Номер по Госреестру СИ: 75913-19
75913-19 Влагомеры кормов
(Wile)
Назначение средства измерений:
Влагомеры кормов Wile (далее влагомеры) предназначены для экспрессных измерений массовой доли влаги (влажности) сена, сенажа, люцерны, силоса и соломы.
Внешний вид.
Влагомеры кормов
Рисунок № 1
Внешний вид.
Влагомеры кормов
Рисунок № 2
Внешний вид.
Влагомеры кормов
Рисунок № 3
Внешний вид.
Влагомеры кормов
Рисунок № 4
Внешний вид.
Влагомеры кормов
Рисунок № 5
Внешний вид.
Влагомеры кормов
Рисунок № 6
Внешний вид.
Влагомеры кормов
Рисунок № 7
Внешний вид.
Влагомеры кормов
Рисунок № 8
Программное обеспечение
Влагомеры имеют встроенное программное обеспечение (ПО), которое записывается в энергозависимую память прибора при выпуске из производства и не может быть изменено в процессе эксплуатации. Идентификация ПО не предусмотрена. Конструкция средства измерений (СИ) исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на боковую панель влагомера в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к влагомерам кормов Wile Приказ Росстандарта от 29.12.2018 № 2832 «Об утверждении государственной поверочной схемы для средств измерений содержания воды в твёрдых и жидких веществах и материалах»
Поверка
Поверкаосуществляется по документу МП 68-241(243)-2018 «ГСИ. Влагомеры кормов Wile. Методика поверки», утверждённому ФГУП «УНИИМ» 13.05.2019 г.
Основные средства поверки:
Рабочий эталон единицы массовой доли влаги в твердых веществах и материалах в соответствии с Государственной поверочной схемой для средств измерений содержания воды в твёрдых и жидких веществах и материалах, утвержденной Приказом Росстандарта от 29.12.2018 № 2832.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Farmcomp Oy», Финляндия
Адрес: Юсслансуора 8, FIN - 04360, Туусула, Финляндия Телефон: +358-9-7744-970
Web-сайт: www.farmcomp.fi
Испытательный центр
Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии»
Адрес: 620000, Свердловская область, г. Екатеринбург, ул. Красноармейская, 4 Телефон: (343) 350-26-18, факс: (343) 350-20-39
E-mail: uniim@uniim.ru
Принцип работы влагомера основан на диэлькометрическом методе измерений массовой доли влаги, а именно на корреляционной зависимости диэлектрической проницаемости материала от содержания в нем влаги.
Влагомер представляет собой портативный моноблок с встроенным или сменным датчиком. На лицевой панели влагомера расположены электронный дисплей, а также кнопки выбора режима и запуска процесса измерения. В нижней части влагомера расположен отсек для батареи питания, разъем для подключения температурного зонда (для модификации Wile 26) и USB порта (для модификации Wile 500).
Влагомеры выпускаются в четырех модификациях: Wile 500, Wile 25, Wile 26, Wile 27, отличающихся назначением и конструкционными особенностями.
Модификация Wile 500 предназначена для измерений влажности в тюках сена, сенажа, силоса, люцерны и соломы. Модификация Wile 500 имеет дополнительную опцию: измерение температуры материала. Для измерения температуры во влагомерах предусмотрен дополнительный рабочий режим.
Модификации Wile 25 и Wile 26 предназначены для измерений влажности рассыпного и прессованного сена, сенажа, соломы и силоса. Модификация Wile 26 имеет дополнительную опцию: измерение температуры материала с применением температурного зонда. Влагомеры имеют съемные датчики: W-251, W-252, W-253.
Модификация Wile 27 предназначена для измерений влажности рассыпного и прессованного сена, сенажа и соломы.
Общий вид влагомеров кормов Wile представлен на рисунке 1.
в) г)
а)
б)
д)
е)

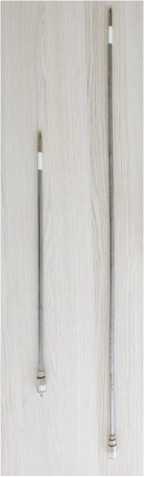

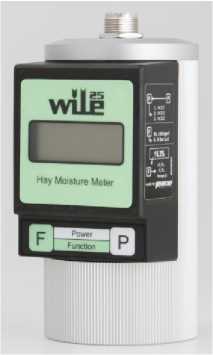

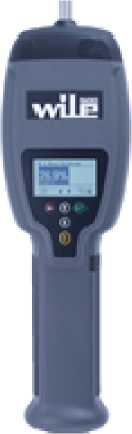

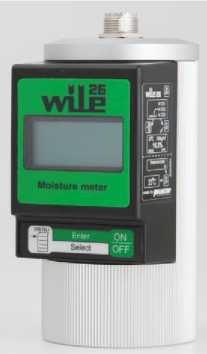

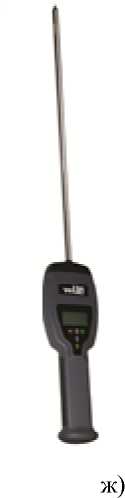

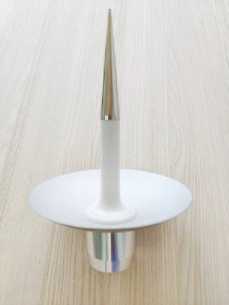

Рисунок 1 - Общий вид влагомеров кормов Wile
а) измерительный блок Wile 25, б) измерительный блок Wile 26, в) датчик W-251,
г) датчик W-252, д) датчик W-253, е) Wile 27, ж) Wile 500
Пломбирование влагомеров не предусмотрено.
Таблица 3 -
Наименование |
Обозначение |
Количество | |||
для модификации: | |||||
Wile 500 |
Wile 25 |
Wile 26 |
Wile 27 | ||
Влагомер кормов Wile |
- |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
Датчик W-251* |
- |
- |
1 шт. |
1 шт. |
- |
Датчик W-252* |
- |
- |
1 шт. |
1 шт. |
- |
Датчик W-253* |
- |
- |
1 шт. |
1 шт. |
- |
Температурный зонд W-651* |
- |
- |
- |
1 шт. |
- |
Элемент питания |
- |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
Кабель USB |
- |
1 шт. |
- |
- |
- |
Упаковка (транспортная тара) |
- |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
1 экз. |
1 экз. |
1 экз. |
Методика поверки |
МП 68 241(243)-2018 |
1 экз. |
1 экз. |
1 экз. |
1 экз. |
* - поставляются по отдельному заказу |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | |||
для модис |
шкации: | |||
Wile 500 |
Wile 25 |
Wile 26 |
Wile 27 | |
Диапазон измерений массовой доли влаги, %
|
от 8 до 80 от 8 до 25 от 8 до 75 от 30 до 80 от 40 до 76 |
от 10 до 70 от 11 до 25 от 40 до 80 |
от 10 до 70 от 11 до 25 от 40 до 80 |
от 10 до 50 от 10 до 50 |
Пределы допускаемой абсолютной погрешности при измерении массовой доли влаги, %, в диапазоне: для модификации Wile 500: от 8 до 20 включ. св. 20 до 30 включ. св. 30 до 50 включ. св. 50 до 80 включ. для модификаций Wile 25, Wile 26, Wile 27: от 10 до 40 включ. св. 40 до 80 включ. |
±1,4 ±2,0 ±4,0 ±6,0 |
±2,5 ±5,0 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение | ||||
для модификации: | |||||
Wile 500 |
Wile 25, Wile 26 |
Wile 27 | |||
с датчиком W-251 |
с датчиком W-252 |
с датчиком W-253 | |||
Габаритные размеры, мм, не более | |||||
- высота |
45 |
80 |
80 |
160 |
45 |
- ширина |
105 |
70 |
70 |
160 |
85 |
- длина |
810 |
650 |
1050 |
390 |
700 |
Масса, кг, не более |
1,0 |
0,5 | |||
Условия эксплуатации: |
от -10 до |
от +5 до +35 | |||
- температура окружающего воздуха, °C |
+50 | ||||
- относительная влажность воздуха, %, не |
80 |
80 | |||
более |
