Номер по Госреестру СИ: 61368-15
61368-15 Влагомеры
(ANKAR Unimeter)
Назначение средства измерений:
Влагомеры ANKAR Unimeter (далее - влагомеры) предназначены для экспрессного измерения массовой доли влаги (влажности) сельскохозяйственных материалов: зерновых, зернобобовых, масличных культур и семян трав.
Внешний вид.
Влагомеры
Рисунок № 1
Общие сведения
Дата публикации - 11.04.2022
Срок свидетельства - 03.09.2025
Номер записи -
ID в реестре СИ - 374764
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Unimeter Digital, ANKAR Unimeter, -,
Производитель
Изготовитель - Фирма "FARMCOMP Oy"
Страна - ФИНЛЯНДИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 7
Кол-во средств измерений - 5
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№966 от 2015.08.19 Об утверждении типов средств измерений
№1478 от 2020.09.03 О внесении изменений в описание типа СИ О продлении срока действия свидетельства об утверждении типа СИ на новый срок Влагомеры ANKAR Unimeter
№2178 от 2020.12.23 О продлении срока действия утвержденных типов средств измерений
Наличие аналогов СИ: Влагомеры (ANKAR Unimeter)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "FARMCOMP Oy"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24631-09 01.09.2014 |
Влагомеры, Wile Фирма "FARMCOMP Oy" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
26772-04 01.09.2014 |
Влагомеры, Wile-65 Фирма "FARMCOMP Oy" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
46989-11 15.06.2016 |
Влагомеры зерна, Wile 55 Фирма "FARMCOMP Oy" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
50036-12 15.05.2022 |
Влагомеры зерна, Wile 78 Crusher Фирма "FARMCOMP Oy" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
60707-15 01.04.2030 |
Влагомеры, Wile Фирма "FARMCOMP Oy" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
61368-15 03.09.2025 |
Влагомеры, ANKAR Unimeter Фирма "FARMCOMP Oy" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
75913-19 19.08.2029 |
Влагомеры кормов, Wile Фирма "FARMCOMP Oy" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Влагомеры (ANKAR Unimeter)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ «Кировский ЦСМ» (RA.RU.311362) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Влагомеры (ANKAR Unimeter)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
3685 | 3243 |
|
ФБУ НИЦ ПМ-Ростест Москва |
2800 | 3243 |
Программное обеспечение
Влагомеры имеют встроенное программное обеспечение (ПО), которое записывается в энергозависимую память прибора при выпуске из производства и не может быть изменено в процессе эксплуатации. Идентификация ПО не предусмотрена. Конструкция средства измерений (СИ) исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на влагомер в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к влагомерам ANKAR Unimeter
Государственная поверочная схема для средств измерений содержания воды в твёрдых и жидких веществах и материалах, утвержденная Приказом Росстандарта от 29.12.2018 № 2832 «Об утверждении государственной поверочной схемы для средств измерений содержания воды в твёрдых и жидких веществах и материалах »
Техническая документация фирмы «Farmcomp Oy», Финляндия
Поверка
Поверка осуществляется по документу МП 80-241-2012 «ГСИ. Влагомеры сельскохозяйственных материалов. Методика поверки», утверждённому ФГУП «УНИИМ» 28.12.2012 г.Основные средства поверки:
Рабочий эталон единицы массовой доли влаги в твердых веществах и материалах в соответствии с Государственной поверочной схемой для средств измерений содержания воды в твёрдых и жидких веществах и материалах, утвержденной Приказом Росстандарта от 29.12.2018 № 2832;
Стандартные образцы массовой доли влаги зерна 2-го разряда (ГСО 8990-2008), интервал допускаемых аттестованных значений от 7,0 % до 25,0 %, абсолютная погрешность атте-стован-ного значения: ± 0,2 % в интервале от 7,0 % до 18,0 % вкл.; ± 0,3 % в интервале от 18,0 % до 25,0 % вкл.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Farmcomp Oy», Финляндия
Адрес: Юсслансуора 8, FIN - 04360, Туусула, Финляндия
Телефон: +358-9-7744-970
Web-сайт: www.farmcomp.fi
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д. И. Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д. И. Менделеева»)
Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, 4
Юридический адрес: 190005, г. Санкт-Петербург, проспект Московский, 19
Телефон: +7 (343) 350-26-18, факс: +7 (343) 350-20-39
E-mail: uniim@uniim.ru
Принцип действия влагомеров ANKAR Unimeter основан на кондуктометрическом методе измерений влажности.
Влагомер представляет собой микропроцессорный прибор, обеспечивающий вывод процентного содержания влажности и названия контролируемой культуры.
Конструктивно влагомер выполнен в виде моноблока со встроенным датчиком.
Датчик представляет собой цилиндр с закручивающейся крышкой и снабжен встроенными мельницей и прессом, позволяющим измельчить, однородно перемешать и сжать измеряемую пробу. Мельница, пресс и мерный стаканчик скомпонованы воедино в крышке датчика.
На лицевой панели влагомера размещены жидкокристаллический дисплей и клавиатура, состоящая из функциональных кнопок, предназначенных для управления влагомером.
Влагомеры являются приборами переносного типа с автономным питанием. Батарейный отсек расположен в нижней части влагомера.

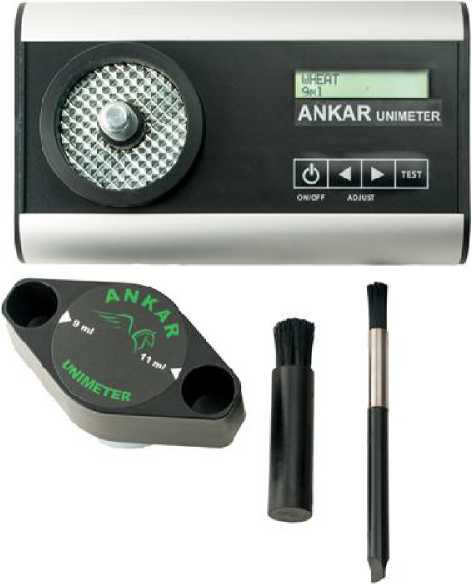

Общий вид влагомеров ANKAR Unimeter представлен на рисунке 1.
Рисунок 1 - Общий вид влагомеров ANKAR Unimeter Пломбирование влагомеров не предусмотрено.
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Влагомер в комплекте |
- |
1 |
|
Кисточка для очистки измерительного цилиндра |
- |
2 |
|
Элемент питания (батарейка 9 В). |
- |
1 |
|
Кейс для переноски |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Методика поверки |
МП 80-241-2012 |
1 |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой доли влаги (влажности), %
|
от 10 до 25 от 5 до 25 от 5 до 16 |
|
Пределы допускаемой абсолютной погрешности влагомера при измерении влажности, %:
|
± 0,6 ± 0,8 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время единичного измерения, с, не более |
30 |
|
Напряжение питания влагомера, В |
9,0 |
|
Масса, кг, не более |
1,6 |
|
Габаритные размеры, мм, не более - высота |
100 |
|
- ширина |
130 |
|
- длина |
215 |
|
Условия эксплуатации температура окружающего воздуха, С |
от 5 до 35 |
|
относительная влажность, %, не более |
80 |
