Измеряемая физическая величина

Модификация прибора

КС72А, КС96А

КС72В, КС96В

КС72М, КС96М

Сила переменного тока

+

+

Напряжение переменного тока

+

+

Частота переменного тока

+

+

+

Коэффициент мощности

+

Активная, реактивная, полная мощность

+

Примечания

«+» - функция присутствует;

Приборы КС72М дополнительно могут индицировать активную и реактивную энергию прямого и обратного направлений;

Приборы КС96М дополнительно могут индицировать активную и реактивную энергию прямого и обратного направлений; реактивную энергию в четырех квадрантах; чередование фаз; суммарный коэффициент нелинейных искажений (THD); коэффициенты n-ых гармонических составляющих напряжения и силы тока, где n от 2 до 63

Наименование

Обозначение

Количество

Прибор щитовой цифровой электроизмерительный серии КС (модификация по заказу)

-

1 шт.

Упаковочная коробка

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

Методика поверки

ИЦРМ-МП-028-19

1 экз. ¹⁾

Примечание - ¹⁾ при поставке партии в один адрес 1 экз. на 10 приборов

Наименование характеристики

Значение

Номинальный фазный ток, 1_ном, А

Для приборов трансформаторного включения

1; 5

Для приборов прямого включения

1; 2; 3; 4; 5

Номинальное напряжение, и_ном, В

Для приборов трансформаторного включения

100/\3; 100

Для однофазных приборов прямого включения

50; 100; 150; 250;

400; 500

Для трехфазных приборов прямого включения

100/\3; 100; 220/\3; 220; 380/\3; 380; 660/^3; 660

Примечание - Схема подключения к электрической сети для трехфазных модификаций: 3-фазная 3-проводная или 3-фазная 4-проводная

Измеряемая физическая величина

Диапазон измерений

Пределы допускаемой основной погрешности измерений ¹⁾

Сила переменного тока, А

^{от 0,00}Мном ^до 1-,²’1ном

Y = ±0,5 %

Напряжение переменного тока, В

^{от 0,05}^Цном ^{до 1,2}^^U ном

Y = ±0,5 %

Частота переменного тока, Гц

от 45 до 55 Гц ²⁾

Д = ±0,01 Гц

Примечания

• ¹⁾ обозначение погрешностей: у - приведенная; Д - абсолютная;

• ²⁾ в диапазоне от 0,3 ^м до 1,2-1ном и от 0,3 •Щм до 1,2-ином;

Погрешность приборов нормируется без учета погрешностей трансформаторов тока и напряжения

Влияющий фактор

Пределы допускаемой дополнительной погрешности измерений ¹⁾

Сила и напряжение переменного тока

Частота переменного тока

Отклонение температуры окружающего воздуха от нормальной (20±5 °С) в пределах      рабочего      диапазона

температур

±0,25 % (y)/10 °С

±0,005 Гц (Д)/10 °С

Повышенная влажность 95  % при

температуре +35 °С

±0,25 % (у)

±0,005 Гц (Д)

Примечание - ¹⁾ обозначение погрешностей: у - приведенная; Д - абсолютная

Измеряемая физическая величина

Диапазон измерений

Пределы допускаемой основной погрешности измерений ¹⁾

Сила переменного тока (фазный ток), А

^{от 0,021}ном ^{до 1,2}-1ном

Y = ±0,5 %

Напряжение переменного тока (фазное/линейное), В

^{от 0,}2ЧЛ,ом ^{до 1,2}^Ц”ном

Y = ±0,5 %

Частота переменного тока, Гц

от 45 до 55 Гц ²⁾

Д = ±0,01 Гц

Коэффициент мощности

от -1 до -0,1 и от 0,1 до 1 ³⁾

Y = ±1,0 %

Активная мощность ⁴⁾, Вт

^{от 0,02} 1||ом ^{до 1,2 1}ном ^{и от 0,8 и}ном ^{до 1,2 и}ном

Y = ±0,5 %

Реактивная мощность ⁵⁾, вар

Y = ±0,5 %

Полная мощность, В^А

Y = ±0,5 %

Примечания

• ¹⁾ обозначение погрешностей: y - приведенная; Д - абсолютная;

• ²⁾ в диапазоне от 0,2-ином до 1,2-ином;

• ³⁾ в диапазоне от 0,2-1ном до 1,2-1_№м и от 0,8^/Лном до 1,2-ином;

• ⁴⁾ при cos ф = 1 (ф=0°);

• ⁵⁾ при sin ф = 1 (ф=90°);

Погрешность приборов нормируется без учета погрешностей трансформаторов тока и напряжения

Наименование характеристики

Нормирующее значение

3-фазная

3-проводная схема

3-фазная

4-проводная схема

Сила переменного тока (фазный ток), А

1||ом

Напряжение переменного тока (фазное), В

-

Цном.ф

Напряжение переменного тока (линейное), В

Цном.л

Наименование характеристики

Нормирующее значение

3-фазная

3-проводная схема

3-фазная

4-проводная схема

Коэффициент мощности в фазе

1

Суммарный коэффициент мощности

Активная мощность по фазе, Вт

-

Цном.ф^ном

Реактивная мощность по фазе, вар

Полная мощность по фазе, В^А

Суммарная активная мощность, Вт

^³ •Цном.л^ном

³’Цном.ф'1ном

Суммарная реактивная мощность, вар

Суммарная полная мощность, В^А

Влияющий фактор

Пределы допускаемой дополнительной погрешности измерений¹-*

Сила и напряжение переменного тока

Активная, реактивная, полная мощность

Коэффициент мощности

Частота

Отклонение температуры окружающего воздуха от нормальной (20±5 °С) в пределах          рабочего

диапазона температур

±0,25 % (y)/

10 °С

±0,5 % (y)/10 °С

±0,005 Гц (А)/

10 °С

Повышенная      влажность

95 % при температуре +35 °С

±0,25 % (у)

±0,5 % (у)

±0,005 Гц (А)

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного и постоянного тока, В

от 80 до 270

- частота переменного тока, Гц

50

- напряжение постоянного тока, В

от 19 до 50

Габаритные размеры, мм

См. таблицу 9

Масса, кг

См. таблицу 9

Нормальные условия измерений:

- температура окружающего воздуха, °С

от +15 до +25

- относительная влажность воздуха, %

от 30 до 80

Рабочие условия измерений:

- температура окружающего воздуха, °С

от -20 до +70

- относительная влажность воздуха, %

95 при +35 °С

Средний срок службы, лет

30

Средняя наработка до отказа, ч

200 000

Модификация прибора

Г абаритные размеры, мм, (ширина^хвысота^хглубина)

Масса, кг

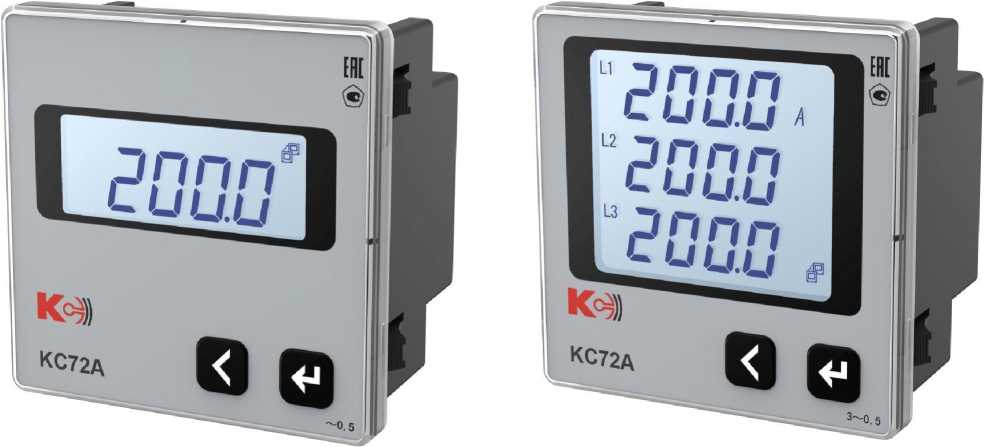

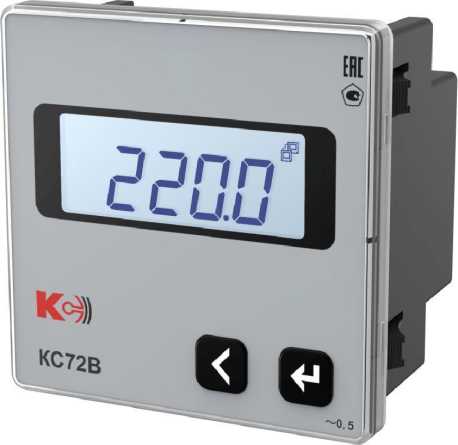

КС72А, КС72В (однофазные модификации)

72x72x52

0,2

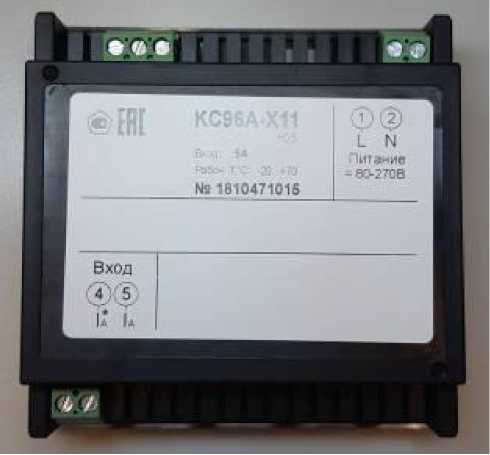

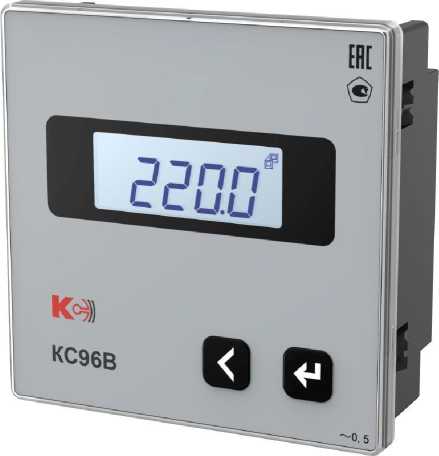

КС96А, КС96В (однофазные модификации)

96x96x41,5

0,2

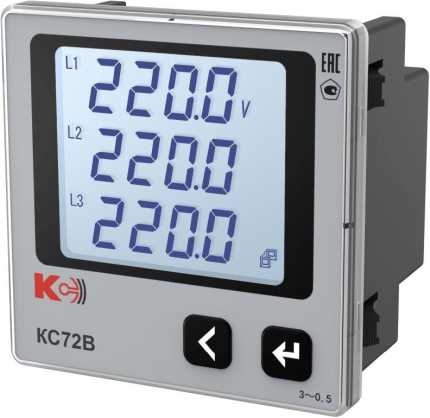

КС72А, КС72В (трехфазные модификации)

72x72x52

0,2

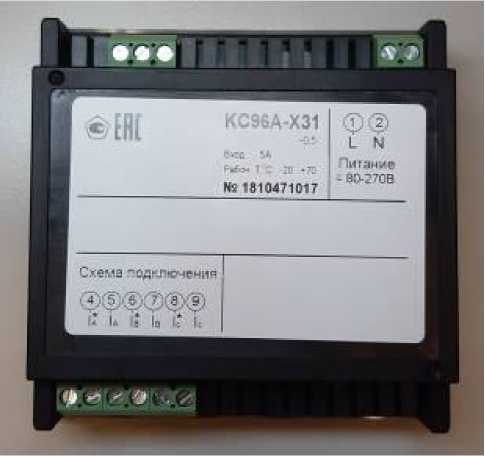

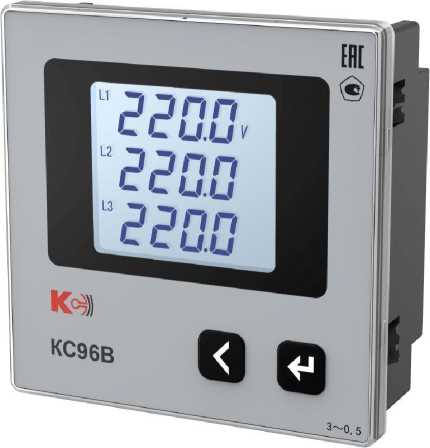

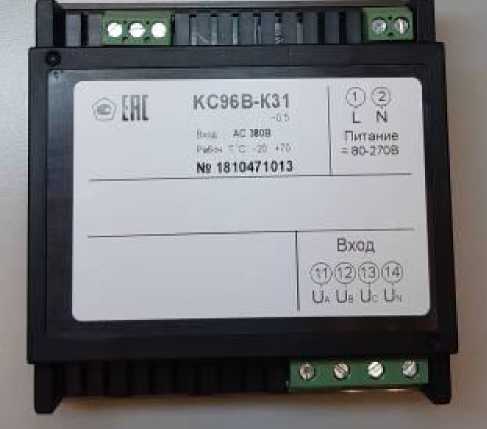

КС96А, КС96В (трехфазные модификации)

96x96x41,5

0,2

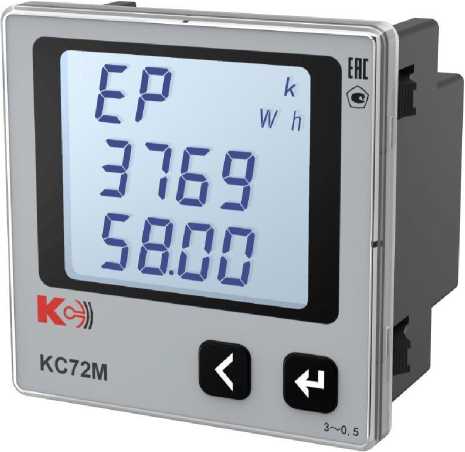

КС72М

72x72x52

0,2

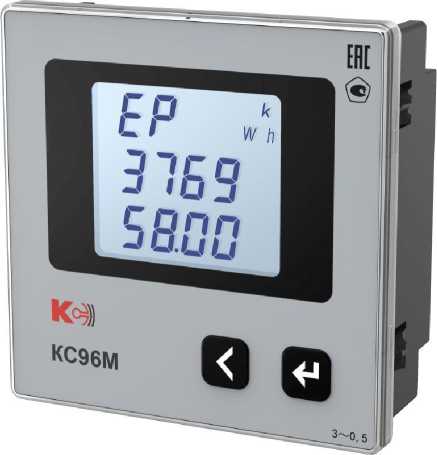

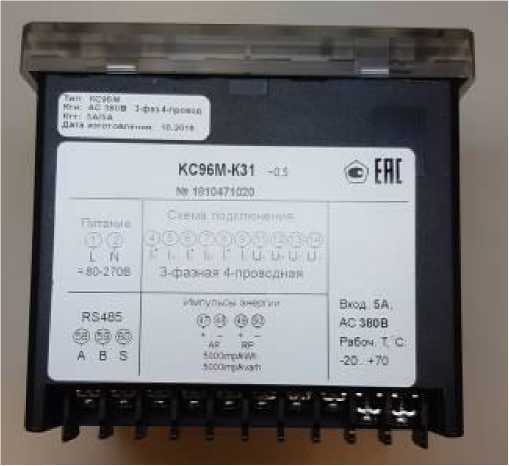

КС96М

96x96x106,7

0,4
