Номер по Госреестру СИ: 75497-19
75497-19 Полуприцепы-цистерны
(THOMPSON CARMICHAEL PT44/3)
Назначение средства измерений:
Полуприцепы-цистерны THOMPSON CARMICHAEL PT44/3 (далее - ППЦ) предназначены для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м3.
Внешний вид.
Полуприцепы-цистерны
Рисунок № 1
Внешний вид.
Полуприцепы-цистерны
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку в виде алюминиевого стикера и на титульный лист руководства по эксплуатации печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к полуприцепам-цистернам THOMPSON CARMICHAEL PT44/3
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости (Часть 3)
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Основные средства поверки:
Комплекс градуировки резервуаров «МИГ» (регистрационный номер 20570-13), пределы допускаемой относительной погрешности измерений объема жидкости ±0,15 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на заклепку, проходящую через крышку горловины, навесную пломбу и на свидетельство о поверке.
Изготовитель
THOMPSON CARMICHAEL, Великобритания
Адрес: ENGLAND, West Midlands Bilston, WV14 8NP
Заявитель
Общество с ограниченной ответственностью «ЕК-СПЕЦГРУЗ» (ООО «ЕК-СПЕЦГРУЗ»)
ИНН 6679082773
Адрес: 620103, г. Екатеринбург, ул. Дорожная, д. 19, кв. 73
Тел.: +7(343)287-77-80
E-mail: eksg.klo4kova@yandex.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС ») Адрес: 119361, г. Москва, ул. Озерная, д. 46Тел./факс: +7(495)437-55-77 / +7(495)437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком.
ППЦ представляет собой алюминиевую сварную цистерну, имеющую в поперечном сечении чемоданообразную форму, закрепленную на ходовой части при помощи сварных соединений. Ходовая часть ППЦ состоит из тележки с пневматической подвеской осей, тормозной системы с антиблокировочным устройством (АБС), тормоза стояночного, опор стояночных, устройства для крепления запасных колес и электрооборудования. Внутри цистерн имеются перегородки-волнорезы с отверстиями-лазами. Цистерна состоит из пяти или шести секций. Каждая секция является мерой полной вместимости. Горловины секций круглой формы. Указатель уровня налива находится в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
-
- съемную крышку горловины с заливным люком и дыхательным клапаном;
-
- клапан донный;
-
- кран шаровой;
-
- рукава напорно-всасывающие;
На боковых сторонах и сзади цистерна имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
Общий вид ППЦ представлен на рисунке 1.

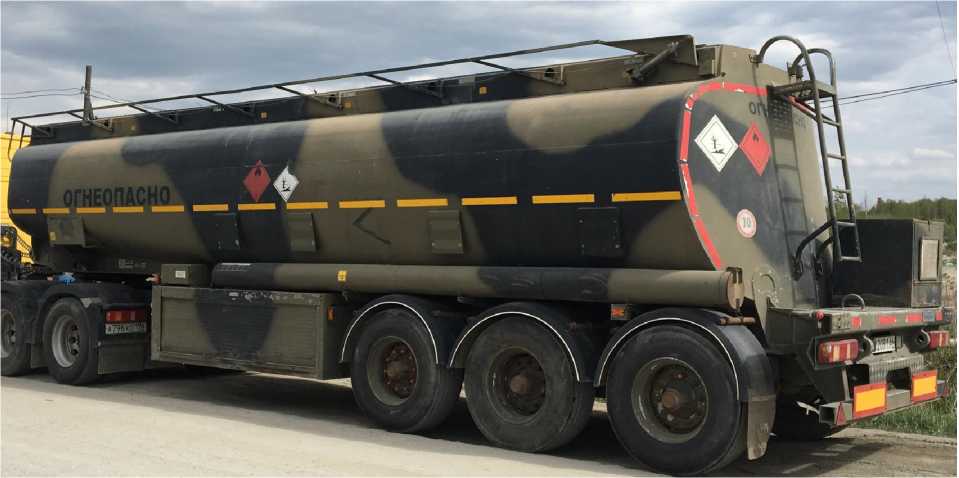

Фото 1. Общий вид полуприцепа-цистерны THOMPSON CARMICHAEL PT44/3

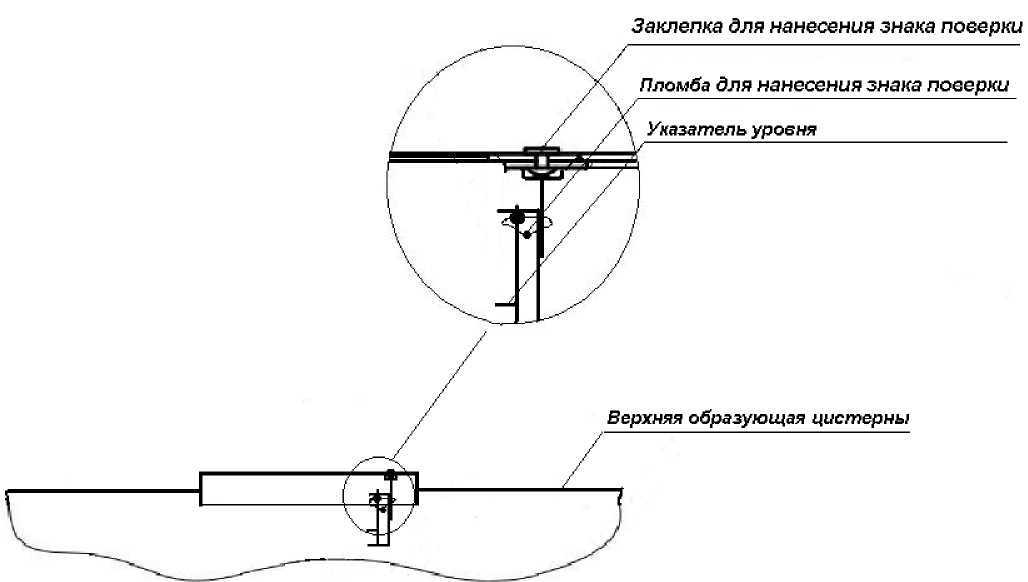

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | ||||
Заводской номер |
SA9PT443 001056612 |
SA9PT443 001056765 |
SA9PT443 001056603 |
SA9PT443 001056599 |
SA9PT443 001056650 |
Номинальная вместимость, дм3 |
32000 | ||||
Действительная вместимость 1-й секции, дм3 |
7500 |
7500 |
7500 |
7500 |
7500 |
Действительная вместимость 2-й секции, дм3 |
7500 |
3000 |
3000 |
3000 |
3000 |
Действительная вместимость 3 3-й секции, дм |
5600 |
4500 |
4500 |
4500 |
4500 |
Действительная вместимость 4-й секции, дм3 |
5700 |
5600 |
5600 |
5600 |
5600 |
Действительная вместимость 3 5-й секции, дм |
5700 |
5700 |
5700 |
5700 |
5700 |
Действительная вместимость 6-й секции, дм3 |
- |
5700 |
5700 |
5700 |
5700 |
Пределы допускаемой относительной погрешности ТМ, % |
±0,4 | ||||
Разность между номинальной и действительной вместимостью ТМ,%, не более |
±1,5 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Снаряженная масса, кг, не более |
7500 |
Длина, мм, не более |
11000 |
Высота, мм, не более |
3330 |
Ширина, мм, не более |
2450 |
Температура окружающей среды при эксплуатации, °С |
от -40 до +50 |
