Сведения о средстве измерений: 61974-15 Полуприцепы-цистерны

Номер по Госреестру СИ: 61974-15
61974-15 Полуприцепы-цистерны
(THOMPSON CARMICHAEL PT44/3)

Назначение средства измерений:
Полуприцепы-цистерны THOMPSON CARMICHAEL PT44/3 (далее - ППЦ) предназначены для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м3.

сертификация программного обеспечения
Внешний вид. Полуприцепы-цистерны, http://oei-analitika.ru рисунок № 1
Внешний вид.
Полуприцепы-цистерны
Рисунок № 1
Внешний вид. Полуприцепы-цистерны, http://oei-analitika.ru рисунок № 2
Внешний вид.
Полуприцепы-цистерны
Рисунок № 2

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 153026
ID в реестре СИ - 375426
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Полуприцепы-цистерны, Полуприцеп-цистерна THOMPSON CARMIHAEL PT44/3, Нет модификации, нет, Автоцистерна, THOMPSONCARMICHAIL PT 44/3, THOMPSONCARMICHAEL PT 44/3, THOMPSON PT 44/3, THOMPSON CARMICHAEL PT44/3, THOMPSON CARMICHAEL PT 44/3, THOMPSON CARMICHAEL, THOMPSON, HELT/THOMPSON PT 44/3, HEIL/THOMPSON PT44/3, HEIL/THOMPSON PT 44/3, HEIL, -,

Производитель

Изготовитель - Фирма "THOMPSON CARMICHAEL"
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - RT_55 СИ собственника по группам СИ и производителям

Отчет. Количество средств измерений собственника по группам измерений и производителям

Цель отчета:
Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.

Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.

Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.

Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 48
Выдано извещений - 0
Кол-во периодических поверок - 19
Кол-во средств измерений - 3
Кол-во владельцев - 8
Усредненный год выпуска СИ - 1995
МПИ по поверкам - 8692 дн.

Приказы РСТ, где упоминается данный тип СИ

№1238 от 2015.10.23 Об утверждении типов средств измерений

Наличие аналогов СИ: Полуприцепы-цистерны (THOMPSON CARMICHAEL PT44/3)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "THOMPSON CARMICHAEL"

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
61974-15

 Полуприцепы-цистерны, THOMPSON CARMICHAEL PT44/3
Фирма "THOMPSON CARMICHAEL" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) 		ОТ
МП 		1 год
75497-19

 Полуприцепы-цистерны, THOMPSON CARMICHAEL PT44/3
Фирма "THOMPSON CARMICHAEL" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) 		ОТ
МП 		1 год
83892-21

 Полуприцеп-цистерна, THOMPSON CARMICHAEL PT44/3
Фирма "THOMPSON CARMICHAEL" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) 		ОТ
МП 		1 год
94723-25

 Полуприцепы-цистерны, THOMPSON CARMICHAEL PT44/3
Фирма "THOMPSON CARMICHAEL" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) 		ОТ
МП 		2 года
Отчет - OW_1 Дерево связей: владельцы СИ и поверители (за все время)

Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.

Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.

В целях обеспечения читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за весь период существования базы (с 2010 года).

Стоимость 200 руб. или по подписке

Кто поверяет Полуприцепы-цистерны (THOMPSON CARMICHAEL PT44/3)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "СТАНДАЛЬ"
(RA.RU.311564)
  • HEIL/THOMPSON PT44/3
  • HEIL/THOMPSON PT 44/3
  • THOMPSON PT 44/3
  • THOMPSON CARMICHAEL
  • THOMPSONCARMICHAIL PT 44/3
  • HELT/THOMPSON PT 44/3
  • THOMPSONCARMICHAEL PT 44/3
    		•  24 0 9 0 7 0 7
    ООО "КОМПАНИЯ КОНТУР ДС"
    (RA.RU.310478)
  • Полуприцепы-цистерны
    		•  2 0 0 0 0 0 0
    ООО МЦ "ТЕХНОКОМ-СТАНДАРТ"
    (RA.RU.312072)
  		• 1 0 0 0 0 0 0
    АО "НЕФТЕАВТОМАТИКА"
    (RA.RU.310667)
  • -
    		•  1 0 0 0 0 0 0
    ООО МЦ "ТЕХНОКОМ-СТАНДАРТ"
    (RA.RU.312072)
  • нет
  • -
    		•  2 0 1 0 0 0 0
    Восточно-Сибирский филиал ФГУП «ВНИИФТРИ»
    (RA.RU.311478)    		 РСТ
  • THOMPSON CARMICHAEL PT44/3
    		•  1 0 0 0 0 0 0
    ООО "ЮГНЕФТЕСТАНДАРТ"
    (РОСС RU.0001.310367)
  • THOMPSON
  • THOMPSON CARMICHAEL PT44/3
  • THOMPSON CARMICHAEL PT 44/3
    		•  11 0 8 0 4 0 4
    АО "МЕТРОЛОГ"
    (RA.RU.313951)
  • Полуприцеп-цистерна THOMPSON CARMIHAEL PT44/3
    		•  1 0 0 0 0 0 0
    ООО "СТАНДАЛЬ"
    (RA.RU.311564)
  • Автоцистерна
  • HEIL
    		•  3 0 0 0 0 0 0
    ФБУ «Тюменский ЦСМ»
    (RA.RU.311494)    		 РСТ
  • THOMPSON CARMICHAEL PT44/3
    		•  1 0 0 0 0 0 0
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311499)    		 РСТ
  • Нет модификации
    		•  1 0 1 0 0 0 0

    Стоимость поверки Полуприцепы-цистерны (THOMPSON CARMICHAEL PT44/3)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на маркировочную табличку в виде алюминиевого стикера и на титульный лист руководства по эксплуатации печатным способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Методика измерений в руководстве по эксплуатации «Полуприцепы-цистерны THOMPSON CARMICHAEL PT44/3».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к полуприцепам-цистернам THOMPSON CARMICHAEL PT44/3

    1. Техническая документация фирмы изготовителя.

    Поверка

    Поверка

    осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».

    Основные средства поверки:

    - эталонный счетчик жидкости, пределы относительной погрешности ± 0,15 %;

    - эталонные мерники 2- го разряда вместимостью 200, 500, 1000, 2000, 5000 дм 3.


    Изготовитель


    THOMPSON CARMICHAEL, Великобритания
    Адрес: ENGLAND, West Midlands Bilston, WV14 8NP

    Заявитель


    ООО «Компания «КомфортКомплекс»
    Адрес: 123363, г. Москва, ул. Сходненская, д.25, пом. 92а
    Тел.: (495) 252-41-09, факс: (495) 252-41-09,E-mail: infokkk@yandex.ru

    Испытательный центр


    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Тел./факс: (495)437-55-77 / 437-56-66
    E-mail: office@vniims.ru, www.vniims.ru

    Принцип работы ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком.

    ППЦ является мерой полной вместимости и представляет собой алюминиевую сварную цистерну, состоящую из пяти секций. Внутри цистерны имеются перегородки-волнорезы с отверстиями-лазами. Горловины секций круглой формы. Планка указателя уровня налива находится в полости цистерны.

    Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

    • - съемную крышку горловины с заливным люком и дыхательным клапаном;

    • - клапан донный;

    • - кран шаровой;

    • - рукава напорно-всасывающие.

    На боковых сторонах и сзади цистерна имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

    Внешний вид. Полуприцепы-цистерны (THOMPSON CARMICHAEL PT44/3), http://oei-analitika.ru

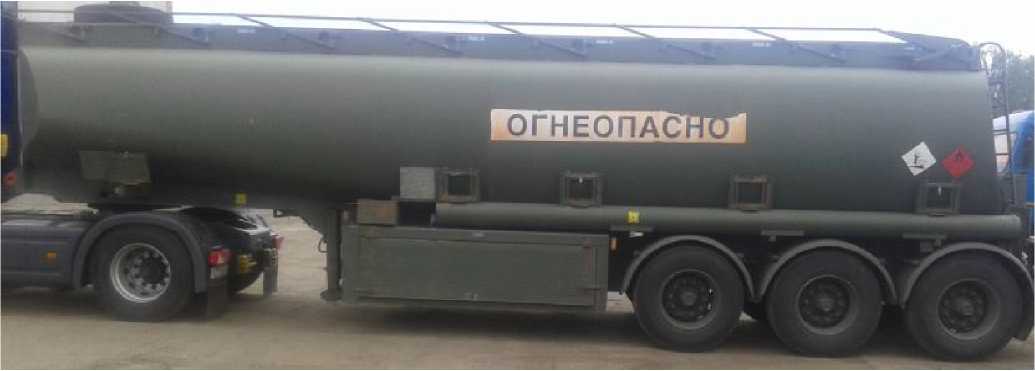

    Рисунок 1 - Общий вид полуприцепа-цистерны THOMPSON CARMICHAEL PT44/3

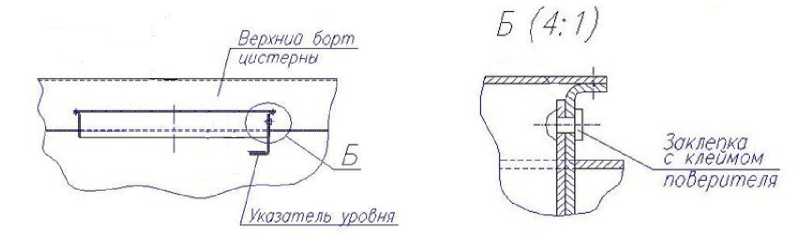

    На рисунке 2 приведено обозначение места расположения заклепки для нанесения оттиска поверительного клейма и для предотвращения изменения положения планки уровня налива.

    Внешний вид. Полуприцепы-цистерны (THOMPSON CARMICHAEL PT44/3), http://oei-analitika.ru

    Szzzsa

    поверителя

    Указатель уробня

    Верхние борт ! иистерн~ !..

    1—

    Заклепка с клеимом

    Обозначение места для нанесения

    оттиска поверительного клейма

    Рисунок 2 -


    Комплект поставки ППЦ приведен в таблице 2.

    Таблица 2

    Комплектующие

    Обозначение

    Количество

    Полуприцеп-цистерна

    THOMPSON CARMICHAEL

    PT44/3

    2 шт.

    Запасные части, инструменты и принадлежности

    2 комплекта

    Средства пожаротушения

    2 комплекта

    Руководство по эксплуатации

    2 шт.


    Основные характеристики цистерн приведены в таблице 1.

    Таблица 1

    Параметр

    Значение

    Номинальная вместимость цистерны, дм3

    32100

    1-я секция

    7500

    2-я секция

    7510

    3-я секция

    5630

    4-я секция

    5710

    5-я секция

    5750

    Пределы допускаемой относительной погрешности измерений объема, %

    ±0,4

    Разность между номинальной и действительной вместимостью цистерны, %, не более

    ±1,5

    Масса, кг, не более

    8000

    Длина, мм, не более

    9900

    Высота цистерны, мм, не более

    1700

    Ширина, мм, не более

    2550

    Температура окружающей среды при эксплуатации, °С

    от минус 40 до плюс 50
