Номер по Госреестру СИ: 75560-19
75560-19 Трансформаторы напряжения
(VPT и VTO)
Назначение средства измерений:
Трансформаторы напряжения VPT и VTO (далее - трансформаторы), предназначены для масштабного преобразования высокого фазного и линейного напряжения в напряжение, пригодное для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках и системах переменного тока промышленной частоты.

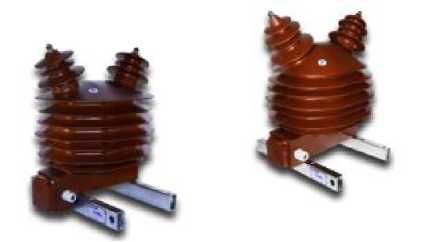

Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 2
Внешний вид.
Трансформаторы напряжения
Рисунок № 3
Внешний вид.
Трансформаторы напряжения
Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится на паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения VPT и VTO
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия
ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
ГОСТ IEC 61869-3-2012. Межгосударственный стандарт. Трансформаторы измерительные. Часть 3. Дополнительные требования к индуктивным трансформаторам напряжения
Поверка
Поверкаосуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
-
- рабочий эталон 2-го разряда и выше по ГОСТ Р 8.746-2011;
-
- прибор сравнения КНТ-05, регистрационный № 37854-08;
-
- магазин нагрузок МР 3025, регистрационный № 22808-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
KPB INTRA s.r.o.,Чехия
Адрес: Zdanska 477, Bucovice, CZ-68501
Телефон: +420 517 380 388
E-mail: info@kpbintra.cz Web-сайт: kpbintra.cz
Заявитель
Общество с ограниченной ответственностью «КПБ ИНТРА ТРЭЙД» (ООО «КПБ ИНТРА ТРЭЙД»)
Адрес: 194292, г. Санкт-Петербург, Домостроительная ул, дом № 1, Литера А, эт. 6, пом. 1-Н, оф. 602
Телефон: +7 (812) 244 75 49
Web-сайт: spbintra.ru E-mail: info@spbintra.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66 E-mail: office@vniims.ru Web-сайт: www.vniims.ru
Принцип действия трансформаторов основан на электромагнитном масштабном преобразовании напряжения.
Магнитопровод трансформаторов изготовлен из ориентированных трансформаторных лент в виде сердечника С-образной формы. Выводы первичной обмотки осуществлены с помощью шпилек М10. Трансформаторы предназначены для установки в распределительных устройствах открытого исполнения.
Трансформаторы выпускаются в следующих модификациях: VPT 25, VPT 38, VTO 15, VTO 38 и VTO 38.Р. Трансформаторы модификаций VPT 25 и VPT 38 являются незаземляемыми. Трансформаторы модификаций VTO 15, VTO 38 и VTO 38.Р являются заземляемыми. Модификации трансформаторов идентичны по принципу действия, отличаются метрологическими и техническими характеристиками, указанными в таблице 1.
Общий вид трансформаторов представлен на рисунке 1. Место пломбирования от несанкционированного доступа - клеммная коробка вторичных обмоток.
VTO 15 VTO 38 VTO 38.Р
VPT 25 VPT 38
Рисунок 1 - Общий вид трансформаторов
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | ||||
VPT 25 |
VPT 38 |
VTO 15 |
VTO 38 |
VTO 38.Р | |
Номинальное напряжение |
1 |
1 |
1/73 |
3/73 |
3773 |
первичной обмотки, кВ |
3 |
3 |
3773 |
67^3 |
6/73 |
6 |
6 |
6/^3 |
10/73 |
10/73 | |
10 |
10 |
10/73 |
15/73 |
15/73 | |
15 |
15 |
15/73 |
20/73 |
20/73 | |
20 |
20 |
- |
24/73 |
24/73 | |
24 |
24 |
- |
27/73 |
27/73 | |
- |
27 |
- |
35/73 |
35/73 | |
- |
35 |
- |
- |
- | |
Номинальное напряжение | |||||
основной вторичной |
100; 110; |
120; 230 |
100/73; 110/V3; 120/73 | ||
обмотки, В | |||||
Номинальное напряжение | |||||
дополнительной вторичной |
100/3; 110/3; 120/3 | ||||
обмотки, В | |||||
Класс точности вторичных обмоток/Диапазон | |||||
номинальной мощности вторичных обмоток в | |||||
указанном классе точности, ВА | |||||
- основных вторичных обмоток (при 0,8-1,2 номинального напряжения) |
0,2/10-20 |
0,2/10-20 |
0,2/0,1-10 |
0,2/0,1-10 |
0,2/0,1-10 |
0,5/0,1-50 |
0,5/0,1-50 |
0,5/0,1-50 |
0,5/0,1-60 |
0,5/0,1-60 | |
3/0,1-150 |
3/0,1-150 |
1/75 |
1/100 |
1/100 | |
- дополнительных | |||||
вторичных обмоток (при 0,05-1,9 номинального напряжения) |
3Р; 6Р/30- |
3Р; 6Р/30- |
3Р; 6Р/30- | ||
150 |
150 |
150 | |||
Предельная мощность, не более, ВА |
500 | ||||
Номинальная частота переменного тока, Гц |
50 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение | ||||
VPT 25 |
VPT 38 |
VTO 15 |
VTO 38 |
VTO 38.Р | |
Габаритные размеры трансформатора, мм, не более | |||||
- высота |
504 |
549 |
370 |
499 |
814 |
- ширина |
408 |
459 |
338 |
405 |
408 |
- длина |
325 |
353 |
238 |
325 |
430 |
Масса, кг, не более |
49 |
62 |
24 |
49 |
52 |
Условия эксплуатации: | |||||
- температура | |||||
окружающей среды, оС |
от -60 до +40 | ||||
- температура |
(УХЛ 1 по ГОСТ 15150-69) | ||||
транспортирования и хранения, оС |
от -70 до +45 | ||||
(УХЛ 1 по ГОСТ 15150-69) | |||||
Средний срок службы, лет, | |||||
не менее |
30 | ||||
Средняя наработка на отказ | |||||
не менее, ч, не менее |
262 800 |
