Номер по Госреестру СИ: 38203-08
38203-08 Трансформаторы напряжения
(VTO-VPT)
Назначение средства измерений:
Трансформаторы напряжения VTO-VPT являются масштабными преобразователями и предназначены для выработки сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических системах переменного напряжения частоты 50 Гц..
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 2
Внешний вид.
Трансформаторы напряжения
Рисунок № 3
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус трансформатора в виде наклейки и на титульном листе паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийОтсутствуют
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения VTO-VPT
ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.
ГОСТ 8.216-2011 ГСИ Трансформаторы напряжения. Методика поверки.
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортировки в части воздействия климатических факторов внешней среды.
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу ГОСТ 8.216-2011 «ГСИ Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- преобразователь напряжения измерительный высоковольтный емкостной масштабный ПВЕ-10, кл.т. 0,05; магазин нагрузок MP3025(57,7V-80,42VA) ТУ 4225-046-05766445-01;
- прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т», диапазон измерений напряжения от 40 до 400 В; диапазон измерений тока 0,5;до 3000А, ПГ измерения напряжения ±[0.1+0.01((UH/U)-1)]%, погрешность измерения тока ±[0.1+0.01((1н/1)-1)]%.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», регистрационный № 30001-10,Адрес: 190005, г. Санкт-Петербург, Московский пр., 19, тел./факс 251-76-01/113-01-14, e-mail: info@vniim.ru
Принцип действия трансформаторов напряжения VTO-VPT основан на масштабном преобразовании напряжения с целью передачи сигнала измерительной информации различным приборам.
Трансформаторы напряжения VTO-VPT являются трансформаторами с литой изоляцией, выполненной из эпоксидного компаунда. Они предназначены для установки в распределительных устройствах открытого исполнения.
Трансформаторы изготавливаются в климатическом исполнении УХЛ, категория размещения 1 ГОСТ 15150-69.
V ХХ 25 - |
Х/Х |
- Х // Х |
Трансформатор напряжения | ||
TO - заземляемый PT - незаземляемый | ||
Номинальное первичное напряжение 25 - до 22 кВ 38 - до 35 кВ | ||
Номинальный класс точности (по каждой обмотке) | ||
Номин. первичное // вторичные напряжения, В Пример записи обозначения трансформатора: VPT 25 - 0.5/3Р |
- 10000//100/100 |
Общий вид трансформаторов напряжения VTO-VPT представлен на рис. 1 и рис.2. Клеймение трансформаторов после поверки осуществляется в виде наклейки на корпуса.

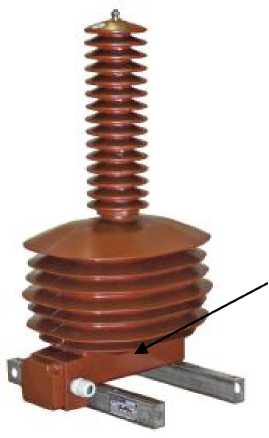

Рис.1 (трансформаторы VTO)
Рис.2 (трансформаторы VPT)
Трансформатор напряжения, руководство по эксплуатации, паспорт.
Основные метрологические и технические характеристики трансформаторов напряжения VTO-VPT приведены в таблице1.
Таблица 1
Характеристика |
Исполнение трансформатора напряжения |
Примечания | |
VTO |
VPT | ||
Номинальное напряжение первичной обмотки, кВ |
3000/\3 - 35000/\3 |
3000 - 35000 |
в зависимости от исполнения |
Наибольшее рабочее напряжение, кВ |
15 - 40.5 |
17.5 - 40.5 |
в зависимости от исполнения |
Частота переменного тока, Гц |
50 | ||
Номинальное напряжение вторичной обмотки, В |
100/3, 100/Д 110/Д 120/^3 |
100, 110, 120 |
в зависимости от исполнения |
Количество вторичных обмоток |
до 2 |
до 2 | |
Номинальная вторичная нагрузка, ВА
(измерение)
|
10 - 150 |
в зависимости от исполнения | |
Номинальный класс точности:
(измерение)
(защита) |
0.2, 0.5, 1 3Р, 6Р |
0.2, 0.5, 1 3Р, 6P | |
Габаритные размеры, мм (длина х ширина х высота) |
430 x 340 x 488 |
430 x 403 x 486 430 x 463 x 545 |
для VTO 38 для VPT 25 для VPT 38 |
Масса трансформатора, кг |
49 |
49 62 |
для VTO 38 для VPT 25 для VPT 38 |
