Номер по Госреестру СИ: 75635-19
75635-19 Измерители сопротивления изоляции
(АКИП-8603, АКИП-8604)
Назначение средства измерений:
Измерители сопротивления изоляции АКИП-8603, АКИП-8604 (далее - измерители) предназначены для измерения электрического сопротивления изоляции, а также измерения напряжения постоянного и переменного тока.
Внешний вид.
Измерители сопротивления изоляции
Рисунок № 1
Внешний вид.
Измерители сопротивления изоляции
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 24.07.2029
Номер записи -
ID в реестре СИ - 717966
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. АКИП-8604, АКИП-8604, АКИП-8603,
Производитель
Изготовитель - Фирма "Standard Electric Works Co., Ltd."
Страна - ТАЙВАНЬ (КИТАЙ)
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "V_13 Поверки по производителю СИ (подробно)" будет крайне полезен руководителям организаций, оказывающих услуги поверки, при поиске новых клиентов, анализе рынка услуг при доминировании нескольких производителей СИ и оценке позиций конкурентов.
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующего производителя СИ или нескольких производителей одновременно. Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
2- Указать минимальный объём поверок (организации, имеющие меньше поверок отображаться в отчете не будут).
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 6 колонок:
- Номер в госреестре типа СИ с ссылкой на соответствующий раздел реестра
- Ссылочное поле на описание типа СИ с наименованием средства измерений
- Количество средств измерений данного типа СИ, засветившихся в ФГИС АРШИН
- Количество уникальных владельцев СИ, имеющих на балансе СИ данного типа
- Организации, которые когда-либо поверяли СИ данного типа с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
- Организации, которые осуществляли поверки СИ данного типа за последний год с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
Статистика
Кол-во поверок - 106
Выдано извещений - 3
Кол-во периодических поверок - 50
Кол-во средств измерений - 55
Кол-во владельцев - 30
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1709 от 2019.07.24 Об утверждении типов средств измерений
№994 от 2024.04.15 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (19)
Наличие аналогов СИ: Измерители сопротивления изоляции (АКИП-8603, АКИП-8604)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Standard Electric Works Co., Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
21506-01 01.07.2006 |
Измерители тока короткого замыкания, 1824 LP, 1825 LP, 1826 NA, 2811 LP Фирма "Standard Electric Works Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
21507-01 01.07.2006 |
Измерители сопротивления изоляции, 1800 IN, 1801 IN, 1832 IN, 1851 IN, 2801 IN, 2803 IN, 2804 IN, 6200 IN, 6201 IN, 6210 IN, 6211 IN, 6212 IN Фирма "Standard Electric Works Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
21507-07 07.06.2027 |
Измерители сопротивления изоляции, 1800IN, 1801IN, 1832IN, 1851IN, 2732IN, 2751IN, 2801IN, 2803IN, 2804IN, 4153IN, 6200IN, 6201IN, 6210IN, 6211IN, 6212IN Фирма "Standard Electric Works Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
21508-07 07.06.2027 |
Измерители сопротивления заземления, моделей 1805 ER, 1820 ER, 2105 ER, 2120 ER, 2705 ER, 2720 ER Фирма "Standard Electric Works Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
21593-07 07.06.2027 |
Измерители сопротивления изоляции, 1151IN, 1152MF, 4101IN, 4102MF, 4103IN, 4104IN Фирма "Standard Electric Works Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
31327-06 07.06.2027 |
Микроомметры цифровые, SEW 6237DLRO Фирма "Standard Electric Works Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
56408-14 19.11.2029 |
Измерители параметров электрических сетей, 1824 LP, 1825 LP, 1826 NA, 2811 LP, 2726 NA, 4126 NA Фирма "Standard Electric Works Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
56598-14 07.12.2029 |
Магазины сопротивлений, АКИП-7502/1, АКИП-7502/2, АКИП-7502/3 Фирма "Standard Electric Works Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
73505-18 14.12.2029 |
Магазины сопротивлений, АКИП-7502/4 Фирма "Standard Electric Works Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
75635-19 24.07.2029 |
Измерители сопротивления изоляции, АКИП-8603, АКИП-8604 Фирма "Standard Electric Works Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
76424-19 18.10.2029 |
Измерители сопротивления заземления, 1620 ER, 8020 ER, 4234 ER, 4235 ER, 4236 ER Фирма "Standard Electric Works Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
Кто поверяет Измерители сопротивления изоляции (АКИП-8603, АКИП-8604)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ПРИСТ" (RA.RU.312058) | 36 | 26 | 4 | 2 | 34 | 25 | 4 | |||
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| АО "ПРИСТ" (RA.RU.312058) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 14 | 7 | 7 | 0 | 13 | 7 | 6 | |||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ЦМ" (RA.RU.310581) | 5 | 3 | 2 | 0 | 5 | 3 | 2 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 4 | 4 | 0 | 0 | 4 | 4 | 0 | |||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 9 | 1 | 8 | 0 | 5 | 1 | 4 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 0 | 1 | 1 | 0 | 0 | 0 | |||
| Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Измерители сопротивления изоляции (АКИП-8603, АКИП-8604)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
4710 | 5390 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
6069 | 5390 |
Программное обеспечение
Внутреннее программное обеспечение измерителей встроено в защищенную от записи память микроконтроллера, что исключает возможность непреднамеренного и преднамеренного вмешательства в настройки, влияющие на достоверность результатов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.01.01 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель измерителей методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям сопротивления изоляции АКИП-8603, АКИП-8604
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Техническая документация изготовителя Standard Electric Works Co., Ltd., Тайвань.
Поверка
Поверкаизмерителей осуществляется по документу ПР-04-2019МП «ГСИ. Измерители сопротивления изоляции АКИП-8603, АКИП-8604. Методика поверки», утвержденному АО «ПриСТ» 27.03.2019 г.
Лист № 5 Всего листов 5 Основные средства поверки:
-
- калибратор многофункциональный Fluke 5522A (регистрационный номер в Федеральном информационном фонде (регистрационный номер) 51160-12);
-
- магазин сопротивлений АКИП-7502/1 (регистрационный номер 56598-14);
-
- магазин сопротивлений АКИП-7502/4 (регистрационный номер 73505-18). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
Standard Electric Works Co., Ltd., Тайвань Адрес: 5F, No. 105, Jhongcheng Road, Tucheng District, New Taipei City 23674, TAIWAN Тел./ факс: + 886-2-22681528/ +886-2-2268-1529
Web-сайт: http://www.sew.com.tw
Заявитель
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
ИНН 7721212396
Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31 Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru E-mail: prist@prist.ru.
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31 Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru E-mail: prist@prist.ru.
Принцип действия измерителей основан на измерении тока, протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины. При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отображается на жидкокристаллическом дисплее. Управление процессом измерения осуществляется внутренним микроконтроллером. Испытательное напряжение формируется импульсным преобразователем от батарей питания. Экран имеет графический индикатор, который отображает нарастание во время испытаний и спад напряжения в тестируемой цепи при автоматической разрядке накопительного конденсатора.
В верхней строке дисплея отображается текущая длительность выполнения теста от начала запуска испытаний. Цифровая индикация общего затраченного времени, и результат измерений выводится на дисплей.
Измерители оснащены системой сигнализации, которая, при наличии в тестируемой цепи напряжения свыше 30 В, выдает звуковое предупреждение.
Измерители обладают функцией вычисления индекса поляризации (PI) и коэффициента диэлектрической абсорбции (DAR). По этим параметрам оператор может провести анализ качественного состояния тестируемой изоляции.
Модификации измерителей АКИП-8603 и АКИП-8604 отличаются верхним пределом измерений электрического сопротивления изоляции.
Измерители изготавливаются в виде переносного прибора, размещенного в транспортировочном кейсе.
Общий вид измерителей, место нанесения знака утверждения типа средства измерений представлены на рисунках 1 и 2. Пломбирование измерителей не предусмотрено.
А

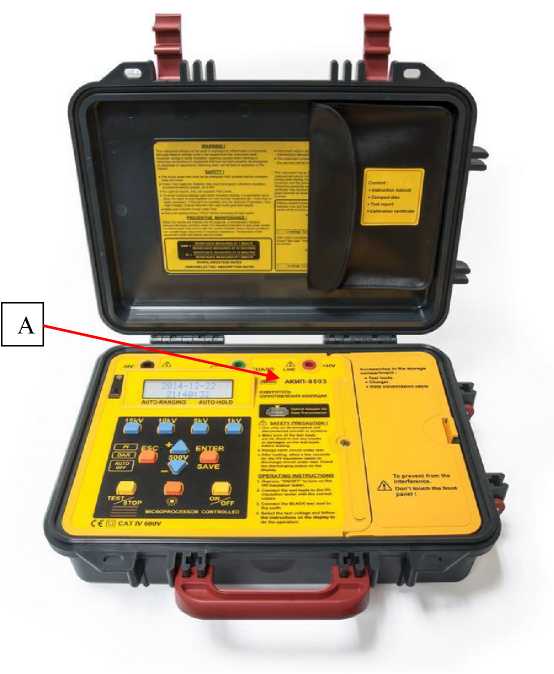

Рисунок 1 - Общий вид модификации АКИП-8603 и место нанесения знака утверждения типа (А).

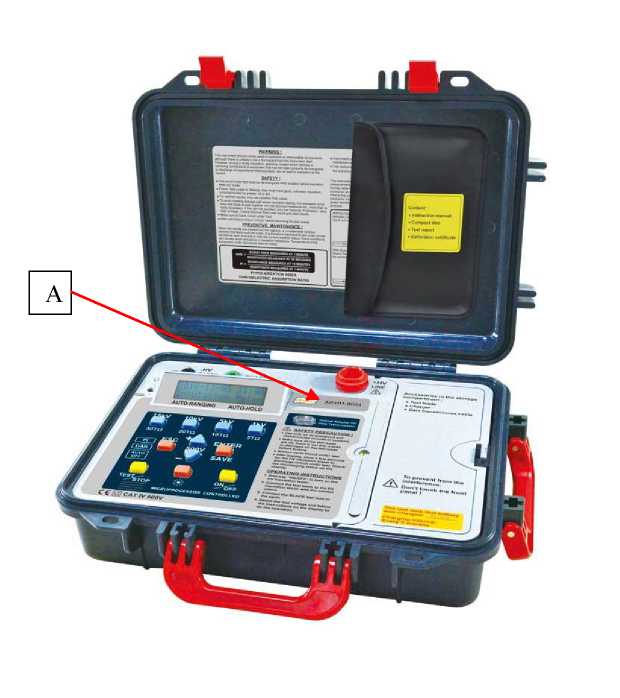

Рисунок 2 - Общий вид модификации АКИП-8604 и место нанесения знака утверждения типа (А).
Лист № 3 Всего листов 5
Таблица 5 - Комплектность измерителей
|
Наименование |
Обозначение |
Количество |
|
Измеритель |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Измерительные провода |
3 шт. | |
|
Зажимы «крокодил» |
2 шт. | |
|
Интерфейсный кабель |
1 шт. | |
|
Сетевой адаптер-зарядка |
1 шт. | |
|
У паковочная коробка |
1 шт. | |
|
Методика поверки |
ПР-04-2019МП |
1 экз. |
Таблица 2 - Метрологические характеристики АКИП-8603
|
Наименование характеристики |
Значение |
|
Диапазон испытательного напряжения, В |
от 500 до 15000 |
|
Шаг испытательного напряжения, В |
500 |
|
Пределы измерений сопротивления электрической изоляции, ГОм |
0,14-иисп |
|
Диапазон измерений напряжения постоянного тока и среднего квадратичного значения напряжения переменного тока частотой от 45 до 60 Гц, В |
от 0 до 600 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и среднего квадратичного значения напряжения переменного тока частотой от 45 до 60 Гц, В |
±(0ЖЩм+з) |
|
Пределы допускаемой абсолютной погрешности измерений сопротивления электрической изоляции, ГОм в диапазонах от 0 до 2 включ. св. 2 до 20 включ. св. 20 до 200 включ. св. 200 до 2000 включ. |
±(0,05^изм+0,005) ±(0,05<Иизм+0,05) ±(0,05^Юм+0,5) ±(0,05<Иизм+5) |
|
Примечания иизм - измеренное значение напряжения, В иисп - значение испытательного напряжения, В R™ - измеряемое значение сопротивления электрической изоляции, ГОм | |
Таблица 3 - Метрологические характеристики АКИП-8604
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон испытательного напряжения, В |
от 500 до 15000 |
|
Шаг испытательного напряжения, В |
500 |
|
Пределы измерений сопротивления электрической изоляции, ГОм |
0,2-иисп |
|
Диапазон измерений напряжения постоянного тока и среднего квадратичного значения напряжения переменного тока частотой от 45 до 60 Гц, В |
от 30 до 600 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и среднего квадратичного значения напряжения переменного тока частотой от 45 до 60 Гц, В |
±(0,02^изм+3) |
Продолжение таблицы 3
|
1 |
2 | |
|
Пределы допускаемой абсолютной погрешности измерений сопротивления электрической изоляции, ГОм | ||
|
Диапазоны воспроизведений испытательного напряжения, кВ |
Диапазоны измерений | |
|
1 |
от 0 до 200 ГОм вкл. |
±(0,05^изм+0,5) |
|
1 |
св. 200 ГОм до 2 ТОм |
±0,2<Иизм |
|
5 |
от 0 до 1 ТОм вкл. |
±(0,05-Кизм+5) |
|
5 |
св. 1 до 10 ТОм |
±0,2<Иизм |
|
10 |
от 0 до 2 ТОм вкл. |
±(0,05^изм+5) |
|
10 |
св. 2 до 20 ТОм |
±0,2<Иизм |
|
15 |
от 0 до 3 ТОм вкл. |
±(0,05-Кизм+5) |
|
15 |
св. 3 до 30 ТОм |
±0,2<Иизм |
|
Примечания | ||
|
иизм - измеренное значение напряжения, В иисп - значение испытательного напряжения, В | ||
|
R™ - измеряемое значение сопротивления электрической изоляции, ГОм | ||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Габаритные размеры (ширинахвысотахглубина), мм не более |
430x324x127 |
|
Масса, кг, не более |
6,0 |
|
Источник питания, В |
14,8 |
|
Условия эксплуатации:
|
от +5 до +35 80 от 84 до 106,7 |
