Номер по Госреестру СИ: 73505-18
73505-18 Магазины сопротивлений
(АКИП-7502/4)
Назначение средства измерений:
Магазины сопротивлений АКИП-7502/4 (далее - магазины) предназначены для воспроизведения электрического сопротивления постоянному току.
Внешний вид.
Магазины сопротивлений
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на переднюю панель магазинов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к магазинам сопротивления АКИП-7502/4
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя «Standard Electric Works Co., Ltd»
Поверка
Поверкаосуществляется по документу ПР-28-2018МП «Магазины сопротивлений АКИП-7502/4. Методика поверки», утвержденному АО «ПриСТ» 25 сентября 2018 г.
Основные средства поверки:
- Источник питания HCP 140-150000 (регистрационный номер в Федеральном информационном фонде (Госреестр №) 63085-16);
- Мультиметр 3458A (Госреестр № 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
«Standard Electric Works Co., Ltd.», Тайвань Адрес: 5F, No. 105, Jhongcheng Road, Tucheng District, New Taipei City 23674, Taiwan (R.O.C.)
Телефон: +886-2-2268-1528
Факс: +886-2-2268-1529
Web-сайт: http://www.sew.com.tw
Заявитель
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
ИНН 7721212396
Адрес: 119071, город Москва, проезд Донской 2-й, дом 10, строение 4, комната 31 Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля»
Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Магазины представляют собой набор точных высокоомных высоковольтных резисторов с различными номиналами. Конструктивно магазины размещены в переносном пластмассовом корпусе с откидной крышкой и ручками для переноски.
Все резисторы, входящие в состав магазинов, соединены одним из выводов с общим гнездом. Гнезда выводов резисторов имеют высоковольтные изоляторы. Для заземления магазинов имеется отдельное гнездо, соединенное с корпусом.
Внешний вид магазинов, место нанесения наклейки со знаком утверждения типа средства измерений представлены на рисунке 1. На магазины не предусмотрено нанесение пломб.
1-31ЛМ СОПрО'1
АКИП-7502/4 ИНСТРУКЦИЯ

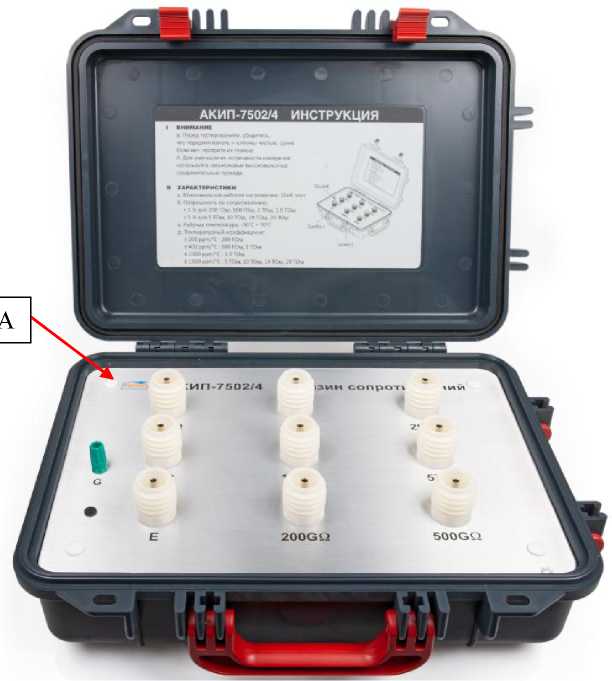

Рисунок 1 - Внешний вид магазинов и место нанесения знака утверждения типа (А).
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение характеристики |
Номинальные значения сопротивления резисторов, входящих |
2-1011; 5-1011; 14012; 1,9-1012; |
в состав магазина, Ом |
54012; 14013; 1,9-1013; 2,94013 |
Пределы допускаемой относительной погрешности | |
сопротивления резисторов, входящих в состав магазина, % | |
для номинальных значений сопротивления, Ом: | |
- 2^101Х; 5^101Х; 14012; 1,9-1012 |
±1 |
- 54012; 14013; 1,9-1013; 2,94013 |
±5 |
Пределы допускаемой дополнительной погрешности | |
сопротивления резисторов, вызванной отклонением | |
температуры окружающего воздуха от нормальной, %/ °С для | |
резисторов с номинальными значениями сопротивления, Ом: | |
- 24011 |
±0,02 |
- 54011; 14012 |
±0,04 |
- 1,94012 |
±0,1 |
- 54012; 14013; 1,9-1013; 2,94013 |
±0,15 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение характеристики |
Количество резисторов, шт |
8 |
Рабочее напряжение постоянного тока, В, не более |
20000 |
Габаритные размеры (длинахширинахвысота), мм, не более |
430x324x127 |
Масса, кг, не более |
4,5 |
Нормальные условия эксплуатации: | |
- температура окружающего воздуха, °С |
от +18 до +28 |
- относительная влажность воздуха, %, не более |
75 |
Предельные условия эксплуатации: | |
- температура окружающего воздуха, °С |
от -30 до +70 |
- относительная влажность воздуха, %, не более |
75 |
