Номер по Госреестру СИ: 75686-19
75686-19 Анализаторы качества электрической энергии
(MI 2892, MI 2893)
Назначение средства измерений:
Анализаторы качества электрической энергии MI 2892, MI 2893 (далее - анализаторы) предназначены для измерений силы постоянного и переменного тока, напряжения, частоты переменного тока и анализа показателей качества электрической энергии.
Внешний вид.
Анализаторы качества электрической энергии
Рисунок № 1
Внешний вид.
Анализаторы качества электрической энергии
Рисунок № 2
Программное обеспечение
Управление настройками и параметрами режима работы анализаторов, вывод информации на экран осуществляются посредством программного обеспечения.
Программное обеспечение анализаторов встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированной настройки и вмешательства, приводящих к искажению результатов измерений.
Уровень защиты программного обеспечения «высокий» в соответствии с
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |||
Идентиф икационное наименование ПО |
MI 2892 |
MI 2893 |
MI 2892, |
MI 2893 |
Наименование ПО |
Микропрограмма |
Микропрограмма |
PowerView3, 32 bit |
PowerView3, 64 bit |
Номер версии (идентификационный номер ПО) |
Не ниже 2.0.3349 |
Не ниже 1.0.3388 |
Не ниже 3.0.0.3855 |
Не ниже 3.0.0.3855 |
Цифровой идентификатор ПО |
- |
- |
- |
Лист № 3 Всего листов 8
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации или паспорт анализатора типографским способом и на заднюю часть корпус анализатора в виде голографической наклейки.
Сведения о методиках измерений
Сведения о методиках (методах измерений) приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам качества электрической энергии MI 2892, MI 2893ГОСТ 30804.4.7-2013 Совместимость технических средств электромагнитная.
Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств
ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств
электромагнитная. Методы измерений показателей качества электрической энергии
ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения
ГОСТ 33073-2014 Электрическая энергия. Совместимость технических средств электромагнитная. Контроль и мониторинг качества электрической энергии в системах электроснабжения общего назначения
Техническая документация изготовителя «METREL d.d.»
Поверка
Поверкаосуществляется по документу РТ-МП-5933-551-2019 «ГСИ. Анализаторы качества
электрической энергии MI 2892, MI 2893. Методика поверки», утвержденному ФБУ «Ростест-Москва» 30 апреля 2019 г.
Основные средства поверки:
-
- калибратор электрической мощности Fluke 6100A (регистрационный номер в Федеральном информационном фонде 33864-07);
-
- катушка для калибровки бесконтактных измерителей тока Fluke 5500A/COIL (регистрационный номер в Федеральном информационном фонде 61596-15);
-
- усилитель тока Fluke 52120 А (регистрационный номер в Федеральном информационном фонде 61033-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Изготовитель
«METREL d.d.», Словения
Адрес: Ljubljanska cesta 77, Sl-1354, Horjul, Slovenija
Телефон: + (386)1 755 82 00
Web-сайт: http://www.metrel.si
Заявитель
Общество с ограниченной ответственностью «Евротест» (ООО «Евротест»)
ИНН 7805508583
Адрес: 198216, г. Санкт-Петербург, Ленинский проспект, д.140
Телефон: +7 (812) 703 05 55
Web-сайт: http://www.eutest.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00, факс: +7 (495) 546-45-01
E-mail: info@rostest.ru
Принцип действия анализаторов основан на измерении силы тока, напряжения и частоты переменного тока с последующим аналогово-цифровым преобразованием измеренных значений и выводом результатов измерений на ЖК-дисплей или их записью в энергонезависимую память.
Конструктивно анализаторы выполнены в пластмассовых корпусах. В качестве датчиков тока используются клещи, работающие по принципу пояса Роговского или по принципу трансформатора тока с магнитным сердечником.
На верхней торцевой панели расположены разъемы для подключения к объекту измерений и разъем для внешнего питания. На лицевой панели расположен цветной ЖК-дисплей, клавиатура, разъем для подключения съемной карты памяти microSD, разъемы RS232, Ethernet и USB. На нижней поверхности прибора находится батарейный отсек, закрытый крышкой, и подставка.
Анализаторы качества электрической энергии MI 2892 отличаются от MI 2893 диапазонами измерений частоты и гармонических составляющих, частотой дискретизации при измерении переходных процессов.

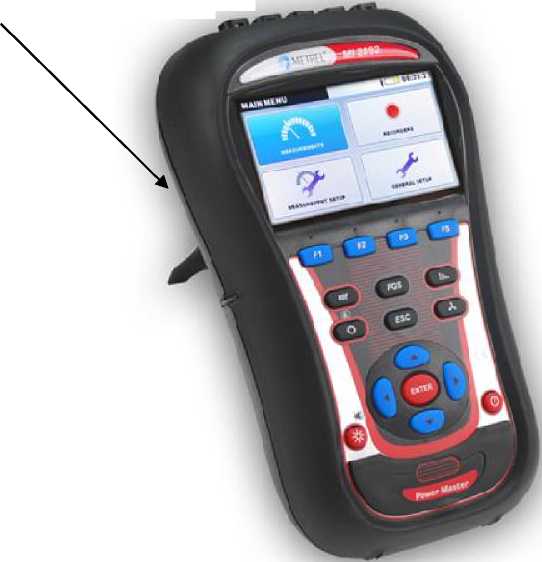

Общий вид анализаторов качества электрической энергии MI 2892, MI 2893 и схема пломбировки от несанкционированного доступа приведены на рисунках 1 и 2.

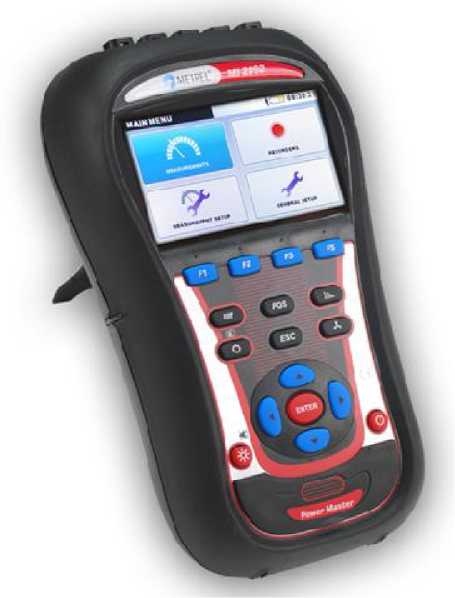

Рисунок 1 - Общий вид анализаторов качества электрической энергии MI 2892, MI 2893
Место нанесения пломбы завода-изготовителя
Рисунок 2 - Место нанесения пломбы завода-изготовителя
Таблица 4 -
Наименование |
Обозначение |
Количество |
Анализатор качества электрической энергии |
MI 2892 или MI 2893 |
1 шт. |
Токовые клещи |
В зависимости от заказа |
4 шт. |
Температурный щуп |
A 1354 |
1 шт. |
Измерительные наконечники с цветовой кодировкой |
- |
5 шт. |
Зажим «крокодил» с цветовой кодировкой |
- |
5 шт. |
Провод для измерения напряжения с цветовой кодировкой |
- |
5 шт. |
Кабель USB |
- |
1 шт. |
Кабель RS232 |
- |
1 шт. |
Кабель Ethernet |
- |
1 шт. |
Адаптер блока питания 12 В/1,2 A |
- |
1 шт. |
Аккумуляторы никель-металлогидридные, тип HR 6 (AA) |
- |
6 шт. |
Мягкая сумка для переноски |
- |
1 шт. |
Компакт-диск с программным обеспечением |
PowerView v3.0 |
1 экз. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
РТ-МП-5933- 551-2019 |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений силы переменного тока, А токовыми клещами: - A1281 |
от 0,05 до 1200,00 |
- A1588 |
от 0,05 до 100,00 |
- A1033 |
от 2 до 1000 |
- A1122 |
от 0,025 до 10,000 |
- A1069 |
от 0,5 до 200,0 |
- A1391 PQA |
от 0,5 до 200,0 |
- A1636 |
от 20 до 1000 |
- A1227 |
от 3 до 6000 |
- A1227 5М |
от 3 до 6000 |
- A1445 |
от 3 до 6000 |
- A1582 |
от 3 до 6000 |
- A1501 |
от 3 до 6000 |
- A1502 |
от 3 до 6000 |
- A1503 |
от 6 до 12000 |
- A1446 |
от 6 до 12000 |
трансформатором тока: - A1037 |
от 0,01 до 10, 00 |
Диапазон измерений силы постоянного тока, А токовыми клещами: - A1636 |
от 40 до 2000 |
Пределы допускаемой абсолютной погрешности измерений силы переменного и постоянного тока, А токовыми клещами - A1281 |
±(0,005-1изм) |
- A1588 |
±(0,005-1изм) |
- A1033 |
±(0,013-1изм) |
- A1122 |
±(0,013 •[изм) |
- A1069 |
±(0,013-1изм) |
- A1391 PQA |
±(0,013 •[изм) |
- A1636 |
±(0,013 •[изм) |
- A1227 |
±(0,015’[ЯВм) |
- A1227 5М |
±(0,015-1изм) |
- A1445 |
±(0,015-[ЯВм) |
- A1582 |
±(0,015-1изм) |
- A1501 |
±(0,015-[ЯВм) |
- A1502 |
±(0,015-1изм) |
- A1503 |
±(0,015-[ЯВм) |
- A1446 |
±(0,015-1изм) |
трансформатором тока: - A1037 |
±(0,003 •[изм) |
Диапазон установки номинального значения напряжения, UH0M, В - фазное напряжение |
от 50 до 1000 |
- линейное напряжение |
от 50 до 1730 |
Продолжение таблицы 2
Пределы допускаемой абсолютной напряжения переменного тока, В |
погрешности измерений | |
|
±(0,001-U№m) | |
обновляемое для каждого полупериода, 1,5^UHOM |
в диапазоне от 0,03^ином до |
±(0,002-UBom) |
|
±(0,001-UBom) | |
обновляемое для каждого полупериода, 1,5^ином |
в диапазоне от 0,1 • U„Om до |
±(0,002^U№m) |
Диапазон измерений частоты переменного тока, Гц | ||
- для MI 2892 |
от 42,5 до 69,0 | |
- для MI 2893 |
от 42,5 до 69,0 от 5 до 110 от 335 до 465 | |
Пределы допускаемой абсолютной погрешности измерений частоты | ||
переменного тока, Гц | ||
- в диапазоне от от 42,5 до 69 Гц |
±0,01 | |
- в диапазоне от 5,0 до 110,0 Гц |
±(0,008<Бизм) | |
- в диапазоне от от 335 до 465 Гц |
±0,1 | |
Диапазон измерений дозы фликера | ||
- кратковременная доза |
от 0,2 до 10 | |
- длительная доза |
от 0,2 до 10 | |
Пределы допускаемой абсолютной фликера |
погрешности измерений |
±(0,05^Хизм) |
Пределы допускаемой абсолютной активной мощности, Вт |
погрешности измерений | |
- с токовыми клещами | ||
- A1281 |
±(0,007- Ризм) | |
- A1588 |
±(0,007* Ризм) | |
- A1227 |
±(0,017* Ризм) | |
- A1445 |
±(0,017- Ризм) | |
- A1501 |
±(0,017* Ризм) | |
- A1502 |
±(0,017- Ризм) | |
- A1503 |
±(0,017* Ризм) | |
- A1446 |
±(0,017- Ризм) | |
Пределы допускаемой абсолютной реактивной мощности, вар |
погрешности измерений | |
- с токовыми клещами | ||
- A1281 |
±(0,007- Q^m) | |
- A1588 |
±(0,007- Q^m) | |
- A1227 |
±(0,017* Q^m) | |
- A1445 |
±(0,017- Q^m) | |
- A1501 |
±(0,017* Q^m) | |
- A1502 |
±(0,017- Q^m) | |
- A1503 |
±(0,017* Q^m) | |
- A1446 |
±(0,017- Q^m) |
Продолжение таблицы 2
Пределы допускаемой абсолютной погрешности измерений полной мощности, В^А - с токовыми клещами
|
±(0,007* Sизм) ±(0,007* Sизм) ±(0,017* Sизм) ±(0,017* Sизм) ±(0,017* Sизм) ±(0,017* Sизм) ±(0,017* Sизм) ±(0,017* Sизм) |
Диапазон измерений коэффициента мощности |
от -1 до +1 |
Пределы допускаемой абсолютной погрешности измерений коэффициента мощности |
±0,02 |
Диапазон измерений активной и реактивной энергии, В'тч, вар^ч |
от 1 до 99940у |
Пределы допускаемой абсолютной погрешности измерений активной и реактивной энергии, Вт^ч, вар^ч - с токовыми клещами
|
±(0,008* Wизм) ±(0,008* Wизм) ±(0,018* Wизм) ±(0,018* Wизм) ±(0,018* Wизм) ±(0,018* Wизм) ±(0,018* Wизм) ±(0,018* Wизм) ±(0,016* Wизм) |
Пределы допускаемой абсолютной погрешности измерений уровня гармонических составляющих напряжения, В
|
±0,0015/Лном ±0,05/UhN |
Пределы допускаемой абсолютной погрешности измерений уровня гармонических составляющих силы тока, А
|
±0,0015^ном ±0,05^hN |
Пределы допускаемой абсолютной погрешности измерений уровня интегармонических составляющих напряжения, В
|
±0,0015/Лном ±0,05/UhN |
Пределы допускаемой абсолютной погрешности измерений уровня интергармонических составляющих силы тока, А
|
±0,0015^ном ±0,05 IhN |
Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента гармонических составляющих напряжения, % - в диапазоне от 0 до 0,2 •ином |
±0,3 |
Продолжение таблицы 2
Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента гармонических составляющих силы тока, %
|
±0,6 ±0,3 |
Диапазон измерений коэффициента несимметрии напряжений по нулевой последовательности, % |
от 0,5 до 5,0 |
Пределы допускаемой абсолютной погрешности измерений коэффициента несимметрии напряжений по нулевой последовательности^ |
±0,15 |
Диапазон измерений коэффициента несимметрии напряжений по обратной последовательности, % |
от 0,5 до 5,0 |
Пределы допускаемой абсолютной погрешности измерений коэффициента несимметрии напряжений по обратной последовательности^ |
±0,15 |
Диапазон измерений временных перенапряжений и провалов, В |
от 0,1/Лном до 1,5'ином |
Пределы допускаемой абсолютной погрешности измерений временных перенапряжений и провалов, В |
±0,002/ином |
Пределы допускаемой абсолютной погрешности измерений интервалов времени, с |
±0,3 |
Примечания: 1изм - значение измеренной силы тока, А 1ном -номинальное значение силы тока, А U изм - значение измеренного напряжения, В ином - номинальное значение напряжения, В F^ - значение измеренной частоты, Гц Хизм - измеренное значение дозы фликера Ризм - измеренное значение активной мощности, Вт QmM - измеренное значение реактивной мощности, вар S^iM - измеренное значение полной мощности, W™ - измеренное значение активной или реактивной электрической энергии, Вт^ч или вар^ч UhN - измеренное значение гармоники или интергармоники напряжения; IhN - измеренное значение гармоники или интергармоники тока. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: - напряжение переменного тока, В |
220 |
- частота переменного тока, Гц |
50 |
- напряжение постоянного тока, В |
12 |
Габаритные размеры, мм (длина х ширина х высота) |
230х140х80 |
Масса, кг, не более |
1,1 |
Условия эксплуатации: - температура окружающей среды, °С |
от -20 до +55 |
- относительная влажность, % |
от 5 до 98 |
