Номер по Госреестру СИ: 65573-16
65573-16 Анализаторы качества электрической энергии
(MI 2883, MI 2885)
Назначение средства измерений:
Анализаторы качества электрической энергии MI 2883, MI 2885 (далее - анализаторы) предназначены для измерения, регистрации и анализа показателей качества электрической энергии (ПКЭ).
Внешний вид.
Анализаторы качества электрической энергии
Рисунок № 1
Внешний вид.
Анализаторы качества электрической энергии
Рисунок № 2
Программное обеспечение
Анализаторы имеют встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблицах 2 и 3.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) измерителей предприятием-изготовителем и не доступна для пользователя.
Внешнее ПО (PowerView3) позволяет выполнять загрузку данных на ПК, просмотр, анализ и печать полученных результатов. ПО не является метрологически значимым.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Характеристики программного обеспечения для модификации MI 2883
Идентификационные данные (признаки) |
Значение | ||
Идентификационное наименование ПО |
Микропрограмма |
PowerView3, 32 bit |
PowerView3, 64 bit |
Номер версии (идентификационный |
Не ниже |
- |
Не ниже |
номер ПО) |
1.0.1969 |
3.0.0.1839 | |
Цифровой идентификатор ПО |
- |
- |
- |
Таблица 3 - Характеристики программного обеспечения для модификации MI 2885
Идентификационные данные (признаки) |
Значение | ||
Идентификационное наименование ПО |
Микропрограмма |
PowerView3, 32 bit |
PowerView3, 64 bit |
Номер версии (идентификационный |
Не ниже |
Не ниже |
Не ниже |
номер ПО) |
1.0.2161 |
3.0.0.1839 |
3.0.0.1839 |
Цифровой идентификатор ПО |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к анализаторам качества электрической энергии MI 2883, MI 2885
-
1 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
2 ГОСТ 30804.4.7-2013 Совместимость технических средств электромагнитная.
Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств.
-
3 ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии.
-
4 ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения.
-
5 ГОСТ 33073-2014 Электрическая энергия. Совместимость технических средств электромагнитная. Контроль и мониторинг качества электрической энергии в системах электроснабжения общего назначения.
-
6 ГОСТ Р 8.655-2009 ГСИ. Средства измерений показателей качества электрической энергии. Общие технические требования.
-
7 ГОСТ Р 8.689-2009 ГСИ. Средства измерений показателей качества электрической энергии. Методы испытаний.
-
8 ГОСТ Р 8.656-2009 ГСИ. Средства измерений показателей качества электрической энергии. Методика поверки.
Поверка
Поверкаосуществляется по документу МП 206.1-015-2016 «Анализаторы качества электрической энергии MI 2883, MI 2885. Методика поверки», утвержденному ФГУП «ВНИИМС» 06.07.2016 г.
Основные средства поверки: калибратор переменного тока «Ресурс-К2» (рег. № 31319-12), калибратор универсальный Fluke 9100 (рег. № 25985-09), трансформатор тока измерительный лабораторный ТТИ-5000.5 (рег. № 27007-04), трансформатор тока измерительный лабораторный ТТИ-200 (рег. № 37898-08), амперметр Д5090 (рег. № 10195-85), радиочасы РЧ-011 (рег. № 35682-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на лицевую панель корпуса прибора.
Изготовитель
Фирма «METREL d.d.», СловенияАдрес: Ljubljanska cesta 77, Sl-1354, Horjul, Slovenija
Тел./факс: + (386) 1 755 82 00 / + (386) 1 754 90 95
Web-сайт: http://www.metrel.si
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Анализаторы представляют собой многофункциональные переносные цифровые электроизмерительные приборы, позволяющие проводить измерения в однофазных и трехфазных электрических сетях.
Анализаторы соответствуют классу S характеристик процесса измерений по ГОСТ 30804.4.30-2013.
Принцип действия анализаторов заключается в аналого-цифровом преобразовании входных аналоговых сигналов с помощью АЦП, последующей математической обработке измеренных величин и отображении результатов на жидкокристаллическом дисплее.
Анализаторы выпускаются в двух модификациях: MI 2883, MI 2885, которые отличаются набором выполняемых функций, комплектностью.
Перечень ПКЭ, измеряемых и вычисляемых анализаторами, приведен в таблице 1.
Основные режимы работы приборов: измерения, осциллограф, регистратор.
Основные узлы анализаторов: входные первичные преобразователи тока и напряжения, модули АЦП, блок питания, микропроцессор, ЖК-дисплей, клавиатура.
Управление процессом измерения и вывода данных осуществляется при помощи встроенного микропроцессора посредством системы меню. Процесс измерения отображается на жидкокристаллическом дисплее в виде цифровых значений результатов измерений, графиков, гистограмм, индикаторов режимов измерений, индикаторов единиц измерений и предупреждающих индикаторов.
Внешний вид анализаторов представлен на рисунках 1 - 2.
Приборы размещены в корпусе из пластика. На верхней торцевой панели расположены разъемы для подключения к объекту измерений и разъем для внешнего питания. На лицевой панели расположен цветной ЖК-дисплей, клавиатура, разъем для подключения съемной карты памяти microSD, разъемы RS-232, USB и Ethernet (только для MI 2885).
На нижней поверхности прибора находится батарейный отсек, закрытый крышкой и подставка.
Приборы сохраняют результаты измерений на съемной карте памяти, которые могут быть переданы в персональный компьютер (ПК) через интерфейсы связи.
Для привязки результатов измерения ко времени приборы оснащены внутренними часами и календарем. Внутренние часы модификации MI 2885 могут быть синхронизированы с временем системы GPS с помощью специального GPS-приемника. Также модификация MI 2885 оснащается 3G/Wi-Fi роутером для передачи данных с прибора при удаленном доступе.
Питание электронных узлов измерителей производится от размещенных внутри корпуса аккумуляторов размера АА.
Для предотвращения несанкционированного доступа к внутренним частям приборов корпус пломбируется бумажным стикером.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.
Таблица 1 - Перечень ПКЭ, измеряемых и вычисляемых анализаторами
Наименование ПКЭ |
MI 2883 |
MI2885 |
Среднеквадратическое значение напряжения |
+ |
+ |
Среднеквадратическое значение напряжения, обновляемое для каждого полупериода |
+ |
+ |
Среднеквадратическое значение силы тока |
+ |
+ |
Среднеквадратическое значение силы тока, обновляемое для каждого полупериода |
+ |
+ |
Частота |
+ |
+ |
Перенапряжение |
+ |
+ |
Провал напряжения |
+ |
+ |
Прерывание напряжения |
+ |
+ |
Быстрые изменения напряжения (БИН или RVC) |
+ |
+ |
Положительное и отрицательное отклонение напряжения |
+ |
+ |
Напряжение информационных сигналов (сигналы управления) |
+ |
+ |
Пусковой ток |
нет |
+ |
Активная мощность |
+ |
+ |
Реактивная мощность |
+ |
+ |
Полная мощность |
+ |
+ |
Коэффициент мощности |
+ |
+ |
Активная энергия |
+ |
+ |
Реактивная энергия |
+ |
+ |
Несимметрия напряжений |
+ |
+ |
Несимметрия токов |
+ |
+ |
Кратковременная доза фликера |
+ |
+ |
Длительная доза фликера |
+ |
+ |
Г армонические составляющие напряжения |
+ |
+ |
Г армонические составляющие тока |
+ |
+ |
Интергармонические составляющие напряжения |
+ |
+ |
Интергармонические составляющие тока |
+ |
+ |
Суммарный коэффициент гармонических составляющих (THD) напряжения и тока |
+ |
+ |
Примечание: «+» - функция присутствует.
Место пломбирования
Место нанесения
знака поверки

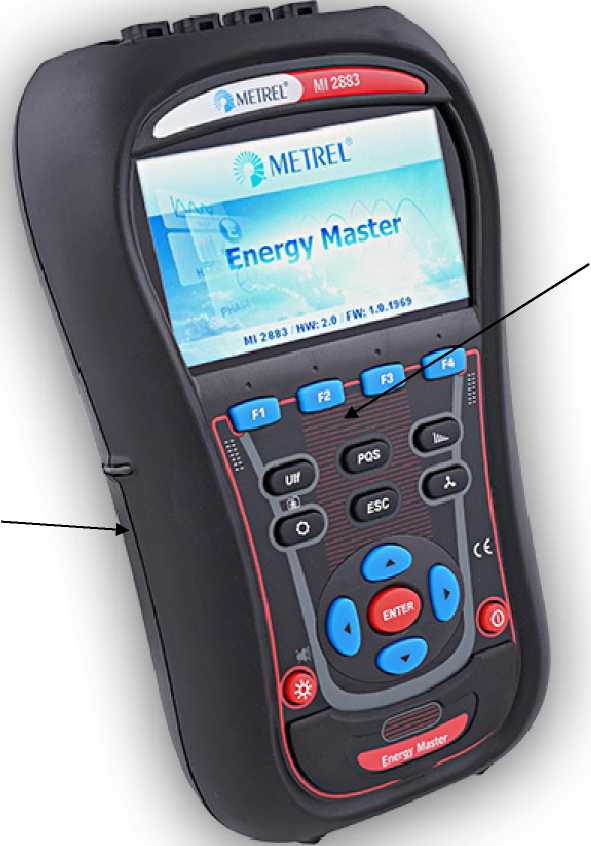

Рисунок 1 - Анализаторы качества электрической энергии MI 2883

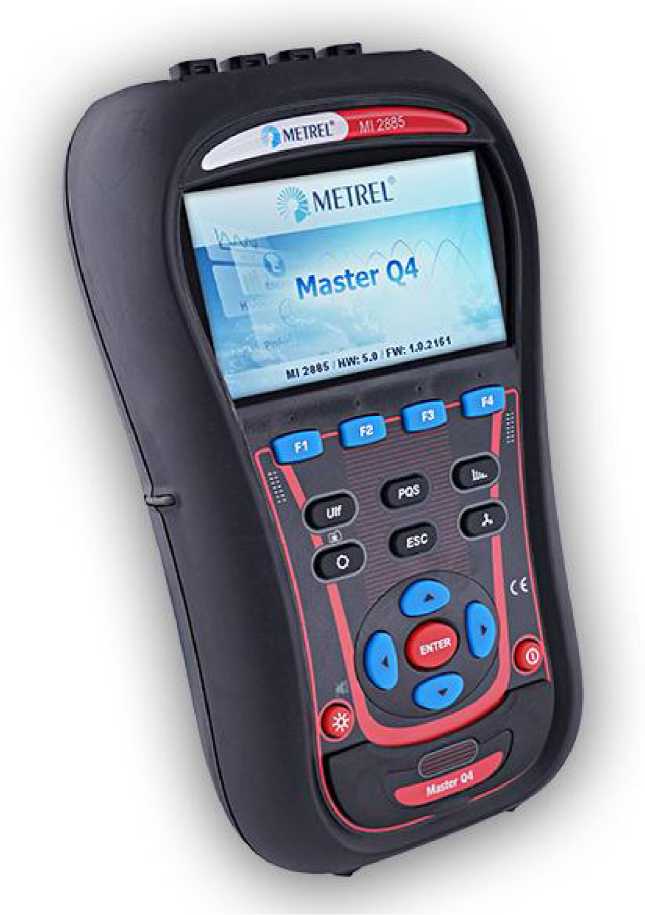

Рисунок 2 - Анализаторы качества электрической энергии MI 2885
Таблица 24 -
Наименование |
Количество | |
MI 2883 |
MI 2885 | |
Анализатор MI 2883 или MI 2885 |
1 шт. |
1 шт. |
Токовые клещи А 1227 (остальные модели клещей - по заказу) |
3 шт. |
4 шт. |
Измерительный щуп с цветной кодировкой |
4 шт. |
5 шт. |
Зажим типа «крокодил» с цветной кодировкой |
4 шт. |
5 шт. |
Наименование |
Количество | |
MI 2883 |
MI 2885 | |
Провод для измерения напряжения с цветной кодировкой |
4 шт. |
5 шт. |
Датчик температуры А 1354 (опция) |
1 шт. |
1 шт. |
Кабель USB |
1 шт. |
1 шт. |
Кабель RS-232 |
1 шт. |
1 шт. |
Кабель Ethernet |
- |
1 шт. |
Адаптер сетевого питания 12 В / 1,2 А |
1 шт. |
1 шт. |
NiMh аккумуляторные батареи 1,2 В типа HR6 (AA) |
6 шт. |
6 шт. |
Мягкая сумка для переноски |
1 шт. |
1 шт. |
CD-диск с технической документацией и ПО |
1 шт. |
1 шт. |
Руководство по эксплуатации |
1 экз. |
1 экз. |
Методика поверки |
1 экз. |
1 экз. |
Таблица 4 - Основные метрологические характеристики анализаторов в режиме измерения напряжения переменного тока (фазное напряжение)
Номинальное напряжение, ином. |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
От 50 до 1000 В |
От 0,1-ином. до 1,5-ином. |
0,01 В; 0,1 В |
±0,005-ином. |
Таблица 5 - Основные метрологические характеристики анализаторов в режиме измерения напряжения переменного тока (фазное напряжение, среднеквадратическое значение, обновляемое для каждого полупериода)
Номинальное напряжение, ином. |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
От 50 до 1000 В |
От 0,03-ином. до 1,5-ином. |
0,01 В; 0,1 В |
±0,01 •ином. |
Таблица 6 - Основные метрологические характеристики анализаторов в режиме измерения напряжения переменного тока (линейное напряжение)
Номинальное напряжение, ином. |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
От 50 до 1730 В |
От 0,1-ином. до 1,5-ином. |
0,01 В; 0,1 В |
±0,005-ином. |
Таблица 7 - Основные метрологические характеристики анализаторов в режиме измерения напряжения переменного тока (линейное напряжение, среднеквадратическое значение, обновляемое для каждого полупериода)
Номинальное напряжение, ином. |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
От 50 до 1730 В |
От 0,1-ином. до 1,5-ином. |
0,01 В; 0,1 В |
±0,01-ином. |
Таблица 8 - Основные метрологические характеристики анализаторов в режиме измерения силы переменного тока
Токовые клещи |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерений | |
Тип |
Предел измерений | ||
А 1281 |
1000 A 100 A 5 A 0,5 A |
От 100 до 1200 A От 10 до 175 A От 0,5 до 10 A От 0,05 до 1 A |
±0,008^изм. |
A 1227 |
3000 A 300 A 30 A |
От 300 до 6000 A От 30 до 600 A От 3 до 60 A |
±0,018 ^изм. |
A 1446 |
6000 A 600 A 60 A |
От 600 до 12000 A От 60 до 1200 A От 6 до 120 A |
±0,018^изм. |
A 1033 |
1000 A 100 А |
От 20 до 1000 A От 2 до 100 А |
±0,015^изм. |
A 1122 |
5 A |
От 0,1 до 5 А |
±0,015^изм. |
где 1изм. - измеренное значение силы тока.
Таблица 9 - Основные метрологические характеристики анализаторов в режиме измерения частоты
Частота сети |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
50 Гц |
От 42,500 до 57,500 Гц |
0,001 Гц |
±0,01 Гц |
60 Гц |
От 51,000 до 69,000 Гц |
Таблица 10 - Основные метрологические характеристики анализаторов в режиме измерения фликера
Тип фликера |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
Кратковременная доза |
От 0,4 до 4 |
0,001 |
±0,05^Хизм. |
Длительная доза |
От 0,4 до 4 |
±0,05^Хизм. |
где Хизм. - измеренное значение фликера.
Таблица 11 - Основные метрологические характеристики анализаторов в режиме измерения активной мощности, реактивной мощности, полной мощности
Токовые клещи |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений | |
Активная мощность P*, Вт. кВт |
Без клещей |
В пределах диапазонов измерений напряжения и силы тока |
4 е. м. р. |
±0,005Тизм. |
С гибкими клещами A 1227 (3000 A), A 1446 (6000 А) |
±0,02<Ризм. | |||
С клещами A 1281 (1000 A) |
±0,01 •Ризм. | |||
Реактивная мощность Q**, вар, квар |
Без клещей |
В пределах диапазонов измерений напряжения и силы тока |
4 е. м. р. |
±0,005^изм. |
С гибкими клещами A 1227 (3000 A), A 1446 (6000 А) |
±0,02^изм. | |||
С клещами A 1281 (1000A) |
±0,01^изм. | |||
Полная мощность S***, В^А, к1Ь\ |
Без клещей |
В пределах диапазонов измерений напряжения и силы тока |
4 е. м. р. |
±0,005^изм. |
С гибкими клещами A 1227 (3000 A), A 1446 (6000 А) |
±0,02^изм. | |||
С клещами A 1281 (1000 A) |
±0,01 ^изм. |
где Ризм., Qn3M,, Sn3M. - измеренное значение мощности;
е. м. р. - единица младшего разряда;
* - Погрешность действительна если коэффициент мощности больше или равен 0,8, значение измеряемого тока составляет не менее 10 % от конечного значения диапазона измерений, а значение напряжения составляет не менее 80 % от конечного значения диапазона измерений.
**, *** - Погрешность действительна если коэффициент мощности больше или равен 0,5, значение измеряемого тока составляет не менее 10 % от конечного значения диапазона измерений, а значение напряжения составляет не менее 80 % от конечного значения диапазона измерений.
Таблица 12 - Основные метрологические характеристики анализаторов в режиме измерения коэффициента мощности
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
От минус 1 до 1 |
0,01 |
±0,02 |
Таблица 13 - Основные метрологические характеристики анализаторов в режиме измерения активной энергии, реактивной энергии
Токовые клещи |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений | |
Активная энергия P* |
Без клещей |
От 1 Вт^ч до 999 ГВт^ч |
12 е.м.р. |
±0,007Тизм. |
С гибкими клещами A 1227 (3000 A), A 1446 (6000 А) |
±0,02Тизм. | |||
С клещами A 1281 (1000 A) |
±0,01 •Ризм. | |||
С клещами A 1033 (1000 A) |
±0,02Тизм. | |||
Реактивная энергия Q** |
Без клещей |
От 1 вар^ч до 999 Гвар^ч |
12 е.м.р. |
±0,007^изм. |
С гибкими клещами A 1227 (3000 A), A 1446 (6000 А) |
±0,02^изм. | |||
С клещами A 1281 (1000 A) |
±0,01^изм. | |||
С клещами A 1033 (1000 A) |
±0,02^изм. |
где Ризм., Qn3M. - измеренное значение энергии;
е. м. р. - единица младшего разряда;
* - Погрешность действительна если коэффициент мощности больше или равен 0,8, значение измеряемого тока составляет не менее 10 % от конечного значения диапазона измерений, а значение напряжения составляет не менее 80 % от конечного значения диапазона измерений.
** - Погрешность действительна если коэффициент мощности больше или равен 0,5, значение измеряемого тока составляет не менее 10 % от конечного значения диапазона измерений, а значение напряжения составляет не менее 80 % от конечного значения диапазона измерений.
Таблица 14 - Основные метрологические характеристики анализаторов в режиме измерения уровня гармонических составляющих напряжения
Диапазон измерений |
Разрешение, мВ |
Пределы допускаемой абсолютной погрешности измерений, В |
Uhn < 0,03 •ином. |
0,01 |
±0,0015 •ином. |
0,03 •ином. < Uhn < 0,2^ином. |
0,01 |
±0,05 •Uhn |
где: ином. - номинальное напряжение;
Uhn - напряжение измеренной гармоники hn; n - номер гармоники от 1-й до 50-й.
Таблица 15 - Основные метрологические характеристики анализаторов в режиме измерения суммарного коэффициента гармонических составляющих напряжения
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений, % |
0 < THDU < 0,2^ином. |
0,1 % |
±0,4 |
где: ином. - номинальное напряжение.
Таблица 16 - Основные метрологические характеристики анализаторов в режиме измерения уровня гармонических составляющих тока
Диапазон измерений |
Разрешение, мА |
Пределы допускаемой абсолютной погрешности измерений, А |
Ihn < 0,1 ^ном. |
0,01 |
±0,0015^ном. |
0,1 ^ном. < Ihn < 1ном. |
0,01 |
±0,05-Ihn |
где: 1ном. - номинальный ток;
Ihn - сила тока измеренной гармоники hn; n - номер гармоники от 1-й до 50-й.
Таблица 17 - Основные метрологические характеристики анализаторов в режиме измерения суммарного коэффициента гармонических составляющих тока
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений, % |
0 < THDi < 1ном. |
0,1 % |
±0,6 |
1ном. < THDI < 2 1ном. |
0,1 % |
±0,3 |
где: 1ном. - номинальный ток.
Таблица 18 - Основные метрологические характеристики анализаторов в режиме измерения уровня интергармонических составляющих напряжения
Диапазон измерений |
Разрешение, мВ |
Пределы допускаемой абсолютной погрешности измерений, В |
Uhn < 0,03 •ином. |
0,01 |
±0,0015/Цном. |
0,03 •ином. < Uhn < 0,2^ином. |
0,01 |
±0,05^Uhn |
где: ином. - номинальное напряжение;
Uhn - напряжение измеренной интергармоники hn; n - номер интергармоники от 1-й до 50-й.
Таблица 19 - Основные метрологические характеристики анализаторов в режиме измерения уровня интергармонических составляющих тока
Диапазон измерений |
Разрешение, мА |
Пределы допускаемой абсолютной погрешности измерений, А |
Ihn < 0,1 Оном. |
0,01 |
±0,0015^1ном. |
0,1 Оном. < Ihn < 1ном. |
0,01 |
±0,05-Ihn |
где: 1ном. - номинальный ток;
Ihn - сила тока измеренной интергармоники hn; n - номер интергармоники от 1-й до 50-й.
Таблица 20 - Основные метрологические характеристики анализаторов в режиме измерения коэффициента несимметрии напряжений и токов по нулевой последовательности и коэффициента несимметрии напряжений и токов по обратной последовательности
Параметр |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
Напряжение |
От 0,5 до 5,0 % |
0,1 % |
±0,3 % |
Сила тока |
От 0,0 до 20 % |
0,1 % |
±1 % |
Таблица 21 - Основные метрологические характеристики анализаторов в режиме измерения
положительного и отрицательного отклонения напряжения
Вид отклонения |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений, % |
Положительное |
От 0 до 0,5/Пном. |
0,001 % |
±0,15 % |
Отрицательное |
От 0 до 0,9/Пном. |
0,001 % |
±0,15 % |
где: ином. - номинальное напряжение;
Таблица 22 - Основные метрологические характеристики анализаторов в режиме измерения
времени
Диапазон измерений |
Погрешность хода часов |
От 0 до 23 ч. 59 мин |
±0,3 с/сутки |
Таблица 23 - Основные технические характеристики анализаторов
Наименование характеристики |
Значение | |
MI 2883 |
MI 2885 | |
Температурный коэффициент |
0,000025/°С | |
Число каналов измерения напряжения |
4 |
5 |
Число каналов измерения тока |
4 | |
Интервал измерений |
1 с, 3 с, 5 с, 10 с, 1 мин, 2 мин, 5 мин, 10 мин, 15 мин, 30 мин, 1 час, 2 часа | |
Параметры электрического питания |
6 аккумуляторных батарей типа АА напряжением 1,2 В или внешний адаптер сетевого питания с выходным напряжением 12 В. | |
Габаритные размеры, мм, (длинахширинахвысота) |
230х140х80 | |
Масса, кг |
0,96 | |
Нормальные условия применения:
|
от плюс 21 до плюс 25 от 30 до 80 от 84 до 106 | |
Рабочие условия применения:
|
от минус 20 до плюс 55 до 95 при температуре от 0 до плюс 40 °С от 84 до 106,7 |
