Номер по Госреестру СИ: 75217-19
75217-19 Амперметры и вольтметры аналоговые
(серий AM-A72, AM-A96, BM-A72, BM-A96)
Назначение средства измерений:
Амперметры и вольтметры аналоговые серий АМ-А72, АМ-А96, ВМ-А72, ВМ-А96 (далее по тексту - амперметры и вольтметры) предназначены для измерений силы постоянного или переменного тока, напряжения постоянного или переменного тока в электрических цепях.

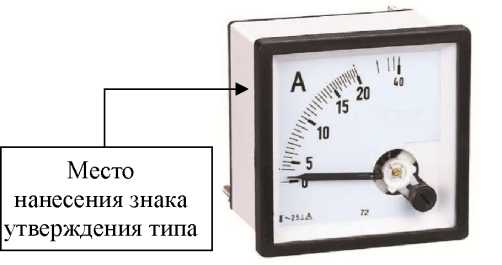

Внешний вид.
Амперметры и вольтметры аналоговые
Рисунок № 1

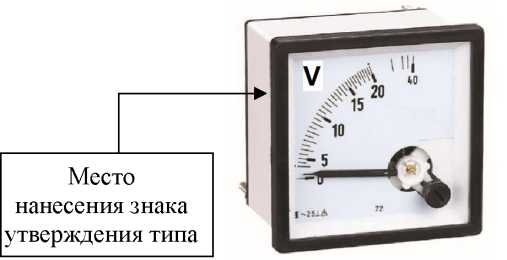

Внешний вид.
Амперметры и вольтметры аналоговые
Рисунок № 2
Общие сведения
Дата публикации - 02.08.2019
Срок свидетельства - 03.06.2029
Номер записи - 172078
ID в реестре СИ - 667055
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
АМ-А 72, АМ-72, АМ 72, А72 TDM, А72, А 72, L72, EQ, BM-A96, BM-A72-500В-АС, BM-A72-500B-AC, BM-A72, BE-72, AMA-721, AM-A96-30/5-АС, AM-A96, AM-A72-400/5A-AC, AM-A72, AM-A96, BM-A72, BM-A96, AM-A72, A72,
Производитель
Изготовитель - Фирма "Delixi Electric Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой рейтинг организаций, осуществляющих периодическую поверку измерительных систем (ИС) и их элементов. Основное внимание уделено анализу рынка вторичных поверок за выбранный год. Рейтинг формируется по количеству выполненных поверок, доле рынка, оснащенности средствами поверки и эталонами.
Пользователь может выбрать интересующий год из выпадающего списка — доступны данные с 2019 по н.в.. После выбора года формируется таблица с результатами деятельности организаций.
Для каждой организации в отчете представлены:
- Место в рейтинге по числу поверок ИС и их элементов;
- Общее количество поверок за год и доля ИС в этих поверках;
- Доля на рынке по ИС и по извещениям о непригодности;
- Количество извещений о непригодности;
- Оснащенность средствами поверки и эталонами по данным ФГИС АРШН;
- Число типов СИ ИС и их элементов, поверяемых организацией.
Все данные удобно представлены в виде интерактивной таблицы с возможностью поиска, фильтрации и экспорта. Таблица включает более 300 организаций и поддерживает пагинацию.
Отчет дополнен общей сводной статистикой по количеству уникальных организаций, эталонов (ГЭТ, эталоны единиц, СИ в роли эталонов) и поверок по категориям. Также приведены сведения о применяемых ГЭТ и количестве поверок, прослеживаемых до каждого из них.
Отчет RT_56 предназначен для специалистов метрологических служб, руководителей органов поверки и регуляторов, позволяя анализировать рынок, выявлять активных участников и оценивать распределение поверочной активности в разрезе организаций и регионов.
Статистика
Кол-во поверок - 40468
Выдано извещений - 21
Кол-во периодических поверок - 4771
Кол-во средств измерений - 11120
Кол-во владельцев - 26
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 728 дн.
Приказы РСТ, где упоминается данный тип СИ
№1307 от 2019.06.03 Приказ об утверждении типов средств измерений
№64 от 2024.01.16 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (13)
Наличие аналогов СИ: Амперметры и вольтметры аналоговые (серий AM-A72, AM-A96, BM-A72, BM-A96)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
75217-19 Амперметры и вольтметры аналоговые (серий AM-A72, AM-A96, BM-A72, BM-A96) Фирма "Delixi Electric Ltd." (КИТАЙ ) |
68770-17 Микроамперметры, миллиамперметры, амперметры и вольтметры щитовые (М42) Открытое акционерное общество «Электроприбор» (ОАО «Электроприбор») (РОССИЯ г. Чебоксары) |
|
75217-19 Амперметры и вольтметры аналоговые (серий AM-A72, AM-A96, BM-A72, BM-A96) Фирма "Delixi Electric Ltd." (КИТАЙ ) |
69582-17 Микроамперметры, миллиамперметры, амперметры и вольтметры щитовые (Ц42, Э42) Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор") (РОССИЯ г. Чебоксары) |
Все средства измерений Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
75076-19 24.05.2029 |
Трансформаторы тока, ТШП-0,66, ТОП-0,66 Фирма "Delixi Electric Ltd." (КИТАЙ ) |
ОТ МП |
8 лет |
|
75217-19 03.06.2029 |
Амперметры и вольтметры аналоговые, серий AM-A72, AM-A96, BM-A72, BM-A96 Фирма "Delixi Electric Ltd." (КИТАЙ ) |
ОТ МП |
2 года |
Отчет "V_13 Поверки по производителю СИ (подробно)" будет крайне полезен руководителям организаций, оказывающих услуги поверки, при поиске новых клиентов, анализе рынка услуг при доминировании нескольких производителей СИ и оценке позиций конкурентов.
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующего производителя СИ или нескольких производителей одновременно. Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
2- Указать минимальный объём поверок (организации, имеющие меньше поверок отображаться в отчете не будут).
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 6 колонок:
- Номер в госреестре типа СИ с ссылкой на соответствующий раздел реестра
- Ссылочное поле на описание типа СИ с наименованием средства измерений
- Количество средств измерений данного типа СИ, засветившихся в ФГИС АРШИН
- Количество уникальных владельцев СИ, имеющих на балансе СИ данного типа
- Организации, которые когда-либо поверяли СИ данного типа с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
- Организации, которые осуществляли поверки СИ данного типа за последний год с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
Кто поверяет Микроамперметры, миллиамперметры, амперметры и вольтметры щитовые (Ц42, Э42)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 340 | 4 | 0 | 340 | 15 | 340 | 0 | 340 | |
| ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ (RA.RU.320038) | 10451 | 3451 | 0 | 0 | 3451 | 3451 | 0 | |||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 29 | 0 | 29 | 0 | 29 | 0 | 29 | ||
| ООО "РКСМЕТРПРИБОР" (1457) | 2 | 2 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "НИЦ "ЭНЕРГО" (RA.RU.314019) | 5814 | 1977 | 5814 | 0 | 0 | 1977 | 1977 | 0 | ||
| ФБУ "КАМЧАТСКИЙ ЦСМ" (RA.RU.311296) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| АО "ПСЗ "ЯНТАРЬ" (RA.RU.311205) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ (RA.RU.320038) | 1700 | 1700 | 0 | 0 | 1700 | 1700 | 0 | |||
| ООО "ЦМ" (RA.RU.310581) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ООО "ЗПП" (RA.RU.310571) | 11 | 2 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 7 | 6 | 0 | 7 | 0 | 6 | 0 | 6 | |
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "КОМСОМОЛЬСКИЙ ЦСМ" (RA.RU.311461) | РСТ | 2 | 0 | 0 | 0 | 2 | 0 | 0 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 16 | 0 | 16 | 0 | 0 | 0 | 0 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 46 | 0 | 46 | 0 | 46 | 0 | 46 | ||
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "АДМИРАЛТЕЙСКИЕ ВЕРФИ" (RA.RU.311379) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "КАБАРДИНО-БАЛКАРСКИЙ ЦСМ" (RA.RU.311487) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 61 | 1 | 0 | 61 | 0 | 61 | 0 | 61 | |
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ООО "ФЕРРАТА" (RA.RU.310646) | 60 | 0 | 60 | 0 | 60 | 0 | 60 | |||
| ООО "МЦМ" (RA.RU.312223) | 21355 | 17615 | 3740 | 0 | 21355 | 17615 | 3740 | |||
| АО "БАЛТИЙСКИЙ ЗАВОД" (РОСС RU.0001.310342) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "ЧЕРНОМОРТРАНСНЕФТЬ" (RA.RU.311663) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 10 | 9 | 0 | 10 | 1 | 10 | 0 | 10 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 136 | 40 | 96 | 0 | 136 | 40 | 96 | |||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ТАТИНТЕК" (RA.RU.311601) | 4 | 0 | 4 | 1 | 4 | 0 | 4 | |||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 20 | 0 | 20 | 0 | 20 | 0 | 20 | ||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ООО "НПК АВИАПРИБОР" (РОСС RU.0001.310192) | 135 | 39 | 0 | 135 | 0 | 135 | 0 | 135 | ||
| АО «Уралэлемент» (RA.RU.311185) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| НИЦ "КУРЧАТОВСКИЙ ИНСТИТУТ" - ВИАМ (RA.RU.312629) | 5 | 3 | 0 | 5 | 0 | 0 | 0 | 0 | ||
| ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ГАЗПРОМНЕФТЬ - ЭНЕРГОСЕРВИС" (RA.RU.312819) | 8 | 1 | 0 | 8 | 1 | 0 | 0 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 50 | 50 | 0 | 0 | 50 | 50 | 0 | |||
| ООО "ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ" (RA.RU.312116) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| АО "ТРАНСНЕФТЬ - СИБИРЬ" (RA.RU.311681) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 3 | 3 | 2 | 1 | 0 | 3 | 2 | 1 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО «ТЯЖМАШ» (RA.RU.311513) | 9 | 0 | 9 | 0 | 9 | 0 | 9 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 48 | 21 | 27 | 0 | 48 | 21 | 27 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 5 | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ПАО "КАМАЗ" (0043) | 25 | 0 | 25 | 0 | 25 | 0 | 25 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 28 | 0 | 28 | 0 | 28 | 0 | 28 | ||
| ПАО АК АЛРОСА (RA.RU.311580) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 3 | 0 | 3 | 3 | 3 | 0 | 3 | ||
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Микроамперметры, миллиамперметры, амперметры и вольтметры щитовые (Ц42, Э42)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ УРАЛТЕСТ Свердловская область |
449 | 871 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
1760 | 871 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
436 | 871 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
514 | 871 |
|
ФБУ Челябинский ЦСМ Челябинская область |
1198 | 871 |
Знак утверждения типа
Знак утверждения типананосится на корпус амперметров и вольтметров в виде наклейки и типографским способом на титульный лист руководства по эксплуатации и паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к амперметрам и вольтметрам аналоговым серий АМ-А72, АМ-А96, ВМ-А72, ВМ-А96ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 30012.1-2002 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей
ГОСТ 8711-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки».
Основное средство поверки:
- калибратор универсальный 9100 (регистрационный номер в Федеральном
информационном фонде 25985-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Delixi Electric Ltd.», Китай
Адрес: Delixi High Tech Industrial Park, Liushi Town, Yueqing City, Zhejiang Province, 325604, China
Телефон: 0086 577 6177 8888
Факс: 0086 577 6177 8322
Заявитель
Акционерное общество «Шнейдер Электрик» (АО «Шнейдер Электрик»), г. Москва ИНН 7712092928
Адрес: 127018, г. Москва, ул. Двинцев, д.12, корп.1
Телефон: +7 (495) 777-99-90
Факс: +7 (495) 777-99-92
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Амперметры и вольтметры относятся к аналоговым показывающим приборам непосредственного или трансформаторного включения.
Принцип действия амперметров и вольтметров электромагнитной системы основан на взаимодействии магнитного поля, создаваемого измеряемым током, с подвижным сердечником из ферромагнитного материала. Сердечник укреплен на одной оси со стрелкой указателя. При протекании измеряемого тока по неподвижной катушке действуют силы, образующие вращательный момент, который поворачивает подвижную часть - сердечник вместе с осью относительно неподвижной. При этом угол отклонения стрелочного указателя пропорционален силе тока.
Принцип действия амперметров и вольтметров магнитоэлектрической системы основан на взаимодействии магнитного поля постоянного магнита с постоянным электрическим током, проходящим по обмотке рамки.
Конструктивно амперметры и вольтметры выполнены в диэлектрических пластиковых корпусах. Шкалы амперметров являются сменными и имеют различный диапазон измерений в зависимости от подключенного первичного масштабного преобразователя тока. Амперметры и вольтметры используются в составе приборных панелей для электрораспределительных подстанций, электросетей и прочих электрических систем, различных распределительных шкафов, шкафов питания, шкафов управления, компенсирующих устройствах и других электроустановках.
Структура условного обозначения амперметров и вольтметров:
X - А XX - XXX / 5 - XX
I---------------- Род тока (АС - переменный, DC - постоянный)
Номинальный вторичный ток трансформатора тока, А (5); для устройств прямого включения не указывается.
------------------------ Верхний предел измерений
Габарит (72 - 72*72 мм (высотахширина);
96 - 96*96 мм (высота*ширина))
А - аналоговый
Обозначение амперметров (вольтметров) (АМ - Амперметр, ВМ - Вольтметр)
Общий вид амперметров и вольтметров с указанием мест нанесения знака утверждения типа представлен на рисунке 1.
Рисунок 1 - Общий вид амперметров и вольтметров с указанием мест нанесения знака
утверждения типа Пломбирование амперметров и вольтметров не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики амперметров и вольтметров
|
Наименование характеристики |
Значение |
|
Диапазоны измерений силы переменного тока амперметров в диапазоне частот от 45 до 65 Гц: - непосредственного включения, А |
от 0 до 5 |
|
- трансформаторного включения с номинальным значением тока вторичной обмотки 5 А, А: |
от 0 до 30; от 0 до 40; от 0 до 50; от 0 до 60; от 0 до 75; от 0 до 80; от 0 до 100; от 0 до 150; от 0 до 160; от 0 до 200; от 0 до 250; от 0 до 300; от 0 до 400; от 0 до 600; от 0 до 800; от 0 до 1000; от 0 до 1600; от 0 до 5000; от 0 до 10000 |
|
Диапазоны измерений силы постоянного тока амперметров (непосредственного включения), А |
от 0 до 5 |
|
Диапазоны измерений напряжения постоянного тока вольтметров (непосредственного включения), В |
от 0 до 500 |
|
Диапазоны измерений напряжения переменного тока в диапазоне частот от 45 до 65 Гц вольтметров (непосредственного включения), В |
от 0 до 300; от 0 до 500; от 0 до 600 |
|
Класс точности* |
1,5 |
|
Рабочее напряжение при измерении силы и напряжения:
|
от 0 до 300 от 0 до 600 |
|
Пределы допускаемой дополнительной приведенной к верхней границе диапазона измерений погрешности измерений, вызванной изменением температуры окружающего воздуха на каждые 10 °С в пределах рабочих условий, % |
±0,3 |
|
* под классом точности понимаются пределы допускаемой основной приведенной к верхней границе диапазона измерений погрешности. | |
Таблица 2 - Технические характеристики амперметров и вольтметров
|
Наименование характеристики |
Значение для модификаций | |||
|
Амперметры |
Вольтметры | |||
|
АМ-А72 |
АМ-А96 |
ВМ-А72 |
ВМ-А96 | |
|
Г абаритные размеры (длинахвысотахширина), мм, не более |
67,5x72x72 |
67,5x96x96 |
67,5x72x72 |
67,5x96x96 |
|
Масса, кг, не более |
0,195 |
0,270 |
0,195 |
0,290 |
|
Сопротивление изоляции, МОм, не менее |
500 | |||
|
Средняя наработка на отказ, ч |
50000 | |||
|
Средний срок службы, лет, не менее |
10 | |||
|
Нормальные условия измерений:
|
от +15 до +25 до 85 | |||
|
Рабочие условия измерений:
|
от 0 до +40 до 85 | |||
