Сведения о средстве измерений: 75434-19 Комплексы аппаратно-программные

Номер по Госреестру СИ: 75434-19
75434-19 Комплексы аппаратно-программные
(Аист-контроль)

Назначение средства измерений:
Комплексы аппаратно-программные «Аист-контроль»   (далее - комплексы) предназначены для измерений скорости движения транспортных средств (ТС) в зоне контроля по видеокадрам и радарным методом и скорости движения ТС на контролируемом участке по видеокадрам, измерений значений текущего времени, синхронизированных с национальной шкалой времени Российской Федерации UTC(SU), измерений текущих навигационных параметров и определения на их основе координат комплексов.

сертификация программного обеспечения
Внешний вид. Комплексы аппаратно-программные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Комплексы аппаратно-программные
Рисунок № 1
Внешний вид. Комплексы аппаратно-программные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Комплексы аппаратно-программные
Рисунок № 2
Внешний вид. Комплексы аппаратно-программные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Комплексы аппаратно-программные
Рисунок № 3

Общие сведения

Дата публикации - 02.08.2019
Срок свидетельства - 21.06.2024
Номер записи - 172283
ID в реестре СИ - 666850
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, мод. Аист-контроль, Аист-контроль,

Производитель

Изготовитель - ООО "НПП "ГОРИЗОНТ"
Страна - РОССИЯ
Населенный пункт - г.Жуковский
Уведомление о начале осуществления предпринимательской деятельности - Да

Саратов - город на юго-востоке европейской части России, административный центр Саратовской области. Это город областного значения. Вместе с пригородным Гагаринским районом город Саратов образует муниципальное образование со статусом городского округа. Крупный культурный, экономический и образовательный центр Поволжья. Входит в двадцатку крупнейших городов России, не являясь городом-миллионером, в то же время является центром Саратовской агломерации, население которой превышает 1,2 млн человек.

Он расположен на правом берегу Волгоградского водохранилища реки Волги, напротив устья реки Саратовки и города Энгельса, расположенного на противоположном берегу. Находится в 389 км от Волгограда и 442 км от Самары, в 858 км к юго-востоку от Москвы.

Это ведущий центр высшего образования, научных исследований и проектной деятельности. Помимо одного из старейших университетов России, здесь расположено более двух десятков вузов. Развито машиностроение, нефтяная и химическая промышленность.

Саратовские предприятия выпускают транспортное оборудование, трикотаж, газовое оборудование, швейные изделия, кондитерские и табачные изделия, высококачественную мебель, бытовые электрохолодильники и другие виды промышленной продукции.

Отчет "Анализ рынка поверки в Саратове" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Саратов.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 191
Выдано извещений - 0
Кол-во периодических поверок - 11
Кол-во средств измерений - 128
Кол-во владельцев - 13
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 727 дн.

Наличие аналогов СИ: Комплексы аппаратно-программные (Аист-контроль)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ООО "НПП "ГОРИЗОНТ"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
75434-19
21.06.2024
Комплексы аппаратно-программные, Аист-контроль
ООО "НПП "ГОРИЗОНТ" (РОССИЯ г.Жуковский)
ОТ
МП
2 года

Кто поверяет Комплексы аппаратно-программные (Аист-контроль)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ЦСМ Татарстан"
(RA.RU.311394)
РСТ
  • Аист-контроль
  • 1 0 1 0 1 0 1
    ООО "ВОЛЬТ-АМПЕР"
    (RA.RU.312865)
  • Нет модификации
  • 78 72 6 0 77 71 6
    ФБУ "ДАГЕСТАНСКИЙ ЦСМ"
    (RA.RU.311505)
    РСТ
  • мод. Аист-контроль
  • 25 21 4 0 25 21 4
    ФГУП "ВНИИФТРИ"
    (RA.RU.311478)
    РСТ
  • Нет модификации
  • 86 65 0 0 65 65 0
    ФБУ «КУЗБАССКИЙ ЦСМ»
    (RA.RU.311469)
    РСТ
  • Нет модификации
  • 1 1 0 0 1 1 0

    Стоимость поверки Комплексы аппаратно-программные (Аист-контроль)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Ульяновский ЦСМ
    Ульяновская область
    1878 1878

    Программное обеспечение

    Функционирование комплексов осуществляется под управлением специализированного программного обеспечения Aistcontrol.

    Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

    Таблица 1- Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Aistcontrol

    Номер версии (идентификационный номер) ПО

    не ниже 1.01 beta

    Цифровой идентификатор ПО

    8595f062b622954d2926c39bea

    8938214283c23d

    Алгоритм вычисления контрольной суммы исполняемого кода

    1


    Знак утверждения типа

    Знак утверждения типа

    наносится на корпус видеомодуля в виде наклейки и типографским способом на титульные листы руководства по эксплуатации и паспорта.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационной документации.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к комплексам аппаратно-программным «Аист-контроль»

    Приказ № 1621 от 31.07.2018 г. «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

    Комплексы аппаратно-программные «Аист-контроль». Технические условия. ТУ 26.51.64-002-27413351-2018

    Поверка

    Поверка

    осуществляется по документу 651-19-012 МП «Комплекс аппаратно-программный «Аист-контроль». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 5 апреля 2019 г.

    Основные средства поверки:

    - имитаторы параметров движения транспортных средств «Сапсан 3», регистрационный номер 51426-12 в Федеральном информационном фонде;

    - источник первичный точного времени УКУС-ПИ 02ДМ, регистрационный номер 60738-15 в Федеральном информационном фонде;

    - аппаратура навигационно-временная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS/GALILEO/SBAS NV08C-MCM, NV08C-CSM и NV08C-CSM-DR, регистрационный номер 52614-13 в Федеральном информационном фонде;

    - GNSS-приемники спутниковые геодезические многочастотные SIGMA, регистрационный номер 40862-09 в Федеральном информационном фонде.

    Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.

    Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма или наклейки.


    Изготовитель


    Общество с ограниченной ответственностью «НПП «ГОРИЗОНТ»
    (ООО «НПП «ГОРИЗОНТ»)
    ИНН 5013002043
    Адрес: 140180, Московская обл., г. Жуковский, ул. Чкалова, д. 49, помещение 23
    Телефон (факс): +7 (925) 304-40-18
    E-mail: 51475l4@gmail. com

    Заявитель


    Общество с ограниченной ответственностью «Автоматизированные интеллектуальные системы транспорта» (ООО «АИСТ»)
    ИНН 7813590782
    Адрес: 197110, г. Санкт-Петербург, ул. Большая разночинная, д. 14, литера А, офис 317
    Телефон (факс): +7 (916) 822-14-30
    Web-сайт: www.aist-hld.ru
    E-mail: a@aist-hld.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»
    Адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево
    Телефон (факс): +7 (495) 526-63-00
    Web-сайт: www.vniiftri.ru
    E-mail: office@vniiftri.ru

    Принцип действия комплексов при измерении скорости движения ТС по видеокадрам в зоне контроля основан на измерении косвенным методом путем измерения расстояния, пройденного ТС в зоне контроля видеомодуля за известный интервал времени.

    Принцип действия комплексов при измерении скорости движения ТС по видеокадрам на контролируемом участке основан на измерении косвенным методом по времени, затраченному данным ТС для преодоления участка пути. Длина последнего складывается из определяемого при установке расстояния между точками расположения видеомодулей и измеренного пути ТС в зонах контроля видеомодулей на въезде и выезде с участка. Время прохождения определяется как разность между моментами фиксации ТС видеомодулями. Для измерения скорости движения ТС по видеокадрам на контролируемом участке необходимы два комплекса.

    Принцип действия комплексов, при измерении скорости ТС радарным методом в зоне контроля, основан на измерении разности частоты высокочастотных сигналов при отражении от ТС, находящегося в зоне контроля (эффект Доплера).

    Принцип действия комплексов в части измерения значений текущего времени и координат основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью приемника, входящего в состав комплекса, автоматической синхронизации шкалы времени комплекса с национальной шкалой времени Российской Федерации UTC(SU), и записи текущего момента времени и координат в сохраняемые фото- и видеокадры, формируемые комплексом.

    Режим работы комплексов круглосуточный.

    Комплексы конструктивно состоят из видеомодуля, ИК-прожектора и радиолокационного модуля. В состав каждого видеомодуля входит IP видеокамера, управляющий контроллер, аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС, GPS (рег. № 50034-12), блок питания, LTE роутер и программное обеспечение (ПО). В зависимости от решаемых задач, в состав комплекса может входить от 1 до 4 видеомодулей и ИК-прожекторов.

    Общий вид комплексов, место нанесения знака утверждения типа представлен на рисунке 1.

    Место нанесения знака утверждения типа

    Внешний вид. Комплексы аппаратно-программные (Аист-контроль), http://oei-analitika.ru

    Рисунок 1 - Общий вид комплексов и место нанесения знака утверждения типа

    Схема пломбировки от несанкционированного доступа и маркировки комплексов представлена на рисунке 2.

    Внешний вид. Комплексы аппаратно-программные (Аист-контроль), http://oei-analitika.ru

    Заводской номер: O1-O16S Икотопитгль: ООО "АИСТ" Дата лроиэеодстээ: 24.08.2018 г.

    Место пломбировки от несанкционированного доступа

    Рисунок 2 - Схема пломбировки от несанкционированного доступа и маркировки комплексов

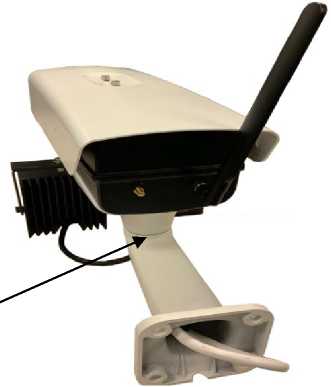

    Схема пломбирования комплексов относительно крепежа представлена на рисунке 3.

    Внешний вид. Комплексы аппаратно-программные (Аист-контроль), http://oei-analitika.ru

    Место пломбирования комплексов относительно крепежа

    Рисунок 3 - Схема пломбирования комплексов относительно крепежа


    Таблица 4 - Комплектность комплексов

    Наименование

    Обозначение

    Количество

    Комплекс «Аист-контроль» в составе:

    • - видеомодуль

    • - ИК-прожектор

    • - радиолокационный модуль

    от 1 до 4 шт. (по заказу)

    от 1 до 4 шт. (по заказу) 1 шт.

    (по заказу)

    Руководство по эксплуатации

    26.51.64-001-27413351-18.01-РЭ

    1 экз.

    Паспорт

    26.51.64-001-27413351-18.01-ПС

    1экз.

    Методика поверки

    651-19-012 МП

    1экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Пределы допускаемой абсолютной допускаемой абсолютной погрешности привязки текущего времени комплексов к шкале UTC(SU), мc

    ±10

    Границы допускаемой погрешности (по уровню вероятности 0,95 и геометрическом факторе PDOP < 3) определения координат в плане, м

    ±5

    Диапазон измерений скорости движения ТС по видеокадрам, км/ч:

    • - в зоне контроля

    • - на контролируемом участке

    Диапазон измерений скорости движения ТС в зоне контроля радарным методом, км/ч

    от 0 до 350

    от 0 до 350

    от 0 до 320

    Пределы допускаемой погрешности измерений скорости ТС по видеокадрам:

    • - в зоне контроля

    • - в диапазоне от 0 до 100 км/ч включ., км/ч

    • - в диапазоне св. 100 до 350 км/ч, %

    • - на контролируемом участке

    • - в диапазоне от 0 до 100 км/ч включ., км/ч

    • - в диапазоне св. 100 до 350 км/ч, %

    Пределы допускаемой абсолютной погрешности измерений скорости ТС в зоне контроля радарным методом, км/ч

    ±1

    ±1

    ±1

    ±1

    ±2

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Минимальная протяженность контролируемого участка, м

    200

    Ширина зоны контроля комплексов, м

    от 8 до 98

    Габаритные размеры, мм, не более:

    видеомодуль

    404

    - длина

    175

    - ширина

    164

    - высота

    ИК-прожектор

    100

    - длина

    110

    - ширина

    80

    - высота

    радиолокационный модуль

    110

    - длина

    оо

    - ширина

    99

    - высота

    31

    Масса, кг, не более:

    видеомодуль

    5

    ИК-прожектор

    0,6

    радиолокационный модуль

    0,36

    Напряжение питания сети переменного тока частотой 50 Гц, В

    от 198 до 242

    Потребляемая мощность комплексов при измерении скорости ТС в зоне

    контроля по видеокадрам, В •А, не более

    10

    Потребляемая мощность комплексов при измерении скорости ТС в зоне

    контроля радарным методом, В •А, не более

    15

    Степень защиты по ГОСТ 14254-2015

    IP 66

    Условия эксплуатации:

    - температура окружающей среды

    от -50 до +60

    - относительная влажность при температуре 25 °С, %

    до 98 %
