МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

10 сентября 2021 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

/                            л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: O23BDBE0OOFAAC539648CA55B9BBC65O36

Кому выдан: Потемкин Борис Михайлович

Действителен: с 29.03.2021 до 29.03.2022 _______________________________✓

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «10» сентября 2021 г. № 2000

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» сентября 2021 г. № 2000

Лист № 1 Регистрационный № 75434-19 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы аппаратно-программные «Аист-контроль»

Комплексы аппаратно-программные «Аист-контроль» (далее - комплексы) предназначены для измерений скорости движения транспортных средств (ТС) в зоне контроля по видеокадрам и радарным методом и скорости движения ТС на контролируемом участке по видеокадрам, измерений значений текущего времени, синхронизированных с национальной шкалой времени Российской Федерации UTC(SU), измерений текущих навигационных параметров и определения на их основе координат комплексов.

Принцип действия комплексов при измерении скорости движения ТС по видеокадрам в зоне контроля основан на измерении косвенным методом путем измерения расстояния, пройденного ТС в зоне контроля видеомодуля за известный интервал времени.

Принцип действия комплексов при измерении скорости движения ТС по видеокадрам на контролируемом участке основан на измерении косвенным методом по времени, затраченному данным ТС для преодоления участка пути. Длина последнего складывается из определяемого при установке расстояния между точками расположения видеомодулей и измеренного пути ТС в зонах контроля видеомодулей на въезде и выезде с участка. Время прохождения определяется как разность между моментами фиксации ТС видеомодулями. Для измерения скорости движения ТС по видеокадрам на контролируемом участке необходимы два комплекса.

Принцип действия комплексов, при измерении скорости ТС радарным методом в зоне контроля, основан на измерении разности частоты высокочастотных сигналов при отражении от ТС, находящегося в зоне контроля (эффект Доплера).

Принцип действия комплексов в части измерения значений текущего времени и координат основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью приемника, входящего в состав комплекса, автоматической синхронизации шкалы времени комплекса с национальной шкалой времени Российской Федерации UTC(SU), и записи текущего момента времени и координат в сохраняемые фото- и видеокадры, формируемые комплексом.

Режим работы комплексов круглосуточный.

Комплексы конструктивно состоят из видеомодуля, ИК-прожектора и радиолокационного модуля. В состав каждого видеомодуля входит IP видеокамера, управляющий контроллер, аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС, GPS (рег. № 50034-12), блок питания, LTE роутер и программное обеспечение (ПО). В зависимости от решаемых задач, в состав комплекса может входить от 1 до 4 видеомодулей и ИК-прожекторов.

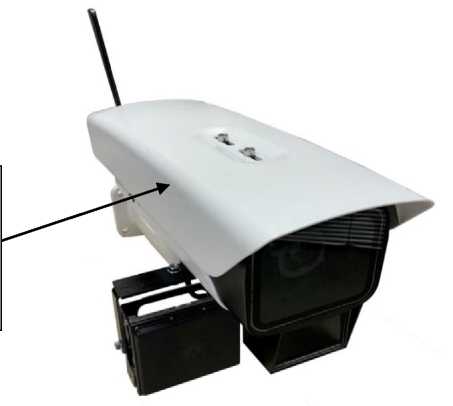

Общий вид комплексов, место нанесения знака утверждения типа представлен на рисунке 1.

Место нанесения знака утверждения типа

Рисунок 1 - Общий вид комплексов и место нанесения знака утверждения типа

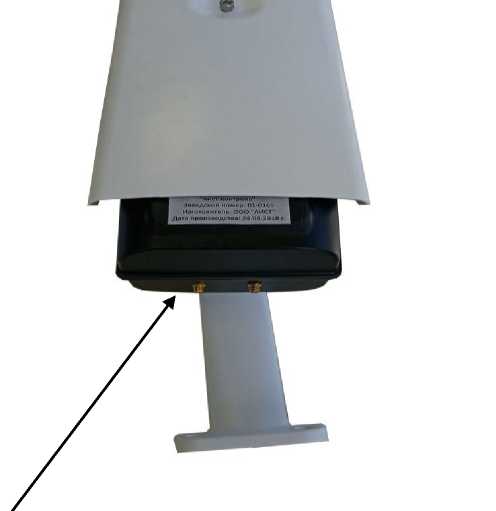

Схема пломбировки от несанкционированного доступа и маркировки комплексов представлена на рисунке 2.

есанкционированного доступа

Рисунок 2 - Схема пломбировки от несанкционированного доступа и маркировки

Место пломбировки от

комплексов

Схема пломбирования комплексов относительно крепежа представлена на рисунке 3.

Место пломбирования комплексов относительно крепежа

Рисунок 3 - Схема пломбирования комплексов относительно крепежа

Функционирование комплексов осуществляется под управлением специализированного программного обеспечения Aistcontrol.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1- Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на корпус видеомодуля в виде наклейки и типографским способом на титульные листы руководства по эксплуатации и паспорта.

Таблица 4 - Комплектность комплексов

изложены в разделе 2 «Использование по назначению» документа 26.51.64-001-27413351-8.01-РЭ «Комплексы аппаратно-программные «Аист-контроль». Руководство по эксплуатации».

Приказ № 2831 от 29.12.2018 г. «Об утверждении государственной поверочной схемы для координатно-временных измерений»

Комплекс аппаратно-программный «Аист-контроль». Технические условия. ТУ 26.51.64-002-27413351-2018.

Общество с ограниченной ответственностью «Автоматизированные интеллектуальные системы транспорта» (ООО «АИСТ»)

ИНН 7813590782

Адрес: 197110, г. Санкт-Петербург, ул. Большая разночинная, д. 14, литера А, офис 317 Телефон (факс): +7 916 822 14 30

Web-сайт: www.aist-hld.ru

E-mail: a@aist-hld.ru

Общество с ограниченной ответственностью «Орион Технолоджиз» (ООО «Орион Технолоджиз»)

ИНН 7704386650

Адрес: 119019, г. Москва, ул. Новый Арбат, д. 1, стр. 5, пом. 1, комн. № 1

Телефон (факс): +7(495) 137-95-32

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»

Адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево Телефон (факс): (495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа 30002-13 от 11.05.2018.
