Номер по Госреестру СИ: 75068-19
75068-19 Манометры дифференциальные показывающие
(Media 05, Media 5, Media 7)
Назначение средства измерений:
Манометры дифференциальные показывающие Media 05, Media 5, Media 7 (далее -манометры) предназначены для измерений разности давлений газообразных или жидких сред.
Внешний вид.
Манометры дифференциальные показывающие
Рисунок № 1
Внешний вид.
Манометры дифференциальные показывающие
Рисунок № 2
Внешний вид.
Манометры дифференциальные показывающие
Рисунок № 3
Внешний вид.
Манометры дифференциальные показывающие
Рисунок № 4
Внешний вид.
Манометры дифференциальные показывающие
Рисунок № 5
Внешний вид.
Манометры дифференциальные показывающие
Рисунок № 6
Внешний вид.
Манометры дифференциальные показывающие
Рисунок № 7
Внешний вид.
Манометры дифференциальные показывающие
Рисунок № 8
Внешний вид.
Манометры дифференциальные показывающие
Рисунок № 9
Программное обеспечение
На манометрах дифференциальных показывающих модели Media 7 установлено программное обеспечение, идентификационные данные которого приведены в таблице 1.
аблица 1 - Идентификационные данные программного обеспечения
Наименование ПО |
Идентиф икационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО |
5007 SVN2781 |
1350-0192 |
не ниже 1.00.05 |
не используется |
Программное обеспечение неизменяемое и не считываемое.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта печатным методом, на прибор наносится наклейка с изображением знака утверждения типа.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы устанавливающие требования к манометрам дифференциальным показывающим Media 05, Media 5, Media 7
ГОСТ 18140-84 Манометры дифференциальные ГСП. Общие технические условия
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 •IO4 Па
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП 202-026-218 «Манометры дифференциальные показывающие
Media 05, Media 5, Media 7. Методика поверки», утвержденному ФГУП «ВНИИМС» 15.11.2018 г.
Основные средства поверки:
Рабочие эталоны 1-го и 2-го разрядов по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60 (Регистрационный № 58794-14).
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Калибраторы-контроллеры давления PPC (Регистрационный № 27758-08).
Калибраторы давления СРС2090, СРС2000, СРН7600 в комплекте с внешними преобразователями давления СРТ6600 (Регистрационный № 59862-15).
Калибраторы давления пневматические МЕТРАН-504 Воздух-I (Регистрационный № 31057-09).
Задатчики избыточного давления Воздух-2,5 (Регистрационный номер №10610-00).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Изготовитель
Фирма «SAMSON AG», Германия
Адрес: 60314, Frankfurt am Main, WeismullerstraBe 3.
Телефон: +49 69 4009-0, факс: +49 69 4009-1507
Web-сайт: www.samson.de
Заявитель
Фирма «ALPHA Consulting GmbH», Германия Адрес: 09111, Chemnitz, Markt 19.Телефон: +49 (371) 666-58-40, факс: +49 (371) 666-58-422
E-mail: info@alpha-consulting.eu
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия манометров дифференциальных показывающих Media 05, Media 5, Media 7 основан на уравновешивании измеряемого давления силой упругой деформации измерительной пружины. Под воздействием измеряемого давления измерительная мембрана деформируется и через передаточный механизм приводит стрелку манометра во вращательное движение относительно шкалы.
Манометры могут применяться для работы с криогенными, сжиженными газами, такими как аргон, кислород или азот.
Манометры дифференциальные показывающие Media 05, Media 5, Media 7 могут быть оснащены вентильным блоком и манометром для измерений рабочего (статического) давления, а так же сигнализирующими устройствами, применяемыми для размыкания (замыкания) электрических сигнальных цепей при достижении установленных значений давления.
Манометры моделей Media 5 и Media 7 оснащены вторичными тензорезистивными преобразователями, которые встраиваются в корпус манометра и преобразуют движение стрелки манометра в нормированный электрический выходной сигнал постоянного тока.
Манометры модели Media 7 оснащены 4-дюймовым графическим цифровым дисплеем с подсветкой; функцией передачи данных (проводной или дополнительно дистанционной через встроенный GSM-модуль).
Обозначение исполнения манометров приведено в виде буквенно-цифрового кода на этикетке и имеет структуру, расшифровка которой приведена в паспорте на манометры:
Media 05, Media 5 |
5005 |
Наименование модели --------
Материал измерительной камеры ---------
Исполнение манометра для измеряемых сред Код диапазона измерений
Код корректора нуля
Другие опции
Media 7 |
5007-1 |
Наименование модели---------
С дисплеем 4“ ________________________
Код электрического питания -----------------
Дополнительные модули__________________________
GSM модуль с антенной 0 - нет, 2 - есть ------------------
Материал измерительной камеры ----------------------------
Код диапазона измерений-------------------------------------
Код мембраны
Код исполнения манометра для измеряемых сред
Код максимального рабочего избыточного (статического) давления Код выходного сигнала
Общий вид манометров представлен на рисунках 1 - 3.
По запросу заказчика манометры могут пломбироваться следующими способами:
-
- для пломбировки модели Media 05 наносится защитный лак на крышку и днище корпуса.
-
- пломбировка модели Media 5 происходит посредством замены одного из четырех винтов крышки корпуса на специальный винт с отверстием для пломбы.
-
- для пломбировки модели Media 7 просверливают отверстие на крышке и на днище корпуса
Схема пломбировки корпуса манометра представлена на рисунках 4 - 6.
Media 05
Adjusted to
600 mbar

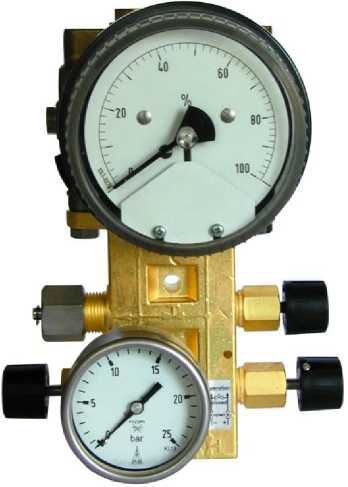

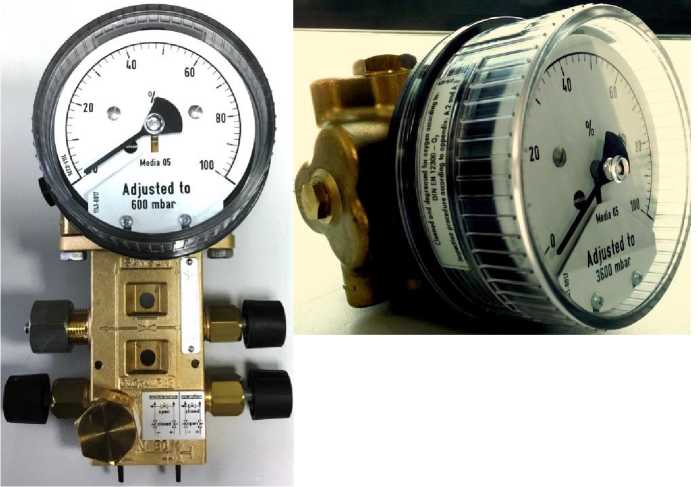

Рисунок 1 - Общий вид манометров дифференциальных показывающих Media 05
* |

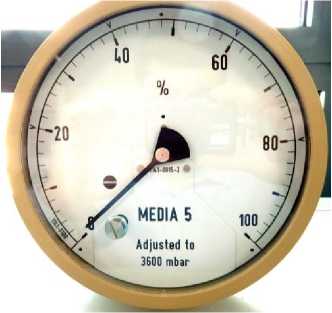

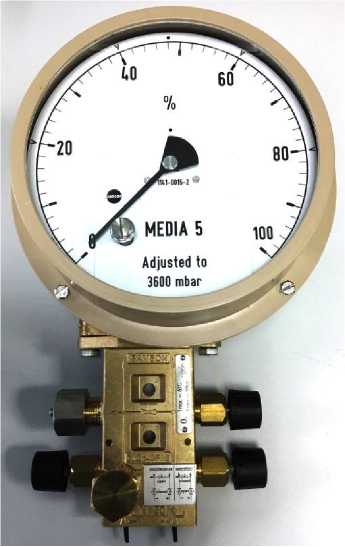

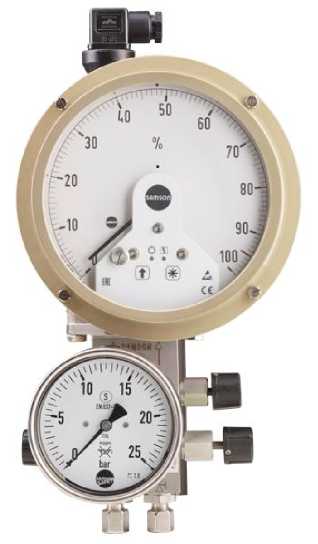

Рисунок 2 - Общий вид манометров дифференциальных показывающих Media 5

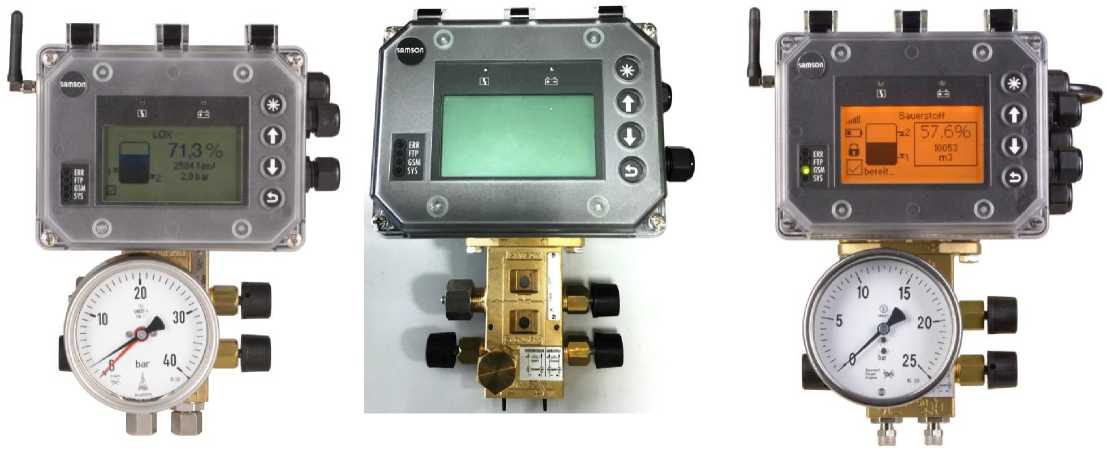

Рисунок 3 - Общий вид манометров дифференциальных показывающих Media 7
Место пломбировки манометра
Рисунок 4 - Схема пломбировки корпуса манометров дифференциальных показывающих Media 05
Место пломбировки манометра

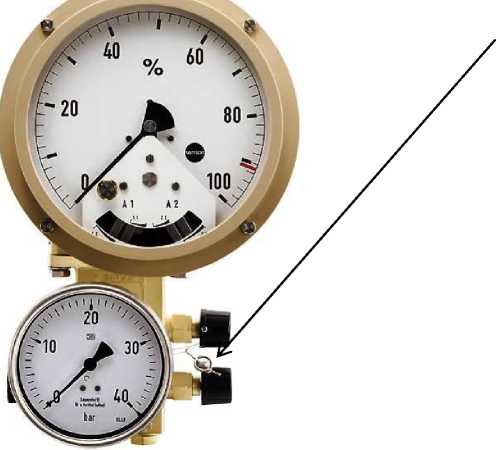

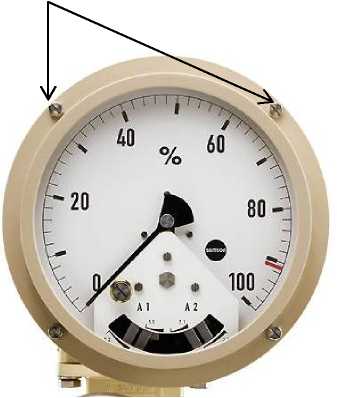

Рисунок 5 - Схема пломбировки корпуса манометров дифференциальных показывающих Media 5
Место пломбировки манометра
Место

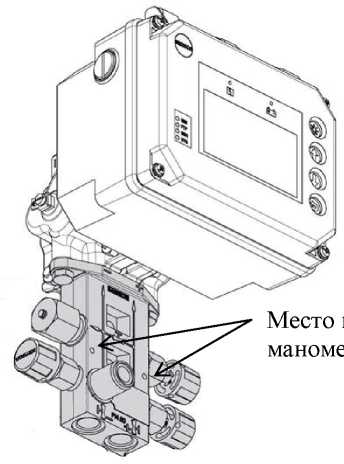

Рисунок 6 - Схема пломбировки корпуса манометров дифференциальных показывающих Media 7
Основные метрологические характеристики манометров приведены в таблице 2.
Основные технические характеристики манометров приведены в таблице 3.
Таблица 2 - Основные метрологические характеристики манометров
Наименование характеристики |
Значение характеристики | ||
Media 05 |
Media 5 |
Media 7 | |
Диапазоны измерений разности давлений, кПа 1) (мбар):
|
0 до 4 (0 до 40) 0 до 360 (0 до 3600) |
0 до 4 (0 до 40) 0 до 360 (0 до 3600) |
0 до 16 (0 до 160) 0 до 360 (0 до 3600) |
Пределы допускаемой основной приведенной (от диапазона измерений) погрешности измерений разности давлений, % 2) |
±2,5 |
±1,6 |
±1; ±1,6 3) |
Класс точности |
2,5 |
1,6 |
1; 1,6 |
Класс точности манометра для измерений рабочего (статического) давления |
1,6 |
1,0 |
1,0 |
Пределы допускаемой основной приведенной (от диапазона измерений) погрешности срабатывания сигнализирующего устройства, % |
±2 |
±2 |
±1 |
Пределы допускаемой дополнительной приведенной (от диапазона измерений) погрешности измерений разности давлений и рабочего (статического) давления, вызванной отклонением температуры окружающей среды от нормальных условий (от +21 до +25 °С) на 10 °С, % |
±0,5 |
±0,3 |
±0,2; ±0,8 3) |
Пределы допускаемой дополнительной приведенной (от диапазона измерений) погрешности срабатывания сигнализирующего устройства, вызванной отклонением температуры окружающей среды от нормальных условий (от +21 до +25 °С) на 10 °С, % |
±1,6 |
±1,0 |
±1,0 |
Максимальное рабочее избыточное (статическое) давление, МПа (бар) 3) |
от 2,5 (25) до 5 (50) з) |
от 2,5 (25) до 5 (50) 3) |
от 2,5 (25) до 6 (60) 3) |
Пределы допускаемой дополнительной приведенной (от диапазона измерений) погрешности от воздействия рабочего (статического) давления, % / 1 МПа |
±0,3 |
±0,3 |
±0,3 |
Примечания:
|
Таблица 3 - Основные технические характеристики манометров
Наименование характеристики |
Значение характеристики | ||
Media 05 |
Media 5 |
Media 7 | |
Диапазоны рабочих температур окружающей среды, °С 1) |
от -20 до +70 | ||
Относительная влажность окружающей среды, % |
от 4 до 100 | ||
Выходные сигналы: - аналоговый (в виде сигналов постоянного тока), мА |
от 4 до 20 |
от 4 до 20 | |
- цифровой |
- |
- |
+ |
Габаритные размеры манометров, мм, не более, (длинахвысота х ширина) - с вентильным блоком |
230х135х110 |
320х165х200 |
280x190x200 |
- без вентильного блока |
110x135x110 |
200x165x200 |
160x190x200 |
Масса, кг, не более: - с вентильным блоком |
6 |
6 |
6 |
- без вентильного блока |
4 |
4 |
4 |
Средняя наработка до отказа, ч, не менее |
70000 | ||
Средний срок службы, лет, не менее |
8 |
Примечания:
1) Допускается работа манометров в температурных диапазонах от минус 40 до минус 20 и от 70 до 80 °C. Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры окружающей среды от нормальных условий в этих диапазонах не нормируются.
