Номер по Госреестру СИ: 53843-13
53843-13 Манометры дифференциальные показывающие
(Media 05, Media 5, Media 6)
Назначение средства измерений:
.
Манометры дифференциальные показывающие Media 05, Media 5, Media 6 предназначены для измерений разности значений давления (перепада).
Внешний вид.
Манометры дифференциальные показывающие
Рисунок № 1
Внешний вид.
Манометры дифференциальные показывающие
Рисунок № 2
Внешний вид.
Манометры дифференциальные показывающие
Рисунок № 3
Программное обеспечение
На манометрах дифференциальных показывающих Media 6 установлено программное обеспечение, идентификационные данные которого приведены в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентифика ционное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
5006 S0191 S R_V310_B100 HEX |
1350_0191 |
V310_B100HE X |
Не используется |
— |
Программное обеспечение неизменяемое и не считываемое.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта печатным методом, а на прибор наносится наклейка с изображением знака утверждения типа.
Сведения о методиках измерений
Сведения о методиках (методах) измерений «Манометр дифференциальный показывающий Media 05. Паспорт » «Манометр дифференциальный показывающий Media 5. Паспорт » «Манометр дифференциальный показывающий Media 6. Паспорт »
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к манометрам дифференциальным показывающим Media 05, Media 5, Media 6.
-
1. ГОСТ 18140-84 «Манометры дифференциальные ГСП. Общие технические условия»
-
2. ГОСТ 22520 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
-
3. ГОСТ 8.187 «Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4x10 в ст. 4 Па».
-
4. Публикация МЭК 60770-99 «Методы оценки рабочих характеристик измерительных преобразователей».
Поверка
Поверка осуществляется по документу МИ 2124-90 «Манометры, вакуумметры, мановакуум-метры, напоромеры, тягомеры, тягонапоромеры показывающие и самопишущие. Методика поверки».Поверка модели Media 6 дополнительно проводится по документу МИ 1997-89 «Преобразователи давления измерительные. Методика поверки». При этом штуцер, обозначенный знаком «-» соединяется с атмосферой.
Изготовитель
SAMSON AG, ГерманияWeismullerstraBe 3 • 6 0314 Frankfurt am Main • Phone: +49 69 4009-0 • Fax: +49 69 4009-1507 http://www.samson.de
Испытательный центр
ГЦИ СИ ФГУП «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).Адрес: 119361, г. Москва, ул. Озёрная, 46.
Тел: (495) 437-55-77, факс: (495) 437-56-66.
Действие манометров дифференциальных показывающих Media 05, Media 5, Media 6 основано на уравновешивании измеряемого давления силой упругой деформации измерительной пружины. Под воздействием измеряемого давления измерительная мембрана деформируется и через передаточный механизм приводит стрелку манометра во вращательное движение относительно шкалы.
Различные модели манометров дифференциальных отличаются друг от друга точностными характеристиками, геометрическими размерами и массой. Модель Media 6 снабжена встроенным тензорезистивным преобразователем давления.

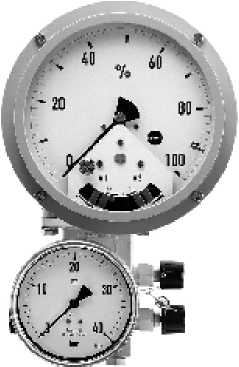

Рис. 1 Общий вид манометров дифференци
альных показывающих Media 5
Рис. 2 Общий вид манометров дифференциальных показывающих Media 05

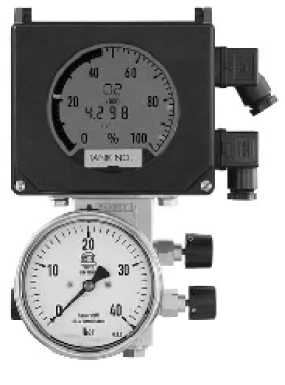

Рис. 3 Общий вид манометров дифференци
альных показывающих Media 6
Лист № 2 Всего листов 4
В комплект поставки входят :
- прибор ,
- паспорт .
представлены в таблице 1. Таблица 2
Наименование характеристики |
Media 05 |
Media 5 |
Media 6 |
Диапазоны измерений давления, кПа (мбар) |
от от 0 до 6 (от 0 до 60) до от 0 до 360 (от 0 до 3600) |
от от 0 до 6 (от 0 до 60) до от 0 до 360 (от 0 до 3600) |
от от 0 до 10 (от 0 до 100) до от 0 до 360 (от 0 до 3600) |
Аналоговый электрический выходной сигнал, мА |
- |
- |
от 4 до 20 |
Пределы допускаемой основной приведенной погрешности измерения давления, % |
±2,5 |
±1,6 |
±1 |
Влияние температуры окружающей среды, % на 10оС |
±0,5 |
±0,3 |
±0,2 |
Габаритные размеры (диаметр х длина), не более, мм |
215x110 |
300x190 |
250x200 |
Масса, не более, кг |
4,5 |
5 |
5 |
Диапазон температур окружающей среды, °С |
от минус 20 до 70* |
Лист № 3 Всего листов 4 *Допускается работа в температурном диапазоне от минус 40 до минус 20 и от 70 до 80 °С. Дополнительная погрешность в этом диапазоне не нормируется.
