Номер по Госреестру СИ: 75108-19
75108-19 Установки динамического нагружения
(ДИНА-4А)
Назначение средства измерений:
Установки динамического нагружения ДИНА-4 А (далее по тексту - установки) предназначены для измерения упругого прогиба поверхности покрытия под действием динамической нагрузки и измерения температуры дорожного покрытия при испытании несущей способности (прочности) дорожных одежд автомобильных дорог и аэродромов, а также для измерений длины пройденного пути с целью привязки «точек» измерения к ориентирам на местности.
Внешний вид.
Установки динамического нагружения
Рисунок № 1
Внешний вид.
Установки динамического нагружения
Рисунок № 2
Внешний вид.
Установки динамического нагружения
Рисунок № 3
Общие сведения
Дата публикации - 04.07.2019
Срок свидетельства - 24.05.2029
Номер записи - 171941
ID в реестре СИ - 615457
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ДИНА-4А, -,
Производитель
Изготовитель - Общество с ограниченной ответственностью «Спецдортехника» (ООО «Спецдортехника»)
Страна - РОССИЯ
Населенный пункт - г. Саратов
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет вывести информацию о всех поверках, выполненных с применением аттестованных эталонов единиц величин.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, названию, владельцу или номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Статистика
Кол-во поверок - 41
Выдано извещений - 0
Кол-во периодических поверок - 30
Кол-во средств измерений - 14
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1152 от 2019.05.24 Об утверждении типов средств измерений
№763 от 2024.03.21 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (18)
Наличие аналогов СИ: Установки динамического нагружения (ДИНА-4А)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «Спецдортехника» (ООО «Спецдортехника»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
60690-15 27.03.2030 |
Прессы гидравлические измерительные, ПГИ-500-02 Общество с ограниченной ответственностью «Спецдортехника» (ООО «Спецдортехника») (РОССИЯ г. Саратов) |
ОТ МП |
1 год |
|
75108-19 24.05.2029 |
Установки динамического нагружения, ДИНА-4А Общество с ограниченной ответственностью «Спецдортехника» (ООО «Спецдортехника») (РОССИЯ г. Саратов) |
ОТ МП |
1 год |
|
76987-19 23.12.2029 |
Измерители коэффициента сцепления портативные, ИКСп-2У Общество с ограниченной ответственностью «Спецдортехника» (ООО «Спецдортехника») (РОССИЯ г. Саратов) |
ОТ МП |
1 год |
Отчет "кто поверит (по типу СИ)" позволяет быстро собрать статистику по поверкам конкретного типа СИ.
Для запуска отчета достаточно выбрать интересующий тип СИ из списка и нажать кнопку "Кто поверит средство измерений?"
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Установки динамического нагружения (ДИНА-4А)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 41 | 9 | 11 | 30 | 0 | 41 | 11 | 30 |
Стоимость поверки Установки динамического нагружения (ДИНА-4А)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Установки имеют ПО «Измерение прочности нежестких дорожных одежд», которое предназначено для установки на ПЭВМ. Программное обеспечение, поставляемое с установкой имеет две контрольные суммы, условно разделенные на «Основной библиотеки» и «Метрологических параметров». Контрольная сумма «Основной библиотеки» (неизменная) отвечает за идентификационные признаки ПО. Контрольная сумма «Метрологических параметров» (генерируемая каждый раз при изменении метрологически значимой части ПО) отвечает за сохранность метрологически значимых характеристик в интервале между поверками.
Защита ПО реализована средствами управления доступом (пароль). Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «среДний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентиф икационные данные (признаки) |
Значение | |
|
Идентиф икационное наименование ПО |
DinaPRO.exe Измерение прочности нежестких дорожных одежд |
MainWork.dl «Основная библиотека» |
|
Номер версии (идентификационный номер) ПО |
З.хх.ххх.ххх |
1.0.0.0 |
|
Цифровой идентификатор ПО |
- |
3A3EB529ED6472B6640F0D76 BE5D89DE |
|
Другие идентификационные данные |
Алгоритм вычисления цифрового идентификатора ПО - MD5 | |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и фотохимическим способом на маркировочную табличку, закрепленную на дышле установки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в ГОСТ 32729-2014 Дороги автомобильные общего пользования. Метод измерения упругого прогиба нежестких дорожных одежд для определения прочности.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к установкам динамического нагружения ДИНА-4АТУ 29.20.23-119-93000278-2018. Установка динамического нагружения ДИНА-4А. Технические условия
Поверка
Поверкаосуществляется по документу СДТ 780.00.00.000 МП «Установки динамического нагружения ДИНА-4А. Методика поверки», утвержденному ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова» 10 октября 2018 года.
Основные средства поверки:
-
- рулетка измерительная металлическая тип PR100/5, (0-100) м,
ПГ ± (0,4+0,2(L-1)) мм, рег. № 22003-07;
-
- термометр контактный цифровой ТК-5, мод. ТК-5.06, от минус 40 °С до 250 °С, ПГ ± 0,5 °С, рег. № 41002-14;
-
- динамометр электронный переносной АЦДС-100/4И-0,5, (0-100) кН,
ПГ ± 0,12 %, рег. № 49465-12;
-
- измеритель лазерный триангуляционный тип РФ603, (0-10) мм, ПГ ± 0,25 %, рег. № 41061-09.
Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «Спецдортехника»(ООО «Спецдортехника»)
ИНН 6432000827
Адрес: 410033, г. Саратов, ул. Панфилова, 3 «А»
Телефон: (8452) 62-96-35
Факс: (8452) 62-76-74
Web-сайт: sdtech.ru
E-mail: info@ sdtech.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний им. Б. А. Дубовикова в Саратовской области»Адрес: 410065, г. Саратов, ул. Тверская, д. 51А
Телефон: (8452) 63-26-09
Факс: (8452) 63-24-26
Web-сайт: gosmera.ru
E-mail: scsm@gosmera.ru
Принцип действия установок основан на нагружении дорожной одежды расчетной динамической нагрузкой. Штамп служит для передачи динамической нагрузки на дорожное полотно. Динамическая нагрузка, создаваемая падающим грузом, эквивалентна нагрузке, передаваемой двумя парными колесами одной из сторон задней оси грузового автомобиля. При этом измеряется возникающий на поверхности дороги упругий прогиб и создаваемая динамическая нагрузка.
Установка содержит корпус прицепа, в котором расположен рабочий блок для создания динамической нагрузки со штампом в форме круга. Внутри штампа вдоль его оси установлен шток с закрепленным на нем акселерометром для измерения упругого прогиба. Между нижней нагрузочной плитой рабочего блока и основанием штампа по его оси установлен датчик измерения прикладываемой нагрузки. На нижней плите с помощью тросов закреплена горизонтальная балка, вдоль которой расположены акселерометры для измерения чаши упругого прогиба. На левом колесе прицепа установлен датчик пройденного пути. Под днищем установки расположен датчик температуры утвержденного типа рег. № в ФИФ 58744-14.
Блок управления с расположенными в нем электронными компонентами служит для управления всеми частями установки на основе поступающих сигналов от датчиков положения, измерительных датчиков и пульта ручного управления. Сигналы, поступающие в блок управления, передаются на ПЭВМ для последующей обработки.
Аккумуляторная батарея служит основным буферным питающим элементом установки и может заряжаться как от специального зарядного устройства, расположенного в автомобиле, так и от зарядного устройства, подключенного к бензогенератору.

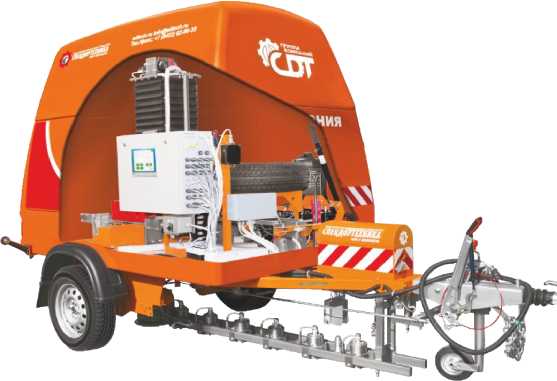

Общий вид средства измерений представлен на рисунке 1.
Рисунок 1 - Общий вид установки динамического нагружения ДИНА-4А
В целях предотвращения несанкционированного доступа к элементам регулировки в блоке управления установками он пломбируется посредством наклейки организацией изготовителем, как показано на рисунке 2.
Наклейка
Рисунок 2 - Место пломбировки блока управления установки
Таблица 4 -
|
Наименование |
Обозначение |
Количество, шт. |
|
Прицеп специальный |
СДТ 844.07.00.000 |
1 |
|
Шкаф электрический |
СДТ 844.03.00.000 |
1 |
|
Аккумуляторная батарея 6СТ-132 |
1 | |
|
Противооткатные упоры |
2 | |
|
Г енератор бензиновый |
1 | |
|
ПЭВМ и комплект кабельной разводки |
1 | |
|
Зарядное устройство |
1 | |
|
Руководство по эксплуатации «Установка динамического нагружения ДИНА-4А» |
СДТ 780.00.00.000 РЭ |
1 |
|
Методика поверки «Установки динамического нагружения ДИНА-4 А.» |
СДТ 780.00.00.000 МП |
1 |
|
Программное обеспечение для ПЭВМ на USB носителе |
1 | |
|
Руководство пользователя на программное обеспечение на USB носителе |
1 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений прикладываемой нагрузки (силы) на дорожное покрытие, кН |
от 20 до 70 |
|
Пределы допускаемой абсолютной погрешности измерений прикладываемой нагрузки (силы), кН |
± 0,1 |
|
Диапазон измерений температуры дорожного покрытия, °С |
от + 0 до + 70 |
|
Пределы допускаемой абсолютной погрешности измерений температуры дорожного покрытия, °С |
± 1 |
|
Диапазон измерений упругого прогиба, мм:
|
от 0,1 до 1,0 включ. св. 1,0 до 3,0 |
|
Пределы допускаемой абсолютной погрешности измерений упругого прогиба, мм:
|
± 0,01 ± 0,03 |
|
Пределы допускаемой приведенной к верхнему пределу измерений погрешности упругого прогиба, %:
|
± 1 ± 1 |
|
Диапазон измерений длины пройденного пути, м |
от 1 до 106 |
|
Пределы допускаемой относительной погрешности измерений длины пройденного пути, % |
± 0,05 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более:
|
3650 2000 2350 |
|
Полная масса, кг, не более |
1300 |
|
Напряжение питания установки - автономное, от аккумуляторной батареи или от внешнего источника постоянного тока номинальным напряжением, В |
12,6 |
|
Условия эксплуатации:
|
от + 0 до + 40 включ. 98 |
|
Полный средний срок службы, лет, не менее |
6 |
