Номер по Госреестру СИ: 74834-19
74834-19 Виброметры
(BALTECH VP-3410)
Назначение средства измерений:
Виброметры BALTECH VP-3410 (далее виброметры) предназначены для измерений виброускорения, виброскорости, виброперемещения.
Внешний вид.
Виброметры
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) служит для обработки, визуализации и архивации информации, которая поступает от измерительных каналов. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с виброанализатором, и не является метрологически значимым.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой виброанализатора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты ПО от преднамеренных и непреднамеренных воздействий по Р 50.2.077-2014 соответствует уровню «высокий».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
BALTECH VP-3410 | |
Идентификационное наименование ПО |
VP-3410SW |
Номер версии (идентификационный номер) ПО |
не ниже 1.0х |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типа наносится на корпус виброметра и на руководство по эксплуатации методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к виброметрам серии BALTECH VP-3410
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
Техническая документация BALTECH GmbH, Германия
Поверка
Поверкаосуществляется по документу МП 204/3-6-2019 «Виброметры BALTECH VP-3410. Методика поверки», утвержденному ФГУП «ВНИИМС» 12 февраля 2019 года.
Основные средства поверки: рабочий эталон 2-го разряда по приказу Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении Государственной поверочной схемы для средств измерения виброперемещения, виброскорости, виброускорения и углового ускорения».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
BALTECH GmbH, Германия
Адрес: Kronsforder Allee, 45, 23560, Lubeck, Germany
Тел.: +49 (0) 451-370-87-700, факс: +49 (0) 451-370-87-707
E-mail: info@baltech.biz,
Web-сайт: www.baltech.biz
Заявитель
Общество с ограниченной ответственностью «БАЛТЕХ» (ООО «БАЛТЕХ»)
ИНН 7804145619
Адрес: 194044, г. Санкт-Петербург, ул. Чугунная, д. 20, литер З, пом. №2П, №229
Тел./факс: +7 (812) 335-00-85
E-mail: info@baltech.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия виброметров основан на преобразовании вибрации контролируемого объекта в пропорциональный электрический сигнал и дальнейшей его обработке.
Виброметры представляют собой переносной прибор, состоящий из вибропреобразователя и электронного блока, снабженного интегратором (двойное или одинарное интегрирование). Виброметры позволяют измерять амплитудное значение виброускорения, среднеквадратическое значение (СКЗ) виброскорости, размах
виброперемещения. Виброметры имеют жидко-кристаллический дисплей и батарейное питание.

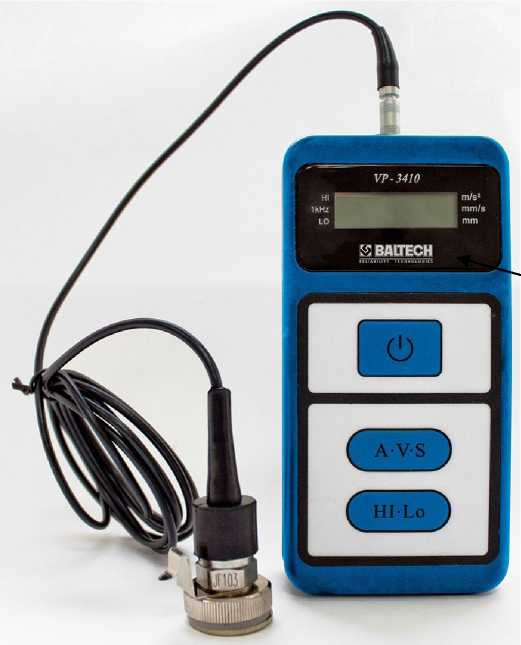

Общий вид виброметров BALTECH VP-3410 представлен на рисунке 1.
VP-3410
И ВДЬТЕСН
_
HI Lo
Рисунок 2- Общий вид виброметров BALTECH VP-3410
Место нанесения знака утверждения типа
Таблица 2 -
Наименование характеристики |
Значения |
Диапазон измерений амплитудного значения виброускорения, м/с2 |
от 1 до 199,9 |
Диапазон измерений СКЗ виброскорости, мм/с |
от 1 до 199,9 |
Диапазон измерений размаха виброперемещения, мкм |
от 1 до 1999 |
Диапазоны рабочих частот при измерении амплитудного значения виброускорения, Гц |
от 10 до 1000; от 1000 до 10000 |
Диапазон рабочих частот при измерении СКЗ виброскорости, Гц |
от 10 до 1000 |
Диапазон рабочих частот при измерении размаха виброперемещения, Гц |
от 10 до 500 |
Пределы допускаемой основной абсолютной погрешности измерений амплитудного значения виброускорения на базовой частоте 160 Гц, м/с2 |
±[(0,05 х А) ± 2 ед.мл.разр.], где А - измеренное значение виброускорения |
Пределы допускаемой основной абсолютной погрешности измерений СКЗ виброскорости на базовой частоте 80 Гц, мм/с |
±[(0,05 х V) ± 2 ед.мл.разр.], где V - измеренное значение виброскорости |
Продолжение таблицы 2
Наименование характеристики |
Значения |
Пределы допускаемой основной абсолютной погрешности измерений размаха виброперемещения на базовой частоте 45 Гц, мкм |
±[(0,06 х S) ±2 ед.мл.разр.], где S - измеренное значение виброперемещения |
Неравномерность амплитудно-частотной характеристики (АЧХ) при измерении амплитудного значения виброускорения в диапазоне рабочих частот от 10 до 1000 Гц относительно базовой частоты 160 Гц, %, не более:
|
±5 -10 |
Неравномерность амплитудно-частотной характеристики (АЧХ) при измерении амплитудного значения виброускорения в диапазоне рабочих частот от 1000 до 10000 Гц относительно базовой частоты 160 Гц, %, не более |
±5 |
Неравномерность амплитудно-частотной характеристики (АЧХ) при измерении СКЗ виброскорости в диапазоне рабочих частот относительно базовой частоты 80 Гц, %, не более:
|
±5 -10 |
Неравномерность амплитудно-частотной характеристики (АЧХ) при измерении размаха виброперемещения в диапазоне рабочих частот относительно базовой частоты 45 Гц, %, не более:
|
от -15 до +5 от -25 до +10 |
Пределы допускаемой дополнительной абсолютной погрешности при измерении виброускорения, виброскорости и виброперемещения, вызванной изменением температуры окружающей среды от нормальной до конечных значений диапазона рабочих температур на 10 °С, м/с2 (мм/с, мкм) |
±0,03D, где D - измеренное значение характеристики вибрации (виброускорения, виброскорости, виброперемещения) |
Нормальные условия измерений: температура окружающей среды, °С |
от +15 до +35 |
Условия эксплуатации: температура окружающей среды, °С |
от +0 до +50 |
Параметры электрического питания: -напряжение постоянного тока, В |
9 |
Габаритные размеры (длина х ширина х высота), мм, не более |
138 х 68 х 30 |
Масса, г, не более |
270 |
