Номер по Госреестру СИ: 74922-19
74922-19 Расходомеры ультразвуковые
(FLUXUS)
Назначение средства измерений:
Расходомеры ультразвуковые FLUXUS (далее - расходомеры) предназначены для измерений объемного расхода, объема (массы) жидкости, протекающей по напорным трубопроводам, и объемного расхода, объема (массы) газа (в том числе приведенного к
стандартным условиям).

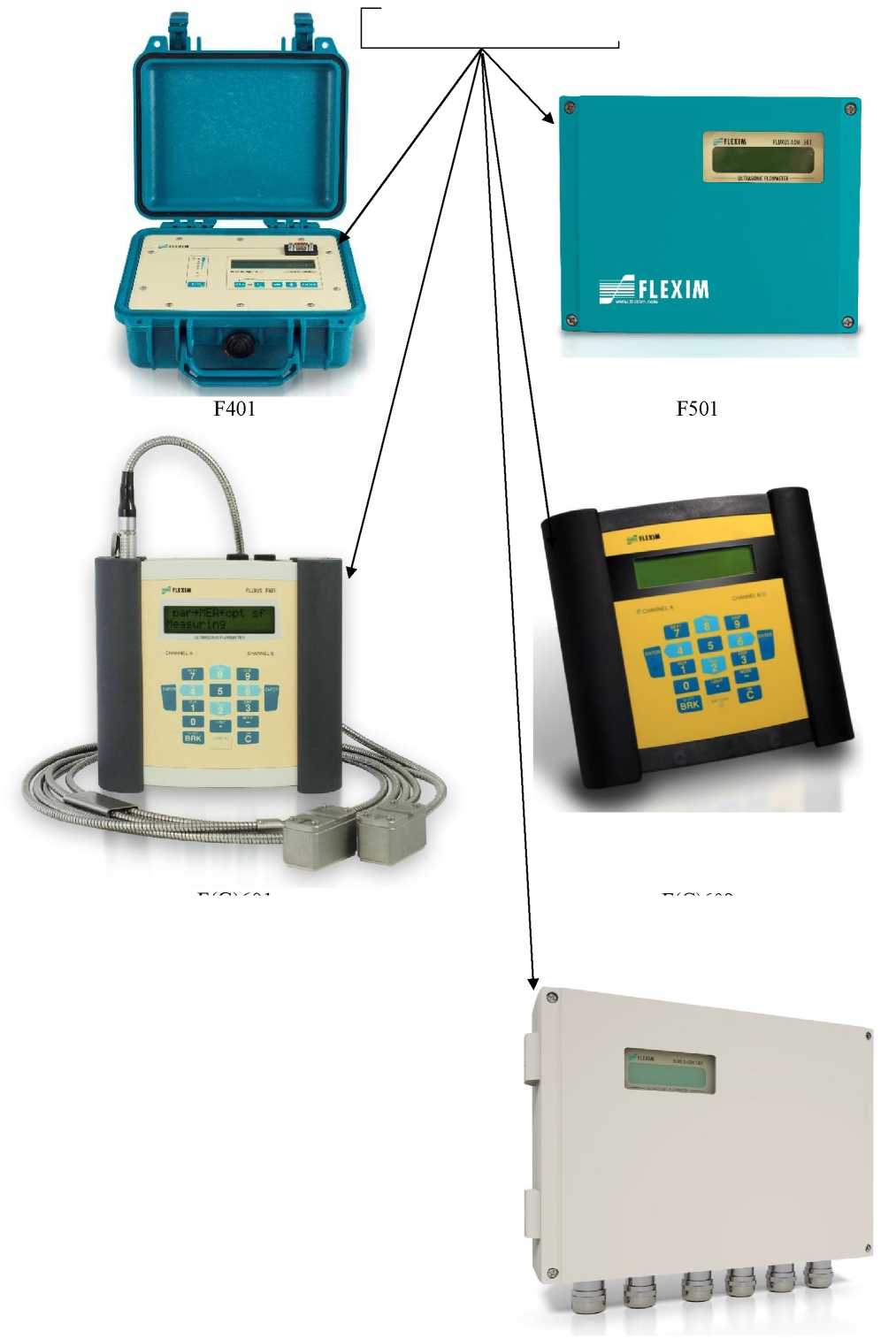

Внешний вид.
Расходомеры ультразвуковые
Рисунок № 1

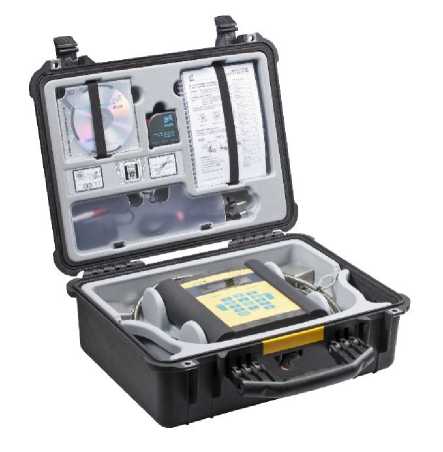

Внешний вид.
Расходомеры ультразвуковые
Рисунок № 2

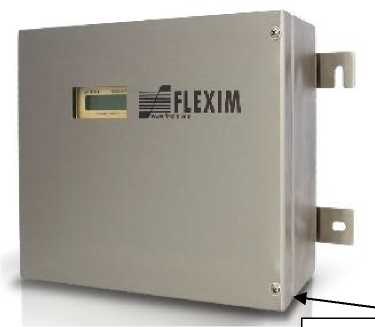

Внешний вид.
Расходомеры ультразвуковые
Рисунок № 3

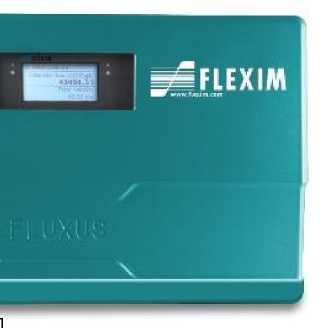

Внешний вид.
Расходомеры ультразвуковые
Рисунок № 4

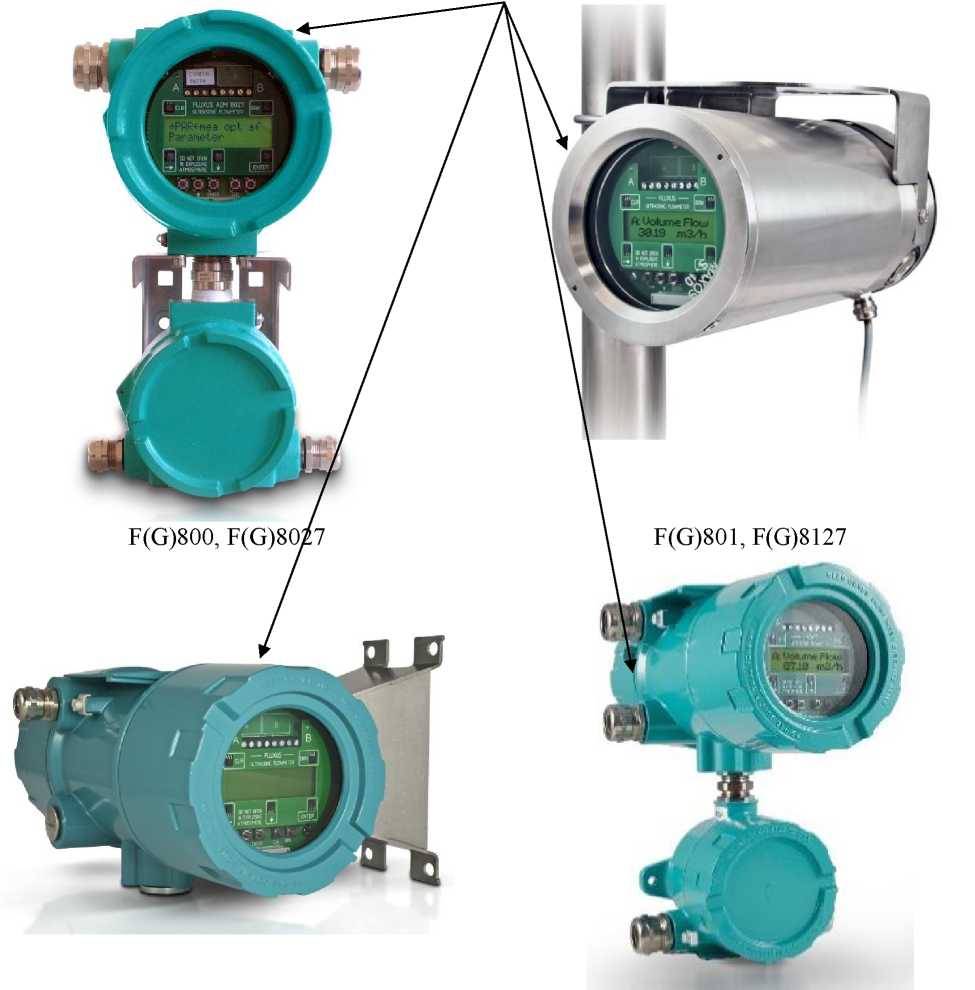

Внешний вид.
Расходомеры ультразвуковые
Рисунок № 5
Общие сведения
Дата публикации -
Срок свидетельства - 29.04.2029
Номер записи -
ID в реестре СИ - 582655
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
FLUXUS F501, FLUXUS F 704, FLUXUS ADM F8027, FLUXUS ADM 8027, Fluxus ADM 5107, FLUXUS, FlLUXUS F601 Преобразователи ультразвуковые: CDQ1NZ7 150487, FlLUXUS F601 CDS1NZ7 142825,CDQ1NZ7 143425, F808, F8027, F721, F704, F608, F601, F501, ADM F601, ADM 8027, 8027, -,
Производитель
Изготовитель - Фирма "FLEXIM Flexible Industriemesstechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник действующих аттестованных эталонов единиц величин является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/11) и содержит сведения о действующих государственных и частных аттестованных эталонах единиц величин.
Для удобства использования справочника все эталоны разделены по видам измерений в зависимости от вида измерений государственного первичного эталона, к которому осуществляется прослеживаемость. Справочник содержит более 110 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок - 791
Выдано извещений - 1
Кол-во периодических поверок - 225
Кол-во средств измерений - 529
Кол-во владельцев - 45
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 1502 дн.
Приказы РСТ, где упоминается данный тип СИ
№643 от 2020.03.27 ПРИКАЗ. О переоформлении свидетельства об утверждении типа Датчики давления ТЖИУ406-М100-АС-Вн
№2528 от 2024.10.23 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1015 от 2019.04.29 Пиказ об утверждении типов средств измерений
№1750 от 2023.08.29 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (20)
Наличие аналогов СИ: Расходомеры ультразвуковые (FLUXUS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
74922-19 Расходомеры ультразвуковые (FLUXUS) Фирма "FLEXIM Flexible Industriemesstechnik GmbH" (ГЕРМАНИЯ ) |
28363-14 Расходомеры-счетчики ультразвуковые (ВЗЛЕТ МР) АО "Взлет" (РОССИЯ г. Санкт-Петербург) |
|
74922-19 Расходомеры ультразвуковые (FLUXUS) Фирма "FLEXIM Flexible Industriemesstechnik GmbH" (ГЕРМАНИЯ ) |
84382-22 Расходомеры-счетчики ультразвуковые (УРСВ ВЗЛЕТ МР) Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.
На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.
Бесплатный
Кто поверяет Расходомеры-счетчики ультразвуковые (УРСВ ВЗЛЕТ МР)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "НЦМ ИМ. Т.Н. ПРАХОВОЙ" (RA.RU.314030) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 323 | 2 | 233 | 5 | 0 | 249 | 222 | 5 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 31 | 0 | 31 | 0 | 31 | 0 | 31 | ||
| ЗАО "ЭнергоСтрой" (RA.RU.311997) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 127 | 111 | 16 | 0 | 86 | 70 | 16 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 36 | 1 | 5 | 31 | 0 | 30 | 5 | 25 | |
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 102 | 1 | 100 | 2 | 0 | 79 | 77 | 2 | |
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ЭРИС" (RA.RU.310699) | 31 | 3 | 0 | 31 | 1 | 0 | 0 | 0 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 12 | 5 | 0 | 12 | 0 | 12 | 0 | 12 | |
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "НМОП" (RA.RU.311359) | 19 | 13 | 6 | 0 | 19 | 13 | 6 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ООО ИЦ МИТ (RA.RU.312147) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 8 | 1 | 0 | 8 | 0 | 8 | 0 | 8 | |
| АО "ТРАНСНЕФТЬ-ЗАПАДНАЯ СИБИРЬ" (RA.RU.311926) | 13 | 2 | 0 | 13 | 0 | 5 | 0 | 5 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ЭНЕРГОМЕТРИКА" (РОСС RU.0001.310101) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ФЕРРАТА" (RA.RU.310646) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ПАО "СУРГУТНЕФТЕГАЗ" (RA.RU.311692) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "МОСВОДОКАНАЛ" (RA.RU.311288) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ПРОГРЕСС АВТОМАТИКА" (RA.RU.312840) | 12 | 6 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 4 | 0 | 4 | 0 | 1 | 0 | 1 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "РКС-ЭНЕРГО" (RA.RU.314553) | 8 | 8 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 6 | 4 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 4 | 2 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ООО "НПО "АПК" (RA.RU.312228) | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Расходомеры-счетчики ультразвуковые (УРСВ ВЗЛЕТ МР)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Вологодский ЦСМ Вологодская область |
5758 | 5568 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
268 | 5568 |
|
ФБУ УРАЛТЕСТ Свердловская область |
9656 | 5568 |
|
ФБУ Ярославский ЦСМ Ярославская область |
5790 | 5568 |
|
ФБУ Ярославский ЦСМ Ярославская область |
6367 | 5568 |
Программное обеспечение
Расходомеры имеют встроенное программное обеспечение (далее - ПО). ПО устанавливается в энергонезависимую память при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано или прочитано через какой-либо интерфейс.
В функции ПО входит сбор измерительной информации, ее обработка, представление на дисплее, хранение результатов во внутренней памяти и передача измеренных и вычисленных значений через интерфейсы связи.
Пределы допускаемой погрешности расходомеров установлены с учетом влияния ПО на метрологические характеристики.
Конструкция расходомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Clampon |
|
Номер версии (идентификационный номер) ПО |
6.01 и выше |
|
Цифровой идентификатор ПО |
закрыт производителем* |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
закрыт производителем* |
|
* контрольные суммы ПО недоступны в ходе эксплуатации СИ | |
Знак утверждения типа
Знак утверждения типананосится на боковую панель электронного блока расходомера в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам ультразвуковым FLUXUS
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
Техническая документация фирмы-изготовителя
Поверка
Поверка осуществляется по документу МП 2550-0337-2019 «ГСИ. Расходомеры ультразвуковые FLUXUS. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 20.01.2019 г.Основные средства поверки:
- рабочий эталон объемного расхода жидкости 3-го разряда в соответствии с приказом Росстандарта от 07.02.2018 № 256, часть 1 (установка поверочная с диапазоном измерений не менее, чем у поверяемого расходомера с погрешностью не более 1/3 пределов допускаемой погрешности поверяемого расходомера);
- установка поверочная расходомерная 1-го разряда по ГОСТ Р 8.618-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Изготовитель
Фирма «FLEXIM Flexible Industriemesstechnik GmbH», Германия
Адрес: Boxberger Strage 36 12681 Berlin, Germany
Телефон:+49 30 93 66 76 60
Факс: +49 30 93 66 76 80
Заявитель
Акционерное общество «Теккноу» (АО «Теккноу»)
ИНН 7801079340
Адрес: 199155, г. Санкт-Петербург, улица Уральская, дом 17, корп. 3, литер Е, пом. 24Н, офис 4
Телефон: +7 (812) 324-56-27
Факс +7 (812) 324-56-29
Web-сайт: www.tek-know.ru
E-mail: info@tek-know.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
Принцип действия расходомеров основан на измерении времени прохождения ультразвуковых импульсов по направлению движения жидкости (газа) и против него. Разность этих времен пропорциональна средней скорости движения жидкости (газа) по трубопроводу. Зная эпюру распределения скоростей в месте установки ультразвуковых датчиков и площадь внутреннего сечения трубопровода, можно определить расход и количество жидкости (газа).
При повышенном содержании газовых или твердых включений в измеряемой среде (более 10 % по объему) расходомер автоматически переходит в допплеровский режим измерений NoiseTrek (индикаторный режим, состояние отображается на дисплее и фиксируется в энергонезависимой памяти).
В состав расходомеров входят, в зависимости от модели и исполнения, одна или две пары ультразвуковых преобразователей, блок электроники, комплект термометров сопротивления. По заказу расходомер может комплектоваться специальным ультразвуковым датчиком для измерения толщины стенки трубопровода при известных данных о материале трубопровода и/или скорости звука в этом материале (индикаторный режим), аналоговым или GPRS/UMTS/LTE модемом, модулем регистрации и передачи измеряемых параметров.
Ультразвуковые преобразователи, установленные с помощью специального приспособления снаружи трубопровода, излучают (принимают) ультразвуковые импульсы под углом к продольной оси трубопровода с частотой 1000 имп/с. При измерении расхода среды с температурой поверхности трубопровода более 200 С для крепления преобразователей применяется специальное монтажное приспособление WaveInjector.
Блок электроники формирует все необходимые команды для ультразвуковых преобразователей, обрабатывает полученную информацию, отображает на табло значения расхода, объема, массы жидкости и расхода, объема, массы газа, скорости потока и скорости звука в среде.
Расходомеры выпускаются различных моделей, предназначенных для измерений расхода, объема (массы) жидкости (модели F401, F501, F502, F601, F608, F704, F705, F706, F721, F800, F801, F808, F809, F8027, F8127), расхода, объема (массы) газа, объема газа (модели G601, G608, G704, G705, G706, G721, G800, G801, G808, G809, G8027, G8127). Фактор сжимаемости природного газа рассчитывается в соответствии с алгоритмом AGA8-92DC или вносится в память расходомера, или подается с хроматографа по цифровому или аналоговому входу
Модели расходомеров также отличаются портативной или стационарной компоновкой, и количеством аналоговых и цифровых выходов, материалом корпуса (нержавеющая сталь или алюминий).
При выборе места установки расходомеров необходимо иметь прямой участок трубопровода выше по потоку длиной от 5 до 50 Ду (в зависимости от местного сопротивления) и ниже по потоку от 3 до 10 Ду (где Ду - условный внутренний диаметр трубопровода), более подробная информация по требуемым прямым участкам указана в Руководстве по эксплуатации.
Общий вид расходомеров показан на рисунке 1.
Места пломбирования
F(G)608
F(G)704
F(G)601
F(G)608
F(G)705/ F(G)706
7
7
F(G)721
Места пломбирования
F(G)801, F(G)8127
__
F(G)800, F(G)8027
F(G)808
F(G)809
Рисунок 1- Общий вид расходомеров
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Расходомер ультразвуковой FLUXUS |
- |
1 шт. |
|
Комплект монтажный |
- |
1 экз. |
|
Транспортировочный чемодан |
- |
i 1 1 шт. |
|
Толщиномер |
- |
i 1 1 шт. |
|
Руководство по эксплуатации |
UM FLUXUSV4-4-1RU |
1 экз. |
|
Наименование |
Обозначение |
Количество |
|
Методика поверки |
МП 2550-0337-2019 |
1 экз. |
|
Паспорт |
1 экз. | |
|
Примечание: 1 - в зависимости от модели, комплектации, по заказу | ||

Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для моделей | ||||
|
F401 |
F501. F502 |
F(G)601. F(G)608 |
F(G)704. F(G)705. F(G) 706. F(G) 721 |
F(G)800. F(G)801. F(G)808. F(G)808. F(G) 8027. F(G) 8127 | |
|
Диапазон измерений скорости потока, м/с: жидкости газа |
от -25 до -0,01 и от 0,01 до 25 от -35 до -0,01 и от 0,01 до 35 | ||||
|
Наибольший расход (в зависимости от Ду), м3/ч |
от 2.83 Ду\ц\'2 Vmin 10 3 до 2.83 Д\мЛ\2 Vmax х10 3 ДуМ1\. ДуМАХ - минимальное и максимальное значение диаметра условного прохода трубопровода. мм; Vmin; VMAX - минимальное и максимальное значение скорости потока. м/с | ||||
|
Номинальный диаметр трубопровода1-, мм |
от 6 до 6500 | ||||
|
Пределы допускаемой относительной погрешности при измерении расхода и объема жидкости, % |
±2 |
±(2.0 (1.0) 2)+ 0.21)/V) (для V< 0.5 м/с) ±(1.0 (0.5))2) (для V >0.5 м/с) V - значение средней скорости измеряемой среды. м/с | |||
|
Наименование характеристики |
Значение для моделей | ||||
|
F401 |
F501, F502 |
F(G)601, F(G)608 |
F(G)704, F(G)705, F(G) 706, F(G) 721 |
F(G)800, F(G)801, F(G)808, F(G)808, F(G) 8027, F(G) 8127 | |
|
Пределы допускаемой относительной погрешности при измерении расхода и объема газа в рабочих условиях, % |
- |
±2(±1)2) | |||
|
Примечание: Знак "F" в названии модели означает расходомер для жидкости, "G" - расходомер для газа;
| |||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для моделей | ||||
|
F401 |
F501, F502 |
F(G)601, F(G)608 |
F(G)704, F(G)705, F(G) 706, F(G) 721 |
F(G)800, F(G)801, F(G)808, F(G)808, F(G) 8027, F(G) 8127 | |
|
Напряжение питания переменного тока частотой (50 ± 1) Гц, В |
от 100 до 240 | ||||
|
Напряжение питания постоянного тока, В |
12 |
от 10,5 до 36 |
от 7,2 до 15 |
от 10,5 до 361) | |
|
Потребляемая мощность, Вт, не более |
6 |
10 |
6 |
15 |
4; 81) |
|
Габаритные размеры (без измерительного участка) (длина; ширина; высота), мм, не более |
273; 247; 127 |
180; 71; 140 |
500; 4100; 1901 |
280; 70; 200 |
349; 195; 2921;) 277; 188; 1781) |
|
Масса, кг, не более |
3,1 |
1,7 |
1,9 |
5,4 |
6; 8,52) |
|
Диапазон температуры окружающего воздуха, °С |
от -10 до +50п |
от -10 до +601) |
от - 40 до +601) | ||
|
Диапазон температуры измеряемой среды, °С жидкость: газ: |
от - 40 до +100 |
от - 170 до + 6002) от - 40 до + 200 | |||
|
Относительная влажность окружающего воздуха, % |
до 95 | ||||
|
Значение для моделей | |||||
|
Наименование характеристики |
F401 |
F501, F502 |
F(G)601, F(G)608 |
F(G)704, F(G)705, F(G) 706, F(G) 721 |
F(G)800, F(G)801, F(G)808, F(G)808, F(G) 8027, F(G) 8127 |
|
Объем энергонезависимой памяти, количество измерений, не менее |
100000 | ||||
|
Маркировка взрывозащиты |
- |
2Ex nA nC [ic] IIC T6/T4 Gc; Ex tb IIIC ^00°С Db |
2Ex nA nC [ic] IIC T4 Gc; Ex tb IIIC T120°C Db |
1Ex d e IIC T4 Gb; 1Ex d e IIC T6 Gb; 1Ex d e IIB T4 Gb; 1Ex d e IIB T6 Gb; 1Ex d e [ib] IIB T4 Gb; 1Ex d e [ib] IIC T4 Gb; 1Ex d e ia IIB T4 Gb; 1Ex d e ia IIC T4 Gb; Ex tb IIIC T100°C Db; 1Ex d e ia IIC T6 Gb | |
|
Средний срок службы, лет |
10 | ||||
|
Средняя наработка на отказ, ч |
63000 | ||||
Примечание:
-
1) - в зависимости от модели и (или) от ультразвукового преобразователя;
-
2) -с применением устройства Waveinjector.
