Номер по Госреестру СИ: 74942-19
74942-19 Резервуары стальные вертикальные цилиндрические
(РВС-5000, РВСП-5000)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВС-5000, РВСП-5000 (далее -резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 3
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 4
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 5
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 6
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 7
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 8
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 9
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 10
Общие сведения
Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 582635
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - ПАО "АК Востокнефтезаводмонтаж"
Страна - РОССИЯ
Населенный пункт - г.Уфа
Уведомление о начале осуществления предпринимательской деятельности - Да
После предварительного распознавания графических файлов с описаниями типов СИ появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Статистика
Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 12
Кол-во средств измерений - 6
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№1015 от 2019.04.29 Пиказ об утверждении типов средств измерений
Наличие аналогов СИ: Резервуары стальные вертикальные цилиндрические (РВС-5000, РВСП-5000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ПАО "АК Востокнефтезаводмонтаж"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
73097-18 |
Резервуары стальные вертикальные цилиндрические, РВС-700, РВС-1000, РВС-2000 ПАО "АК Востокнефтезаводмонтаж" (РОССИЯ г.Уфа) |
ОТ МП |
5 лет |
|
74952-19 |
Резервуары стальные вертикальные цилиндрические, РВС-1000, РВС-2000, РВСП-5000 ПАО "АК Востокнефтезаводмонтаж" (РОССИЯ г.Уфа) |
ОТ МП |
5 лет |
|
74942-19 |
Резервуары стальные вертикальные цилиндрические, РВС-5000, РВСП-5000 ПАО "АК Востокнефтезаводмонтаж" (РОССИЯ г.Уфа) |
ОТ МП |
5 лет |
Отчет формирует список типов СИ, сроки действия сертификатов на которые истекает в ближайшие 2 года.
При формировании списка есть возможность применить фильтр по видам измерений или искать по всем типам Си реестра ФГИС АРШИН.
Красным цветом выделяются типы СИ по которым возможность продления уже невозможна (менее 40 дней до окончания срока).
По каждому типу СИ (если есть возможность) дополнительно из описаний типа выводятся контактные данные изготовителя, испытательного центра и заявителя испытаний.
Кто поверяет Резервуары стальные вертикальные цилиндрические (РВС-5000, РВСП-5000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Резервуары стальные вертикальные цилиндрические (РВС-5000, РВСП-5000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан |
44100 | 44100 |
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист технического паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-5000, РВСП-5000
ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки»
ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. №256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Поверка
Поверкаосуществляется по документу ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
-
- рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом измерений 20 м, с грузом Р20У2Г (рег. № 51171-12);
-
- рулетка измерительная металлическая Р, 2 класса точности, с верхним пределом измерений 30 м, с кольцом Р30У2К (рег. № 51171-12);
-
- толщиномер ультразвуковой БУЛАТ 2, диапазон измерений толщины от 0,6 до 20 мм, nr±(0,001h+0,03) мм (рег. № 46426-11);
-
- нивелир оптический ADA Ruber-X32, диапазон измерений углов от 0 до 360, СКП измерения ±2,0 мм (рег. № 43704-10);
-
- теодолит оптический RGK TO-15, диапазон измерения углов: вертикальных от минус 55 до 60, горизонтальных от 0 до 360, ±15” (рег. № 55446-13);
-
- штангенциркуль ТТТЦ-Т, ПГ±0,1 мм (рег. № 22088-07);
-
- динамометр пружинный ДПУ-0,001-2, (0-100) Н, ПГ±2 % (рег. № 1808-63);
-
- термометр ртутный стеклянный лабораторный ТЛ-4, ЦД 0,1 °С, (рег. № 303-91)
-
- линейка измерительная металлическая, (0-500) мм, ПГ±0,1 мм (рег. № 20048-05)
-
- анемометр цифровой АТТ-1002, (0,8-30) м/с (рег. № 46056-11);
-
- ареометр стеклянный для нефти АНТ-1, ТД 0,5 кг/м3 (рег. № 37028-08);
-
- газоанализатор взрывоопасных паров Сигнал-4, ПГ±20 % (рег. № 38260-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
Изготовитель
Публичное акционерное общество «Акционерная компания Востокнефтезаводмонтаж» (ПАО «АК ВНЗМ»)
ИНН 0277015293
Адрес: 450064, Республика Башкортостан, г. Уфа, ул. Нежинская, д. 11/1
Телефон: +7 (347) 242-95-10
Заявитель
Филиал публичного акционерного общества «Акционерная нефтяная Компания «Башнефть» «Башнефть-Уфанефтехим» (Филиал ПАО АНК «Башнефть» «Башнефть-Уфанефтехим»)
ИНН 0274051582
Адрес: 450045, Республика Башкортостан, г. Уфа, г. Уфа-45
Телефон: +7 (347) 261-61-61
E-mail: info_bn@bashneft.ru
Web-сайт: www.bashneft.ru
Испытательный центр
Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)
Адрес: 420029, РТ, г. Казань, ул. 8 Марта, д.13, офис 33
Телефон/факс: +7 (843) 513-30-75
Web-сайт: www.metrolog-kazan.ru
E-mail: metrolog-kazan@mail.ru
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочным таблицам резервуаров.
Резервуары РВС-5000 представляют собой стальные вертикальные конструкции цилиндрических и телескопических форм с днищем и стационарной крышей без понтона.
Резервуары РВСП-5000 представляют собой стальные вертикальные конструкции цилиндрической формы с днищем, стационарной крышей и алюминиевым понтоном.
Тип резервуаров - наземный вертикальный сварной. Стенка резервуаров состоит из цельносварных поясов рулонной сборки. Резервуары оборудованы шахтной лестницей, люками-лазами, приемо-раздаточными устройствами для обслуживания во время эксплуатации, системой тушения пожара, молниезащитой и защитой от статического электричества.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в первом поясе резервуаров.
Основные конструкции резервуаров РВСП-5000 №№ 705, 717 выполнены из конструкционной низколегированной стали (ГОСТ 19281-74) марки 09Г2С. Основные конструкции резервуаров РВСП-5000 №№ 716, 718, 719, РВС-5000 №№ 708, 715, 720, 721, 722, 723, 724, 725, 727, 728, 729 выполнены из углеродистой горячекатаной стали (ГОСТ 380-50) марки Ст.3. Тип размещения резервуаров - наземный. Фундамент резервуаров РВСП-5000 соответствует требованиям ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия».
Резервуары расположены на территории Филиала ПАО АНК «Башнефть» «Башнефть-Уфанефтехим», по адресу: 450045, Россия, Республика Башкортостан, г. Уфа-45.
Общий вид резервуаров стальных вертикальных цилиндрических РВС-5000 №№ 708, 715, 720, 721, 722, 723, 724, 725, 727, 728, 729, РВСП-5000 №№ 705, 716, 717, 718, 719 представлен на рисунках 1-15.
Рисунок 1 - Общий вид резервуара РВС-5000 № 708
Рисунок 2 - Общий вид резервуара РВС-5000 № 715
-3tJI
Рисунок 3 - Общий вид резервуара РВС-5000 № 720
|
- "ill |
_ ’.Чии | |
|
Ц-3 |
ЕГП' | |
|
7211 |
7ii
—I—* •
• ■
... t!,r
Рисунок 4 - Общий вид резервуара РВС-5000 № 721

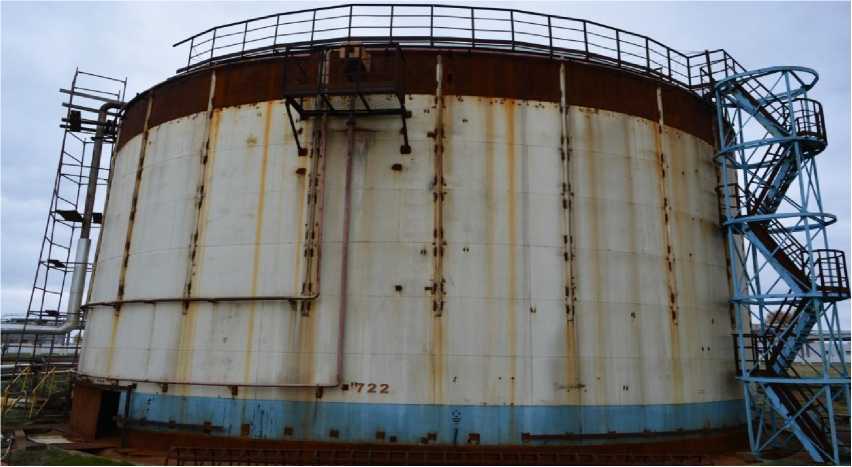

Рисунок 5 - Общий вид видимой части конструкции резервуара РВС-5000 № 722
гисунок о - иощии вид резервуара гв^-эиии /zj

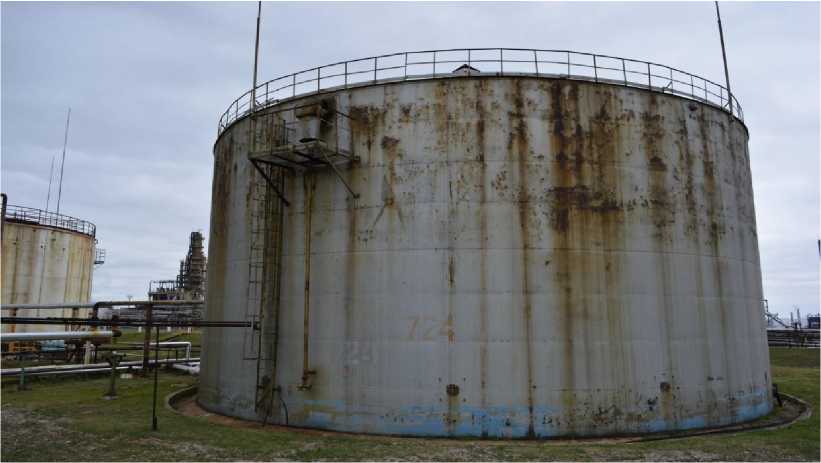

Рисунок 7 - Общий вид резервуара РВС-5000 № 724
Рисунок 8 - Общий вид резервуара РВС-5000 № 725
Рисунок 9 - Общий вид резервуара РВС-5000 № 727

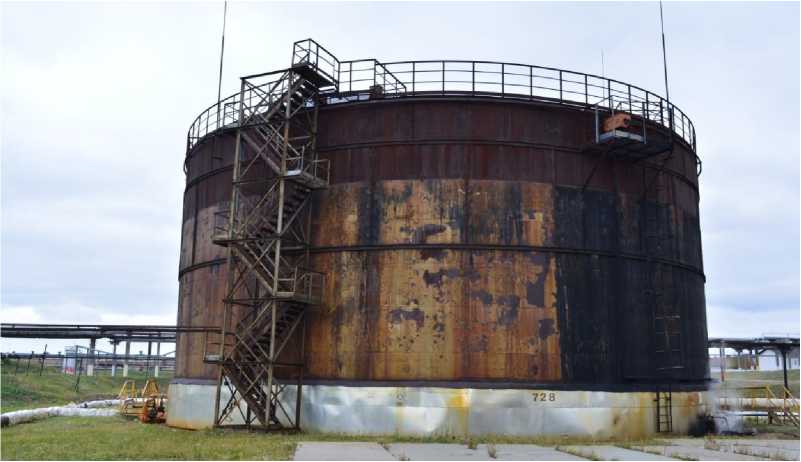

Рисунок 10 - Общий вид резервуара РВС-5000 № 728
Рисунок 11 - Общий вид резервуара РВС-5000 № 729
Рисунок 12 - Общий вид резервуара РВСП-5000 № 705
Рисунок 13 - Общий вид резервуара РВСП-5000 № 716
Рисунок 14 - Общий вид резервуара РВС-5000 № 717
Рисунок 15 - Общий вид видимой части конструкции резервуара РВСП-5000 № 718
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-5000, РВСП-5000 не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 -
|
Наименование характеристики |
Значения |
|
Тип резервуара |
РВС-5000 РВСП-5000 |
|
Номинальная вместимость, м3 |
5000 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % |
±0,10 |
|
Условия эксплуатации:
|
от -40 до +40 от 84 до 106,7 98 |
