Номер по Госреестру СИ: 74325-19
74325-19 Приборы электроизмерительные универсальные
(DIRIS)
Назначение средства измерений:
Приборы электроизмерительные универсальные серии DIRIS (далее - приборы) предназначены для измерений, регистрации, отображения и передачи по цифровым интерфейсам параметров электрических величин в сетях переменного тока промышленной частоты: напряжения и силы переменного тока, частоты переменного тока, коэффициента мощности, активной, реактивной, полной мощности.
Внешний вид.
Приборы электроизмерительные универсальные
Рисунок № 1
Внешний вид.
Приборы электроизмерительные универсальные
Рисунок № 2
Внешний вид.
Приборы электроизмерительные универсальные
Рисунок № 3
Внешний вид.
Приборы электроизмерительные универсальные
Рисунок № 4
Внешний вид.
Приборы электроизмерительные универсальные
Рисунок № 5
Внешний вид.
Приборы электроизмерительные универсальные
Рисунок № 6
Внешний вид.
Приборы электроизмерительные универсальные
Рисунок № 7
Внешний вид.
Приборы электроизмерительные универсальные
Рисунок № 8
Внешний вид.
Приборы электроизмерительные универсальные
Рисунок № 9
Программное обеспечение
Приборы работают под управлением встроенного программного обеспечения (ПО), которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. ПО заносится в защищенную от записи память микропроцессора приборов предприятием-изготовителем и недоступно для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер ПО) |
Не ниже 1.00 |
Цифровой идентификатор ПО |
- |
Поверка
Поверкаосуществляется по документу ИЦРМ-МП-012-18 «Приборы электроизмерительные
универсальные серии DIRIS. Методика поверки», утвержденному ООО «ИЦРМ» 29.10.2018 г.
Основные средства поверки: калибратор переменного тока Ресурс-К2М (регистрационный номер в Федеральном информационном фонде № 31319-12); установка поверочная универсальная УППУ-МЭ 3.1K (регистрационный номер в Федеральном информационном фонде № 39138-08); трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде № 27007-04); амперметр Д5090 (регистрационный номер в Федеральном информационном фонде
№ 10195-85).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель корпуса прибора.
Изготовитель
Фирма «SOCOMEC S.A.S.», Франция
Адрес: 1, rue de Westhouse, B.P. 60010, 67235 Benfeld Cedex, France
Телефон (факс): +(33) 3 88 57 41 41 (+(33) 3 88 57 78 78)
Web-сайт: http://www.socomec.com
Заявитель
Общество с ограниченной ответственностью «Эквипмент трансфер сервис» (ООО «ЭТС»)
Адрес: 142700, Московская обл., Ленинский р-н, г. Видное, ул. Ольховая, д. 9, пом. 11 Телефон (факс): +7 (499) 922-10-12
Web-сайт: http://www.entel.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия приборов основан на аналого-цифровом преобразовании входных сигналов напряжения и силы переменного тока с последующей математической и алгоритмической обработкой измеренных величин. Полученные результаты измерений отображаются на дисплее прибора, сохраняются в памяти приборов и передаются через коммуникационные интерфейсы (Ethernet, RS485, USB, Profibus) в информационные системы и системы управления более высокого уровня.
Приборы относятся к классу микропроцессорных программируемых измерительновычислительных приборов, состоящих из электронного блока и встроенного в него программного обеспечения.
Приборы имеют 4 входа для измерений напряжения переменного тока и 3 или 4 входа для измерений силы переменного тока. Измерение напряжения переменного тока может осуществляться как непосредственным подключением прибора к электрической цепи, так и через трансформаторы напряжения. Измерение силы переменного тока возможно только через трансформаторы (датчики) тока. Приборы измеряют среднеквадратические значения напряжения и силы переменного тока.
Для защиты измеренных и запрограммированных параметров от несанкционированного доступа, приборы имеют защиту в виде пользовательского пароля. Программирование приборов и получение результатов измерений возможно разными способами: непосредственно на приборе с помощью функциональных кнопок, с помощью внешнего ПО для программирования Easy Config, через интерфейс RS485 с использованием протокола Modbus.
Приборы выпускаются в следующих модификациях: DIRIS A-10, DIRIS A-20, DIRIS A-30, DIRIS A-40, DIRIS A-41, DIRIS A60, DIRIS Q800.
Модификации приборов отличаются друг от друга функциональностью, количеством цифровых/релейных входов/выходов, интерфейсами связи и имеют различные исполнения в зависимости от варианта монтажа.
Для измерений силы переменного тока в модификации DIRIS A-40 используются следующие виды датчиков:
-
- датчики для измерений силы переменного тока неразъемные: TE-18; TE-25; TE-35; TE-45; TE-55; TE-90;
-
- датчики для измерений силы переменного тока разъемные: TR-10; TR-16; TR-24; TR-36;
-
- датчики для измерений силы переменного тока гибкие (датчики Роговского): TF-55; TF-120; TF-300.
Основные узлы приборов: входные первичные преобразователи напряжения и тока, АЦП, микропроцессор, схема интерфейсов, блок питания, дисплей.
Конструктивно приборы выполнены в ударопрочных, пылезащищенных, пластмассовых корпусах либо щитового крепления, либо с креплением на DIN-рейку.
На передней панели приборов расположены жидкокристаллический дисплей, функциональные кнопки управления и светодиодные индикаторы. Клеммы для подключения к измерительной цепи, цепи питания и интерфейсы у приборов для щитового монтажа расположены на тыльной панели корпуса, у приборов для монтажа на DIN-рейку - на боковых панелях.
Общий вид приборов представлен на рисунках 1 - 9.
Пломбирование приборов электроизмерительных универсальных серии DIRIS не предусмотрено.
Знак поверки наносится на лицевую панель корпуса прибора.
Место нанесения знака поверки
Рисунок 1 - Общий вид приборов DIRIS A-10

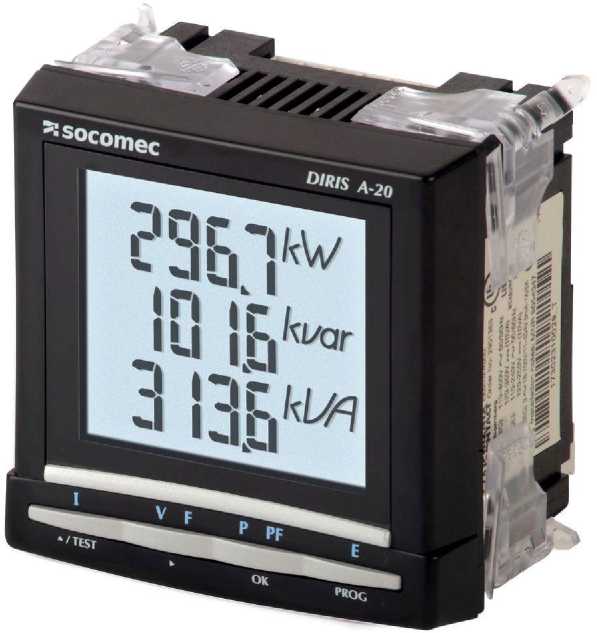

Рисунок 2 - Общий вид приборов DIRIS A-20

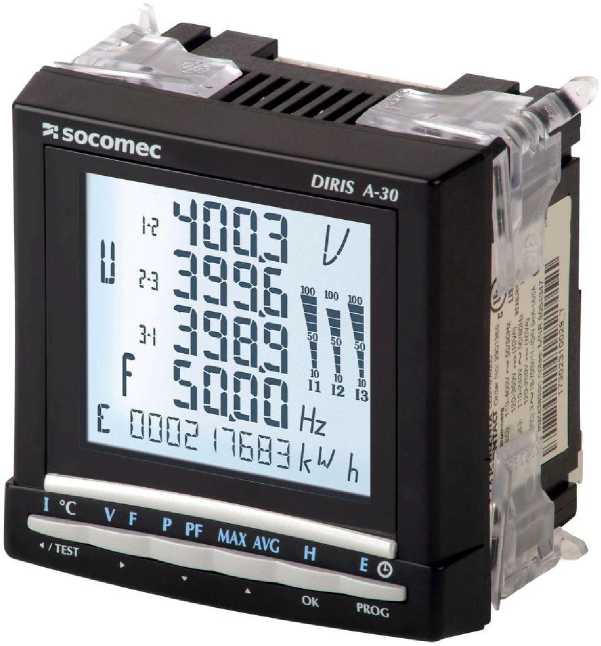

Рисунок 3 - Общий вид приборов DIRIS A-30

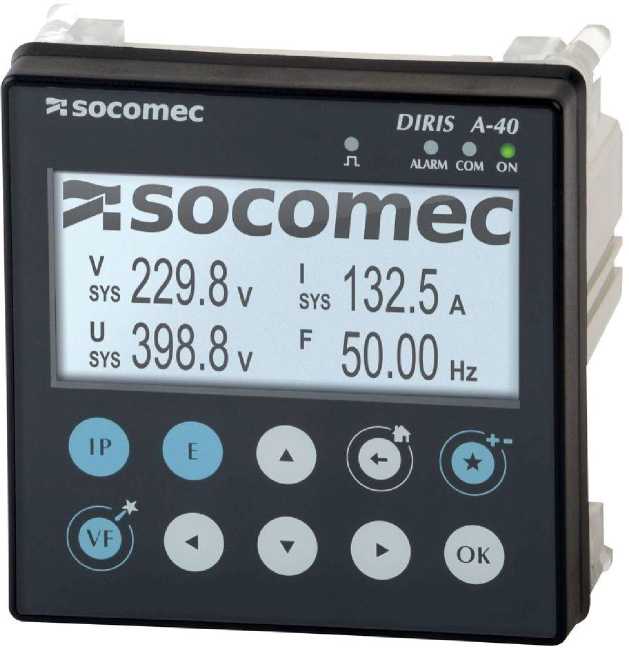

Рисунок 4 - Общий вид приборов DIRIS A-40

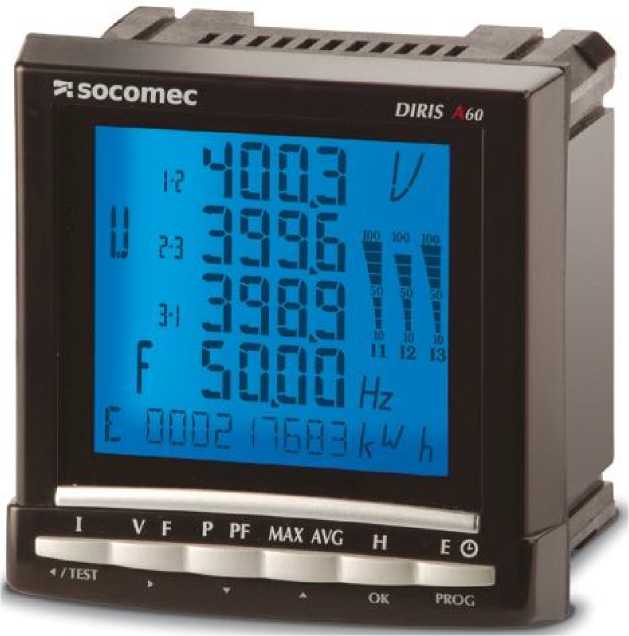

Рисунок 5 - Общий вид приборов DIRIS A60
Phase 110 Neutral Voltage (U1NJ
Phase 2 to Neutral Voltage {U2N)
Phase 3 to Neutral Voltage (U3N)
Phase 1 Current (И)
Phase 2 Current (I2>
Phase 3 currant (I3)
Line 4 Curr«n (I4HN)
Line 5 Current flEL)
L4 to Neutral Voltage (U4N) System Frequency (1)
Parameter
Value
?:socomec
DIRIS Q800
Real Time
Harmonics
Graphics
Recordings
Setup
Administration
U3W ;ви LMN
1? 0 13 И И ■ 15 j A/div

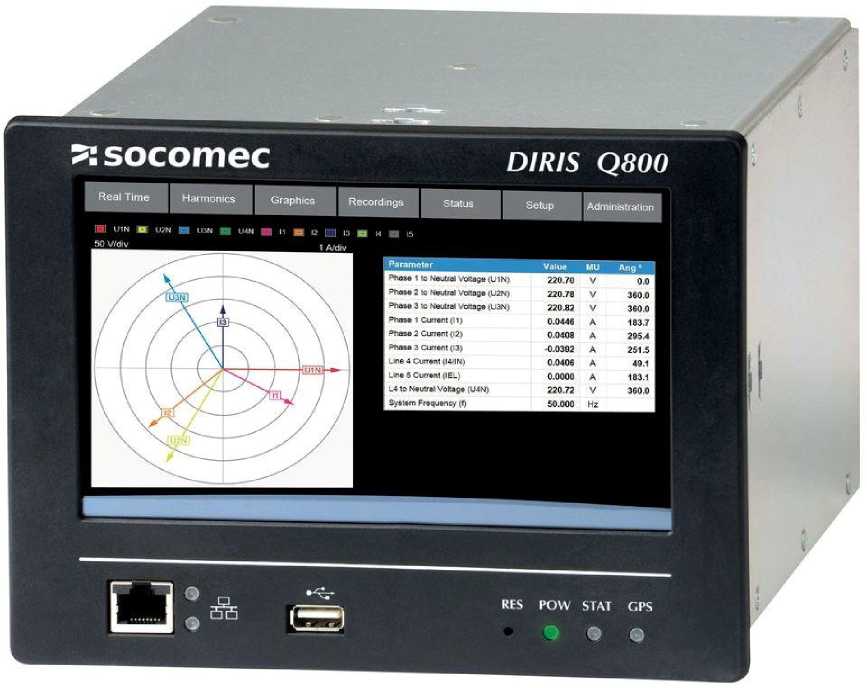

Рисунок 6 - Общий вид приборов DIRIS Q800
еэ |
RES POW STAT GPS Э ® «Э |
- |
j |

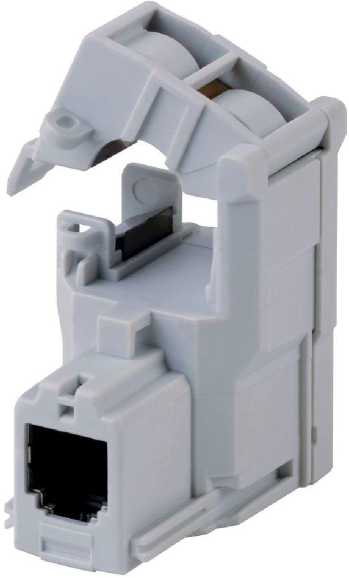

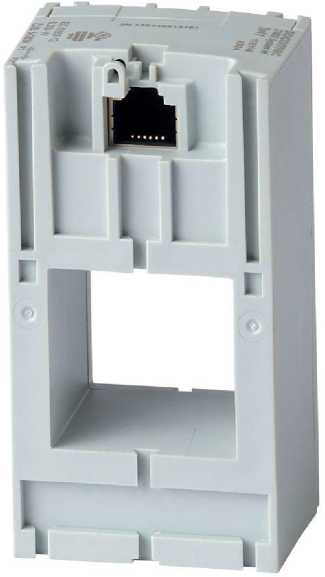

Рисунок 7 - Общий вид датчиков Рисунок 8 - Общий вид датчиков модификаций
модификаций TE-18; TE-25; TE-35; TE-45; TR-10; TR-16; TR-24; TR-36
TE-55; TE-90
*С«ип;и

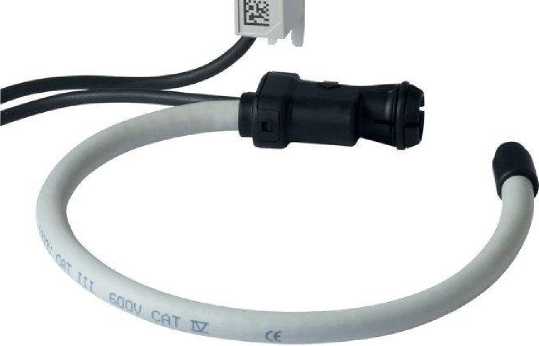

Рисунок 9 - Общий вид датчиков модификаций TF-55; TF-120; TF-300
Таблица 2 - приборов DIRIS A-10 | |
Наименование характеристики |
Значение |
Диапазон измерений напряжения переменного тока, В |
от 50 до 300 '' /от 87 до 520 2) |
Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока, % |
±0,2 |
Диапазон измерений силы переменного тока, А |
от 0,5 до 6 |
Пределы допускаемой основной относительной погрешности измерений силы переменного тока, % |
±0,2 |
Наименование характеристики |
Значение |
Диапазон измерений частоты переменного тока, Гц |
от 45 до 65 |
Пределы допускаемой основной относительной погрешности измерений частоты, % |
±0,1 |
Диапазон измерений коэффициента мощности |
от -1 до +1 |
Пределы допускаемой основной относительной погрешности измерений коэффициента мощности, % |
±0,5 |
Диапазон измерений активной (реактивной, полной) мощности, Вт (вар, В^А) |
от Цмин^мин до Цмакс^макс |
Пределы допускаемой основной относительной погрешности измерений, %
|
±0,5 ±2 ±2 |
Параметры электрического питания:
|
от 220 до 277 50/60 |
Габаритные размеры, (длинахширинахвысота), мм |
90х72х64 |
Масса, кг, не более |
0,215 |
Нормальные условия измерений:
|
от +18 до +28 80 |
Рабочие условия измерений:
|
от -10 до +55 85 |
Примечания
имин - минимальное значение напряжения, В; 1мин - минимальное значение силы тока, А; имакс - максимальное значение напряжения, В; 1макс - максимальное значение силы тока, А |
Таблица 3 - приборов DIRIS A-20
Наименование характеристики |
Значение |
Диапазон измерений напряжения переменного тока, В |
от 28 до 289 1)/от 48 до 500 2) |
Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока, % |
±0,2 |
Диапазон измерений силы переменного тока, А |
от 0,5 до 6 |
Пределы допускаемой основной относительной погрешности измерений силы переменного тока, % |
±0,2 |
Диапазон измерений частоты переменного тока, Гц |
от 45 до 65 |
Пределы допускаемой основной относительной погрешности измерений частоты, % |
±0,1 |
Диапазон измерений коэффициента мощности |
от -1 до +1 |
Пределы допускаемой основной относительной погрешности измерений коэффициента мощности, % |
±0,5 |
Диапазон измерений активной (реактивной, полной) мощности, Вт (вар, В^А) |
от Цмин^мин до Цмакс^макс |
Наименование характеристики |
Значение |
Пределы допускаемой основной относительной погрешности измерений, % - активной мощности |
±0,5 |
- реактивной мощности |
±2 |
- полной мощности |
±2 |
Параметры электрического питания: - напряжение переменного тока, В |
от 110 до 400 |
- частота переменного тока, Гц |
50/60 |
- напряжение постоянного тока, В |
от 120 до 350 |
Габаритные размеры, (длинахширинахвысота), мм |
96х96х60 |
Масса, кг, не более |
0,4 |
Нормальные условия измерений: - температура окружающего воздуха, °С |
от +18 до +28 |
- относительная влажность воздуха, % |
80 |
Рабочие условия измерений: - температура окружающего воздуха, °С |
от -10 до +55 |
- относительная влажность воздуха, % |
95 |
Примечания
имин - минимальное значение напряжения, В; 1мин - минимальное значение силы тока, А; имакс - максимальное значение напряжения, В; 1макс - максимальное значение силы тока, А |
Таблица 4 - приборов DIRIS A-30, DIRIS A-41
Наименование характеристики |
Значение |
Диапазон измерений напряжения переменного тока, В |
от 28 до 289 1}/от 48 до 500 2) |
Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока, % |
±0,2 |
Диапазон измерений силы переменного тока, А |
от 0,5 до 6 |
Пределы допускаемой основной относительной погрешности измерений силы переменного тока, % |
±0,2 |
Диапазон измерений частоты переменного тока, Гц |
от 45 до 65 |
Пределы допускаемой основной относительной погрешности измерений частоты, % |
±0,1 |
Диапазон измерений коэффициента мощности |
от -1 до +1 |
Пределы допускаемой основной относительной погрешности измерений коэффициента мощности, % |
±0,5 |
Диапазон измерений активной (реактивной, полной) мощности, Вт (вар, В^А) |
от Цмин^мин до Цмакс^макс |
Пределы допускаемой основной относительной погрешности измерений, %
|
±0,5 ±2 ±2 |
Наименование характеристики |
Значение |
Параметры электрического питания:
|
от 110 до 400 50/60 от 12 до 48; от 120 до 350 |
Габаритные размеры, (длинахширинахвысота), мм |
96х96х60 |
Масса, кг, не более |
0,4 |
Нормальные условия измерений:
|
от +18 до +28 80 |
Рабочие условия измерений:
|
от -10 до +55 95 |
Примечания
имин - минимальное значение напряжения, В; 1мин - минимальное значение силы тока, А; имакс - максимальное значение напряжения, В; 1макс - максимальное значение силы тока, А |
Таблица 5 - приборов DIRIS A-40
Наименование характеристики |
Значение |
Диапазон измерений напряжения переменного тока, В |
от 50 до 300 1}/от 87 до 520 2) |
Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока, % |
±0,2 |
Диапазон измерений силы переменного тока, А |
См. таблицу 6 |
Пределы допускаемой основной относительной погрешности измерений силы переменного тока, %
|
±0,5 ±1 |
Диапазон измерений частоты переменного тока, Гц |
от 45 до 65 |
Пределы допускаемой основной относительной погрешности измерений частоты, % |
±0,02 |
Диапазон измерений коэффициента мощности |
от -1 до +1 |
Пределы допускаемой основной относительной погрешности измерений коэффициента мощности, %
|
±0,5 ±1 |
Диапазон измерений активной (реактивной, полной) мощности, Вт (вар, В^А) |
от Цмин^мин до Цмакс^макс |
Пределы допускаемой основной относительной погрешности измерений, %
|
±0,5 (±1) 3) ±2 ±2 |
Наименование характеристики |
Значение |
Параметры электрического питания: - напряжение переменного тока, В |
от 110 до 400 |
- частота переменного тока, Гц |
50/60 |
- напряжение постоянного тока, В |
от 120 до 300 |
Габаритные размеры, (длинахширинахвысота), мм |
98х98х85 |
Масса, кг, не более |
0,35 |
Нормальные условия измерений: - температура окружающего воздуха, °С |
от +18 до +28 |
- относительная влажность воздуха, % |
80 |
Рабочие условия измерений: - температура окружающего воздуха, °С |
от -10 до +70 |
- относительная влажность воздуха, % |
95 |
Примечания
имин - минимальное значение напряжения, В; 1мин - минимальное значение силы тока, А; имакс - максимальное значение напряжения, В; 1макс - максимальное значение силы тока, А |
Таблица 6 - датчиков TE, TR, TF
Наименование характеристики |
Значение |
Диапазон измерений силы переменного тока, А - датчики TE-18 |
от 0,1 до 24 или от 0,5 до 75 |
- датчики TE-25 |
от 0,8 до 192 |
- датчики TE-35 |
от 1,26 до 300 |
- датчики TE-45 |
от 3,2 до 756 |
- датчики TE-55 |
от 8 до 1200 |
- датчики TE-90 |
от 12 до 2400 |
- датчики TR-10 |
от 0,5 до 90 |
- датчики TR-16 |
от 0,64 до 120 |
- датчики TR-24 |
от 1,26 до 200 |
- датчики TR-36 |
от 4 до 720 |
- датчики TF-55 |
от 3 до 720 |
- датчики TF-120 |
от 10 до 2400 |
- датчики TF-300 |
от 32 до 7200 |
Габаритные размеры, мм, (длинахширинахвысота) - датчик TE-18 |
28х20х45 |
- датчик TE-25 |
25х32,5х65 |
- датчик TE-35 |
35х32,5х71 |
- датчик TE-45 |
45х32,5х86 |
- датчик TE-55 |
55х32,5х100 |
- датчик TE-90 |
90х24,6х126 |
- датчики TR-10 |
25х39х71 |
- датчики TR-16 |
30х42х74 |
- датчики TR-24 |
45х44х95 |
- датчики TR-36 |
57х42х111 |
Наименование характеристики |
Значение |
- датчики TF-55 (длина петлихдиаметр петли) |
182x55 |
- датчики TF-120 (длина петлихдиаметр петли) |
376х120 |
- датчики TF-300 (длина петлихдиаметр петли) |
942x300 |
Масса, кг - датчик TE-18 |
0,024 |
- датчик TE-25 |
0,069 |
- датчик TE-35 |
0,089 |
- датчик TE-45 |
0,140 |
- датчик TE-55 |
0,187 |
- датчик TE-90 |
0,163 |
- датчики TR-10 |
0,074 |
- датчики TR-16 |
0,117 |
- датчики TR-24 |
0,211 |
- датчики TR-36 |
0,311 |
- датчики TF-55 |
0,114 |
- датчики TF-120 |
0,142 |
- датчики TF-300 |
0,220 |
Нормальные условия измерений: - температура окружающего воздуха, °С |
от +18 до +28 |
- относительная влажность воздуха, % |
75 |
Рабочие условия измерений: - температура окружающего воздуха, °С |
от -10 до +70 |
- относительная влажность воздуха, % |
95 без конденсации |
Таблица 7 - приборов DIRIS A60
Наименование характеристики |
Значение |
Диапазон измерений напряжения переменного тока, В |
от 28 до 404 1)/от 50 до 700 2) |
Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока, % |
±0,2 |
Диапазон измерений силы переменного тока, А |
от 0,5 до 6 |
Пределы допускаемой основной относительной погрешности измерений силы переменного тока, % |
±0,2 |
Диапазон измерений частоты переменного тока, Гц |
от 45 до 65 |
Пределы допускаемой основной относительной погрешности измерений частоты, % |
±0,1 |
Диапазон измерений коэффициента мощности |
от -1 до +1 |
Пределы допускаемой основной относительной погрешности измерений коэффициента мощности, % |
±0,5 |
Диапазон измерений активной (реактивной, полной) мощности, Вт (вар, В^А) |
от Цмин^мин до Цмакс^макс |
Пределы допускаемой основной относительной погрешности измерений, %
|
±0,5 ±2 ±2 |
Наименование характеристики |
Значение |
Параметры электрического питания: - напряжение переменного тока, В |
от 110 до 400 |
- частота переменного тока, Гц |
50/60 |
- напряжение постоянного тока, В |
от 120 до 350 |
Габаритные размеры, (длинахширинахвысота), мм |
96x96x95 |
Масса, кг, не более |
0,4 |
Нормальные условия измерений: - температура окружающего воздуха, °С |
от +18 до +28 |
- относительная влажность воздуха, % |
80 |
Рабочие условия измерений: - температура окружающего воздуха, °С |
от -10 до +55 |
- относительная влажность воздуха, % |
95 |
Примечания
имин - минимальное значение напряжения, В; 1мин - минимальное значение силы тока, А; имакс - максимальное значение напряжения, В; 1макс - максимальное значение силы тока, А |
Таблица 8 - приборов DIRIS Q800
Наименование характеристики |
Значение |
Диапазон измерений напряжения переменного тока, В |
от 28 до 580 1}/от 50 до 1000 2) |
Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока, % |
±0,2 |
Диапазон измерений силы переменного тока, А |
от 0,5 до 7 |
Пределы допускаемой основной относительной погрешности измерений силы переменного тока, % |
±0,2 |
Диапазон измерений частоты переменного тока, Гц |
от 42,5 до 69 |
Пределы допускаемой основной относительной погрешности измерений частоты, % |
±0,1 |
Диапазон измерений активной (реактивной, полной) мощности, Вт (вар, В^А) |
от Цмин^мин до Цмакс^макс |
Пределы допускаемой основной относительной погрешности измерений, %
|
±0,5 ±1 ±1 |
Параметры электрического питания:
|
от 110 до 240 50/60 от 65 до 250 |
Габаритные размеры, (длинахширинахвысота), мм |
143x191x196 |
Масса, кг, не более |
1,4 |
Нормальные условия измерений:
|
от +18 до +28 80 |
Наименование характеристики |
Значение |
Рабочие условия измерений:
|
от -25 до +55 95 |
Примечания
имин - минимальное значение напряжения, В; 1мин - минимальное значение силы тока, А; имакс - максимальное значение напряжения, В; 1макс - максимальное значение силы тока, А |
Пределы допускаемой дополнительной погрешности измерений от изменения температуры окружающего воздуха в диапазоне рабочих температур не более 0,2 % от измеренной величины.
Температурный коэффициент для определения дополнительной погрешности измерений для приборов DIRIS A-40 составляет 0,05/°С.
