Номер по Госреестру СИ: 73830-19
73830-19 Системы мониторинга показателей качества электрической энергии
(DIRIS Digiware)
Назначение средства измерений:
Системы мониторинга показателей качества электрической энергии DIRIS Digiware (далее - системы) предназначены для измерений, контроля и анализа показателей качества электрической энергии (ПКЭ) в электрических сетях переменного и постоянного тока.

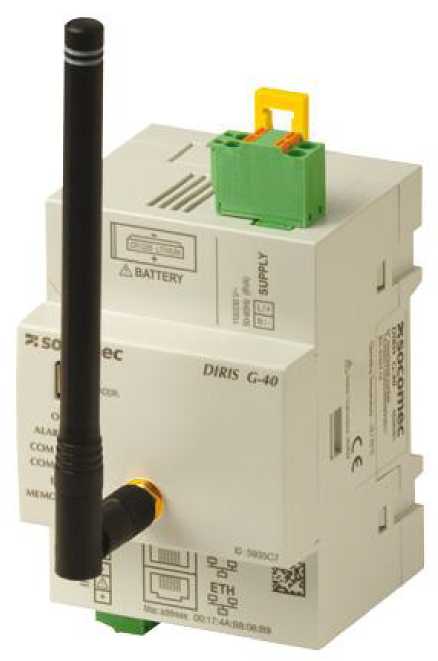

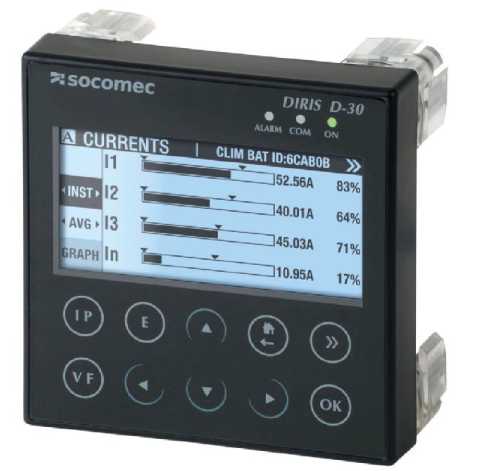

Внешний вид.
Системы мониторинга показателей качества электрической энергии
Рисунок № 1

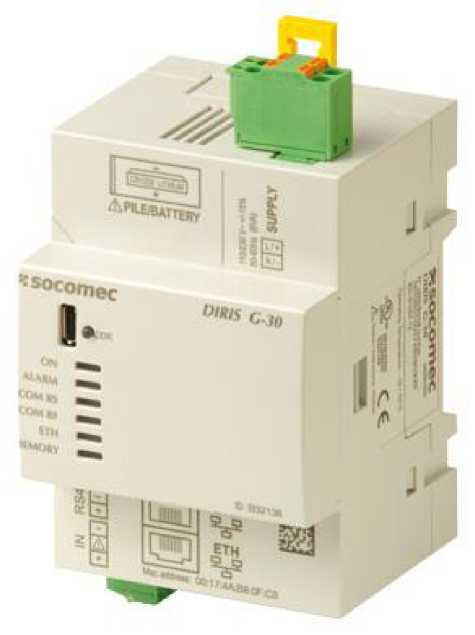

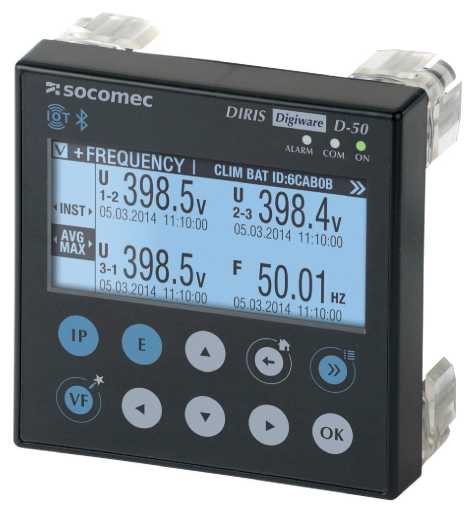

Внешний вид.
Системы мониторинга показателей качества электрической энергии
Рисунок № 2

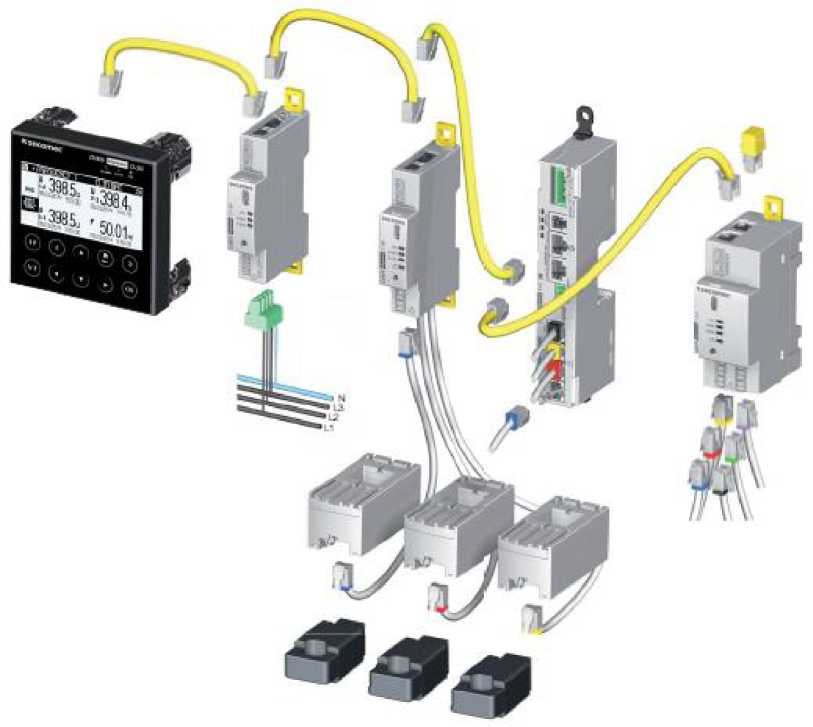

Внешний вид.
Системы мониторинга показателей качества электрической энергии
Рисунок № 3

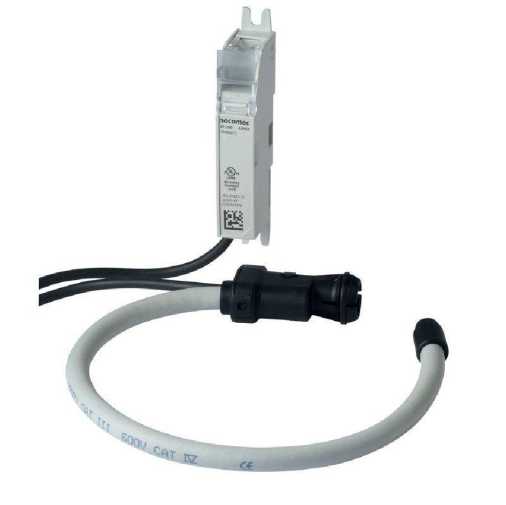

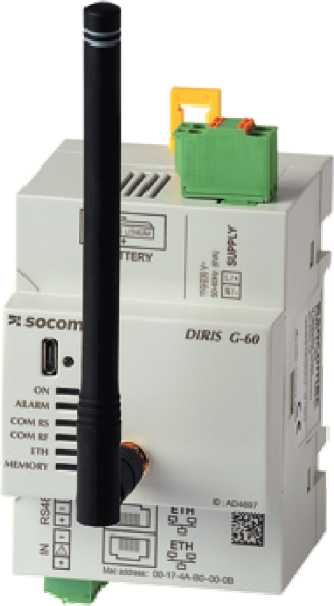

Внешний вид.
Системы мониторинга показателей качества электрической энергии
Рисунок № 4

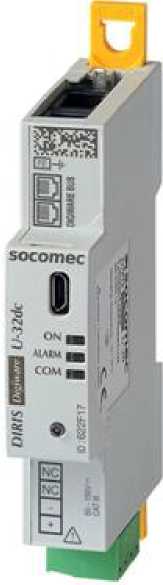

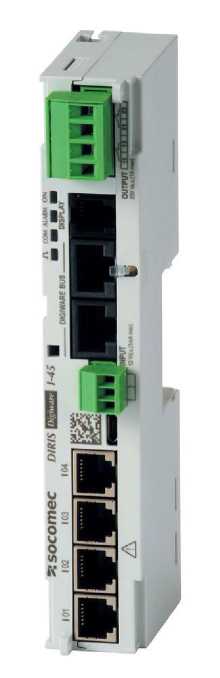

Внешний вид.
Системы мониторинга показателей качества электрической энергии
Рисунок № 5

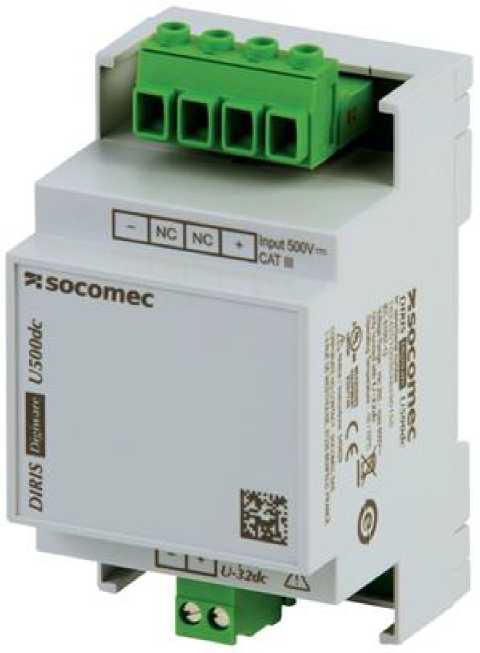

Внешний вид.
Системы мониторинга показателей качества электрической энергии
Рисунок № 6

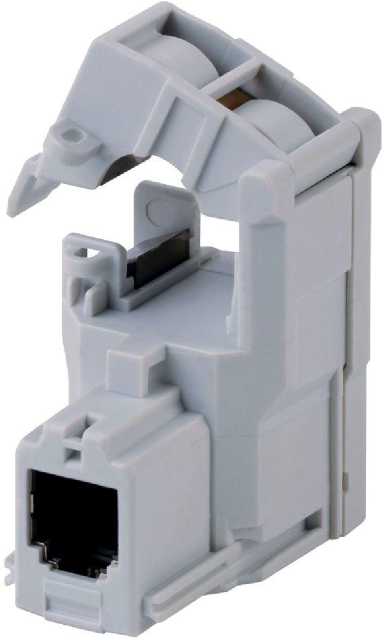

Внешний вид.
Системы мониторинга показателей качества электрической энергии
Рисунок № 7

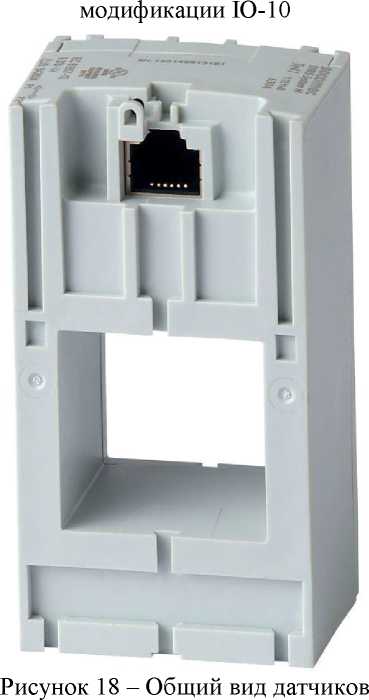

Внешний вид.
Системы мониторинга показателей качества электрической энергии
Рисунок № 8

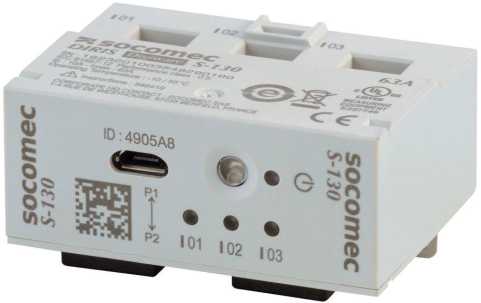

Внешний вид.
Системы мониторинга показателей качества электрической энергии
Рисунок № 9
Внешний вид.
Системы мониторинга показателей качества электрической энергии
Рисунок № 10
Общие сведения
Дата публикации -
Срок свидетельства - 30.01.2024
Номер записи -
ID в реестре СИ - 531690
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 10 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "SOCOMEC SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№147 от 2019.01.30 Об утверждении типов средств измерений
Наличие аналогов СИ: Системы мониторинга показателей качества электрической энергии (DIRIS Digiware)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "SOCOMEC SAS"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
73830-19 30.01.2024 |
Системы мониторинга показателей качества электрической энергии, DIRIS Digiware Фирма "SOCOMEC SAS" (ФРАНЦИЯ ) |
ОТ МП |
10 лет |
|
74325-19 14.03.2024 |
Приборы электроизмерительные универсальные, DIRIS Фирма "SOCOMEC SAS" (ФРАНЦИЯ ) |
ОТ МП |
10 лет |
Отчет "Анализ рынка поверки организаций Воронежской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Воронеж и Воронежская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Кто поверяет Системы мониторинга показателей качества электрической энергии (DIRIS Digiware)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Системы мониторинга показателей качества электрической энергии (DIRIS Digiware)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Системы работают под управлением встроенного программного обеспечения (ПО) микропроцессора, которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики систем нормированы с учетом влияния встроенного ПО. ПО заносится в защищенную от записи память микропроцессора системы предприятием-изготовителем и недоступно для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 8 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
Не ниже 1.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к системам мониторинга показателей качества электрической энергии DIRIS Digiware
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 30804.4.7-2013 Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств
ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии
ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения
ГОСТ 33073-2014 Электрическая энергия. Совместимость технических средств электромагнитная. Контроль и мониторинг качества электрической энергии в системах электроснабжения общего назначения
ГОСТ Р 8.655-2009 ГСИ. Средства измерений показателей качества электрической энергии. Общие технические требования
Поверка
Поверкаосуществляется по документу ИЦРМ-МП-011-18 «Системы мониторинга показателей качества электрической энергии DIRIS Digiware. Методика поверки», утвержденному ООО «ИЦРМ» 09.04.2018 г.
Основные средства поверки: калибратор переменного тока Ресурс-К2М (регистрационный номер в Федеральном информационном фонде № 31319-12); установка поверочная универсальная УППУ-МЭ 3.1K (регистрационный номер в Федеральном информационном фонде № 39138-08); калибратор многофункциональный Fluke 5520A (регистрационный номер в Федеральном информационном фонде № 51160-12); трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде № 27007-04); амперметр Д5090 (регистрационный номер в Федеральном информационном фонде № 10195-85).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «SOCOMEC S.A.S.», Франция
Адрес: 1, rue de Westhouse, B.P. 60010, 67235 Benfeld Cedex, France
Телефон (факс): +(33) 3 88 57 41 41 (+(33) 3 88 57 78 78)
Web-сайт: http://www.socomec.com
Заявитель
Общество с ограниченной ответственностью «Эквипмент трансфер сервис» (ООО «ЭТС»)Адрес: 142700, Московская обл., Ленинский р-н, г. Видное, ул. Ольховая, д. 9, пом. 11
Телефон (факс): +7 (499) 922-10-12
Web-сайт: http://www.entel.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия систем заключается в преобразовании входных аналоговых сигналов напряжения и силы тока в цифровой сигнал с помощью АЦП, последующей математической обработке измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее. Также результаты измерений могут быть переданы на внешний компьютер через интерфейсы Ethernet, RS-485, USB.
Управление процессом измерений осуществляется при помощи микропроцессора.
Системы состоят из модулей и датчиков различного функционального назначения, которые соединяются между собой с помощью шины передачи данных DIRIS Digiware Bus, образуя измерительные каналы. Это позволяет конфигурировать и масштабировать системы в зависимости от выполняемых задач. Максимальное количество устройств в системе - 96 шт. Благодаря возможности распределения в пространстве составных частей, различным форматам модулей и датчиков, а также их малогабаритности, системы могут быть интегрированы в ограниченные пространства уже существующих, действующих электроустановок.
Системы состоят из следующих модулей и датчиков:
-

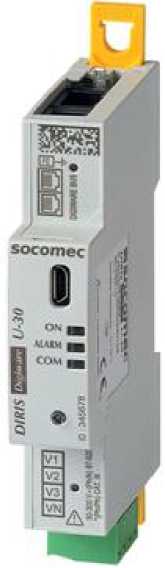

- модули для измерений напряжения переменного тока: модификации U-10; U-20; U-30;
-
- модули для измерений напряжения постоянного тока: модификации U-31dc; U-32dc с адаптерами U500dc; U1000dc;
-

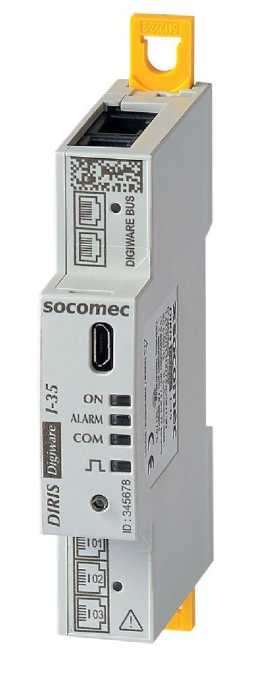

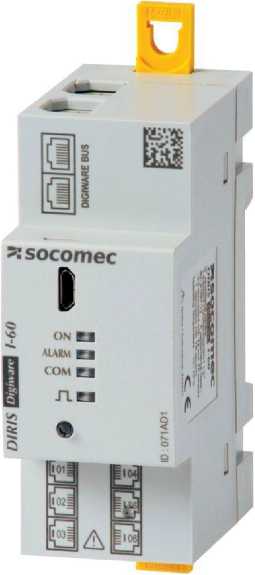

- модули для измерений силы переменного тока: модификации I-30; I-31; I-33; I-35; I-43; I-45; I-60; I-61;
-

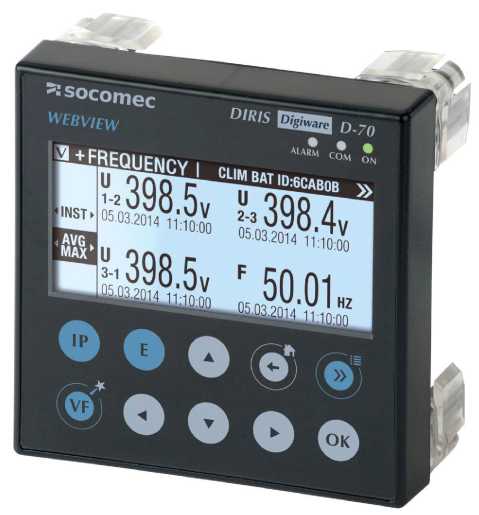

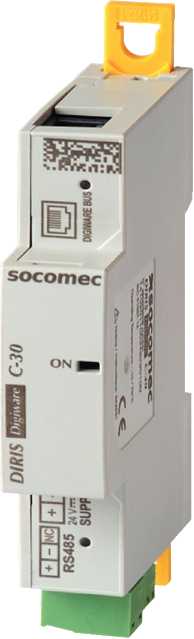

- модули управления и питания: модификации C-31; C-32 (обе без дисплея); D-30; D-40; D-50; D-70 (все с встроенным дисплеем);
-

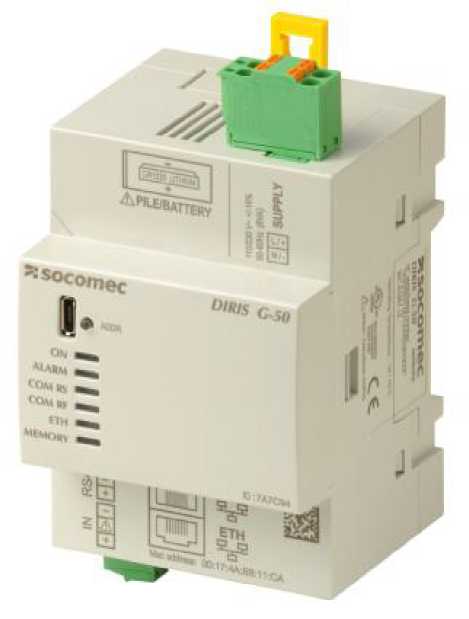

- модули коммуникационного шлюза: G-30; G-40; G-50; G-60;
-

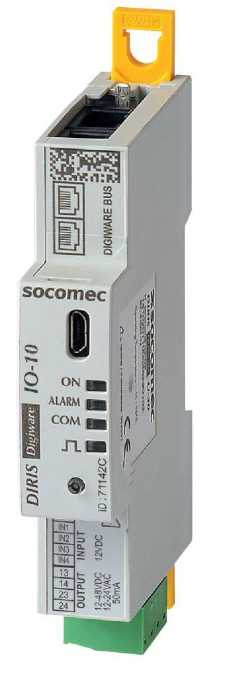

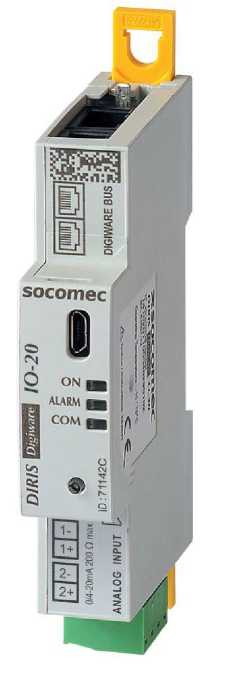

- модули ввода-вывода: модификации IO-10; IO-20;
-
- датчики для измерений силы переменного тока неразъемные: TE-18; TE-25; TE-35; TE-45; TE-55; TE-90;
-
- датчики для измерений силы переменного тока разъемные: TR-10; TR-16; TR-24; TR-36;
-
- датчики для измерений силы переменного тока гибкие (датчик Роговского): TF-55; TF-120; TF-300;
-
- датчики для измерений силы переменного тока (три датчика в едином корпусе): S-130; S-135; S-Datacenter.
Модификации модулей отличаются между собой функциональностью (для измерений, контроля или анализа) и диапазонами измерений физических величин.
Модификации датчиков отличаются между собой диапазонами измерений физических величин и конструктивным исполнением.
Основные режимы работы систем: измерения, регистрация, контроль, анализ. Перечень ПКЭ, измеряемых и вычисляемых системами, представлен в таблице 1.
Функциональные характеристики модулей представлены в таблицах 2 - 7.
Общий вид систем, модулей, датчиков представлен на рисунках 1 - 21.

Пломбирование систем мониторинга показателей качества электрической энергии DIRIS Digiware не предусмотрено.
Таблица 1 - Перечень ПКЭ, измеряемых и вычисляемых системами
|
Наименование ПКЭ |
Наличие |
|
Среднеквадратическое значение напряжения |
Да |
|
Среднеквадратическое значение силы тока |
Да |
|
Частота |
Да |
|
Перенапряжение |
Да |
|
Провал напряжения |
Да |
|
Прерывание напряжения |
Да |
|
Активная мощность |
Да |
|
Реактивная мощность |
Да |
|
Полная мощность |
Да |
|
Коэффициент мощности |
Да |
|
Активная энергия |
Да |
|
Реактивная энергия |
Да |
|
Полная энергия |
Да |
|
Несимметрия напряжений и токов |
Да |
|
Г армонические составляющие напряжения |
Да |
|
Г армонические составляющие тока |
Да |
|
Суммарный коэффициент гармонических составляющих напряжения (THDu) |
Да |
|
Суммарный коэффициент гармонических составляющих тока (THDi) |
Да |
Таблица 2 - Функциональные характеристики модулей модификаций U-10; U-20; U-30
|
Наименование функции |
Наличие | ||
|
Измерения |
Контроль |
Анализ | |
|
U-10 |
U-20 |
U-30 | |
|
Измерения фазного/линейного напряжения, частоты |
Да |
Да |
Да |
|
Измерения несимметрии напряжений |
Нет |
Нет |
Да |
|
Измерения коэффициента n-ой гармонической составляющей напряжения до 63 порядка |
Нет |
Нет |
Да |
|
Измерения суммарного коэффициента гармонических составляющих напряжения (THDu) |
Нет |
Да |
Да |
|
Измерения провалов, перенапряжения, прерываний напряжения |
Нет |
Нет |
Да |
|
Порог срабатывания |
Нет |
Нет |
Да |
|
Память измерений (до 45 дней) |
Нет |
Нет |
Да |
Таблица 3 - Функциональные характеристики модулей модификаций U-31dc; U-32dc
|
Наименование функции |
Наличие | |
|
U-31dc |
U-32dc | |
|
Измерения напряжения постоянного тока |
Да |
Да |
|
Измерения пульсаций напряжения постоянного тока |
Да |
Да |
|
Порог срабатывания |
Да |
Да |
|
Построение трендов |
Да |
Да |
Таблица 4 - Функциональные характеристики модулей модификаций I-30; I-31; I-33; I-35; I-43; I-45; I-60; I-61
|
Наименование функции |
Наличие | |||||||
|
Измерения |
Измерения |
Контроль |
Анализ |
Контроль |
Анализ |
Измерения |
Измерения | |
|
I-30 |
I-31 |
I-33 |
I-35 |
I-43 |
I-45 |
I-60 |
I-61 | |
|
Число входов силы тока |
3 |
3 |
3 |
3 |
4 |
4 |
6 |
6 |
|
Измерения активной, реактивной полной энергии |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
|
Профили нагрузки |
Нет |
Да |
Нет |
Да |
Нет |
Да |
Нет |
Да |
|
Многотарифный учет |
Нет |
Да |
Нет |
Да |
Нет |
Да |
Нет |
Да |
|
Измерения фазных токов, тока нейтрали, суммарной активной, реактивной, полной мощности, суммарного коэффициента мощности |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
|
Измерения фазной активной, реактивной, полной мощности, фазного коэффициента активной мощности |
Нет |
Нет |
Да |
Да |
Да |
Да |
Нет |
Нет |
|
Измерения несимметрии токов |
Нет |
Нет |
Нет |
Да |
Нет |
Да |
Нет |
Нет |
|
Измерения угла фазового сдвига |
Нет |
Нет |
Нет |
Да |
Нет |
Да |
Нет |
Нет |
|
Измерения суммарного коэффициента гармонических составляющих тока (THDi) |
Нет |
Нет |
Да |
Да |
Да |
Да |
Нет |
Нет |
|
Измерения коэффициента n-ой гармонической составляющей тока до 63 порядка |
Нет |
Нет |
Нет |
Да |
Нет |
Да |
Нет |
Нет |
|
Перегрузка по току |
Нет |
Нет |
Нет |
Да |
Нет |
Да |
Нет |
Нет |
|
Порог срабатывания |
Нет |
Нет |
Нет |
Да |
Нет |
Да |
Нет |
Нет |
|
Память измерений (до 45 дней) |
Нет |
Нет |
Нет |
Да |
Нет |
Да |
Нет |
Нет |
Таблица 5 - Функциональные характеристики модулей модификаций C-31; C-32; D-30; D-40; D-50; D-70
|
Наименование функции |
Наличие | |||||
|
C-31 |
C-32 |
D-30 |
D-40 |
D-50 |
D-70 | |
|
Шина DIRIS Digiware Bus |
Да |
Да |
Да |
Да |
Да |
Да |
|
Вход интерфейса RS-485 |
Нет |
Нет |
Нет |
Нет |
Да |
Да |
|
Выход интерфейса RS-485 Modbus |
Да |
Нет |
Нет |
Да |
Нет |
Нет |
|
Выход интерфейса Ethernet |
Нет |
Нет |
Нет |
Нет |
Да |
Да |
|
Встроенный Web-сервер Webview |
Нет |
Нет |
Нет |
Нет |
Нет |
Да |
Таблица 6 - Функциональные характеристики модулей модификаций G-30; G-40; G-50; G-60
|
Наименование функции |
Наличие | |||
|
G-30 |
G-40 |
G-50 |
G-60 | |
|
Интерфейс RS-485 Modbus |
Да |
Да |
Да |
Да |
|
Беспроводная связь |
Нет |
Да |
Нет |
Да |
|
Интерфейс Ethernet |
Да |
Да |
Да |
Да |
|
Встроенный Web-сервер Webview -мониторинг мощности |
Да |
Да |
Да |
Да |
|
Встроенный Web-сервер Webview -мониторинг мощности и энергии |
Нет |
Нет |
Да |
Да |
Таблица 7 - Функциональные характеристики модулей модификаций IO-10; IO-20
|
Наименование функции |
Наличие | |
|
IO-10 |
IO-20 | |
|
Число цифровых входов |
4 |
Нет |
|
Число цифровых выходов |
2 |
Нет |
|
Число аналоговых входов 0(4) - 20 мА |
Нет |
2 |
Рисунок 1 - Общий вид систем DIRIS Digiware (один из вариантов)
Рисунок 2 - Общий вид модулей модификаций
U-10; U-20; U-30
Рисунок 4 - Общий вид модулей модификаций U500dc; U1000dc
Рисунок 5 - Общий вид модулей модификаций
I-30; I-31; I-33; I-35
Рисунок 7 - Общий вид модулей модификаций I-60; I-61
Рисунок 8 - Общий вид модулей модификаций
C-31; C-32
Рисунок 10 - Общий вид модулей модификаций D-40; D-50
Рисунок 9 - Общий вид модулей модификации
D-30
Рисунок 11 - Общий вид модулей модификации D-70
Рисунок 12 - Общий вид модулей модификации G-30
■Ин
‘г Г;1
|...
Рисунок 14 - Общий вид модулей модификации G-50
Рисунок 13 - Общий вид модулей модификации G-40
Рисунок 15 - Общий вид модулей модификации G-60
'L
О
i_
JN2 1N3 IN4
13
14_ _23_ _2£
Рисунок 16 - Общий вид модулей
модификаций TE-18; TE-25; TE-35; TE-45; TE-55; TE-90
Рисунок 17 - Общий вид модулей модификации IO-20
Рисунок 19 - Общий вид датчиков модификаций TR-10; TR-16; TR-24; TR-36
Рисунок 20 - Общий вид датчиков
модификаций TF-55; TF-120; TF-300
Рисунок 21 - Общий вид датчиков модификаций S-130; S-135; S-Datacenter
Таблица 9 - Метрологические характеристики систем
|
Наименование характеристики |
Значение |
|
Канал измерений напряжения переменного тока (модули U-10; U-20; U-30) | |
|
Диапазон измерений напряжения переменного тока, В - фазное |
от 50 до 300 |
|
- линейное |
от 87 до 520 |
|
Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока, % |
±0,2 |
|
Диапазон измерений частоты переменного тока, Гц |
от 45 до 65 |
|
Пределы допускаемой основной относительной погрешности измерений частоты, % |
±0,02 |
Продолжение таблицы 9
|
Наименование характеристики |
Значение |
|
Канал измерений напряжения постоянного тока (модули U-31dc; U-32dc с адаптерами U500dc; U1000dc) | |
|
Диапазон измерений напряжения постоянного тока, В
|
от 19,2 до 60 от 48 до 180 от 200 до 600 от 400 до 1000 |
|
Пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока, %
|
±0,5 ±1 |
|
Канал измерений силы переменного тока (модули I-30; I-31; I-33; I-35; I-43; I-45; I-60; I-61) | |
|
Диапазон измерений силы переменного тока, А |
Определяется модификацией датчиков ТЕ, TR, TF для измерений силы переменного тока |
|
Пределы допускаемой основной относительной погрешности измерений силы переменного тока, %
|
±0,5 ±1 |
|
Диапазон измерений активной (реактивной, полной) мощности, Вт (вар, В^А) |
от Цмин^мин до Цмакс^макс |
|
Пределы допускаемой основной относительной погрешности измерений, %
|
±0,5 ±1 ±1 ±0,5 ±1 |
|
Диапазон измерений коэффициента мощности |
от -1 до +1 |
|
Пределы допускаемой основной относительной погрешности измерений коэффициента мощности, %
|
±0,5 ±1 |
|
Канал измерений силы постоянного тока (унифицированные сигналы) (модули IO-20) | |
|
Диапазон измерений силы постоянного тока, мА |
от 0(4) до 20 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений силы постоянного тока, % |
±0,5 |
|
Датчики TE-18; TE-25; TE-35; TE-45; T |
E-55; TE-90 |
|
Диапазон измерений силы переменного тока, А
|
от 0,1 до 24 или от 0,5 до 75 от 0,8 до 192 от 1,26 до 300 от 3,2 до 756 от 8 до 1200 от 12 до 2400 |
Окончание таблицы 9
|
Наименование характеристики |
Значение |
|
Датчики TR-10; TR-16; TR-24; T |
R-36 |
|
Диапазон измерений силы переменного тока, А
|
от 0,5 до 90 от 0,64 до 120 от 1,26 до 200 от 4 до 720 |
|
Датчики TF-55; TF-120; TF-300 | |
|
Диапазон измерений силы переменного тока, А
|
от 3 до 720 от 10 до 2400 от 32 до 7200 |
|
Датчики S-130; S-135; S-Datacenter | |
|
Номинальный ток, А |
10 |
|
Максимальный ток, А |
63 |
|
Пределы допускаемой основной относительной погрешности измерений силы переменного тока, % |
±0,5 |
|
Примечания имин - минимальное значение напряжения, В; 1мин - минимальное значение силы тока, А; имакс - максимальное значение напряжения, В; 1макс - максимальное значение силы тока, А | |
Температурный коэффициент для определения дополнительной погрешности измерений составляет 0,05/°С.
Таблица 10 - Основные технические характеристики систем
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 100 до 240 |
|
- частота переменного тока, Гц |
50/60 |
|
- напряжение постоянного тока, В |
24 |
|
Габаритные размеры, мм, (длинахширинахвысота) - модули U-10; U-20; U-30 |
90x18x65 |
|
- модули U-31dc; U-32dc |
90x18x65 |
|
- адаптеры U500dc; U1000dc; U1500dc |
90х54х58 |
|
- модули I-30; I-31; I-33; I-35 |
90х18х65 |
|
- модули I-43; I-45 |
150х27х72 |
|
- модули I-60; I-61 |
90х36х65 |
|
- модули C-31; C-32 |
90х18х65 |
|
- модули D-30; D-40; D-50; D-70 |
92х45х92 |
|
- модули G-30; G-50 |
62х65х90 |
|
- модули G-40; G-60 |
62х101х90 |
|
- модули IO-10; IO-20 |
100х18х65 |
|
- датчик TE-18 |
28х20х45 |
|
- датчик TE-25 |
25х32,5х65 |
|
- датчик TE-35 |
35х32,5х71 |
|
- датчик TE-45 |
45х32,5х86 |
|
- датчик TE-55 |
55x32,5x100 |
Продолжение таблицы 10
|
Наименование характеристики |
Значение |
|
- датчик TE-90 |
90x24,6x126 |
|
- датчики TR-10 |
25х39х71 |
|
- датчики TR-16 |
30х42х74 |
|
- датчики TR-24 |
45х44х95 |
|
- датчики TR-36 |
57х42х111 |
|
- датчики TF-55 (длина петлихдиаметр петли) |
182х55 |
|
- датчики TF-120 (длина петлихдиаметр петли) |
376х120 |
|
- датчики TF-300 (длина петлихдиаметр петли) |
942х300 |
|
- датчики S-130; S-135; S-Datacenter |
54x42,5x28 |
|
Масса, кг - модули U-10; U-20; U-30 |
0,064 |
|
- модули U-31dc; U-32dc |
0,064 |
|
- адаптеры U500dc; U1000dc; U1500dc |
0,072 |
|
- модули I-30; I-31; I-33; I-35 |
0,063 |
|
- модули I-60; I-61 |
0,083 |
|
- модули I-43; I-45 |
0,133 |
|
- модули C-31; C-32 |
0,065 |
|
- модули D-30; D-40; D-50; D-70 |
0,180 |
|
- модули G-30; G-50; |
0,190 |
|
- модули G-40; G-60 |
0,215 |
|
- модули IO-10; IO-20 |
0,063 |
|
- датчик TE-18 |
0,024 |
|
- датчик TE-25 |
0,069 |
|
- датчик TE-35 |
0,089 |
|
- датчик TE-45 |
0,140 |
|
- датчик TE-55 |
0,187 |
|
- датчик TE-90 |
0,163 |
|
- датчики TR-10 |
0,074 |
|
- датчики TR-16 |
0,117 |
|
- датчики TR-24 |
0,211 |
|
- датчики TR-36 |
0,311 |
|
- датчики TF-55 |
0,114 |
|
- датчики TF-120 |
0,142 |
|
- датчики TF-300 |
0,220 |
|
- датчики S-130; S-135; S-Datacenter |
0,063 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С |
от +18 до +28 |
|
- относительная влажность воздуха, % |
75 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С |
от -10 до +70 |
|
- относительная влажность воздуха, % |
95 без конденсации |
