Номер по Госреестру СИ: 40214-08
40214-08 Пикнометры стеклянные
(типов ПЖ 1, ПЖ 2, ПЖ 3, ПЖ 4)
Назначение средства измерений:
Пикнометры стеклянные типов ПЖ 1, ПЖ 2, ПЖ 3, ПЖ 4 предназначены для измерений объёма жидкости с последующим определением плотности жидкости.

Внешний вид.
Пикнометры стеклянные
Рисунок № 1

Внешний вид.
Пикнометры стеклянные
Рисунок № 2

Внешний вид.
Пикнометры стеклянные
Рисунок № 3

Внешний вид.
Пикнометры стеклянные
Рисунок № 4
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на пикнометры стеклянные типов ПЖ 1, ПЖ 2, ПЖ 3, ПЖ 4 методом вжигания и на этикетку типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измерений
При использовании пикнометров стеклянных типов ПЖ 1, ПЖ 2, ПЖ 3, ПЖ 4 применяется метод прямых измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к пикнометрам стеклянным типов ПЖ 1, ПЖ 2, ПЖ 3, ПЖ 4
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «07» февраля 2018 г. №256 Государственная поверочная схема для средств измерений массы и объёма жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости.
ГОСТ 8.234-2013 ГСИ. Меры вместимости стеклянные. Методика поверки
ГОСТ 22524-77 Пикнометры стеклянные. Технические условия
Поверка
Поверкаосуществляется по документу ГОСТ 8.234-2013 ГСИ. Меры вместимости стеклянные. Методика поверки.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на пикнометры стеклянные типов ПЖ 1, ПЖ 2, ПЖ 3, ПЖ 4 и/или на свидетельство.
Изготовитель
Общество с ограниченной ответственностью «МиниМедПром»
(ООО «МиниМедПром»)
ИНН 3202008488
Адрес: 242600, Брянская область, г. Дятьково, ул. Ленина, д.182, корп.5
Тел.: +7 (48333) 3-44-05; факс: +7 (48333) 3-27-02
E-mail: Minimedprom@yandex.ru
Испытательный центр
Федеральное бюджетное учреждение «Брянский ЦСМ» Адрес: 241030, г. Брянск, ул. Ново-Советская, д.82Тел.: +7 (4832) 52-44-60, факс: +7 (4832) 52-65-56
Email: mail@rst.bryansk.ru
Принцип действия пикнометров стеклянных типов ПЖ 1, ПЖ 2, ПЖ 3, ПЖ 4 основан на измерении определенного объёма жидкости, налитой в пикнометр.
Пикнометры стеклянные типов ПЖ 1, ПЖ 2, ПЖ 3 представляют собой стеклянные шарообразные сосуды с плоским или незначительно вогнутым дном и длинным узким горлом, отформованным под шлиф. На горловинах пикнометров стеклянных типа ПЖ 1 нанесена шкала. На горловинах пикнометров стеклянных типов ПЖ 2 нанесена круговая отметка, соответствующая номинальной вместимости при температуре 20°С.Номинальная вместимость пикнометров ПЖ 3 определяется объемом жидкости до уровня верхнего отверстия пробки. Пикнометры стеклянные типа ПЖ 4 представляют U-образный сообщающийся сосуд с тонким внутренним диаметром и шкалой на обоих трубках. Пикнометры стеклянные типов ПЖ 1, ПЖ 2, ПЖ 3, ПЖ 4 вымеряют на наливной объем.
Пикнометры стеклянные типов ПЖ 1, ПЖ 2, ПЖ 3, ПЖ-4 выпускаются по ГОСТ 2252477 в модификациях, которые отличаются конструктивно и номинальной вместимостью.
Общий вид средства измерений представлен на рисунках 1-4

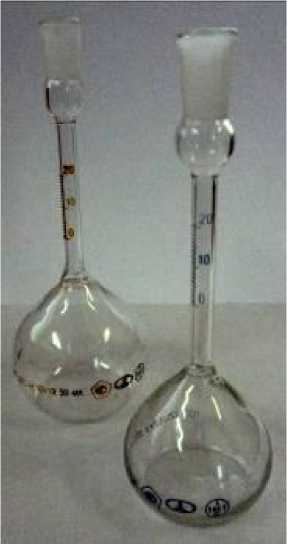

Рисунок 1 - Общий вид пикнометров стеклянных типа ПЖ 1

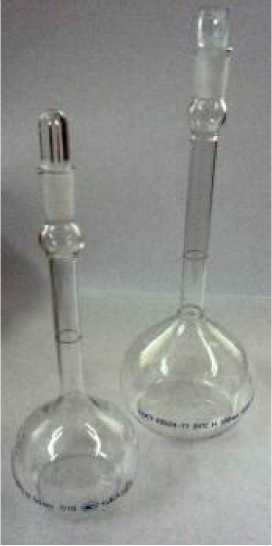

Рисунок 2 - Общий вид пикнометров стеклянных типа ПЖ 2

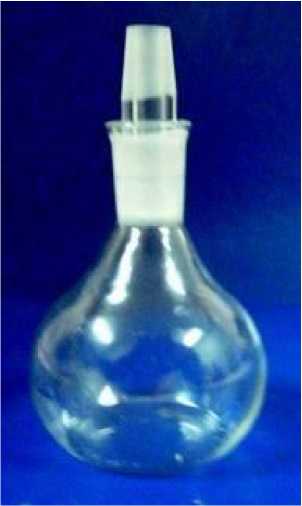

Рисунок 3 - Общий вид пикнометров стеклянных типа ПЖ 3

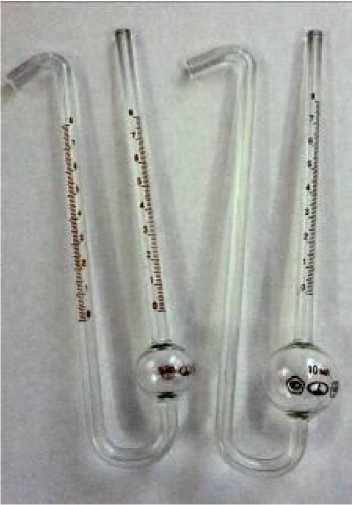

Рисунок 4 - Общий вид пикнометров стеклянных типа ПЖ 4
Пломбирование пикнометров стеклянных типов ПЖ 1, ПЖ 2, ПЖ 3, ПЖ 4 не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характе |
ристики | |||||
Наименование характеристики |
Значение | |||||
Пикнометры стеклянные типа ПЖ 1 | ||||||
Номинальная вместимость, мл |
5 |
25 |
50 |
100 | ||
Пределы допускаемой абсолютной погрешности, мл |
±0,5 |
±2,0 |
±3,0 |
±5,0 | ||
Пикнометры стеклянные типа ПЖ 2 | ||||||
Номинальная вместимость, мл |
1 |
2 |
3 |
5 | ||
Пределы допускаемой абсолютной погрешности, мл |
±0,2 |
±0,3 |
±0,4 |
±0,5 | ||
Номинальная вместимость, мл |
10 |
25 |
50 |
100 | ||
Пределы допускаемой абсолютной погрешности, мл |
±1,0 |
±2,0 |
±3,0 |
±5,0 | ||
Пикнометры стеклянные типа ПЖ 3 | ||||||
Номинальная вместимость, мл |
10 |
25 |
50 | |||
Пределы допускаемой абсолютной погрешности, мл |
±1,0 |
±2,0 |
±3,0 | |||
Пикнометры стеклянные типа ПЖ 4 | ||||||
Номинальная вместимость, мл |
1 |
2 |
5 |
10 | ||
Пределы допускаемой абсолютной погрешности, мл |
±0,2 |
±0,3 |
±0,5 |
±1,0 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение | |||||
1 |
2 | |||||
Номинальная вместимость пикнометров стеклянных типа ПЖ 1, мл |
5 |
25 |
50 |
100 | ||
Высота, не менее, мм, |
70 |
95 |
105 |
110 | ||
Наружный диаметр измерительной трубки, мм |
6±1 |
6±1 |
6±1 |
6±1 | ||
Наименование характеристики |
Значение | |||||
1 |
2 | |||||
Обозначение конуса по ГОСТ 8682-93 |
7/16 |
10/13, 10/19 |
10/13, 10/19 |
10/13, 10/19 | ||
Номинальная вместимость пикнометров стеклянных типа ПЖ 2, мл |
1 |
2 |
3 |
5 | ||
Высота, не менее, мм, |
60 |
60 |
70 |
80 | ||
Наружный диаметр измерительной трубки, мм |
5±1 |
5±1 |
5±1 |
6±1 | ||
Обозначение конуса по ГОСТ 8682-93 |
5/13 |
5/13 |
5/13 |
7/16 | ||
Номинальная вместимость пикнометров стеклянных типа ПЖ 2, мл |
10 |
25 |
50 |
100 | ||
Высота, не менее, мм, |
90 |
105, 110 |
120, 125 |
140 | ||
Наружный диаметр измерительной трубки, мм |
6±1 |
6±1, 9±1 |
6±1, 9±1 |
9±1 | ||
Обозначение конуса по ГОСТ 8682-93 |
7/16 |
7/16, 10/19 |
7/16, 10/19 |
10/19 | ||
Номинальная вместимость пикнометров стеклянных типа ПЖ 3, мл |
10 |
25 |
50 | |||
Высота, не менее, мм, |
40 |
55 |
65 | |||
Диаметр колбы, не менее, мм |
27 |
40 |
50 | |||
Обозначение конуса по ГОСТ 8682-93 |
7/16 |
10/19 |
10/19 | |||
Номинальная вместимость пикнометров стеклянных типа ПЖ 4, мл |
1 |
2 |
5 |
10 | ||
Высота вертикальной трубки с резервуаром, мм, |
175±5 | |||||
Диаметр измерительной трубки, мм |
6±1 | |||||
Расстояние между вертикальными трубками, мм |
28±2 | |||||
Условия эксплуатации: о -температура окружающей среды, С -относительная влажность воздуха при 25 оС, не более, % |
от +10 до +35 80 |
