Номер по Госреестру СИ: 44406-19
44406-19 Мониторы пациента модульные
(IntelliVue мод. МР20)
Назначение средства измерений:
Мониторы пациента модульные серии IntelliVue модели МР20 предназначены для измерений и регистрации основных параметров жизнедеятельности пациента: частоты сердечных сокращений (ЧСС), неинвазивного артериального давления (НАД), частоты пульса, частоты дыхания и температуры.
Внешний вид.
Мониторы пациента модульные
Рисунок № 1
Программное обеспечение
Мониторы пациента модульные серии IntelliVue модели МР20 имеют встроенное программное обеспечение (ПО), которое используется для проведения и обработки результатов измерений. Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
аблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
МР20 |
Номер версии (идентификационный номер) ПО |
не ниже L.0 |
Цифровой идентификатор ПО |
— |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мониторам пациента модульным серии IntelliVue модели МР20ГОСТ Р 8.802-2012 Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация фирмы «Philips Medizin Systeme Boblingen GmbH», Германия
Поверка
Поверка осуществляется по документу Р 50.2.049-2005 «ГСИ. Мониторы медицинские. Методика поверки».Основные средства поверки:
-
- генератор функциональный «Диатест-4», регистрационный № 38714-08;
-
- установка для поверки каналов измерений давления и частоты пульса УПКД-2, регистрационный № 44539-10;
-
- мера для поверки пульсовых оксиметров МППО-2М, регистрационный № 63897-16;
-
- термометр цифровой прецизионный DTI-1000, регистрационный № 15595-12, в комплекте с термопреобразователем сопротивления платиновым ТПТ-21-1, регистрационный № 46155-10.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на руководство по эксплуатации.
Заявитель
Акционерное общество «Современные Диагностические Системы» (АО «СДС»)ИНН 7726652231
Адрес: 107076, г. Москва, Богородский вал, д. 3
Тел.: +7 (495) 963-72-16, +7 (495) 963-73-60, +7 (495) 987-18-93
E-mail: sds@mail.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-56-33/+7 (495) 437-31-47
Е-mail: vniiofi@vniiofi.ru Web-сайт: www.vniiofi.ru
Мониторы пациента модульные серии IntelliVue модели МР20 имеют независимые измерительные каналы: электрокардиографический, неинвазивного артериального давления, частоты дыхания и термометрии.
Принцип действия канала электрокардиографии основан на измерении электрического потенциала сердца с помощью электродов, закрепленных на теле пациента.
Принцип действия канала неинвазивного артериального давления основан на измерении артериального давления осциллометрическим методом, при котором осуществляется программный анализ параметров сигнала пульсовой волны пациента при снижении давления воздуха в компрессионной манжете.
Принцип действия канала частоты дыхания основан на импедансном методе, при котором измеряют изменение сопротивления тела пациента между двумя электродами, установленными на грудь пациента, при вдохе-выдохе. Сигналы с электродов после соответствующей обработки используются для расчета частоты дыхания.
Принцип действия канала термометрии основан на измерении температуры тела пациента с помощью термодатчиков.
Мониторы пациента модульные серии IntelliVue модели МР20 состоят из блока аппарата базового, комплектов датчиков, кабелей пациента, манжет и других принадлежностей.
Сигналы от измерительных каналов обрабатываются встроенным процессором с общим программным обеспечением. На экране ЖК-дисплея в режиме реального времени отображаются графические и цифровые изображения измеряемых величин. В мониторах пациента модульных серии IntelliVue модели МР20 предусмотрено включение тревожной сигнализации при выходе измеряемых параметров жизнедеятельности за установленные пределы, имеется возможность передачи и вывода результатов измерений на компьютер и печать.

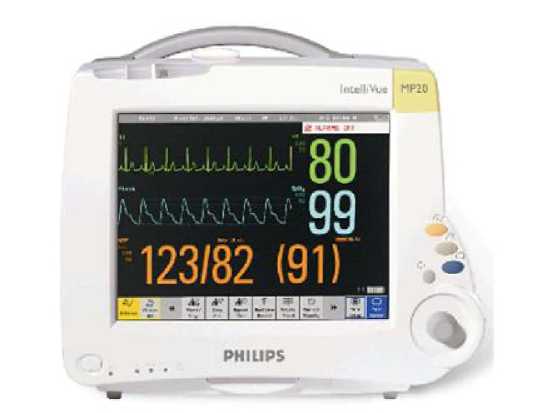

Общий вид монитора пациента модульного серии IntelliVue модели МР20 представлен на рисунке 1.
Рисунок 1 - Монитор пациента модульный серии IntelliVue модели МР20
Пломбирование монитора пациента модульного серии IntelliVue модели МР20 не предусмотрено.
Таблица 4 -
Наименование |
Обозначение |
Количество |
Монитор пациента IntelliVue MP 20 - блок аппарата базовый |
1 шт. | |
Многопараметрический измерительный сервер |
по запросу | |
Кабели соединительные:
|
по запросу по запросу по запросу по запросу по запросу по запросу | |
Расширение многопараметрического измерительного сервера для капнографии в основном потоке |
по запросу | |
Расширение многопараметрического измерительного сервера для капнографии в боковом потоке |
по запросу | |
Расширение многопараметрического измерительного сервера гемодинамическое |
по запросу | |
ЭКГ кабели с 3, 5, 10 электродами с зажимом |
по запросу | |
ЭКГ кабели с 3, 5, 10 электродами с защелкой |
по запросу | |
ЭКГ кабели с 3, 5, 10 электродами с клипсой |
по запросу | |
Соединительные блоки и разветвители проводов |
по запросу | |
Манжеты для неинвазивного измерения АД у взрослых, детей и новорожденных |
по запросу | |
Трубки для неинвазивного измерения АД у взрослых, детей и новорожденных |
по запросу |
Продолжение таблицы 4
Наименование |
Обозначение |
Количество |
Датчики пульсоксиметрические взрослые, детские, неонатальные многоразовые |
по запросу | |
Датчики пульсоксиметрические взрослые, детские, неонатальные одноразовые |
по запросу | |
Адаптер к пульсоксиметрическому датчику |
по запросу | |
Кабель адаптера пульсоксиметрического датчика |
по запросу | |
Держатель пульсоксиметрического датчика |
по запросу | |
Кабель удлинительный пульсоксиметрического датчика |
по запросу | |
Датчик температуры универсальный |
по запросу | |
Датчик температуры наружный |
по запросу | |
Датчик температуры катетера Фолея |
по запросу | |
Зонд температурный неонатальный |
по запросу | |
Зонд температурный пищеводный |
по запросу | |
Адаптер датчика температуры |
по запросу | |
Кабель адаптера датчика температурного |
по запросу | |
Датчики для инвазивного измерения давления |
по запросу | |
Адаптеры датчика инвазивного измерения давления |
по запросу | |
Колпачки для инвазивного измерения давления, одноразовые |
по запросу | |
Держатели датчика инвазивного давления |
по запросу | |
Одноканальные сенсоры к датчику инвазивного давления |
по запросу | |
Датчик для капнографии |
по запросу | |
Адаптер воздуховода |
по запросу | |
Комплект для измерения СО2: - FilterLine
|
по запросу по запросу по запросу по запросу | |
Магистраль FilterLine ротоносовая объединённая «Smart CapnoLine». Магистраль FilterLine ротоносовая О2-СО2 объединённая «Smart CapnoLine О2» |
- |
по запросу |
Магистраль FilterLine носовая - NIV Line |
по запросу | |
Магистраль универсальная |
по запросу | |
Магистраль специализированная |
по запросу | |
Датчик потока О2/СО2 |
по запросу | |
Модуль измерения анестезиологических газов |
по запросу | |
Блок радиометра калибровочный TCC3 |
по запросу | |
Фиксирующее устройство для модуля измерения газов |
по запросу | |
Комплект для установки мембран:
|
по запросу по запросу по запросу по запросу по запросу по запросу по запросу | |
Г аз калибровочный во флаконах |
по запросу | |
Трубки |
по запросу | |
Устройство дистанционного отображения информации |
по запросу | |
Кронштейн для крепления |
по запросу |
Продолжение таблицы 4
Наименование |
Обозначение |
Количество |
Стойка настольная |
по запросу | |
Кабели аналоговые |
по запросу | |
Кабели коммутационные |
по запросу | |
Модуль компьютерный |
по запросу | |
Коннекторы |
по запросу | |
Устройство дистанционной передачи тревоги |
по запросу | |
Крепление настенное |
по запросу | |
Кабели коммутационные |
по запросу | |
Устройство дистанционного управления |
по запросу | |
Крепления настенные |
по запросу | |
Кабели коммутационные |
по запросу | |
Коннекторы |
по запросу | |
Устройство навигационное |
по запросу | |
Крепление модульное |
по запросу | |
Манипулятор шаровой |
по запросу | |
«Мышь» специальная |
по запросу | |
Принтер специальный |
по запросу | |
Бумага для принтера |
по запросу | |
Устройство сетевой передачи данных |
по запросу | |
Кабель адаптера LAN |
по запросу | |
Блок питания |
по запросу | |
Кабели коммутационные |
по запросу | |
Интерфейс MIB |
по запросу | |
Кабель сетевой |
по запросу | |
Адаптер |
по запросу | |
Индикаторные кольца |
по запросу | |
Батарея аккумуляторная |
по запросу | |
Руководство по эксплуатации |
1 экз. |
аблица 2 - Метрологические характеристики
Наименование |
Значение |
Канал электрокардиографии | |
Диапазон измерений частоты сердечных сокращений (ЧСС), мин-1 |
от 30 до 300 |
Пределы допускаемой абсолютной погрешности измерений ЧСС, мин-1:
|
±3,0 ±3,5 |
Канал неинвазивного артериального давления | |
Диапазон измерений давления воздуха в манжете, мм рт.ст. |
от 10 до 270 |
Пределы допускаемой абсолютной погрешности измерений давления воздуха в манжете, мм рт.ст. |
±3 |
Диапазон измерений частоты пульса, мин-1 |
от 40 до 200 |
Пределы допускаемой погрешности измерений частоты пульса:
|
±3 ±5 |
Канал частоты дыхания | |
Диапазон измерений частоты дыхания, мин-1 |
от 7 до 120 |
Продолжение таблицы 2
Наименование |
Значение |
Пределы допускаемой абсолютной погрешности измерений частоты дыхания, мин-1 |
±1 |
Канал температуры | |
Диапазон показаний температуры, °С |
от +30 до +50 |
Диапазон измерений температуры, °С |
от +32 до +42 |
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,1 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры, мм, не более |
334x284x213 |
Масса монитора, кг, не более |
6,5 |
Электропитание от сети переменного тока с частотой 50/60 Гц, В |
от 100 до 240 |
Условия эксплуатации:
|
от 0 до +40 от 20 до 85 |
