Номер по Госреестру СИ: 53477-19
53477-19 Системы контроля температуры зерновых культур
(CTC)
Назначение средства измерений:
Системы контроля температуры зерновых культур CTC (далее по тексту - системы) предназначены для непрерывных или циклических многозонных измерений температуры растительного сырья (зерновых культур) при его хранении, а также для измерений относительной влажности воздуха в складах силосного типа (только для систем с термоподвесками исполнения SD1).
Внешний вид.
Системы контроля температуры зерновых культур
Рисунок № 1
Внешний вид.
Системы контроля температуры зерновых культур
Рисунок № 2
Внешний вид.
Системы контроля температуры зерновых культур
Рисунок № 3
Внешний вид.
Системы контроля температуры зерновых культур
Рисунок № 4
Внешний вид.
Системы контроля температуры зерновых культур
Рисунок № 5
Внешний вид.
Системы контроля температуры зерновых культур
Рисунок № 6
Внешний вид.
Системы контроля температуры зерновых культур
Рисунок № 7
Внешний вид.
Системы контроля температуры зерновых культур
Рисунок № 8
Внешний вид.
Системы контроля температуры зерновых культур
Рисунок № 9
Общие сведения
Дата публикации -
Срок свидетельства - 26.02.2024
Номер записи -
ID в реестре СИ - 537317
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года; 1 год - для систем, в состав которых входят термоподвески исп. SD1
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СТС, мод. SE11, CTC,
Производитель
Изготовитель - Фирма "Gescaser S.A."
Страна - ИСПАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 16
Выдано извещений - 0
Кол-во периодических поверок - 16
Кол-во средств измерений - 12
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№364 от 2019.02.26 Об утверждении типов средств измерений
Наличие аналогов СИ: Системы контроля температуры зерновых культур (CTC)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
53477-19 Системы контроля температуры зерновых культур (CTC) Фирма "Gescaser S.A." (ИСПАНИЯ ) |
73264-18 Анализаторы размеров частиц (Photocor мод. Photocor Complex, Photocor Compact, Photocor Compact-Z, Photocor Mini) Общество с ограниченной ответственностью «Фотокор» (ООО «Фотокор») (РОССИЯ г. Москва) |
|
53477-19 Системы контроля температуры зерновых культур (CTC) Фирма "Gescaser S.A." (ИСПАНИЯ ) |
73359-18 Системы измерения температуры («НИКА») Общество с ограниченной ответственностью «Воронежская инжиниринговая компания» (ООО «ВИК») (РОССИЯ г. Воронеж) |
Все средства измерений Общество с ограниченной ответственностью «Воронежская инжиниринговая компания» (ООО «ВИК»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
37171-08 01.04.2013 |
Системы контроля температуры зерна, CTCW Фирма "Gescaser S.A." (ИСПАНИЯ ) |
2 года | |
|
53477-13 15.05.2018 |
Системы контроля температуры, CTC Фирма "Gescaser S.A." (ИСПАНИЯ ) |
4 года | |
|
70800-18 |
Система контроля температуры, CTCW Фирма "Gescaser S.A." (ИСПАНИЯ ) |
ОТ МП |
4 года |
|
53477-19 26.02.2024 |
Системы контроля температуры зерновых культур, CTC Фирма "Gescaser S.A." (ИСПАНИЯ ) |
ОТ МП |
4 года; 1 год - для систем, в состав которых входят термоподвески исп. SD1 |
Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.
Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.
В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.
Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Системы измерения температуры («НИКА»)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 12 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ЦСМ" (RA.RU.312904) | 2 | 0 | 2 | 0 | 1 | 0 | 1 |
Стоимость поверки Системы измерения температуры («НИКА»)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тамбовский ЦСМ Тамбовская область |
3777 | 3777 |
Программное обеспечение
Программное обеспечение системы состоит из встроенного и автономного ПО.
Встроенное ПО мультиплексора NUSMESURA является метрологически значимым. Данное ПО устанавливается на заводе-изготовителе во время производственного цикла, недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. Структура ПО исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Идентификационные данные ПО -отсутствуют. Уровень защиты ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014.
Автономное ПО CTC+ является метрологически незначимым и предназначено для управления системой и мониторинга хранящегося в силосах растительного сырья. ПО устанавливается на персональный компьютер.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
NUSMESURA |
|
Номер версии ПО, не ниже |
SW 50 |
|
Цифровой идентификатор программного обеспечения |
не доступен |
|
Таблица 2 - Идентификационные данные автономного Г |
О |
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
CTC+ |
|
Номер версии ПО, не ниже |
2.3 |
|
Цифровой идентификатор программного обеспечения |
не доступен |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации систему типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системе контроля температуры зерновых культур CTC
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы-изготовителя «GESCASER S.A», Испания
Поверка
Поверкаосуществляется по документу МП 207-031-2018 «Система контроля температуры зерновых культур CTC. Методика поверки», утвержденному ФГУП «ВНИИМС» 28.09.2018 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Измерители температуры многоканальные прецизионные МИТ 8 (Регистрационный № 19736-11);
Измерители комбинированные Testo 645 (Регистрационный № 17740-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «GESCASER S.A», Испания
Адрес: C/ Sant Pere 1, 25100 Almacelles (Lleida) Spain
Телефон: (+34) 973 740 695
Факс: (+34) 973 741 349
E-mail: gescaser@gescaser.com
Web-сайт: http://www.gescaser.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия систем основан на преобразовании кодовых сигналов от датчиков температуры и(или) влажности, установленных в термоподвесках, в сигналы интерфейса RS232. Сигналы преобразовываются при помощи электронного модуля (мультиплексора) и далее передается на персональный компьютер по интерфейсу RS232 или USB через барьер безопасности Interface-3 Ex.
Системы относятся к проектно-компонуемым системам. На рисунке 1 представлена структурная схема системы. В состав систем входят термоподвески, подключаемые параллельным способом к шине передачи сигналов, мультиплексоры, внутренний барьер безопасности Interface-3 Ex типа BSI-2, персональный компьютер с установленным специализированным программным обеспечением (ПО), погодная станция и «антиконденсационный» зонд.
Термоподвески изготавливаются двух типов: с датчиками влажности (исполнение SD1) или без датчиков влажности (исполнения SM11 для металлических силосов и SE11 - для бетонных).
Термоподвески исполнений SM11 и SE11 конструктивно выполнены в виде многоточечных датчиков температуры с присоединенными проводами в защитной полимерной оболочке, помещенной внутрь армированного кабеля в пластиковой оболочке с присоединенной к нему коммутационной металлической головкой с соответствующими приспособлениями для монтажа. Чувствительные элементы (ЧЭ) размещаются по всей длине кабеля на заданном расстоянии друг от друга. Конструкция термоподвесок обеспечивает большое сопротивление к тяговому усилию, а также возможность извлечения кабеля с датчиками из термоподвески, а также самой термоподвески из заполненного зерном силоса.
Термоподвески исполнения SD1 состоят из датчиков температуры и датчиков влажности, помещенных внутрь полимерных узлов, присоединенных проводов в защитной полимерной оболочке, помещенной внутрь армированного кабеля в пластиковой оболочке, коммутационной металлической головки с соответствующими приспособлениями для монтажа. Датчики температуры и датчики влажности размещаются по всей длине кабеля на заданном расстоянии друг от друга.
Мультиплексор представляет собой плату мультиплексорного модуля в металлическом шкафу. Мультиплексоры изготавливаются двух исполнений: NUSMESURA и MD1, которые различаются своим назначением. Мультиплексор исполнения NUSMESURA предназначен для осуществления непрерывного сбора информации от термоподвесок, аналогово-цифрового преобразования и передачи на персональный компьютер через барьер Interface-3 Ex. Мультиплексор исполнения MD1 предназначен для осуществления непрерывного сбора информации от термоподвесок, аналогово-цифрового преобразования и передачи на персональный компьютер через барьер Interface-3 Ex. Соединения между мультиплексором и барьером Interface-3 Ex осуществляется при использовании четырехпроводного кабеля интерфейса RS485.
Погодная станция представляет собой датчик температуры и влажности в пластиковом кожухе и предназначена для индикации (на ПК) показаний температуры и относительной влажности вне силоса и передачи информации системе по запросу.
«Антиконденсационный» зонд представляет собой датчик температуры и влажности в защитном чехле с коммутационной металлической головкой с соответствующими приспособлениями для монтажа и предназначены для контроля температуры точки росы во избежание образования конденсата на внутренней стороне крыши силоса.
Персональный компьютер с ПО подключен к барьеру Interface-3 Ex через USB, RS232 или беспроводным образом. Система при помощи ПО позволяет с автоматизированного рабочего места (АРМ) оператора контролировать процесс хранения и самосогревания растительного сырья в силосах элеватора, преобразовывать, хранить и формировать архив значений температурного процесса зерновых материалов. ПО работает в графической области визуализации, которая показывает синоптический план установки, количество силосов и зондов. С помощью меню выбирается графическая функция, которая позволяет контролировать температуру хранящегося в силосе зерна.

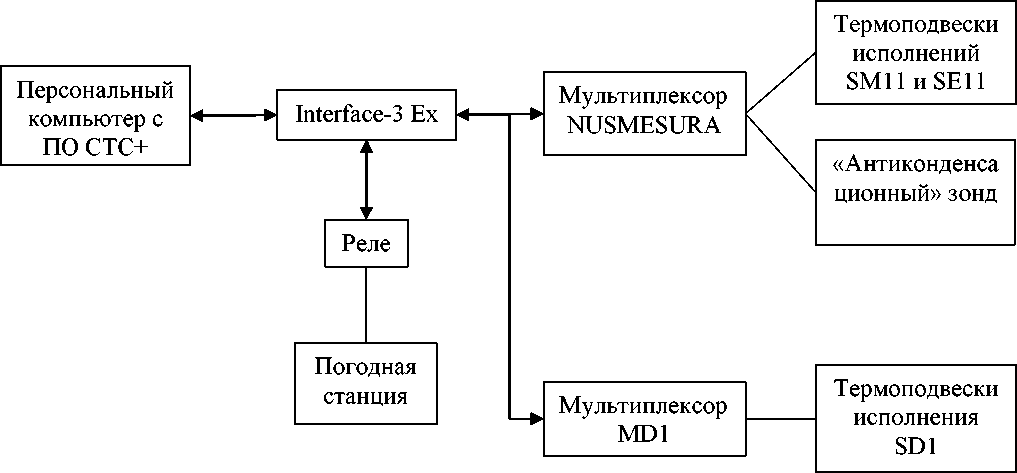

Рисунок 1 - Структурная схема системы контроля температуры CTC
На рисунках 2-7 представлены фотографии компонентов систем.

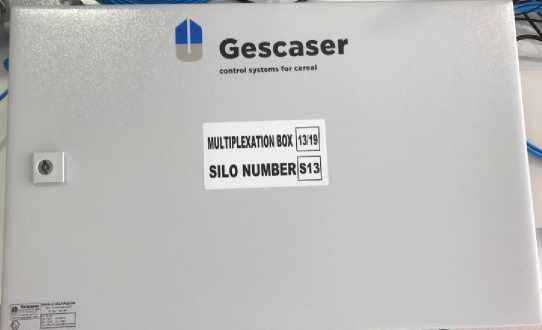

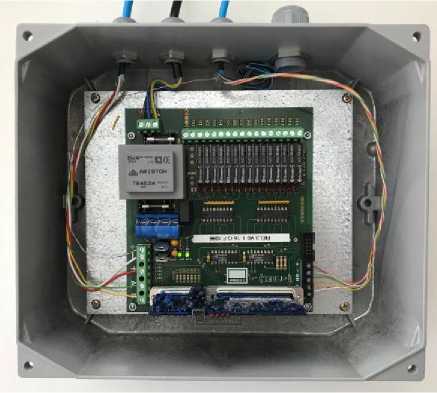

Рисунок 2 - Общий вид мультиплексорного модуля в металлическом шкафу
Рисунок 4 - Общий вид термоподвески исполнения SD1

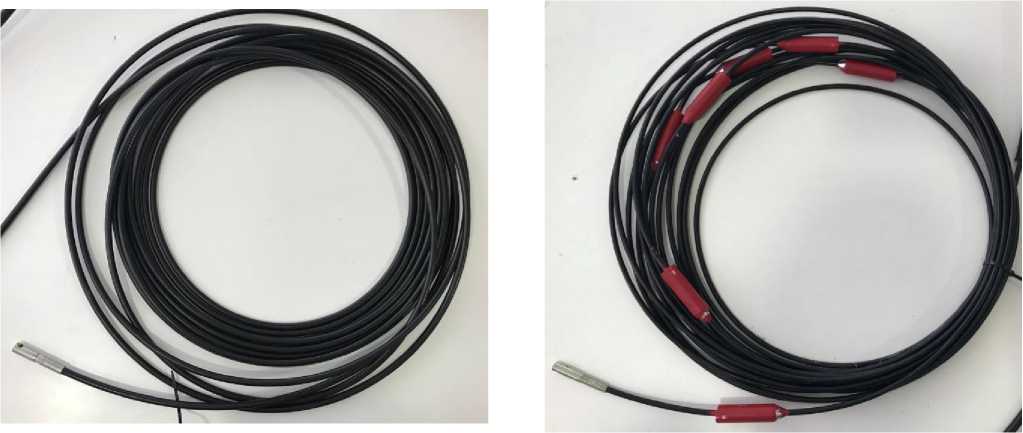

Рисунок 3 - Общий вид термоподвески исполнений SM11, SE11

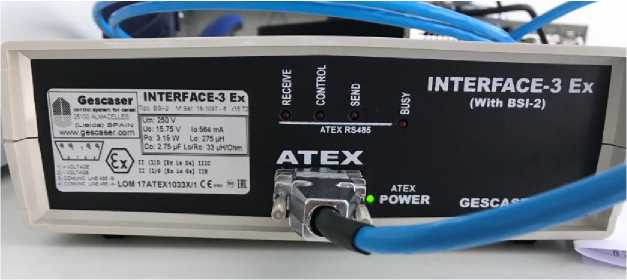

Рисунок 5 - Общий вид барьера Interface-3 Ex

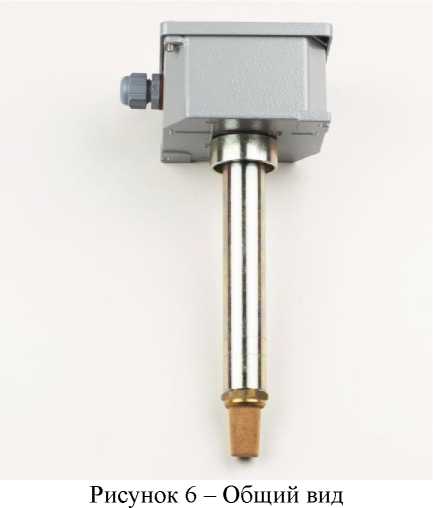

«антикондесационного» зонда
• • ••

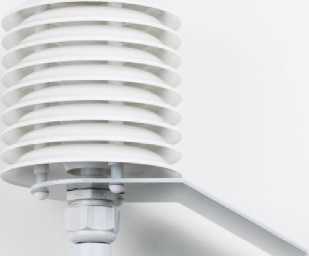

Рисунок 7 - Общий вид погодной станции
Пломбирование металлического шкафа с установленным мультиплексорным модулем не предусмотрено.

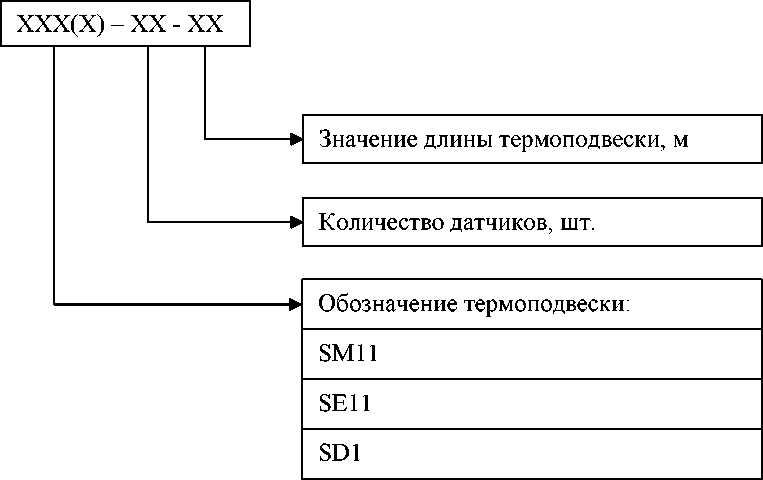

Обозначение термоподвесок в зависимости от исполнения и конструктивных особенностей приведено на схеме.
Таблица 6
|
Наименование |
Обозначение |
Количество |
|
Термоподвеска |
SM11 SE11 SD1 |
исполнение и количество в соответствии с заказом |
|
Мультиплексорный модуль в металлическом шкафу |
NUSMESURA MD1 | |
|
Внутренний барьер безопасности |
Interface-3 Ex |
1 шт. |
|
Погодная станция |
- |
по заказу |
|
«Антиконденсационный» зонд | ||
|
Руководство по эксплуатации (на русском языке) |
- |
1 экз. |
|
Методика поверки |
МП 207-031-2018 |
1 экз. |
Таблица 3 - Метрологические характеристики термоподвесок исполнений SM11, SE11
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений температуры, °С |
от -20 до +60 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 |
|
Разрешающая способность, °С |
0,1 |
Таблица 4 - Метрологические характеристики термоподвесок исполнения SD1
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений температуры, °С |
от -20 до +60 |
|
Диапазон измерений относительной влажности, % |
от 0 до 99 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С | |
|
- в диапазоне от -20 до +5 °С не включ. |
±1,7 |
|
- в диапазоне от +5 до +60 °С |
±1,0 |
|
Пределы допускаемой абсолютной погрешности измерений влажности, % | |
|
- в диапазоне от 0 до 20 % не включ. |
±5 |
|
- в диапазоне от 20 до 80 % включ. |
±3 |
|
- в диапазоне св. 80 до 99 % |
±5 |
|
Разрешающая способность, °С, % |
0,1 |
Таблица 5 - Технические характеристики систем
|
Наименование характеристики |
Значение характеристики |
|
Диапазон показаний температуры погодной станции и «антиконденсационного» зонда, °С |
от -20 до +60 |
|
Диапазон показаний относительной влажности погодной станции и «антиконденсационного» зонда, % |
от 0 до 100 |
|
Разрешающая способность, °С, % |
0,1 |
|
Габаритные размеры, мм, не более | |
|
- металлический шкаф мультиплексорного |
300x400x200/400x600x200 |
|
модуля | |
|
- барьер Interface-3 Ex |
230x210x70 |
|
- термоподвеска исполнений SM11, SE11 |
011x100000 |
|
- термоподвеска исполнения SD1 |
07x100000 |
|
- погодная станция |
250x130x300 |
|
- «антиконденсационный» зонд |
100x100x250 |
|
Масса, кг, не более | |
|
- металлический шкаф мультиплексорного |
8 |
|
модуля | |
|
- барьер Interface-3 Ex |
1,7 |
|
- термоподвеска исполнений SM11, SE11 |
50 |
|
- термоподвеска исполнения SD1 |
15 |
|
- погодная станция |
0,86 |
|
- «антиконденсационный» зонд |
0,95 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха,°С |
от -20 до +85 (от 0 до +50 для барьера |
|
Interface-3 Ex) | |
|
- относительная влажность воздуха, %, |
от 0 до 99 (от 10 до 90 для барьера |
|
Interface-3 Ex) |
