Номер по Госреестру СИ: 73914-19
73914-19 Резервуары стальные горизонтальные цилиндрические
(РГС-5, РГС-20)
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГС-5, РГС-20 (далее - резервуар) предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.

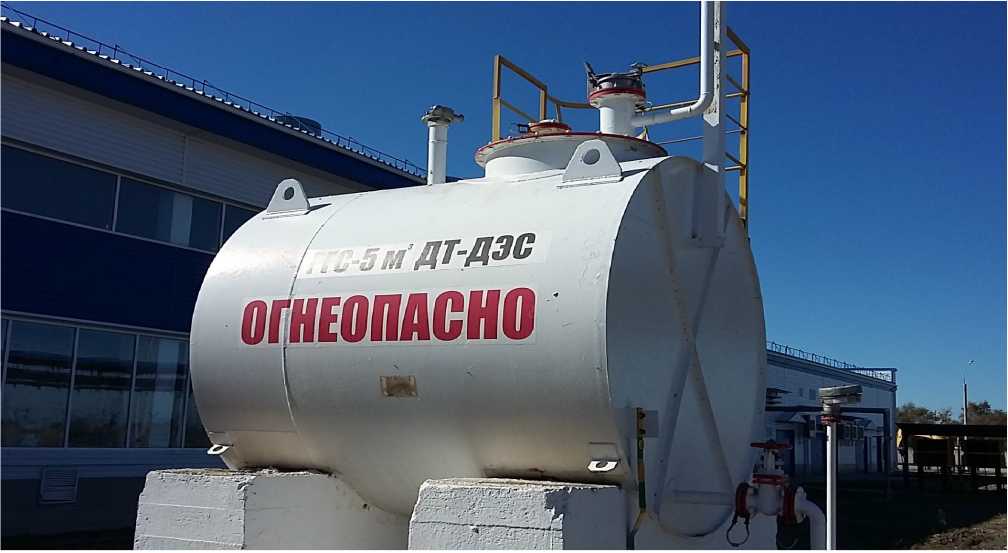

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1

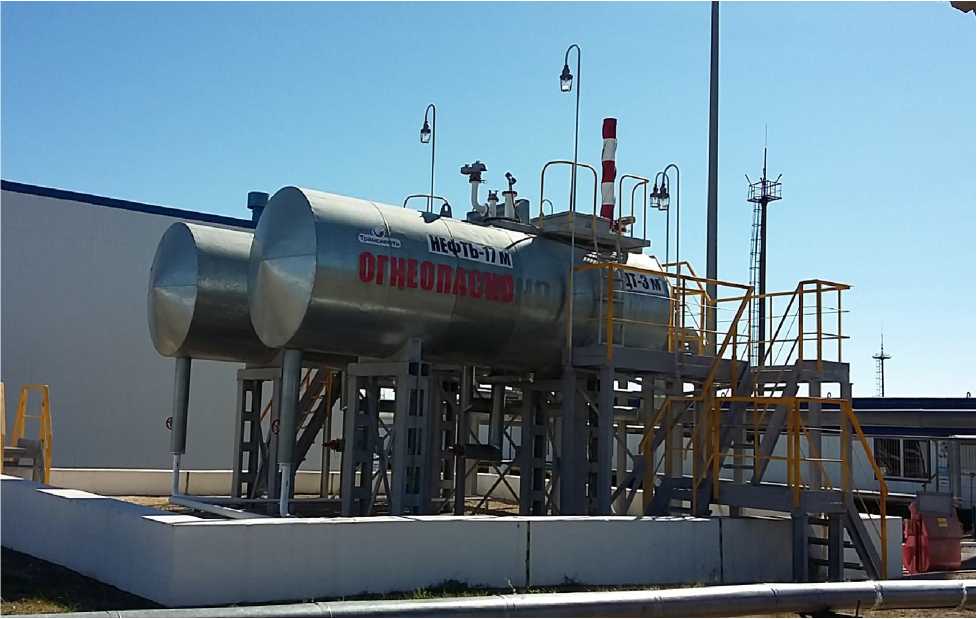

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 2
Общие сведения
Дата публикации - 23.12.2021
Срок свидетельства -
Номер записи -
ID в реестре СИ - 537200
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
РГС-5, РГС-20,
Производитель
Изготовитель - Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга"
Страна - РОССИЯ
Населенный пункт - г. Нижний Новгород
Уведомление о начале осуществления предпринимательской деятельности - Да
Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.
В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.
В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.
Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.
Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1826 дн.
Приказы РСТ, где упоминается данный тип СИ
№204 от 2019.02.08 Об утверждении типов средств измерений
Наличие аналогов СИ: Резервуары стальные горизонтальные цилиндрические (РГС-5, РГС-20)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
62691-15 |
Система измерений количества и показателей качества нефтепродуктов передвижная каркасного типа № 4/625/1, Нет данных Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
62692-15 |
Система измерений количества и показателей качества нефтепродуктов передвижная каркасного типа № 5/587/6, Нет данных Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
62693-15 |
Система измерений количества и показателей качества нефтепродуктов передвижная каркасного типа № 2/625/4, Нет данных Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
62694-15 |
Система измерений количества и показателей качества нефтепродуктов передвижная каркасного типа № 1/588/7, Нет данных Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
62695-15 |
Система измерений количества и показателей качества нефтепродуктов передвижная каркасного типа № 3/625/3, Нет данных Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
62696-15 |
Система измерений количества и показателей качества нефтепродуктов передвижная каркасного типа № 8/589/8, Нет данных Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
62697-15 |
Система измерений количества и показателей качества нефтепродуктов передвижная каркасного типа № 7/625/2, Нет данных Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
62698-15 |
Система измерений количества и показателей качества нефтепродуктов передвижная каркасного типа № 6/586/5, Нет данных Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
62905-15 |
Система измерений количества и показателей качества нефти № 908 МН "Альметьевск - Куйбышев-1" АО "Транснефть - Приволга", Нет данных Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
62906-15 |
Система измерений количества и показателей качества нефти № 909 МН "Куйбышев - Лопатино" АО "Транснефть - Приволга", Нет данных Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
63051-16 |
Система измерений количества и показателей качества нефти № 777 ПСП "Джалинда" филиала "Нерюнгринское РНУ" ООО "Транснефть - Восток", Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
63579-16 |
Система измерений количества и показателей качества нефти № 433 ЛПДС "Ярославль" Ярославского РНУ ООО "Транснефть-Балтика", Нет данных Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
63580-16 |
Система измерений количества и показателей качества нефти № 107 НПС "Ярославль-3" Ярославского РНУ ООО "Транснефть-Балтика", Нет данных Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
64081-16 |
Система измерений количества и показателей качества нефти № 142 НПС "Горький" Горьковского РНУ филиала АО "Транснефть - Верхняя Волга", Нет данных Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
65854-16 |
Установка поверочная трубопоршневая, ТПУ-4000 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ |
2 года |
|
66434-17 |
Система измерений количества и показателей качества нефти "Основная схема учета СИКН № 437 НПС "Рязань" Рязанского РНУ", Нет данных Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
66477-17 |
Система измерений количества и показателей качества нефти "Узел резервной схемы учета СИКН № 437 НПС "Рязань" Рязанского РНУ", Нет данных Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
67006-17 |
Система измерений количества и показателей качества нефти "СИКН №400 ПСП "Волгоградский" Волгоградское РНУ. Узел резервной схемы учета", Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
67007-17 |
Система измерений количества и показателей качества нефти "СИКН №400 ПСП "Волгоградский" Волгоградское РНУ. Основная схема учета", Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
67142-17 |
Система измерений количества и показателей качества нефти № 142 АО "Транснефть - Верхняя Волга", Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
67346-17 |
Система измерений количества и показателей качества нефти № 124, Нет данных Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
67583-17 |
Установка поверочная трубопоршневая, ТПУ-4000 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ |
2 года |
|
68334-17 |
Система измерений количества и показателей качества нефтепродукта СИКН № 1250 на отводе "КМНПП - а/п "Домодедово", Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
74017-19 |
Резервуар стальной горизонтальный цилиндрический, РГС-17 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
73994-19 |
Резервуары стальные горизонтальные цилиндрические, РГС-8, РГС-10, РГС-17 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
73936-19 |
Резервуары горизонтальные стальные цилиндрические, РГС-12,5, РГС-25 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
73928-19 |
Резервуары горизонтальные стальные цилиндрические, РГС-17 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
73926-19 |
Резервуар горизонтальный стальной цилиндрический, РГС-8 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
73924-19 |
Резервуары горизонтальные стальные цилиндрические, РГС-16, РГС-25 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
73920-19 |
Резервуары стальные горизонтальные цилиндрические, РГС-20 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
73917-19 |
Резервуары стальные горизонтальные цилиндрические, РГС-5, РГС-10 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
73916-19 |
Резервуары стальные горизонтальные цилиндрические, РГС-20 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
73914-19 |
Резервуары стальные горизонтальные цилиндрические, РГС-5, РГС-20 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
73910-19 |
Резервуары стальные горизонтальные цилиндрические, РГС-20 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
74443-19 |
Система измерений количества и показателей качества нефти № 908 МН "Альметьевск - Куйбышев-1" АО "Транснефть - Приволга", Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
74380-19 |
Резервуары стальные горизонтальные цилиндрические, РГС-20 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
75032-19 |
Преобразователь расхода турбинный геликоидный, ТПР-250-1,6 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
75031-19 |
Преобразователь расхода турбинный геликоидный, ТПР-400-1,6 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
76897-19 |
Резервуар горизонтальный стальной цилиндрический, РГС-20 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
77786-20 |
Резервуар стальной горизонтальный цилиндрический, РГС-40 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
77754-20 |
Система измерений количества и показателей качества нефти № 433 на ЛПДС "Ярославль" ООО "Транснефть - Балтика", Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
77723-20 |
Резервуары стальные горизонтальные цилиндрические, РГС-20 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
78167-20 |
Система измерений количества и показателей качества нефтепродуктов № 1247 ЛПДС "Сокур", Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
78166-20 |
Система измерений количества и показателей качества нефтепродуктов № 1227 ЛПДС "Сокур", Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
78338-20 |
Система измерений количества и показателей качества нефти № 107 НПС "Ярославль-3" ООО "Транснефть - Балтика", Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
78560-20 |
Система измерений количества и показателей качества нефти № 32, Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
83895-21 |
Резервуары стальные горизонтальные цилиндрические, РГС-80 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
84454-22 |
Резервуары стальные горизонтальные цилиндрические, РГС-20 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
84455-22 |
Резервуары стальные горизонтальные цилиндрические, РГС-20 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
84456-22 |
Резервуары стальные горизонтальные цилиндрические, РГС-20 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
84637-22 |
Резервуар горизонтальный стальной цилиндрический, РГС-25 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
84638-22 |
Резервуар горизонтальный стальной цилиндрический, РГС-8 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
84639-22 |
Резервуары горизонтальные стальные цилиндрические, РГС-10 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
84688-22 |
Резервуары горизонтальные стальные цилиндрические, РГС-5 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
84703-22 |
Резервуары стальные горизонтальные цилиндрические, РГС-20 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
84704-22 |
Резервуары стальные горизонтальные цилиндрические, РГС-20 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
Кто поверяет Резервуары стальные горизонтальные цилиндрические (РГС-5, РГС-20)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Резервуары стальные горизонтальные цилиндрические (РГС-5, РГС-20)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Камчатский ЦСМ Камчатский край |
24243 | 24243 |
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист технического паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-5, РГС-20
ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений.
Резервуары стальные горизонтальные цилиндрические. Методика поверки»
ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов.
Технические условия»
Поверка
Поверкаосуществляется по документу ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
-
- Расходомер жидкости турбинный PTF 040, (4,0-30) м3/ч, ПГ±0,15% (рег. № 11735-06);
-
- Уровнемер «Струна-М», от 0 до 4000 мм, ПГ±1 мм (рег. № 15669-02);
-
- Рулетка измерительная металлическая 2-го класса точности, с грузом Р10У2Г, с верхним пределом измерений 10 м (рег. № 55464-13);
-
- Секундомер механический СОСпр, ЦД 0,2 с (рег. № 11519-11);
-
- Термометр ртутный стеклянный лабораторный ТЛ-4, ЦД 0,1 °С, (рег. № 303-91);
-
- Анализатор-течеискатель АНТ-3М, ПГ±5% (рег. № 39982-08);
-
- Ареометр стеклянный для нефти АНТ-1, ЦД 0,5 кг/м3 (рег. № 37028-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу.
Изготовитель
Великолукский завод «Транснефтемаш» - филиал АО «Транснефть - Верхняя Волга» ИНН 5260900725
Адрес: 182100, Псковская обл., г. Великие Луки, ул. Гоголя, д. 2
Телефон: +7 (81153) 9-71-41, +7 (81153) 8-11-53, +7 (81153) 9-19-49
Испытательный центр
Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог») Адрес: 420029, РТ, г. Казань, ул. 8 Марта, д.13, офис 33Телефон/факс: +7 (843) 513-30-75
Web-сайт: www.metrolog-kazan.ru
E-mail: metrolog-kazan@mail.ru
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочной таблицы резервуара.
Резервуары представляют собой стальные сосуды цилиндрической формы с днищами. Расположение резервуаров - надземное. Тип - резервуары горизонтальные стальные одностенные. Категория размещения и климатическое исполнение резервуаров - УХЛ1. Фундамент резервуаров представляет собой седловые бетонные опоры для резервуаров РГС-5 и металлические стоечные опоры для РГС-20. Основные конструкции резервуаров выполнены из стали 09Г2С. По наружной поверхности резервуары РГС-20 теплоизолируются слоем минеральной ваты и покрываются оцинкованным листом.
Резервуары оборудованы боковыми металлическими лестницами, по периметру которых установлено ограждение. Резервуары оснащены необходимым оборудованием для проведения операций по приему, хранению и отпуску нефтепродуктов: патрубками приемо-раздаточными; люк-замерным, люк-лазом.
Резервуары стальные горизонтальные цилиндрические РГС-5 №108, РГС-20 №№171, 180 расположены на территории Акционерного общества «Транснефть - Приволга» (АО «Транснефть - Приволга») Волгоградское районное нефтепроводное управление линейная производственно-диспетчерская станция «Кузьмичи» (Волгоградское РНУ ЛПДС «Кузьмичи»), по адресу 404650, Волгоградская обл., Городищенский р-н, п. Кузьмичи.
Общий вид резервуаров стальных горизонтальных цилиндрических РГС-5, РГС-20 представлен на рисунках 1-2.
Рисунок 1 - Общий вид резервуара РГС-5 №108
Рисунок 2 - Общий вид резервуаров РГС-20 №№ 171, 180
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-5, РГС-20 не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Тип резервуара |
РГС-5 |
РГС-20 | |
|
Заводской номер |
108 |
171 |
180 |
|
Номинальная вместимость, м3 |
5,6 |
20 |
20 |
|
1 секция |
- |
3,0 |
3,0 |
|
2 секция |
- |
17,0 |
17,0 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % |
±0,25 | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
Тип резервуара |
РГС-5 |
РГС-20 | ||
|
Заводской номер |
108 |
171 |
180 | |
|
Габаритные размеры, мм: - диаметр |
1900 |
2200 |
2200 | |
|
- длина |
2060 |
7380 |
7380 | |
|
Масса, кг |
1150 |
5000 |
5000 | |
|
Условия эксплуатации:
|
от -60 до +40 от 84 до 106,7 | |||
