Номер по Госреестру СИ: 73920-19
73920-19 Резервуары стальные горизонтальные цилиндрические
(РГС-20)
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГС-20 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 3
Общие сведения
Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 537194
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Резервуар стальной горизонтальный цилиндрический РГС-20,
Производитель
Изготовитель - Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга"
Страна - РОССИЯ
Населенный пункт - г. Нижний Новгород
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник уведомлений об осуществлении деятельности является копией соответствующего реестра ФГИС «АРШИН» и содержит сведения об организациях, осуществляющих деятельность по производству эталонов единиц величин, стандартных образцов и средств измерений.
Реестр формируется во исполнении Статьи 15 Федерального закона от 26.06.2008 N 102-ФЗ «Об обеспечении единства измерений».
Статья 15. Федеральный государственный метрологический надзор.
3. Юридические лица представляют уведомления о начале своей деятельности по производству эталонов единиц величин, стандартных образцов и средств измерений в порядке, установленном Федеральным законом от 26 декабря 2008 года N 294-ФЗ "О защите прав юридических лиц и индивидуальных предпринимателей при осуществлении государственного контроля (надзора) и муниципального контроля".
Бесплатный
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3290 от 2022.12.27 ПРИКАЗ_Об утверждении типов средств измерений (17)
№204 от 2019.02.08 Об утверждении типов средств измерений
Наличие аналогов СИ: Резервуары стальные горизонтальные цилиндрические (РГС-20)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
62691-15 |
Система измерений количества и показателей качества нефтепродуктов передвижная каркасного типа № 4/625/1, Нет данных Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
62692-15 |
Система измерений количества и показателей качества нефтепродуктов передвижная каркасного типа № 5/587/6, Нет данных Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
62693-15 |
Система измерений количества и показателей качества нефтепродуктов передвижная каркасного типа № 2/625/4, Нет данных Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
62694-15 |
Система измерений количества и показателей качества нефтепродуктов передвижная каркасного типа № 1/588/7, Нет данных Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
62695-15 |
Система измерений количества и показателей качества нефтепродуктов передвижная каркасного типа № 3/625/3, Нет данных Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
62696-15 |
Система измерений количества и показателей качества нефтепродуктов передвижная каркасного типа № 8/589/8, Нет данных Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
62697-15 |
Система измерений количества и показателей качества нефтепродуктов передвижная каркасного типа № 7/625/2, Нет данных Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
62698-15 |
Система измерений количества и показателей качества нефтепродуктов передвижная каркасного типа № 6/586/5, Нет данных Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
62905-15 |
Система измерений количества и показателей качества нефти № 908 МН "Альметьевск - Куйбышев-1" АО "Транснефть - Приволга", Нет данных Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
62906-15 |
Система измерений количества и показателей качества нефти № 909 МН "Куйбышев - Лопатино" АО "Транснефть - Приволга", Нет данных Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
63051-16 |
Система измерений количества и показателей качества нефти № 777 ПСП "Джалинда" филиала "Нерюнгринское РНУ" ООО "Транснефть - Восток", Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
63579-16 |
Система измерений количества и показателей качества нефти № 433 ЛПДС "Ярославль" Ярославского РНУ ООО "Транснефть-Балтика", Нет данных Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
63580-16 |
Система измерений количества и показателей качества нефти № 107 НПС "Ярославль-3" Ярославского РНУ ООО "Транснефть-Балтика", Нет данных Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
64081-16 |
Система измерений количества и показателей качества нефти № 142 НПС "Горький" Горьковского РНУ филиала АО "Транснефть - Верхняя Волга", Нет данных Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
65854-16 |
Установка поверочная трубопоршневая, ТПУ-4000 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ |
2 года |
|
66434-17 |
Система измерений количества и показателей качества нефти "Основная схема учета СИКН № 437 НПС "Рязань" Рязанского РНУ", Нет данных Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
66477-17 |
Система измерений количества и показателей качества нефти "Узел резервной схемы учета СИКН № 437 НПС "Рязань" Рязанского РНУ", Нет данных Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
67006-17 |
Система измерений количества и показателей качества нефти "СИКН №400 ПСП "Волгоградский" Волгоградское РНУ. Узел резервной схемы учета", Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
67007-17 |
Система измерений количества и показателей качества нефти "СИКН №400 ПСП "Волгоградский" Волгоградское РНУ. Основная схема учета", Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
67142-17 |
Система измерений количества и показателей качества нефти № 142 АО "Транснефть - Верхняя Волга", Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
67346-17 |
Система измерений количества и показателей качества нефти № 124, Нет данных Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
67583-17 |
Установка поверочная трубопоршневая, ТПУ-4000 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ |
2 года |
|
68334-17 |
Система измерений количества и показателей качества нефтепродукта СИКН № 1250 на отводе "КМНПП - а/п "Домодедово", Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
74017-19 |
Резервуар стальной горизонтальный цилиндрический, РГС-17 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
73994-19 |
Резервуары стальные горизонтальные цилиндрические, РГС-8, РГС-10, РГС-17 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
73936-19 |
Резервуары горизонтальные стальные цилиндрические, РГС-12,5, РГС-25 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
73928-19 |
Резервуары горизонтальные стальные цилиндрические, РГС-17 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
73926-19 |
Резервуар горизонтальный стальной цилиндрический, РГС-8 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
73924-19 |
Резервуары горизонтальные стальные цилиндрические, РГС-16, РГС-25 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
73920-19 |
Резервуары стальные горизонтальные цилиндрические, РГС-20 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
73917-19 |
Резервуары стальные горизонтальные цилиндрические, РГС-5, РГС-10 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
73916-19 |
Резервуары стальные горизонтальные цилиндрические, РГС-20 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
73914-19 |
Резервуары стальные горизонтальные цилиндрические, РГС-5, РГС-20 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
73910-19 |
Резервуары стальные горизонтальные цилиндрические, РГС-20 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
74443-19 |
Система измерений количества и показателей качества нефти № 908 МН "Альметьевск - Куйбышев-1" АО "Транснефть - Приволга", Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
74380-19 |
Резервуары стальные горизонтальные цилиндрические, РГС-20 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
75032-19 |
Преобразователь расхода турбинный геликоидный, ТПР-250-1,6 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
75031-19 |
Преобразователь расхода турбинный геликоидный, ТПР-400-1,6 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
76897-19 |
Резервуар горизонтальный стальной цилиндрический, РГС-20 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
77786-20 |
Резервуар стальной горизонтальный цилиндрический, РГС-40 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
77754-20 |
Система измерений количества и показателей качества нефти № 433 на ЛПДС "Ярославль" ООО "Транснефть - Балтика", Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
77723-20 |
Резервуары стальные горизонтальные цилиндрические, РГС-20 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
78167-20 |
Система измерений количества и показателей качества нефтепродуктов № 1247 ЛПДС "Сокур", Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
78166-20 |
Система измерений количества и показателей качества нефтепродуктов № 1227 ЛПДС "Сокур", Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
78338-20 |
Система измерений количества и показателей качества нефти № 107 НПС "Ярославль-3" ООО "Транснефть - Балтика", Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
78560-20 |
Система измерений количества и показателей качества нефти № 32, Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
83895-21 |
Резервуары стальные горизонтальные цилиндрические, РГС-80 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
84454-22 |
Резервуары стальные горизонтальные цилиндрические, РГС-20 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
84455-22 |
Резервуары стальные горизонтальные цилиндрические, РГС-20 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
84456-22 |
Резервуары стальные горизонтальные цилиндрические, РГС-20 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
84637-22 |
Резервуар горизонтальный стальной цилиндрический, РГС-25 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
84638-22 |
Резервуар горизонтальный стальной цилиндрический, РГС-8 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
84639-22 |
Резервуары горизонтальные стальные цилиндрические, РГС-10 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
84688-22 |
Резервуары горизонтальные стальные цилиндрические, РГС-5 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
84703-22 |
Резервуары стальные горизонтальные цилиндрические, РГС-20 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
84704-22 |
Резервуары стальные горизонтальные цилиндрические, РГС-20 Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.
Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Резервуары стальные горизонтальные цилиндрические (РГС-20)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ФИРМА "МЕТРОЛОГ" (RA.RU.311282) | 6 | 0 | 6 | 0 | 0 | 0 | 0 |
Стоимость поверки Резервуары стальные горизонтальные цилиндрические (РГС-20)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Камчатский ЦСМ Камчатский край |
28465 | 28465 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист технического паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-20
ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений.
Резервуары стальные горизонтальные цилиндрические. Методика поверки»
ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов.
Технические условия»
Поверка
Поверкаосуществляется по документу ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
-
- Расходомер жидкости турбинный PTF 040, (4,0-30) м3/ч, ПГ ±0,15% (рег. № 11735-06);
-
- Уровнемер «Струна-М», от 0 до 4000 мм, ПГ ±1 мм (рег. № 15669-02);
-
- Рулетка измерительная металлическая 2-го класса точности, с грузом Р20У2Г, с верхним пределом измерений 20 м (рег. № 55464-13);
-
- Секундомер механический СОСпр, ЦД 0,2 с (рег. № 11519-11);
-
- Термометр ртутный стеклянный лабораторный ТЛ-4, ЦД 0,1 °С (рег. № 303-91);
-
- Анализатор-течеискатель АНТ-3М, ПГ ±5% (рег. № 39982-08);
-
- Ареометр стеклянный для нефти АНТ-1, ЦД 0,5 кг/м3 (рег. № 37028-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и градуировочные таблицы.
Изготовитель
Великолукский завод «Транснефтемаш» - филиал АО «Транснефть - Верхняя Волга» ИНН 5260900725
Адрес: 182100, Псковская обл., г. Великие Луки, ул. Гоголя, д.2
Телефон: +7 (81153) 9-71-41, +7 (81153) 8-11-53, +7 (81153) 9-19-49
Испытательный центр
Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог») Адрес: 420029, РТ, г. Казань, ул. 8 Марта, д.13, офис 33Телефон/факс: +7 (843) 513-30-75
Web-сайт: www.metrolog-kazan.ru
E-mail: metrolog-kazan@mail.ru
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочных таблиц резервуаров.
Резервуары представляют собой стальной горизонтальный сосуд цилиндрической формы с днищами. Расположение резервуара - наземное. Тип - резервуары горизонтальные стальные одностенные. Категория размещения и климатическое исполнение резервуаров - УХЛ1. Основные конструкции резервуаров выполнены из стали 09Г2С. Резервуары оборудованы боковой металлической лестницей, по периметру которой установлено ограждение. Резервуары имеют люк замерный для эксплуатации и приемо-раздаточные патрубки для заполнения и опорожнения.
Резервуары стальные горизонтальные цилиндрические РГС-20 расположены на территории Акционерного общества «Транснефть - Приволга» (АО «Транснефть - Приволга») по адресам, представленным в таблице 1.
Таблица 1 - Местонахождение резервуаров
|
Номера резервуаров |
Местонахождение, адрес |
|
88 |
Бугурусланское районное нефтепроводное управление нефтеперекачивающая станция «Похвистнево» (Бугурусланское РНУ НПС «Похвистнево»), 446450, Самарская обл., г. Похвистнево, Ибряйкинское шоссе |
|
275 |
Бугурусланское районное нефтепроводное управление нефтеперекачивающая станция «Кротовка» (Бугурусланское РНУ НПС «Кротовка»), 446320, Самарская обл., Кинель-Черкасский р-н, с. Кротовка |
|
276 | |
|
6505 |
Бугурусланское районное нефтепроводное управление нефтеперекачивающая станция «Бавлы» (Бугурусланское РНУ НПС «Бавлы»), 423930, Республика Татарстан, г. Бавлы, ул. Площадка нефтепровода |
Общий вид резервуаров стальных горизонтальных цилиндрических РГС-20 представлен на рисунках 1-3.

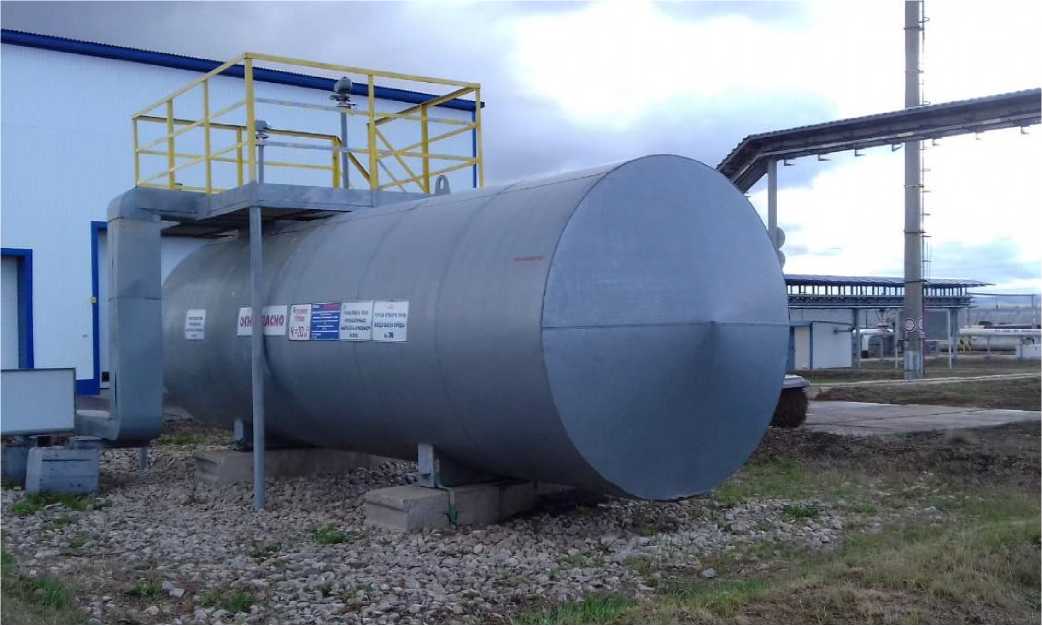

Рисунок 1 - Общий вид резервуара РГС-20 № 88

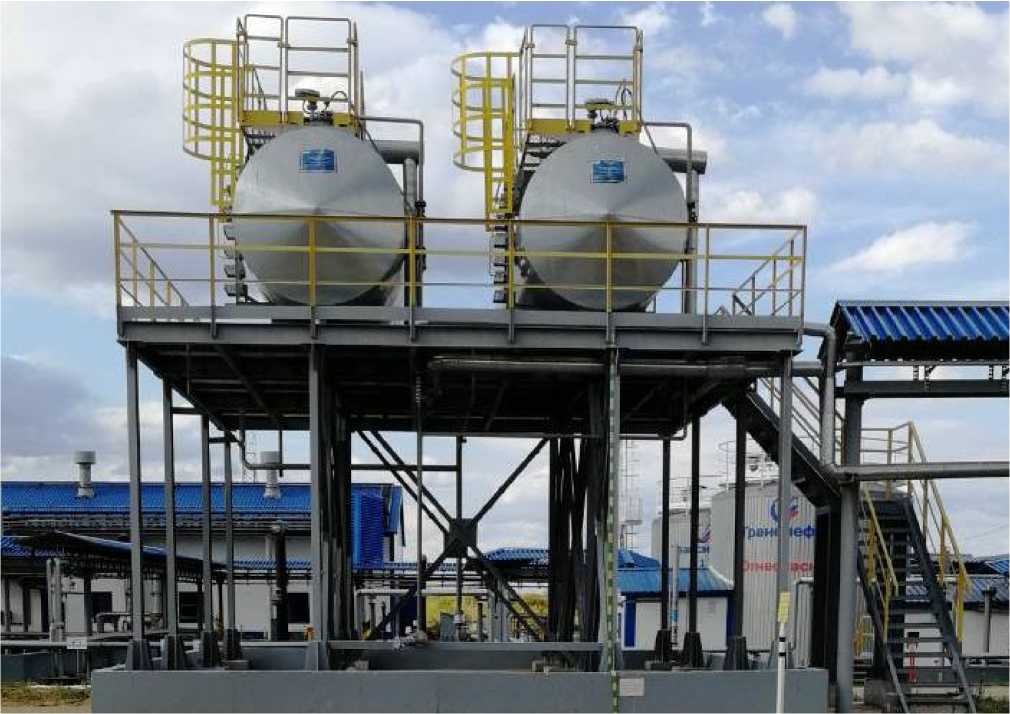

Рисунок 2 - Общий вид резервуаров РГС-20 №№ 275, 276

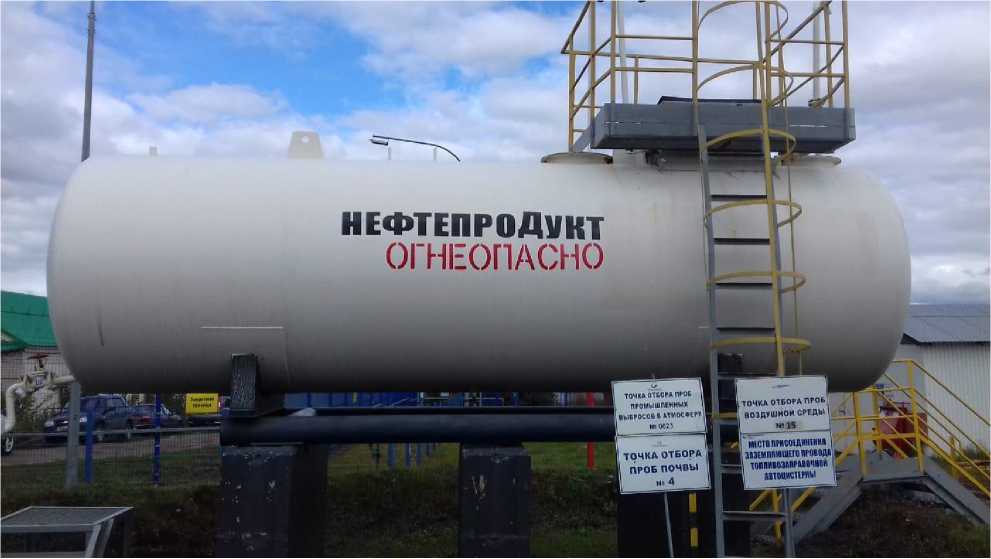

Рисунок 3 - Общий вид резервуара РГС-20 № 6505
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-20 не предусмотрено.
Программное обеспечение отсутствует.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Тип резервуара |
РГС-20 |
|
Номинальная вместимость, м3: |
20 |
|
- 1 секция |
3,0 |
|
- 2 секция |
17,0 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % |
±0,25 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Тип резервуара |
РГС-20 | ||
|
Номер резервуара |
88 |
275 276 |
6505 |
|
Габаритные размеры, мм:
|
2250 7460 |
2200 7380 |
1990 7380 |
|
Условия эксплуатации:
|
от -60 до +40 от 84 до 106,7 | ||
|
Масса, кг, не более |
5000 | ||
