Сведения о средстве измерений: 73996-19 Анализатор спектра

Номер по Госреестру СИ: 73996-19
73996-19 Анализатор спектра
(N9040В)

Назначение средства измерений:
Анализатор спектра N9040B (далее по тексту - анализатор) предназначен для исследования формы и измерений спектральных характеристик аналоговых сигналов ВЧ и СВЧ диапазонов.

сертификация программного обеспечения
Внешний вид. Анализатор спектра, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализатор спектра
Рисунок № 1
Внешний вид. Анализатор спектра, http://oei-analitika.ru рисунок № 2
Внешний вид.
Анализатор спектра
Рисунок № 2

Общие сведения

Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 537128
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Компания "Keysight Technologies Products (M) Sdn. Bhd."
Страна - МАЛАЙЗИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

В целях оптимизации нагрузки на сервера ФГИС АРШИН мы решили внести свой посильный вклад в дело распространения цифровых метрологических сервисов и приняли решение выложить имеющиеся у нас данные о поверках средств измерений. Данные о поверках в формате json, используемом в ФГИС АРШИН, представлены в виде архивов дамп MySQL. БД содержат всего одну таблицу вида:

CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;

poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json

Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.

function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}

$arr =json_decode($homepage, true);

В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.

В разработке

Статистика

Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№206 от 2019.02.11 Об утверждении типов средств измерений

Наличие аналогов СИ: Анализатор спектра (N9040В)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Компания "Keysight Technologies Products (M) Sdn. Bhd."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
65077-16
09.09.2021
Мультиметры цифровые с системой сбора данных и коммутации , 34980A
Компания "Keysight Technologies Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )
ОТ
МП
1 год
65078-16
09.09.2021
Анализаторы спектра, N9040В
Компания "Keysight Technologies Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )
ОТ
МП
1 год
65890-16
07.12.2021
Измерители RLC, U1731C, U1732C, U1733C
Компания "Keysight Technologies Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )
ОТ
МП
1 год
73996-19

Анализатор спектра, N9040В
Компания "Keysight Technologies Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )
ОТ
МП
1 год

Ростов-на-Дону - административный центр Ростовской области и Южного федерального округа России. Город расположен на юго-востоке Восточно-Европейской равнины, на берегах реки Дон, в 46 км от ее впадения в Азовское море. Площадь города составляет 348,5 кв. км, расстояние до Москвы - 1076 км.

Площадь города 348,5 кв. км, население 1 137,7 тыс. человек. Географически город включает 8 районов (Ворошиловский, Железнодорожный, Кировский, Ленинский, Октябрьский, Первомайский, Пролетарский и Советский).

Позиционирование как столицы Юга России и локализация в городе промышленных предприятий и структур южнороссийского масштаба (штаб Северо-Кавказского военного округа, управление Северо-Кавказской железной дороги и т.д.) вызывает дополнительную концентрацию рабочих мест в Ростове-на-Дону, обеспечивает повышенный уровень экономической активности и инвестиционной привлекательности.

В городе насчитывается более 92 тысяч хозяйствующих субъектов. Промышленность представлена такими крупными предприятиями, как: ПАО "Роствертол", ООО "Комбайновый завод "Ростсельмаш", ФГУП "Ростовский-на-Дону научно-исследовательский институт радиосвязи", ООО "ГРУППА АГРОКОМ", Ростовский-на-Дону электровозоремонтный завод - филиал ОАО "Желдорреммаш", ЗАО "Эмпилс" и др.

Отчет "Анализ рынка поверки в Ростове-на-Дону" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ростов-на-Дону.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Анализатор спектра (N9040В)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИФТРИ"
(RA.RU.311478)
РСТ
  • Нет модификации
  • 8 2 0 6 0 6 0 6

    Стоимость поверки Анализатор спектра (N9040В)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Анализатор имеет специализированное программное обеспечение (ПО), идентификационные данные (признаки) метрологически значимой части которого приведены в таблице 2.

    Таблица 2

    Идентификационные Данные (признаки)

    Значение

    Идентификационное наименование ПО

    Keysight UXA Signal Analyzer N9040B

    Номер версии (идентификационный номер) ПО

    не ниже A.19.55

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

    -

    Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.


    Знак утверждения типа

    Знак утверждения типа

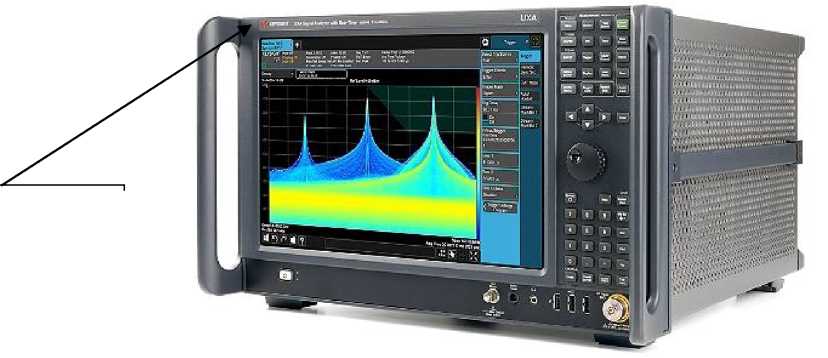

    Рисунок 1 - Анализатор N9040B, вид спереди

    Место пломбирования

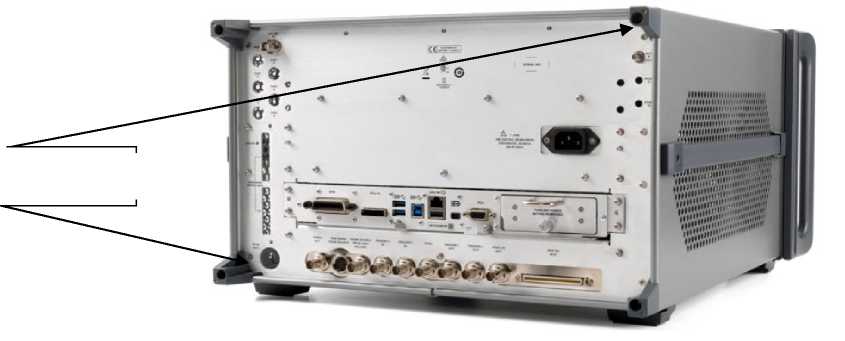

    Рисунок 2 - Анализатор N9040B, вид сзади

    Программное обеспечение

    Анализатор имеет специализированное программное обеспечение (ПО), идентификационные данные (признаки) метрологически значимой части которого приведены в таблице 2.

    Таблица 2

    Идентификационные Данные (признаки)

    Значение

    Идентификационное наименование ПО

    Keysight UXA Signal Analyzer N9040B

    Номер версии (идентификационный номер) ПО

    не ниже A.19.55

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

    -

    Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.

    Метрологические и технические характеристики

    Таблица 3 - Метрологические характеристики анализатора

    Наименование характеристики

    Значение

    Диапазон частот, Гц

    от 3 до 50М09

    Пределы допускаемой относительной погрешности частоты опорного кварцевого генератора за год

    ±1-107

    Номинальные значения полос пропускания на уровне -3 дБ, Гц

    от 1 до 3М06 (с шагом 10 % от установленного значения), 4М06, 5М06, 6-106 и 8М06

    Диапазон ослабления входного аттенюатора, дБ

    от 0 до 70 с шагом 2

    Диапазон измерений мощности, дБм*

    от мощности собственного шума до 30

    Пределы допускаемой абсолютной погрешности измерений мощности (ослабление входного аттенюатора 10 дБ, входной сигнал от минус 10 до минус 50 дБм, промежуточная частота от 1 Гц до 1 МГц), дБ:

    • — на опорной частоте 50 МГц

    • — весь частотный диапазон (предусилитель выключен)

    • — весь частотный диапазон (предусилитель включен)

    ±0,24

    ±(0,24 + N)**

    ±(0,36 + N)

    Пределы допускаемой абсолютной погрешности измерений мощности на опорной частоте 50 МГц относительно ослабления 10 дБ, при выключенном предусилителе, при ослаблении входного аттенюатора, дБ:

    • — от 2 до 8 дБ

    • — от 12 до 40 дБ

    ±0,18

    ±0,14

    Пределы допускаемой абсолютной погрешности измерений мощности относительно полосы пропускания 30 кГц из-за переключения полос пропускания, дБ:

    • — от 1 Гц до 1,5 МГц

    • — от 1,6 до 2,7 МГц

    • — 3 МГц

    • — 4; 5; 6 и 8 МГц

    ±0,03

    ±0,05

    ±0,10

    ±0,30

    Неравномерность АЧХ относительно опорной частоты 50 МГц на частотах, дБ, не более:

    При ослаблении входного аттенюатора 10 дБ и выключенном предусилителе

    • — от 3 Гц до 20 МГц включ.

    • — св. 20 МГц до 3,6 ГГц включ.

    • — св. 3,6 МГц до 5,2 ГГц включ.

    • — св. 5,2 до 8,4 ГГц включ.

    • — св. 8,4 до 22,0 ГГц включ.

    • — св. 22,0 до 34,5 ГГц включ.

    • — св. 34,5 до 50,0 ГГц включ.

    ±0,46

    ±0,35

    ±1,70

    ±1,50

    ±2,00

    ±2,50

    ±3,20

    Продолжение таблицы 3

    Наименование характеристики

    Значение

    При ослаблении входного аттенюатора 0 дБ и включенном предусилителе

    — от 1 до 50 МГц включ.

    ±0,68

    — св. 50 МГц до 3,6 ГГц включ.

    ±0,60

    — св. 3,6 до 8,4 ГГц включ.

    ±2,00

    — св. 8,4 до 13,6 ГГц включ.

    ±2,30

    — св. 13,6 до 17,1 ГГц включ.

    ±2,50

    — св. 17,1 до 22,0 ГГц включ.

    ±3,00

    — св. 22,0 до 26,4 ГГц включ.

    ±3,50

    — св. 26,4 до 34,5 ГГц включ.

    ±3,00

    — св. 34,5 до 50,0 ГГц включ.

    ±4,10

    КСВН входа, не более***:

    Ослабление входного аттенюатора 10 дБ, предусилитель вы-

    ключен

    — от 10 МГц до 3,6 ГГц включ.

    1,116

    — св. 3,6 до 8,4 ГГц включ.

    1,144

    — св. 8,4 до 13,6 ГГц включ.

    1,158

    — св. 13,6 до 17,1 ГГц включ.

    1,258

    — св. 17,1 до 26,5 ГГц включ.

    1,233

    — св. 26,5 до 34,5 ГГц включ.

    1,363

    — св. 34,5 до 50,0 ГГц включ.

    Ослабление входного аттенюатора 0 дБ, предусилитель

    1,550

    включен

    — от 10 МГц до 3,6 ГГц включ.

    1,400

    — св. 3,6 до 8,4 ГГц включ.

    1,530

    — св. 8,4 до 13,6 ГГц включ.

    1,389

    — св. 13,6 до 17,1 ГГц включ.

    1,316

    — св. 17,1 до 26,5 ГГц включ.

    1,337

    — св. 26,5 до 34,5 ГГц включ.

    1,420

    — св. 34,5 до 50,0 ГГцвключ.

    1,620

    Неравномерность шкалы дисплея при значениях входного сигнала смесителя, дБ:

    — от -10 дБм до -18 дБм включ.

    ±0,10

    — менее -18 дБм

    ±0,07

    Коэффициент усиления предусилителя, дБ: — от 9 кГц до 3,6 ГГц включ.

    20

    — св. 3,6 до 50,0 ГГц включ.

    40

    Продолжение таблицы 3

    Наименование характеристики

    Значение

    Средний уровень собственных шумов при ослаблении входного аттенюатора 0 дБ, в полосе пропускания 1 Гц, выключенном режиме «Улучшение собственного шума», при выключен-ном/включенном предусилителе, дБм, не более:

    — от 9 до 100 кГц включ.

    - 141/ —

    — св. 100 до 200 кГц включ.

    - 150/-157

    — св. 200 до 500 кГц включ.

    - 150/-159

    — св. 500 кГц до 1 МГц включ.

    - 150/ -162

    — св. 1 МГц до 1,2 ГГц включ.

    - 153/ -164

    — св. 1,2 до 2,1 ГГц включ.

    - 151/ -164

    — св. 2,1 до 3,6 ГГц включ.

    - 149/- 162

    — св. 3,6 до 4,2 ГГц включ.

    - 145/- 161

    — св. 4,2 до 6,6 ГГц включ.

    - 144/- 161

    — св. 6,6 до 13,5 ГГц включ.

    - 144/- 161

    — св. 13,5 до 14,0 ГГц включ.

    - 145/- 161

    — св. 14,0 до 17,0 ГГц включ.

    - 145/- 161

    — св. 17,0 до 20,0 ГГц включ.

    - 141/ -160

    — св. 20,0 до 22,5 ГГц включ.

    - 141/ -158

    — св. 22,5 до 26,5 ГГц включ.

    - 139/ -158

    — св. 26,5 до 34,0 ГГц включ.

    - 138/ -155

    — св. 34,0 до 37,0 ГГц включ.

    - 134/ -153

    — св. 37,0 до 40,0 ГГц включ.

    - 132/ -152

    — св. 40,0 до 46,0 ГГц включ.

    - 130/ -149

    — св. 46,0 до 50,0 ГГц включ.

    - 128/-146

    Уровень второй гармоники при уровне на смесителе -15 дБ, включенной/выключенной функции «Пониженные собственные шумы», дБн, не более:

    — от 10 МГц до 1,8 ГГц включ.

    -60/—

    — св. 1,8 до 4,0 ГГц включ.

    -72/-95

    — св. 4,0 до 6,5 ГГц включ.

    -77/-105

    — св. 6,5 до 10,0 ГГц включ.

    -70/- 105

    — св. 10,0 до 13,25 ГГц включ.

    -62/-105

    — св. 13,25 до 25,0 ГГц включ.

    -65/—

    Точка пересечения интермодуляции третьего порядка при подаче на вход двух синусоидальных сигналов уровнем -16 дБм и разнесении тонов более 5-кратной ширины полосы предфильтра ПЧ, дБм, не менее:

    — от 10 до 300 МГц включ.

    13,5

    — св. 300 до 600 МГц включ.

    18,0

    — св. 0,6 до 1,5 ГГц включ.

    20,0

    — св. 1,5 до 3,6 ГГц включ.

    21,0

    — св. 3,6 до 13,6 ГГц включ.

    16,0

    — св. 13,6 до 26,5 ГГц включ.

    13,0

    Продолжение таблицы 3

    Наименование характеристики

    Значение

    Параметры измеряемого модулированного сигнала

    Частота модулирующего сигнала FM, кГц

    от 0,02 до 200

    Пределы допускаемой абсолютной погрешности измерений частоты модулирующего сигнала FM:

    • — в режиме АМ, Гц

    • — в режиме ЧМ, Гц

    ±(3-10'6Тм'100 % /М)****

    10’4

    Диапазон измерений коэффициентов амплитудной модуляции М, %

    от 0,1 до 100

    Пределы допускаемой абсолютной погрешности измерений коэффициентов амплитудной модуляции М, %

    ±(0,006^М + 0,1)

    Уровень паразитной внутренней АМ, %

    0,02

    Коэффициент перехода частотной модуляции в амплитудную при Fм = 1 кГц, Df = 50 кГц, %, не более

    0,05

    Диапазон измерений девиации частоты Df, Гц

    от 10 до 5-106

    Пределы допускаемой абсолютной погрешности измерений девиации частоты Df, Гц

    ±(0,004-Df + 0,002 Fh)

    Уровень паразитной внутренней ЧМ, Гц

    2,0

    Диапазон девиации фазы ф, рад

    от 1 до 100

    Пределы допускаемой абсолютной погрешности измерений девиации фазы Дф, рад

    ±(0,0025^ф + 0,005)

    Пределы допускаемой абсолютной погрешности измерений частоты модулирующего сигнала Fм в режиме ФМ, Гц:

    • — для Fм менее 1 кГц

    • — для Fм от 1 кГц до 50 кГц

    ±(0,00-36/ф + 0,005-6) ±(3Ч0"6 /ф + 5Ч0"6)

    Диапазон отстроек от несущей частоты, Гц

    от 1 до 10М06

    Пределы допускаемой абсолютной погрешности измерений фазового шума при уровне измеряемого фазового шума на 15 дБ выше уровня собственных фазовых шумов анализатора, в диапазоне отстроек от несущей частоты, дБ:

    • — от 1 Гц до 1 МГц включ.

    • — св. 1 до 10 МГц

    ±2

    ±3

    *   Здесь и далее сокращение «дБм» обозначает уровень мощности сигнала в дБ относи

    тельно мощности 1 мВт

    ** N - неравномерность амплитудно-частотной характеристики (АЧХ)

    *** Значения КСВН для всех частот, кроме 50 МГц, нормируются для доверительного интервала 0,95

    **** м — коэффициент амплитудной модуляции, %

    Таблица 4 - Уровень собственных фазовых шумов анализатора при отстройке от несущей частоты, не более, дБн/Гц*

    Частота несущей, ГГц

    Частота отстройки, кГц

    0,1

    1,0

    10

    100

    1000

    10000

    1

    -107

    -124

    -134

    -139

    -145

    -155

    2

    -90

    -118

    -123

    -120

    10,2

    -71

    -87

    -106

    -106

    26,5

    -65

    -80

    -100

    -100

    50

    -60

    -75

    -92

    -92

    * Здесь и далее дБн/Гц — дБ по отношению к мощности несущей в полосе 1 Гц

    Таблица 5 - Основные технические характеристики

    Наименование характеристики

    Значение

    Масса (без опций), кг, не более

    30,9

    Габаритные размеры, мм, не более:

    — длина

    500

    — высота

    280

    — ширина

    459

    Напряжение питания от сети переменного тока частотой 50 или 60 Гц, В

    от 220 до 240

    Потребляемая мощность, В •А, не более

    850

    Рабочие условия эксплуатации:

    — температура окружающего воздуха, °С

    от 20 до 30

    — атмосферное давление, кПа

    от 84 до 106

    Знак утверждения типа

    наносится типографским способом на титульные листы руководства по эксплуатации и паспорта и в виде голографической наклейки на лицевую панель анализатора.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к анализатору спектра N9040B

    ГОСТ Р 8.607-2004 ГСИ. Государственная поверочная схема для средств измерений девиации частоты

    ГОСТ Р 8.717-2010 ГСИ. Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний

    Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

    Техническая документация изготовителя

    Поверка

    Поверка

    осуществляется по документу МП 651-18-043 «Инструкция. Анализатор спектра N9040B. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 30 августа 2018 г.

    Основные средства поверки:

    • - частотомер электронно-счетный 53132А (регистрационный номер 26211-03 в Федеральном информационном фонде);

    • - стандарт частоты рубидиевый FS 725 (регистрационный номер 31222-06 в Федеральном информационном фонде);

    • - генератор сигналов Agilent E8257D (регистрационный номер 53941-13 в Федеральном информационном фонде);

    • - государственный первичный специальный эталон единицы девиации частоты     ГЭТ

    166-2004 по ГОСТ Р 8.607-2004;

    • - государственный первичный эталон единицы коэффициента амплитудной модуляции высокочастотных колебаний ГЭТ 180-2010 по ГОСТ Р 8.717-2010;

    • - генератор сигналов произвольной формы 33250А (регистрационный номер 52150-12 в Федеральном информационном фонде);

    • - ваттметр NI9I4A с преобразователями измерительными N8487A (8485А (8487А (8485D (8487D (регистрационный номер 44731-10 в Федеральном информационном фонде);

    • - измеритель мощности с блоком измерительным Е4419В и первичным измерительным преобразователем 8482Л (регистрационный номер 38915-08 в Федеральном информационном фонде);

    • - мультиметр 3458Л (регистрационный номер 25900-03 в Федеральном информационном фонде);

    • - аттенюаторы коаксиальные ступенчатые программируемые 8494G, 8496G (регистрационный номер 57775-14 в Федеральном информационном фонде);

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого анализатора с требуемой точностью.

    Знак поверки наносится на лицевую сторону корпуса анализатора и на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.


    Изготовитель


    Компания «Keysight Technologies Products (M) Sdn. Bhd.», Малайзия
    Лдрес: Bayan Lepas Free Industrial Zone 3, 11900, Bayan Lepas, Penang, Malaysia
    Телефон: 60 4 643 0611
    Факс: 60 4 643 7523
    Web-сайт: www.keysight.com
    E-mail: tm_ap@keysight.com

    Заявитель


    Общество с ограниченной ответственностью «Научные приборы и системы» (ООО «Научные приборы и системы»)
    ИНН 5408308016
    Лдрес: 630007, г. Новосибирск, Красный проспект 1, оф. 214
    Телефон: +7 (383) 330-82-95
    E-mail: sales@spegroup.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»
    (ФГУП «ВНИИФТРИ»)
    Адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ
    Телефон (факс): +7 (495) 526-63-00
    Web-сайт: www.vniiftri.ru
    E-mail: office@vniiftri.ru

    В основу принципа действия анализатора, представляющего собой супергетеродинный приемник с многократным преобразованием частоты, положен метод последовательного анализа спектра сигнала. Источником опорной частоты служит встроенный кварцевый генератор 10 МГц.

    Конструктивно анализатор выполнен в виде переносного моноблока, на передней панели которого расположены органы управления и жидкокристаллический цветной дисплей.

    Управление операциями меню, а также задание рабочих параметров анализатора производится с помощью клавиатуры передней панели; результаты измерений выводятся на экран дисплея в графической и цифровой формах. Для работы в составе автоматизированных систем анализатор  обеспечивает  подключение  по  интерфейсам: GPIB, USB 2.0, USB 3.0,

    LAN (100Base-T).

    Анализатор позволяет проводить: анализ формы сигнала, измерение параметров спектра непрерывных колебаний сложной формы, измерение параметров модулированных колебаний, измерение параметров паразитных и побочных колебаний и сигналов с различными видами модуляции.

    Функциональные возможности анализатора определяются составом опций, входящих в комплект и приведенных в таблице 1.

    Таблица 1 - Опции, установленные на анализаторе

    Опция

    Описание опции

    550

    Частотный диапазон от 3 Гц до 50,0 ГГц

    Р50

    Предусилитель 50,0 ГГц

    N9068C

    ПО для измерения фазового шума

    N9063C

    ПО для измерения аналоговой демодуляции

    N6153A-2FP

    ПО для измерения ТВ-сигналов DVB-T/H

    Общий вид анализатора с указанием мест нанесения знака утверждения типа и пломбировки от несанкционированного доступа приведен на рисунках 1 и 2.

    Знак утверждения типа

    Внешний вид. Анализатор спектра (N9040В), http://oei-analitika.ru

    Рисунок 1 - Анализатор N9040B, вид спереди

    Место пломбирования

    Внешний вид. Анализатор спектра (N9040В), http://oei-analitika.ru

    Рисунок 2 - Анализатор N9040B, вид сзади


    Таблица 6 - Комплектность анализатора

    Наименование

    Обозначение

    Количество, шт.

    Анализатор спектра

    N9040B

    1

    Шнур сетевого питания

    -

    1

    Методика поверки

    651-18-043 МП

    1

    Комплект эксплуатационной документации

    1

    Паспорт

    1


    Таблица 3 - Метрологические характеристики анализатора

    Наименование характеристики

    Значение

    Диапазон частот, Гц

    от 3 до 50М09

    Пределы допускаемой относительной погрешности частоты опорного кварцевого генератора за год

    ±1-107

    Номинальные значения полос пропускания на уровне -3 дБ, Гц

    от 1 до 3М06 (с шагом 10 % от установленного значения), 4М06, 5М06, 6-106 и 8М06

    Диапазон ослабления входного аттенюатора, дБ

    от 0 до 70 с шагом 2

    Диапазон измерений мощности, дБм*

    от мощности собственного шума до 30

    Пределы допускаемой абсолютной погрешности измерений мощности (ослабление входного аттенюатора 10 дБ, входной сигнал от минус 10 до минус 50 дБм, промежуточная частота от 1 Гц до 1 МГц), дБ:

    • — на опорной частоте 50 МГц

    • — весь частотный диапазон (предусилитель выключен)

    • — весь частотный диапазон (предусилитель включен)

    ±0,24

    ±(0,24 + N)**

    ±(0,36 + N)

    Пределы допускаемой абсолютной погрешности измерений мощности на опорной частоте 50 МГц относительно ослабления 10 дБ, при выключенном предусилителе, при ослаблении входного аттенюатора, дБ:

    • — от 2 до 8 дБ

    • — от 12 до 40 дБ

    ±0,18

    ±0,14

    Пределы допускаемой абсолютной погрешности измерений мощности относительно полосы пропускания 30 кГц из-за переключения полос пропускания, дБ:

    • — от 1 Гц до 1,5 МГц

    • — от 1,6 до 2,7 МГц

    • — 3 МГц

    • — 4; 5; 6 и 8 МГц

    ±0,03

    ±0,05

    ±0,10

    ±0,30

    Неравномерность АЧХ относительно опорной частоты 50 МГц на частотах, дБ, не более:

    При ослаблении входного аттенюатора 10 дБ и выключенном предусилителе

    • — от 3 Гц до 20 МГц включ.

    • — св. 20 МГц до 3,6 ГГц включ.

    • — св. 3,6 МГц до 5,2 ГГц включ.

    • — св. 5,2 до 8,4 ГГц включ.

    • — св. 8,4 до 22,0 ГГц включ.

    • — св. 22,0 до 34,5 ГГц включ.

    • — св. 34,5 до 50,0 ГГц включ.

    ±0,46

    ±0,35

    ±1,70

    ±1,50

    ±2,00

    ±2,50

    ±3,20

    Продолжение таблицы 3

    Наименование характеристики

    Значение

    При ослаблении входного аттенюатора 0 дБ и включенном предусилителе

    — от 1 до 50 МГц включ.

    ±0,68

    — св. 50 МГц до 3,6 ГГц включ.

    ±0,60

    — св. 3,6 до 8,4 ГГц включ.

    ±2,00

    — св. 8,4 до 13,6 ГГц включ.

    ±2,30

    — св. 13,6 до 17,1 ГГц включ.

    ±2,50

    — св. 17,1 до 22,0 ГГц включ.

    ±3,00

    — св. 22,0 до 26,4 ГГц включ.

    ±3,50

    — св. 26,4 до 34,5 ГГц включ.

    ±3,00

    — св. 34,5 до 50,0 ГГц включ.

    ±4,10

    КСВН входа, не более***:

    Ослабление входного аттенюатора 10 дБ, предусилитель вы-

    ключен

    — от 10 МГц до 3,6 ГГц включ.

    1,116

    — св. 3,6 до 8,4 ГГц включ.

    1,144

    — св. 8,4 до 13,6 ГГц включ.

    1,158

    — св. 13,6 до 17,1 ГГц включ.

    1,258

    — св. 17,1 до 26,5 ГГц включ.

    1,233

    — св. 26,5 до 34,5 ГГц включ.

    1,363

    — св. 34,5 до 50,0 ГГц включ.

    Ослабление входного аттенюатора 0 дБ, предусилитель

    1,550

    включен

    — от 10 МГц до 3,6 ГГц включ.

    1,400

    — св. 3,6 до 8,4 ГГц включ.

    1,530

    — св. 8,4 до 13,6 ГГц включ.

    1,389

    — св. 13,6 до 17,1 ГГц включ.

    1,316

    — св. 17,1 до 26,5 ГГц включ.

    1,337

    — св. 26,5 до 34,5 ГГц включ.

    1,420

    — св. 34,5 до 50,0 ГГцвключ.

    1,620

    Неравномерность шкалы дисплея при значениях входного сигнала смесителя, дБ:

    — от -10 дБм до -18 дБм включ.

    ±0,10

    — менее -18 дБм

    ±0,07

    Коэффициент усиления предусилителя, дБ: — от 9 кГц до 3,6 ГГц включ.

    20

    — св. 3,6 до 50,0 ГГц включ.

    40

    Продолжение таблицы 3

    Наименование характеристики

    Значение

    Средний уровень собственных шумов при ослаблении входного аттенюатора 0 дБ, в полосе пропускания 1 Гц, выключенном режиме «Улучшение собственного шума», при выключен-ном/включенном предусилителе, дБм, не более:

    — от 9 до 100 кГц включ.

    - 141/ —

    — св. 100 до 200 кГц включ.

    - 150/-157

    — св. 200 до 500 кГц включ.

    - 150/-159

    — св. 500 кГц до 1 МГц включ.

    - 150/ -162

    — св. 1 МГц до 1,2 ГГц включ.

    - 153/ -164

    — св. 1,2 до 2,1 ГГц включ.

    - 151/ -164

    — св. 2,1 до 3,6 ГГц включ.

    - 149/- 162

    — св. 3,6 до 4,2 ГГц включ.

    - 145/- 161

    — св. 4,2 до 6,6 ГГц включ.

    - 144/- 161

    — св. 6,6 до 13,5 ГГц включ.

    - 144/- 161

    — св. 13,5 до 14,0 ГГц включ.

    - 145/- 161

    — св. 14,0 до 17,0 ГГц включ.

    - 145/- 161

    — св. 17,0 до 20,0 ГГц включ.

    - 141/ -160

    — св. 20,0 до 22,5 ГГц включ.

    - 141/ -158

    — св. 22,5 до 26,5 ГГц включ.

    - 139/ -158

    — св. 26,5 до 34,0 ГГц включ.

    - 138/ -155

    — св. 34,0 до 37,0 ГГц включ.

    - 134/ -153

    — св. 37,0 до 40,0 ГГц включ.

    - 132/ -152

    — св. 40,0 до 46,0 ГГц включ.

    - 130/ -149

    — св. 46,0 до 50,0 ГГц включ.

    - 128/-146

    Уровень второй гармоники при уровне на смесителе -15 дБ, включенной/выключенной функции «Пониженные собственные шумы», дБн, не более:

    — от 10 МГц до 1,8 ГГц включ.

    -60/—

    — св. 1,8 до 4,0 ГГц включ.

    -72/-95

    — св. 4,0 до 6,5 ГГц включ.

    -77/-105

    — св. 6,5 до 10,0 ГГц включ.

    -70/- 105

    — св. 10,0 до 13,25 ГГц включ.

    -62/-105

    — св. 13,25 до 25,0 ГГц включ.

    -65/—

    Точка пересечения интермодуляции третьего порядка при подаче на вход двух синусоидальных сигналов уровнем -16 дБм и разнесении тонов более 5-кратной ширины полосы предфильтра ПЧ, дБм, не менее:

    — от 10 до 300 МГц включ.

    13,5

    — св. 300 до 600 МГц включ.

    18,0

    — св. 0,6 до 1,5 ГГц включ.

    20,0

    — св. 1,5 до 3,6 ГГц включ.

    21,0

    — св. 3,6 до 13,6 ГГц включ.

    16,0

    — св. 13,6 до 26,5 ГГц включ.

    13,0

    Продолжение таблицы 3

    Наименование характеристики

    Значение

    Параметры измеряемого модулированного сигнала

    Частота модулирующего сигнала FM, кГц

    от 0,02 до 200

    Пределы допускаемой абсолютной погрешности измерений частоты модулирующего сигнала FM:

    • — в режиме АМ, Гц

    • — в режиме ЧМ, Гц

    ±(3-10'6Тм'100 % /М)****

    10’4

    Диапазон измерений коэффициентов амплитудной модуляции М, %

    от 0,1 до 100

    Пределы допускаемой абсолютной погрешности измерений коэффициентов амплитудной модуляции М, %

    ±(0,006^М + 0,1)

    Уровень паразитной внутренней АМ, %

    0,02

    Коэффициент перехода частотной модуляции в амплитудную при Fм = 1 кГц, Df = 50 кГц, %, не более

    0,05

    Диапазон измерений девиации частоты Df, Гц

    от 10 до 5-106

    Пределы допускаемой абсолютной погрешности измерений девиации частоты Df, Гц

    ±(0,004-Df + 0,002 Fh)

    Уровень паразитной внутренней ЧМ, Гц

    2,0

    Диапазон девиации фазы ф, рад

    от 1 до 100

    Пределы допускаемой абсолютной погрешности измерений девиации фазы Дф, рад

    ±(0,0025^ф + 0,005)

    Пределы допускаемой абсолютной погрешности измерений частоты модулирующего сигнала Fм в режиме ФМ, Гц:

    • — для Fм менее 1 кГц

    • — для Fм от 1 кГц до 50 кГц

    ±(0,00-36/ф + 0,005-6) ±(3Ч0"6 /ф + 5Ч0"6)

    Диапазон отстроек от несущей частоты, Гц

    от 1 до 10М06

    Пределы допускаемой абсолютной погрешности измерений фазового шума при уровне измеряемого фазового шума на 15 дБ выше уровня собственных фазовых шумов анализатора, в диапазоне отстроек от несущей частоты, дБ:

    • — от 1 Гц до 1 МГц включ.

    • — св. 1 до 10 МГц

    ±2

    ±3

    *   Здесь и далее сокращение «дБм» обозначает уровень мощности сигнала в дБ относи

    тельно мощности 1 мВт

    ** N - неравномерность амплитудно-частотной характеристики (АЧХ)

    *** Значения КСВН для всех частот, кроме 50 МГц, нормируются для доверительного интервала 0,95

    **** м — коэффициент амплитудной модуляции, %

    Таблица 4 - Уровень собственных фазовых шумов анализатора при отстройке от несущей частоты, не более, дБн/Гц*

    Частота несущей, ГГц

    Частота отстройки, кГц

    0,1

    1,0

    10

    100

    1000

    10000

    1

    -107

    -124

    -134

    -139

    -145

    -155

    2

    -90

    -118

    -123

    -120

    10,2

    -71

    -87

    -106

    -106

    26,5

    -65

    -80

    -100

    -100

    50

    -60

    -75

    -92

    -92

    * Здесь и далее дБн/Гц — дБ по отношению к мощности несущей в полосе 1 Гц

    Таблица 5 - Основные технические характеристики

    Наименование характеристики

    Значение

    Масса (без опций), кг, не более

    30,9

    Габаритные размеры, мм, не более:

    — длина

    500

    — высота

    280

    — ширина

    459

    Напряжение питания от сети переменного тока частотой 50 или 60 Гц, В

    от 220 до 240

    Потребляемая мощность, В •А, не более

    850

    Рабочие условия эксплуатации:

    — температура окружающего воздуха, °С

    от 20 до 30

    — атмосферное давление, кПа

    от 84 до 106


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
