Номер по Госреестру СИ: 65077-16
65077-16 Мультиметры цифровые с системой сбора данных и коммутации
(34980A)
Назначение средства измерений:
Мультиметры цифровые с системой сбора данных и коммутации 34980A (далее по тексту - мультиметры) предназначены для измерений параметров электрических цепей постоянного и переменного тока, определения работоспособности полупроводниковых диодов и тестирования электрических цепей на непрерывность.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
34980A
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 46 | 114 | 2,48 |
| АО "ММЗ "АВАНГАРД" | Юридические лица | 35 | 38 | 1,09 |
| АО "ММЗ" АВАНГАРД" | Юридические лица | 18 | 19 | 1,06 |
| ООО НПП "Прима" | Юридические лица | 15 | 20 | 1,33 |
| АО КМП | Юридические лица | 14 | 14 | 1,00 |
| АО ВМП АВИТЕК | Юридические лица | 14 | 14 | 1,00 |
| ВМП АВИТЕК АО | Юридические лица | 8 | 8 | 1,00 |
| ООО "НПП "Прима" | Юридические лица | 6 | 6 | 1,00 |
| ООО ИТО | Юридические лица | 6 | 6 | 1,00 |
| ООО "НПП Прима" | Юридические лица | 6 | 6 | 1,00 |
| Юр. Лицо | Юридические лица | 5 | 5 | 1,00 |
| АО "Ярославский радиозавод" | Юридические лица | 4 | 7 | 1,75 |
| АО "НПО ЛАВОЧКИНА" | Юридические лица | 4 | 6 | 1,50 |
| ООО НПП "АВИАКОМ" | Юридические лица | 3 | 5 | 1,67 |
| ПАО "Ярославский радиозавод" | Юридические лица | 3 | 3 | 1,00 |
| ООО "ПРОММАШ ТЕСТ МЕТРОЛОГИЯ" | Юридические лица | 3 | 3 | 1,00 |
| АО "ОКБ-Планета" | Юридические лица | 2 | 9 | 4,50 |
| АО "ЦС "Звездочка" | Юридические лица | 2 | 8 | 4,00 |
| АО «НПО Лавочкина» | Юридические лица | 2 | 6 | 3,00 |
| АО "Пермский завод "Машиностроитель" | Юридические лица | 2 | 3 | 1,50 |
| АО «Концерн «НПО «Аврора» | Юридические лица | 2 | 2 | 1,00 |
| АО "НПО"Квант" ИНН 5321151441 | Юридические лица | 2 | 2 | 1,00 |
| АО "Корпорация "Комета" | Юридические лица | 2 | 2 | 1,00 |
| АО "Российские космические системы" | Юридические лица | 1 | 2 | 2,00 |
| АО ГосНИИП | Юридические лица | 1 | 2 | 2,00 |
| Общество с ограниченной ответственностью "СОВМЕСТНОЕ ПРЕДПРИЯТИЕ "ЮНИК+" | Юридические лица | 1 | 1 | 1,00 |
| АО «ОКБ-Планета» | Юридические лица | 1 | 1 | 1,00 |
| ООО Метроникс | Юридические лица | 1 | 1 | 1,00 |
| ООО МАКСПРОФИТ | Юридические лица | 1 | 1 | 1,00 |
| АО АЭРОПРИБОР-ВОСХОД | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| b43a3d46-5c8a-b821-e981-755a6cc8eb29 | 65077-16 | 2020-05-07 | — | актуальная |
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Дата публикации - 07.05.2020
Срок свидетельства - 09.09.2021
Номер записи - 156415
ID в реестре СИ - 378815
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
34980A, 34980А, Keysight 34980A, нет, Без модификации, Нет модификации, agilent 34980A, Рабочий 34980A, -, Нет данных
Изготовитель - Компания "Keysight Technologies Products (M) Sdn. Bhd."
Страна - МАЛАЙЗИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Кол-во поверок - 599
Выдано извещений - 19
Кол-во периодических поверок - 437
Кол-во средств измерений - 256
Кол-во владельцев - 34
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
№1285 от 2016.09.09 Об утверждении типов средств измерений
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
65077-16 09.09.2021 |
Мультиметры цифровые с системой сбора данных и коммутации , 34980A Компания "Keysight Technologies Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
65078-16 09.09.2021 |
Анализаторы спектра, N9040В Компания "Keysight Technologies Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
65890-16 07.12.2021 |
Измерители RLC, U1731C, U1732C, U1733C Компания "Keysight Technologies Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
73996-19 |
Анализатор спектра, N9040В Компания "Keysight Technologies Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ПРИСТ" (RA.RU.312058) | 52 | 7 | 9 | 42 | 0 | 52 | 9 | 42 | ||
| АО "ЗРТО" | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "КЕЙСАЙТ ТЕКНОЛОДЖИЗ" (RA.RU.310579) | 30 | 9 | 13 | 1 | 21 | 8 | 13 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 7 | 3 | 4 | 0 | 7 | 3 | 4 | |||
| АО "АКТИ-МАСТЕР" (RA.RU.311666) | 2 | 1 | 1 | 1 | 0 | 2 | 1 | 1 | ||
| АО "РОССИЙСКИЕ КОСМИЧЕСКИЕ СИСТЕМЫ" (RA.RU.311526) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "НПК АВИАПРИБОР" (РОСС RU.0001.310192) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ПАО "ЯРОСЛАВСКИЙ РАДИОЗАВОД" (RA.RU.311784) | 6 | 0 | 6 | 0 | 4 | 0 | 4 | |||
| АО "Концерн "НПО "Аврора" (РОСС СОБ 3.00279.2014) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 92 | 0 | 85 | 1 | 83 | 0 | 83 | ||
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 51 | 0 | 51 | 2 | 25 | 0 | 25 | ||
| АО "ММЗ "АВАНГАРД" (RA.RU.311724) | 163 | 2 | 121 | 15 | 57 | 2 | 55 | |||
| АО "ММЗ "АВАНГАРД" (RA.RU.311724) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "КЕЙСАЙТ ТЕКНОЛОДЖИЗ" (RA.RU.310579) | 68 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ПАО "ЯРОСЛАВСКИЙ РАДИОЗАВОД" (RA.RU.311784) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ПРОФИГРУПП" (РОСС RU.0001.310158) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| АО "НПО ЛАВОЧКИНА" (092041) | 8 | 2 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФГУП "РФЯЦ - ВНИИЭФ" (RA.RU.311881) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| АО "ЯРОСЛАВСКИЙ РАДИОЗАВОД" (RA.RU.311784) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 47 | 18 | 0 | 47 | 0 | 4 | 0 | 4 | ||
| ООО "МИРУАР" (RA.RU.320061) | 4 | 2 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 22 | 8 | 0 | 22 | 0 | 22 | 0 | 22 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
4200 | 4200 |
|
Коломенский филиал ФБУ НИЦ ПМ-Ростест Московская область |
4200 | 4200 |
|
Клинский филиал ФБУ НИЦ ПМ-Ростест Московская область |
4200 | 4200 |
|
Сергиево-Посадский филиал ФБУ НИЦ ПМ-Ростест Московская область |
4200 | 4200 |
|
Серпуховский филиал ФБУ НИЦ ПМ-Ростест Московская область |
4200 | 4200 |
Программное обеспечение (ПО) устанавливается в мультиметры во время их выпуска. ПО обеспечивает взаимодействие всех узлов и агрегатов, а также обработку данных мультиметром.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные |
Значения |
|
Идентификационное наименование ПО |
Agilent 34980А Firmware Revision 2.43 |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.43 |
|
Цифровой идентификатор ПО (контрольная сумма) |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
наносится на титульный лист руководства по эксплуатации типографским способом (в верхнем правом углу) и на лицевую панель мультиметров методом трафаретной печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Мультиметры цифровые с системой сбора данных и коммутации 34980A. Руководство по эксплуатации.
Техническая документация изготовителя.
осуществляется по документу 651-16-19 «Инструкция. Мультиметры цифровые с системой сбора данных и коммутации 34980A. Методика поверки», утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 14.06.2016 г.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверитель-ного клейма.
Основные средства поверки:
калибратор многофункциональный Fluke 5700А с усилителем Fluke 5725A (рег. № 52495-13);
генератор сигналов произвольной формы 33220А (рег. № 62209-15).
Мультиметры выполнены в портативном корпусе настольного исполнения. В задней части корпуса имеются гнезда для установки в них в любой комбинации до восьми сменных модулей сбора данных и коммутации. Все органы управления расположены на передней панели и помечены мнемоническими символами. Набор кнопок служит для выбора вида измерений и контроля коммутации. Измеренные значения отображаются на жидкокристаллическом дисплее с разрешением 6,5 значащих цифр. Для связи с компьютером имеется встроенный интерфейс GPIB, USB, LAN. Для управления 34980А от компьютера применяется программное обеспечение Agilent E2094P IO Libraries Suite 14,2 for Windows.
Принцип работы мультиметров основан на аналого-цифровом преобразовании измеряемых электрических сигналов в цифровую форму, необходимую для индикации на жидкокристаллическом дисплее. Управление процессом измерения, коммутации каналов и обработка данных осуществляется с помощью встроенного микропроцессора. Мультиметры имеют в своем составе 7 сменных модулей сбора данных и коммутации (опции 34921А, 34922А, 34923А, 34924А, 34925А) с максимальным количеством каналов - до 80 каналов по однопроводной схеме подключения или 70 каналов по двухпроводной схеме подключения или 35 каналов по 4-х проводной схеме подключения. Для расширения функциональных возможностей могут использоваться модули матричной коммутации 34931А, 34932А, 34933А, коммутации общего назначения 34937А, 34938А, ВЧ/СВЧ коммутации 34941А, 34942А, 34945А, 34946А, 34947А, а также цифровые модули 34950А, 34951А, 34959А.
Мультиметры позволяют проводить:
- измерение напряжения и силы переменного тока (постоянного тока);
- измерение сопротивления постоянному току;
- измерение частоты;
- измерение температуры.
Состав применяемых опций мультиметров приведен в таблице 1.

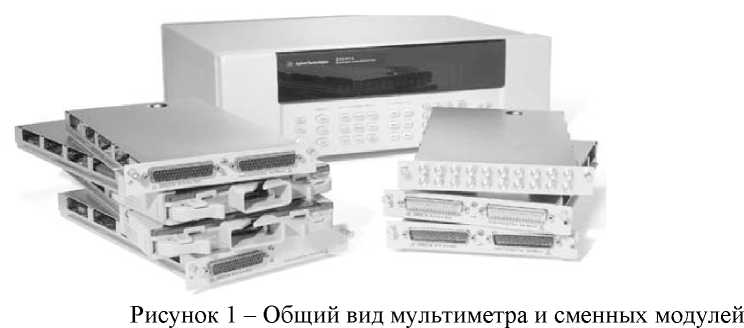

Внешний вид мультимеров и сменных модулей приведен на рисунках 1-3.
Места нанесения знака утверждения типа и знака поверки приведены на рисунке 2.
Схема пломбирования мультиметров приведены на рисунке 3.
При оформлении внешнего вида мультиметров могут использоваться логотипы компаний Agilent Technologies или Keysight Technologies.
Таблица 1 - Состав опций мультиметров
|
Название опции |
Описание опции |
|
001 |
Главный блок без внутреннего 6,5 разрядного цифрового мультимера |
|
DMM |
Главный блок c внутренним 6,5 разрядным цифровым мультимером |
|
34921А |
Модуль мультиплексора 40 каналов якорные реле |
|
34921T |
Терминальный блок для модуля 34921А |
|
34922А |
Модуль мультиплексора 70 каналов якорные реле |
|
34922T |
Терминальный блок для модуля 34922А |
|
34923А |
Модуль мультиплексора 40/80 каналов герконовые реле |
|
34922T |
Терминальный блок для модуля 34923 А |
|
34924А |
Модуль мультиплексора 70 каналов герконовые реле |
|
34924T |
Терминальный блок для модуля 34924А |
|
34925А |
Мультиплексор на основе полевых транзисторов с оптоэлектронной развязкой 40/80 каналов |
|
34925T |
Терминальный блок для модуля 34925А |
|
34931А |
Сдвоенный матричный коммутатор 4х8 на основе якорных реле |
|
34931T |
Терминальный блок для модуля 34931А |
|
34932А |
Сдвоенный матричный коммутатор 4х 16 на основе якорных реле |
|
34932T |
Терминальный блок для модуля 34932А |
|
34933А |
Сдвоенный/счетверенный матричный коммутатор 4х8 на основе герконовых реле |
|
34933T |
Терминальный блок для модуля 34933 А |
|
34934А |
Счетверенный матричный коммутатор 4х32 на основе герконовых реле |
|
34934T |
Терминальный блок для модуля 34934А |
|
34937А |
Модуль коммутатора общего назначения тип C/тип A 32 канала |
|
34937T |
Терминальный блок для модуля 34937А |
|
34938А |
Модуль коммутатора общего назначения тип A, 5 А, 20 каналов |
|
34938T |
Терминальный блок для модуля 34938А |
|
34939А |
Модуль коммутатора общего назначения тип A, 5 А, 64 каналов |
|
34939T |
Терминальный блок для модуля 34939А |
|
34941А |
Модуль ВЧ мультиплексора до 3 ГГц, счетверенный 1x4, 50 Ом |
|
34942А |
Модуль ВЧ мультиплексора до 1,5 ГГц, счетверенный 1x4, 75 Ом |
|
34945А |
Модуль драйвера коммутатора/аттенюатора |
|
34946А |
Модуль СВЧ коммутатора для 34980A, сдвоенный 1x2, однополюсной на два направления, согласованный |
|
34947А |
Модуль СВЧ коммутатора для 34980A, строенный 1x2, однополюсной на два направления, несогласованный |
|
34950А |
Модуль цифрового ввода/вывода для 34980A, 64 бита, встроенная память и счетчик |
|
34950Т |
Терминальный блок для модуля 34950А |
|
34951А |
Модуль 4-канального цифро-аналогового преобразователя с памятью для сигнала |
|
34951Т |
Терминальный блок для модуля 34951А |
|
34952А |
Многофункциональный модуль цифрового ввода/вывода для 34980A, 32 бита, 2-канальный ЦАП и сумматор |
|
34952Т |
Терминальный блок для модуля 34952А |
|
34959А |
Макетный модуль |
|
Y1132A |
Модуль расширения |

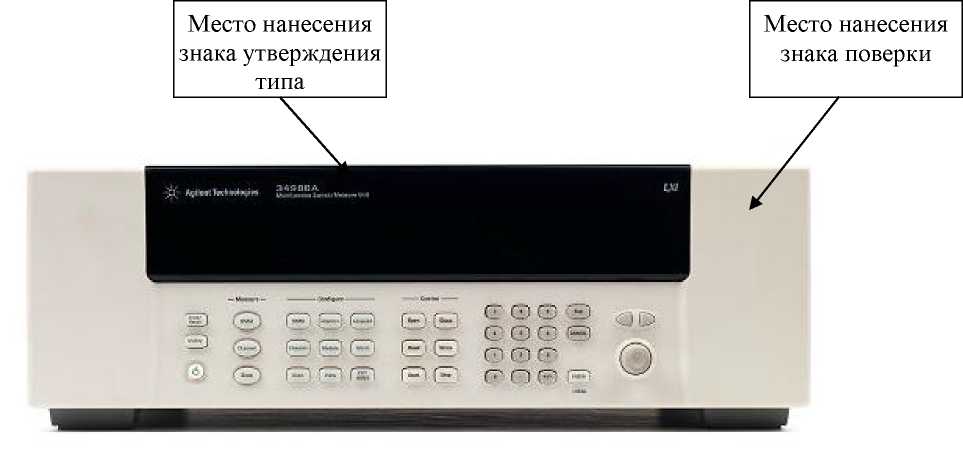

Рисунок 2 - Внешний вид передней панели мультиметров

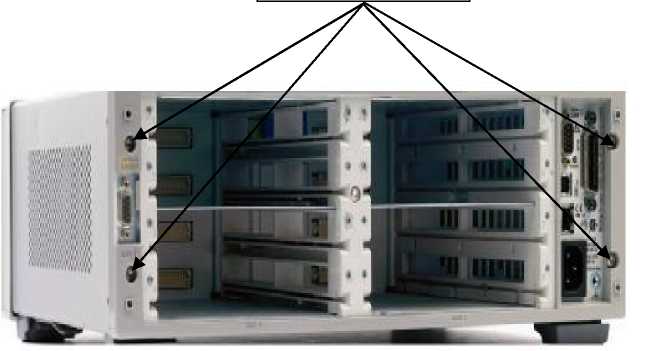

Место пломбировки
Рисунок 3 - Внешний вид задней панели мультиметров
Комплект поставки приведен в таблице 5. Таблица 5 - Комплект поставки
|
Наименование |
Количество |
|
1 Мультиметр цифровой с системой сбора данных и коммутации 34980A в составе: |
1 |
|
1.1 Сменный модуль 34921А |
до 7 (по заказу) |
|
1.2 Терминальный блок 34921T для модуля 34921А |
до 7 (по заказу) |
|
1.3 Сменный модуль 34922А |
до 7 (по заказу) |
|
1.4 Терминальный блок 34922Т для модуля 34922А |
до 7 (по заказу) |
|
1.5 Сменный модуль 34923 А |
до 7 (по заказу) |
|
1.6 Терминальный блок 34923 Т для модуля 34923 А |
до 7 (по заказу) |
|
1.7 Сменный модуль 34924А |
до 7 (по заказу) |
|
1.8 Терминальный блок 34924Т для модуля 34924А |
до 7 (по заказу) |
|
1.9 Сменный модуль 34925А |
до 7 (по заказу) |
|
Наименование |
Количество |
|
1.10 Терминальный блок 34925Т для модуля 34925А |
до 7 (по заказу) |
|
1.11 Шнур сетевой |
1 |
|
1.12 Сменный модуль 34931А |
(по заказу) |
|
1.13 Терминальный блок 34931T для модуля 34931А |
(по заказу) |
|
1.14 Сменный модуль 34932А |
(по заказу) |
|
1.15 Терминальный блок 34932T для модуля 34932А |
(по заказу) |
|
1.16 Сменный модуль 34933 А |
(по заказу) |
|
1.17 Терминальный блок 34933T для модуля 34933 А |
(по заказу) |
|
1.18 Сменный модуль 34934А |
(по заказу) |
|
1.19 Терминальный блок 34934T для модуля 34934А |
(по заказу) |
|
1.20 Сменный модуль 34937А |
(по заказу) |
|
1.21 Терминальный блок 34937T для модуля 34937А |
(по заказу) |
|
1.22 Сменный модуль 34938А |
(по заказу) |
|
1.23 Терминальный блок 34938T для модуля 34938А |
(по заказу) |
|
1.24 Сменный модуль 34939А |
(по заказу) |
|
1.24 Терминальный блок 34939T для модуля 34939А |
(по заказу) |
|
1.25 Сменный модуль 34941А |
(по заказу) |
|
1.26 Сменный модуль 34942А |
(по заказу) |
|
1.27 Сменный модуль 34945А |
(по заказу) |
|
1.28 Сменный модуль 34946А |
(по заказу) |
|
1.29 Сменный модуль 34947А |
(по заказу) |
|
Сменный модуль 34950А |
(по заказу) |
|
1.30 Терминальный блок 34950Т для модуля 34950А |
(по заказу) |
|
1.31 Сменный модуль 34951А |
(по заказу) |
|
1.32 Терминальный блок 34951Т для модуля 34951А |
(по заказу) |
|
1.33 Сменный модуль 34952А |
(по заказу) |
|
1.34 Терминальный блок 34952Т для модуля 34952А |
(по заказу) |
|
1.35 Макетный модуль 34959А |
(по заказу) |
|
1.36 Модуль расширения Y1132A |
(по заказу) |
|
2 Руководство по эксплуатации |
1 |
|
3 Методика поверки |
1 |
|
4 Паспорт |
1 |
мультиметров приведены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики мультиметров
|
Наименование характеристики |
Значение характеристики | |
|
Измерение напряжения постоянного тока (с модулями 34921 А, 34922А, 34931 А, 34932A) | ||
|
Пределы измерений |
100 мВ; 1 В; 10 В; 100 В; 300 В | |
|
Пределы допускаемой абсолютной погрешности измерений по пределам измерений: | ||
|
100 мВ |
±(5 • 10-5 D + 4 • 10-5 E) | |
|
1 В |
±(4 • 10-5 D + 7 • 10-6 E) | |
|
10 В |
±(3,5 • 10-5 D + 5 • 10-6 E) | |
|
100 В |
±(5,5 • 10-5 D + 6 • 10-6 E) | |
|
300 В |
±(5,5 • 10-5 D + 3 • 10-5 E) | |
|
Измерение силы постоянного тока (только с модулем 34921 А) | ||
|
Предел измерений |
10 мА; 100 мА; 1 А | |
|
Пределы допускаемой абсолютной погрешности в диапазонах измерения: | ||
|
10 мА |
±(5 • 10-4 D + 2 • 10-4 E) | |
|
100 мА |
±(5 • 10-4 D + 5 • 10-5 E) | |
|
1 А |
±(1 • 10-3 D + 1 • 10-4 E) | |
|
Измерение напряжения переменного тока | ||
|
Предел измерений |
100 мВ; 1 В, 10 В, 100 В; 300В | |
|
Диапазон частот |
3 Гц - 300 кГц | |
|
Пределы допускаемой абсолютной погрешности при частоте: от 3 Гц до 5 Гц в диапазонах измерений: | ||
|
от 100 мВ до 100 В |
±(1 • 10-2 D + 4 • 10-4 E) | |
|
300 В |
±(1 • 10-2 D + 8 • 10-4 E) | |
|
свыше 5 Гц до 10 Гц в диапазонах измерений: | ||
|
от 100 мВ до 100 В |
±(35 • 10-4 D + 4 • 10-4 E) | |
|
300 В |
±(35 • 10-4 D + 8 • 10-4 E) | |
|
свыше 10 Гц до 20 кГц в диапазонах измерений: | ||
|
Наименование характеристики |
Значение характеристики |
|
от 100 мВ до 100 В |
±(6 • 10-4 D + 4 • 10-4 E) |
|
300 В |
±(6 • 10-4 D + 8 • 10-4 E) |
|
свыше 20 кГц до 50 кГц в диапазонах измерений: | |
|
от 100 мВ до 100 В |
±(12 • 10-4 D + 5 • 10-4 E) |
|
300 В |
±(12 • 10-4 D + 12 • 10-4 E) |
|
свыше 50 кГц до 100 кГц в диапазонах измерений: | |
|
от 100 мВ до 100 В |
±(6 • 10-3 D + 8 • 10-4 E) |
|
300 В |
±(6 • 10-3 D + 2 • 10-3 E) |
|
свыше 50 кГц до 100 кГц в диапазонах измерений: | |
|
от 100 мВ до 100 В |
±(6 • 10-3 D + 8 • 10-4 E) |
|
300 В |
±(6 • 10-3 D + 2 • 10-3 E) |
|
свыше 100 кГц до 300 кГц в диапазонах измерений: | |
|
от 100 мВ до 100 В |
±(6 • 10-3 D + 8 • 10-4 E) |
|
300 В |
±(6 • 10-3 D + 2 • 10-3 E) |
|
Измерение силы переменного тока (только с модулем 34921 А) | |
|
Предел измерений |
100 мА; 1 А |
|
Диапазон частот |
3 Гц - 5 кГц |
|
Пределы допускаемой абсолютной погрешности при частоте: от 10 Гц до 5 кГц в диапазонах измерений: | |
|
100 мА |
±(1 • 10-3 D + 5 • 10-4 E) |
|
1 А и 10 мА |
±(1 • 10-3 D + 4 • 10-4 E) |
|
от 5 Гц - 10 Гц в диапазонах измерений: | |
|
100 мА |
±(3 • 10-3 D + 5 • 10-4 E) |
|
1 А и 10 мА |
±(3- 10-3 D + 4 • 10-4 E) |
|
от 3 Гц до 5 Гц в диапазонах измерений: | |
|
100 мА |
±(1 • 10-2 D + 5 • 10-4 E) |
|
1 А и 10 мА |
±(1- 10-2 D + 4 • 10-4 E) |
|
Измерение сопротивления постоянному току | |
|
Предел измерений |
100 Ом; 1 кОм; 10 кОм; 100 кОм; 1 МОм; 10 МОм; 100 МОм |
|
Пределы допускаемой абсолютной погрешности в диапазонах измерений: | |
|
100 Ом |
±(1 • 10-4 D + 4 • 10-5 E) |
|
1 кОм |
±(1 • 10-4 D + 1 • 10-5 E) |
|
10 кОм |
±(1 • 10-4 D + 1 • 10-5 E) |
|
100 кОм |
±(1 • 10-4 D + 1 • 10-5 E) |
|
1 МОм |
±(1 • 10-4 D + 1 • 10-5 E) |
|
10 МОм |
±(4 • 10-4 D + 1 • 10-5 E) |
|
100 МОм |
±(8 • 10-3 D + 1 • 10-4 E) |
|
Измерение частоты | |
|
Наименование характеристики |
Значение характеристики |
|
Диапазон частот |
3 Гц - 300 кГц |
|
Пределы допускаемой абсолютной погрешности частоты: 3 Гц - 5 Гц |
±1 • 10-3 D |
|
5 Гц - 10 Гц |
±5 • 10-4 D |
|
10 Гц - 40 Гц |
±3 • 10-4 D |
|
40 Гц - 300 кГц |
±1 • 10-4 D |
|
Измерение температуры | |
|
Диапазон измерений |
от - 200 до + 600 °С |
|
Пределы допускаемой абсолютной погрешности измерений температуры |
±0,06 °С |
|
Примечания: D - показание прибора, E - верхнее граничное значение диапазона измерений | |
Таблица 4 - Технические характеристики мультиметров
|
Наименование характеристики |
Значение характеристики |
|
Г абаритные размеры (длина х ширина х высота), мм, не более |
426 х 341 х 133 |
|
Масса, кг, не более |
8,8 |
|
Время установления рабочего режима, мин, не более |
10 |
|
Напряжение питания от сети переменного тока частотой от 45 до 66 Гц, В |
от 220 до 240 |
|
Потребляемая мощность, В • А, не более |
25 |
|
Рабочие условия эксплуатации:
|
от 0 до 55 80 от 537 до 800 |
