Номер по Госреестру СИ: 74015-19
74015-19 Тележки весоповерочные
(ТВП-2)
Назначение средства измерений:
Тележки весоповерочные «ТВП-2» (далее — тележки), предназначены для создания статической нагрузки при поверке железнодорожных весов, эквивалентной действию гирь класса точности М3 по ГОСТ OIML R111-1-2009, и перемещения на небольшие расстояния, (в пределах поверяемых весов), эталонных гирь 4-го разряда по ГОСТ 8.021-2015.
Внешний вид.
Тележки весоповерочные
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта и на табличку закрепленную на тележке.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к тележкам весоповерочным «ТВП-2»ГОСТ OIML R 111-1-2009 ГСИ. Гири классов Е1, Е2, F1, F2, М1, М1-2, М2, М2-3 и М3. Часть 1. Метрологические и технические требования
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы Технические условия ТУ 28.29.31-201-45046850-2018 «Тележка весоповерочная «ТВП-2»
Поверка
Поверкаосуществляется по документу МП 2301-0178-2018 «Тележки весоповерочные «ТВП-2» Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 07.12.2018 г.
Основные средства поверки:
-
- гиря(и) эталонная(ые) суммарной номинальной массой 2000 кг 4-го разряда по
ГОСТ 8.021-2015;
-
- компаратор массы с максимальной нагрузкой 2000 кг, СКО =111 г, не более.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на пломбы, блокирующие доступ к подгоночной полости тележки, методом пломбирования.
Изготовитель
Общество с ограниченной ответственностью «СпецАвтоИнжиниринг»
(ООО «СпецАвтоИнжиниринг»)
ИНН 7720301251
Адрес: 115201, г. Москва, Каширский проезд, д.13, помещение XV, ком 24
Телефон: (499) 390-40-80
E-mail: mail @ sai-holding.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия тележки, загруженной гирями, основан на пропорциональности ее массы и веса, воздействующего на рельсы железнодорожных весов, на которых они установлены.
Тележка представляет собой самоходный агрегат, оборудованный несущей рамой и механизмом передвижения. Тележка покрыта настилом, на котором установлены конусные фиксаторы для центровки гирь. Фиксаторы предназначены для предотвращения перемещения гирь во время их транспортировки и штабелирования. На тележке имеется подгоночная полость, закрытая крышкой, несанкционированный доступ к которой ограничен пломбой.
Рама тележки опирается на две ходовые оси. Механизм передвижения смонтирован на одной оси тележки и представляет собой электродвигатель с редуктором, соединённых при помощи фланцев. Питание электродвигателя осуществляется от электросети весоповерочного вагона по подключаемому к тележке гибкому кабелю. Редуктор соединен с ходовой осью через цилиндрическую прямозубую передачу. Механизм передвижения смонтирован на подрамнике, который подвешен к раме при помощи подвесок. Тележки выпускаются в двух моделях, различающихся габаритными размерами.

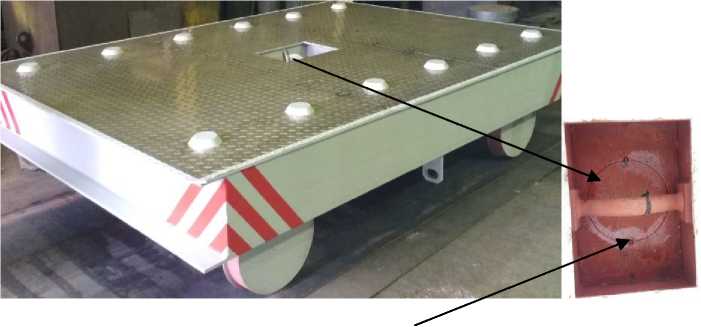

Общий вид тележки с обозначением места пломбирования представлен на рисунке 1.
Место пломбирования
Рисунок 1 - Общий вид тележки весоповерочной «ТВП-2»
Таблица 1 - Основные метрологические характеристики
Наименование характеристики |
Значение |
Номинальное значение массы тележки, кг |
2000 |
Пределы допускаемой абсолютной погрешности массы тележки, ±6m, кг |
± 1 |
Таблица 2 - Основные технические характеристики.
Наименование характеристики |
Значение | |
модель 1 |
модель 2 | |
Габаритные размеры (длина; ширина; высота), мм, не более |
2850; 2200; 680 |
1940; 1900; 740 |
Грузоподъёмность, т |
40 | |
Скорость перемещения, м/с , не менее |
0,48 | |
Параметры электропитания: | ||
Частота переменного тока, Гц |
50 ± 1 | |
Напряжение переменного тока, В |
230+-2233 / 400+-4400 | |
Потребляемая мощность, В •А, не более |
5000 | |
Диапазон рабочих температур, оС |
от -40 до +50 | |
Значение вероятности безотказной работы за 2000 ч |
0,92 | |
Средний срок службы, лет, не менее |
10 |
