Сведения о средстве измерений: 94269-24 Системы оперативного контроля

Номер по Госреестру СИ: 94269-24
94269-24 Системы оперативного контроля
(ОМСД-03)

Назначение средства измерений:
Системы оперативного контроля ОМСД-03 (далее - системы) предназначены для измерений выходных сигналов электрического напряжения вибропреобразователей ускорения, управления цифровыми каналами и обработки результатов измерений с целью определения и контроля технического состояния подшипников и буксовых узлов колесных пар грузовых, пассажирских вагонов и вагонов моторвагоного хозяйства подвижного состава.

сертификация программного обеспечения
Внешний вид. Системы оперативного контроля, http://oei-analitika.ru рисунок № 1
Внешний вид.
Системы оперативного контроля
Рисунок № 1

Общие сведения

Дата публикации - 29.12.2024
Срок свидетельства - 27.12.2029
Номер записи - 196065
ID в реестре СИ - 1422320
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "СпецАвтоИнжиниринг" (ООО "СпецАвтоИнжиниринг")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№3146 от 2024.12.27 ПРИКАЗ_Об утверждении типов средств измерений (20)

Наличие аналогов СИ: Системы оперативного контроля (ОМСД-03)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "СпецАвтоИнжиниринг" (ООО "СпецАвтоИнжиниринг")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
74015-19
11.02.2029
Тележки весоповерочные, ТВП-2
Общество с ограниченной ответственностью "СпецАвтоИнжиниринг" (ООО "СпецАвтоИнжиниринг") (РОССИЯ г. Москва)
ОТ
МП
1 год
91370-24
20.02.2029
Гири 2000 М1, Обозначение отсутствует
Общество с ограниченной ответственностью "СпецАвтоИнжиниринг" (ООО "СпецАвтоИнжиниринг") (РОССИЯ г. Москва)
ОТ
МП
1 год
94269-24
27.12.2029
Системы оперативного контроля, ОМСД-03
Общество с ограниченной ответственностью "СпецАвтоИнжиниринг" (ООО "СпецАвтоИнжиниринг") (РОССИЯ г. Москва)
ОТ
МП
2 года

Екатеринбург - четвертый по численности населения город в России, административный центр Свердловской области и Уральского федерального округа.

Екатеринбург - столица Уральского федерального округа, территория которого составляет около 2 млн. км2. На территории находится крупное месторождение нефти и газа, богатые запасы нефти и газа, богатые запасы железных и полиметаллических руд. Крупнейшие металлургические предприятия мира расположены на Урале, благодаря его огромному промышленному и интеллектуальному потенциалу. Екатеринбург экспортирует сырье и продукцию тяжелого машиностроения, а импортирует продукты питания и товары народного потребления. Бизнес и инвестиции в городе очень хорошо развиты.

Екатеринбург, как и вся Свердловская область, находится в часовом поясе, обозначаемом по международному стандарту как Екатеринбургский часовой пояс. Смещение от UTC составляет +5:00. Относительно московского времени часовой пояс имеет постоянное смещение +2 часа. Екатеринбургское время отличается от стандартного на один час, так как в России действует летнее время.

Основанный как город-крепость в 1723 году, Екатеринбург расположен в центральной части Евразийского континента, на границе Европы и Азии, в средней части Уральского хребта, под 56º 51' северной широты, 60º 36' восточной долготы. Город расположен на восточном склоне Уральских гор, в пойме реки Исеть (приток Тобола).

Отчет "Анализ рынка поверки в Екатеринбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Екатеринбурге.

Площадь Екатеринбурга составляет 114289 гектаров или 1142,89 квадратных километров.

- Расстояние до Москвы - 1667 километров.
- Расстояние до Владивостока - 7635 километров.
- Разница во времени с Москвой составляет плюс 2 часа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Системы оперативного контроля (ОМСД-03)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Системы оперативного контроля (ОМСД-03)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (далее - ПО) систем оперативного контроля ОМСД-03 предназначено для установления режимов работы подключаемого вибропреобразователей ускорения, предоставления результатов измерений на экране ПК.

Защита ПО от преднамеренных изменений обеспечивается путем программно-аппаратного ограничения прав доступа к сервисным программам.

Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.

от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 -средний.

Уровень защиты программного обеспечения

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

PCDM.EXE

Номер версии (идентификационный номер)

не ниже 1.0.4.202


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист формуляра и руководства по эксплуатации типографским способом.


Сведения о методиках измерений


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Технические условия ТУ 26.51.66-001-45046850-2024 «Система оперативного контроля ОМСД-03. Технически условия»

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»

Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2^109 Гц»

Правообладатель

Общество с ограниченной ответственностью «СпецАвтоИнжиниринг» (ООО «СпецАвтоИнжиниринг»)

ИНН 7720301251

Адрес юридического лица: 115201, г. Москва, Каширский пр-д, д. 13, помещ. XV, ком. 24, 24А, 24Б

Тел.: +7 (499) 390-40-80

E-mail: mail@sai-holding.ru

Web-сайт: https://sai-holding.ru

Изготовитель

Общество с ограниченной ответственностью «СпецАвтоИнжиниринг» (ООО «СпецАвтоИнжиниринг»)
ИНН 7720301251
Адрес: 115201, г. Москва, Каширский пр-д, д. 13, помещ. XV, ком. 24, 24А, 24Б
Тел.: +7 (499) 390-40-80
E-mail: mail@sai-holding.ru
Web-сайт: https://sai-holding.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru

Правообладатель

Общество с ограниченной ответственностью «СпецАвтоИнжиниринг» (ООО «СпецАвтоИнжиниринг»)
ИНН 7720301251
Адрес юридического лица: 115201, г. Москва, Каширский пр-д, д. 13, помещ. XV, ком. 24, 24А, 24Б
Тел.: +7 (499) 390-40-80
E-mail: mail@sai-holding.ru
Web-сайт: https://sai-holding.ru

Принцип действия систем заключается в усилении, фильтрации и измерении сигналов, аналого-цифровом преобразовании электрических сигналов поступающих от вибропреобразователей ускорения, управлении цифровыми выходами и измерений СКЗ виброускорения.

Система состоит из:

- многоканального блока управления и коммутации;

- персонального компьютера с установленным программным обеспечением программного комплекса диагностики механизмов (далее - ПКДМ) и аналого-цифровым преобразователем (дадее - АЦП), работающем в среде операционной системы Windows 7/8/10/11;

- комплекта кабелей связи ВСГТ 09.20.50.000.

Выходной сигнал, выдаваемый вибропреобразователем ускорения подается на вход канала блока аналогового модуля управления и коммутации, где он усиливается, фильтруется и нормируется в величинах напряжения, пропорциональных амплитуде виброускорения. Дополнительно на входе обеспечивается напряжения питания для вибропреобразователей ускорения. На выходе канала блока управления и коммутации аналогового модуля напряжение подается на вход АЦП, преобразуется в цифровой код и передается на компьютер. В компьютере, через алгоритм ПО ПКДМ, значение цифрового кода преобразуется в СКЗ виброускорения.

К компьютеру могут подключаться датчики частоты вращения с передачей данных по интерфейсу rs-232.

На АЦП до цифровых каналов под управлением ПО ПКДМ через кабель связи ВСГТ 09.20.50.000 подается управляющий сигнал, где преобразуется в постоянное напряжение 24В.

Система оперативного контроля ОМСД-03 в стандартном исполнении состоит из 2 аналоговых каналов и 10 цифровых каналов.

Системы могут выпускаться в измерительном исполнении включающих до 16 аналоговых каналов и 10 цифровых, количество измерительных каналов указывается в формуляре.

Маркировка систем оперативного контроля ОМСД-03, включая серийный номер, состоящий из арабских цифр, наносится на корпус персонального компьютера и многоканального блока управления и коммутации на металлической пластинке методом лазерной гравировки.

Нанесение знака поверки на корпусе систем не предусмотрено.

Пломбирование систем не предусмотрено.

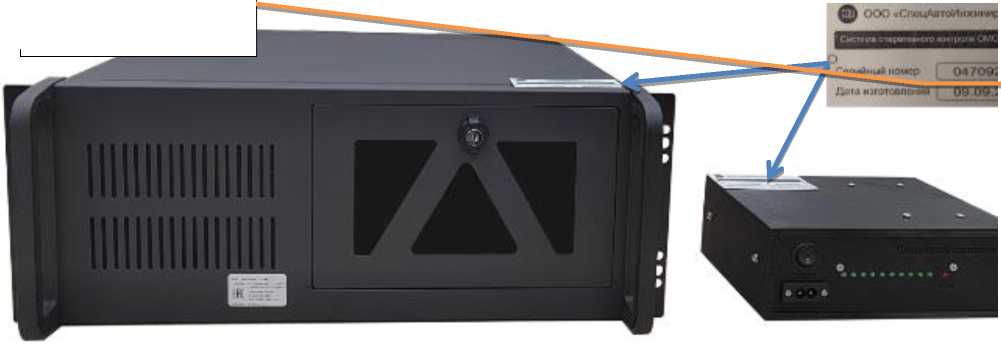

Общий вид систем оперативного контроля ОМСД-03 и серийного номера представлены на рисунке 1.

Место нанесения серийного номера

Внешний вид. Системы оперативного контроля (ОМСД-03), http://oei-analitika.ru

Рисунок 1 - Общий вид систем оперативного контроля ОМСД-03 и серийного номера



Значение

от 0,3 до 100

Таблица 2 - Метрологические характеристики___________________

_________________Наименование характеристики______________

Диапазон измерений виброускорения (при значении коэффициента преобразования 10 мВ/(м^с-2)) (СКЗ), м/с2

Диапазон входного напряжения (СКЗ), В

от 0,003 до 1

Диапазон изменений коэффициента преобразования канала измерений виброускорения, мВ/(м^с-2)

от 1 до 1000

Диапазон частот, Гц

от 5 до 9500

Пределы допускаемой относительной погрешности измерений виброускорения на базовой частоте 160 Гц, %

± 6

Неравномерность амплитудно-частотной характеристики относительно базовой частоты 160 Гц, %

± 4

Таблица 3 - Технические характеристики

Наименование характеристики

Значение

Нормальные условия измерений

- температура окружающей среды, °С

от +15 до +25

Напряжение питания переменного тока, В

от 210 до 235

Условия эксплуатации, °С

от +5 до +40

Габаритные размеры (длина^высота^ширина), мм, не более

200x160x150

Масса, кг, не более

2
