Номер по Госреестру СИ: 31750-19
31750-19 Вольтамперфазометры
(М2)
Назначение средства измерений:
Вольтамперфазометры М2 (далее - ВАФ М2) предназначены для измерений напряжения переменного тока и силы переменного тока частотой от 40 до 100 Гц, частоты переменного тока в диапазоне от 20 до 100 Гц, угла сдвига фаз (между синусоидальными током и напряжением, между синусоидальными напряжением и током, между двумя синусоидальными токами и между двумя синусоидальными напряжениями), определения направления чередования фаз трёхфазной симметричной системы напряжений и вычисления величины активной, реактивной мощности однофазной сети, постоянной составляющей напряжения и действующих значений первой гармоники напряжения и тока.
Внешний вид.
Вольтамперфазометры
Рисунок № 1
Внешний вид.
Вольтамперфазометры
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на лицевую панель ВАФ М2 методом струйной печати с защитным ламинированием, а также на титульный лист руководства по эксплуатации типографским способом (методом офсетной печати).
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к вольтамперфазометрам М2
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 12.2.091-2012 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
ТУ BY 100101011.001-2005 Вольтамперфазометры М2. Технические условия
Поверка
Поверкаосуществляется по документу МРБ МП. 1498-2005 «Вольтамперфазометр М2». Методика поверки», утвержденному БелГИМ 11.11.2005 г. (с извещением 01.10-02 об изменении 1 МРБ МП.1498-2005, утвержденным 12.03.2018 г.)
Основные средства поверки:
-устройство испытательное РЕТОМ 41 М, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 18024-02;
- комплекс программно-технический измерительный РЕТОМтм -51, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 26975-04;
- вольтметр универсальный В7-85, регистрационный номер в Федеральном
информационном фонде по обеспечению единства измерений 20250-06;
- вольтметр универсальный В7-78/1, регистрационный номер в Федеральном
информационном фонде по обеспечению единства измерений 31773-06;
- прибор для поверки вольтметров дифференциальный, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 6013-77.
Допускается применение аналогичных средств поверки, обеспечивающие определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в виде наклейки с оттиском клейма поверителя, как показано на рисунке 2.
Изготовитель
Открытое акционерное общество «Белэлектромонтажналадка»
(ОАО «Белэлектромонтажналадка»), Республика Беларусь
Адрес: 220101, г. Минск, ул. Плеханова 105А
Телефон: (017) 368-09-05, факс: (017) 367-43 19
Е-mail: bemn@bemn.by
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
Е-mail: info@vniim.ru
Принцип действия ВАФ М2 основан на преобразовании измеряемых аналоговых величин в цифровой код с дальнейшей его обработкой микроконтроллером в соответствии с алгоритмом и выведением результатов измерений на дисплей.
ВАФ М2 представляет собой многофункциональный измерительный прибор, основной частью которого является высокопроизводительный 16-разрядный микроконтроллер, обеспечивающий функционирование, калибровку измерительного тракта и обработку результатов измерений.
ВАФ М2 имеет опорный и измерительный каналы.
Опорный канал ВАФ М2 служит для формирования сигналов, необходимых для измерения угла сдвига фаз. Аналоговая часть опорного канала включает в себя компараторы, обеспечивающие преобразование синусоидальных входных сигналов в прямоугольные цифровые импульсы. Вход напряжения опорного канала гальванически изолирован от основной схемы при помощи оптрона. Гальваническая изоляция токового входа опорного канала осуществляется за счет клещевой приставки.
Измерительный канал служит для масштабирования входных сигналов и содержит усилители с регулировкой коэффициента усиления и передачи. Сигнал с усилителей подаётся в микроконтроллер на входы встроенного аналого-цифрового преобразователя.
Общий вид вольтамперфазометра ВАФ М2 и места опломбирования представлены на рисунках 1 и 2.
Схема пломбировки ВАФ М2 от несанкционированного доступа после поверки осуществляется в виде наклейки с оттиском клейма поверителя, как показано на рисунке 2.

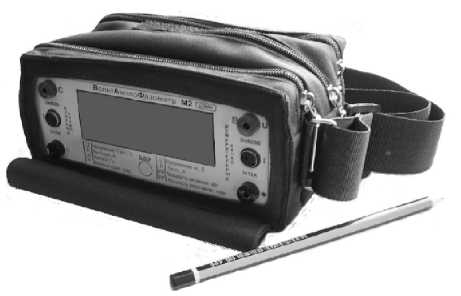

Рисунок 1 - Общий вид вольтамперфазометра М2
Место нанесения знака поверки

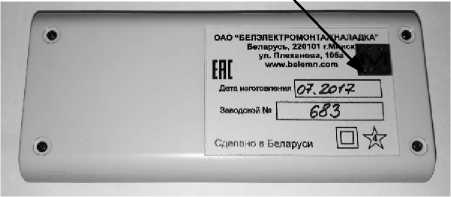

Рисунок 2 - Место нанесения знака поверки
Таблица 3 - Комплектность ВАФ М2
Наименование |
Обозначение |
Количество |
вольтамперфазометр М2 |
1 шт. | |
клещевая приставка |
1 шт. (2 шт.*) | |
щупы измерительные |
4 шт. | |
зажим |
4 шт. | |
перемычка соединительная |
1 шт.; | |
сумка |
1 шт.; | |
руководство по эксплуатации |
1 шт.; | |
методика поверки |
МРБ МП. 1498-2005 |
1 шт. |
Примечание " * " - по требованию заказчика. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон показаний напряжения переменного тока частотой от 20 до 100 Гц, В |
от 0 до 600 |
Диапазон измерений напряжения переменного тока частотой от 40 до 100 Гц, В Поддиапазоны измерений напряжения переменного тока, В |
от 0 до 600 от 0 до 14 включ. св. 14 до 140 включ. св. 140 до 600 |
Пределы допускаемого значения основной приведенной погрешности при измерении среднеквадратического значения напряжения переменного тока, % |
±1,0 |
Диапазон показаний силы переменного тока частотой от 20 до 100 Гц, А |
от 0 до 10 |
Диапазон измерений силы переменного тока частотой от 40 до 100 Гц, А |
от 0 до 10 |
Поддиапазоны измерений силы переменного тока, А |
от 0 до 0,14 включ. св. 0,14 до 1,40 включ. св. 1,40 до 10 |
Пределы допускаемого значения основной приведенной погрешности при измерении среднеквадратического значения силы переменного тока, %:
|
±2,5 ±2,0 |
Диапазон измерений частоты переменного тока, Гц |
от 20 до 100 |
Пределы допускаемого значения основной абсолютной погрешности при измерении частоты переменного тока, Гц |
±0,2 |
Диапазон измерений угла сдвига фаз, градус |
от -180 до +180 |
Пределы допускаемого значения основной абсолютной погрешности при измерении угла сдвига фаз, градус
|
±5,0 ±7,0 |
Диапазон измерений постоянной составляющей напряжения, В |
от 0 до 600 |
Пределы допускаемой приведенной погрешности при измерении постоянной составляющей напряжения, % |
±1,5 |
ВАФ М2 вычисляет:
|
Нормальные условия измерений:
- температура окружающего воздуха, °С: от +15 до +25
- относительная влажность, %: от 30 до 80
- атмосферное давление, кПа:_______от 84 до 106,7_________________________________________
Дополнительная погрешность, обусловленная изменением температуры окружающей среды на каждые 10 0 С, в диапазоне рабочих температур от минус 10 °С до плюс 40 °С, не более основной погрешности для каждой измеряемой величины.________________________________
Дополнительная погрешность, обусловленная повышенной влажностью окружающей среды в пределах рабочих условий эксплуатации, не более удвоенного значения основной погрешности для каждой измеряемой величины.
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Номинальное напряжение питания постоянного тока, В |
3 |
Габаритные размеры, мм, не более | |
- высота |
30 |
- ширина |
78 |
- длина |
172 |
Масса, кг, не более | |
- без клещевых приставок |
0,2 |
- в комплекте с клещевыми приставками, измерительными |
2,0 |
щупами и сумкой | |
Условия эксплуатации: | |
- температура окружающего воздуха, °С |
от -10 до +40 |
- относительная влажность воздуха, % |
до 95 при +35 °С |
- атмосферное давление, кПа |
от 84 до 106,7 |
Средняя наработка на отказ, ч |
5000 |
Среднее время восстановления, ч |
8 |
Средний срок службы, лет |
8 |
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254- |
IP20 |
2015 |
