Номер по Госреестру СИ: 73078-18
73078-18 Установка поверочная трубопоршневая двунаправленная
(Нет данных)
Назначение средства измерений:
Установка поверочная трубопоршневая двунаправленная (далее - ТПУ) предназначена для измерений количества жидкости при поверке (градуировке), контроле и исследовании метрологических характеристик преобразователей массового расхода применяемых на предприятии ОАО «Ямал СПГ» при эксплуатации и после ремонта.
Внешний вид.
Установка поверочная трубопоршневая двунаправленная
Рисунок № 1
Внешний вид.
Установка поверочная трубопоршневая двунаправленная
Рисунок № 2
Внешний вид.
Установка поверочная трубопоршневая двунаправленная
Рисунок № 3
Общие сведения
Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 530316
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, -,
Производитель
Изготовитель - Фирма "Emerson Process Management / Daniel Measurement and Control Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Cправочник реагентов составлен по данным из реестра "Сведения о результатах поверки средств измерений" ФГИС АРШИН и содержит сведения о реагентах, используемых при поверке средств измерений.
Справочник содержит более 150 записей и постоянно пополняется силами сотрудников ФГУП ВНИИМС. Описание каждого из реагентов состоит из наименования и цифро-буквенного кода.
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 1
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№2406 от 2018.11.21 Об утверждении типов средств измерений
Наличие аналогов СИ: Установка поверочная трубопоршневая двунаправленная (Нет данных)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Emerson Process Management / Daniel Measurement and Control Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
20054-12 18.05.2017 |
Установки поверочные трубопоршневые двунаправленные, Нет данных Фирма "Emerson Process Management / Daniel Measurement and Control Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год - для передвижных (мобильных); 2 года - для стационарных |
|
27778-04 01.11.2009 |
Установки поверочные, CP, CP-M Фирма "Emerson Process Management / Daniel Measurement and Control Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27778-09 01.01.2015 |
Установки поверочные, CP, CP-M Фирма "Emerson Process Management / Daniel Measurement and Control Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год - для передвижных (мобильных); 2 года - для стационарных |
|
27778-15 25.11.2024 |
Установки поверочные, СР, СР-М Фирма "Emerson Process Management / Daniel Measurement and Control Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год - для передвижных; 2 года - для стационарных |
|
28192-04 01.12.2009 |
Преобразователи расхода газа ультразвуковые с электронными модулями, JuniorSonic (преобразователи), Mark III (модули) Фирма "Emerson Process Management / Daniel Measurement and Control Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
3 года | |
|
28193-04 01.12.2009 |
Преобразователи расхода газа ультразвуковые с электронными модулями, SeniorSonic (преобразователи), Mark III или Mark II DFI (модули) Фирма "Emerson Process Management / Daniel Measurement and Control Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
3 года | |
|
32712-12 30.11.2017 |
Расходомеры жидкости турбинные, 1200, 1500 Фирма "Emerson Process Management / Daniel Measurement and Control Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
37315-08 |
Установка поверочная, CP-M-lt Фирма "Emerson Process Management / Daniel Measurement and Control Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
38665-08 01.10.2013 |
Преобразователи расхода ультразвуковые, Daniel мод. 3804 Фирма "Emerson Process Management / Daniel Measurement and Control Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
43212-09 01.01.2015 |
Преобразователи расхода газа ультразвуковые с электронными модулями, SeniorSonic и JuniorSonic (преобразователи) Mark (модули) Фирма "Emerson Process Management / Daniel Measurement and Control Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
|
49887-12 |
Система измерений количества газа МЛСП имени Ю. Корчагина ООО "ЛУКОЙЛ-Нижневолжскнефть", Нет данных Фирма "Emerson Process Management / Daniel Measurement and Control Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
51047-12 29.08.2017 |
Преобразователи расхода ультразвуковые, 3812 и 3814 Фирма "Emerson Process Management / Daniel Measurement and Control Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год - мод. 3812, 2 года - мод. 3814 |
|
65190-16 |
Система измерений количества газа морской ледостойкой стационарной платформы имени Ю. Корчагина ООО "ЛУКОЙЛ-Нижневолжскнефть", Нет данных Фирма "Emerson Process Management / Daniel Measurement and Control Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
66652-17 |
Система измерений попутного нефтяного газа, нефти и воды на базе трехфазного тестового сепаратора NC-MBD62210 месторождения Северное Чайво, Нет данных Фирма "Emerson Process Management / Daniel Measurement and Control Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
73078-18 |
Установка поверочная трубопоршневая двунаправленная, Нет данных Фирма "Emerson Process Management / Daniel Measurement and Control Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
После предварительного распознавания графических файлов с приказами и приложениями к приказам Росстандарта, появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Установка поверочная трубопоршневая двунаправленная (Нет данных)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИР" (RA.RU.311285) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева» (RA.RU.311285) | РСТ | 5 | 0 | 4 | 0 | 1 | 0 | 0 | ||
| ФИЛИАЛ ПАО "ОАК" - НАЗ ИМ.В.П. ЧКАЛОВА (RA.RU.310524) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Установка поверочная трубопоршневая двунаправленная (Нет данных)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится в левом нижнем углу титульного листа руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений сведения отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к установке поверочной трубопоршневой двунаправленной
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Техническая документация фирмы изготовителя
Поверка
Поверка (градуировка) или исследование метрологических характеристик преобразователей массового расхода определяется соответствие числа импульсов, поступивших с преобразователя массового расхода, величине вытесненного из ТПУ объема жидкости. Во время перемещения поршня через калиброванный участок ТПУ дополнительно выполняется измерение плотности измеряемой среды с помощью поточного преобразователя плотности, а коэффициент преобразования преобразователя массового расхода определяется через известные значения плотности, вместимости калиброванного ТПУ двунаправленной и количество импульсов. Срабатывание детекторов ТПУ приводит к запуску и остановке таймера системы обработки информации. При этом в системе обработки информации производится отсчет импульсов, поступающих от преобразователя массового расхода. Через известные вместимость калиброванного участка ТПУ и количество импульсов определяется коэффициент преобразования преобразователя массового расхода.Для исключения возможности несанкционированного вмешательства, которое может привести к изменению вместимости ТПУ на фланцах калиброванного участка и на детекторах предусмотрены места для установки пломб, несущих на себе оттиски поверительных клейм.

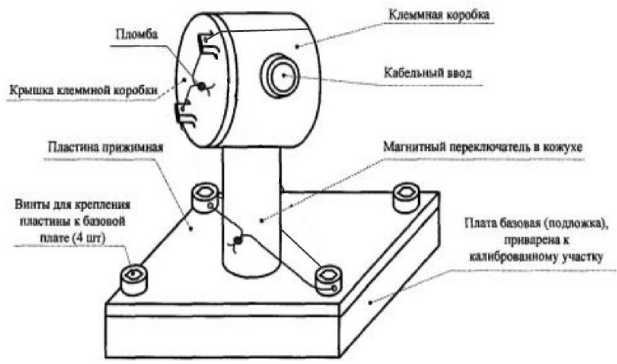

Схемы установки пломб, несущих на себе оттиски поверительных клейм, на фланцах калиброванного участка и детекторах представлены ниже на рис. 2.
Кабельный ввоз
Крышка клеммной коробки
Пластина дрижнмнм
Mai ни гни Я переключатель в кожухе
Плат а бачоъая (подложка), приварена к калиброванном)' участку
Пломба
\
Рисунок 2 - Схема установки пломб
отсутствует.
Метрологические и технические характеристикиОсновные метрологические и технические характеристики ТПУ приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Типоразмер |
24 |
|
Номинальное значение вместимости калиброванного участка при температуре 20 °С и избыточном давлении 0 МПа, м3 |
4,89 |
|
Пределы допускаемой относительной погрешности при поверке с применением эталонных весов или мерников (для 1-го разряда в соответствии с Приказом Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. №256), % |
±0,06 |
Окончание таблицы 1
|
Параметры электрического питания: | |
|
род тока |
Переменный, одно- или трехфазный |
|
напряжение, В |
220±10%, 380±10% |
|
частота, Гц |
50±0,4 |
|
Номинальное значение диаметра калиброванного участка, мм |
610 |
|
Условия эксплуатации: | |
|
измеряемая среда |
Стабильный газовый конденсат |
|
верхний предел измерений расхода, м3/ч |
1600 |
|
давление измеряемой среды, МПа, не более |
1,43 |
|
диапазон температуры измеряемой среды, °С |
от 0 до +50 |
|
диапазон плотности рабочей среды, кг/м3 |
от 680 до 750 |
|
диапазон температуры окружающей среды, °С |
от -45 до +59 |
|
Варианты исполнения |
Стационарный |
|
Детектора |
Конструкция детекторов обеспечивает возможность их замены на аналогичные без последующей внеочередной поверки |
|
Средний срок службы, лет |
10 |
|
Электрооборудование |
Взрывозащищенное |
|
После замены детекторов проводят установку пломб на детекторы. | |
наносится в левом нижнем углу титульного листа руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 2
|
Наименование |
Кол-во |
|
Установка поверочная трубопоршневая двунаправленная, заводской номер MDP- 709 |
1 |
|
Установка поверочная трубопоршневая двунаправленная. Руководство по эксплуатации и обслуживанию |
1 |
|
Установки поверочные трубопоршневые двунаправленные. Паспорт |
1 |
|
МП 0707-9-2017 «ГСИ. Установка поверочная трубопоршневая двунаправленная. Методика поверки» |
1 |
осуществляется по документу МП 0707-9-2017 «ГСИ. Установка поверочная трубопоршневая двунаправленная. Методика поверки», утвержденному ФГУП «ВНИИР» 25 октября 2017 г.
Основные средства поверки:
-
- рабочий эталон единицы объема жидкости 1-го разряда в соответствии с Приказом Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256, с номинальной вместимостью 2,5 м3, пределы допускаемой основной относительной погрешности ± 0,02 %.
-
- установка поверочная на базе мерников, пределы допускаемой основной относительной погрешности ± 0,02 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке установок в виде оттиска повери-тельного клейма или наклейки.
Заявитель
Общество с ограниченной ответственностью «Эмерсон» (ООО «Эмерсон»)Адрес: 115054, ул. Дубининская, д. 53, стр 5
Тел.: +7 (495) 995-95-59, факс: +7 (495) 424-88-50
E-mail: info.ru@emerson.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)Адрес: 420088 г. Казань, ул. 2-я Азинская, 7А
Тел.: +7 (843) 272-70-62, факс: +7 (843) 272-00-32
E-mail: office@vniir.org
Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема измеряемой среды из калиброванного участка. Шаровый поршень совершает движение под действием потока жидкости, проходящей через калиброванный участок.
ТПУ состоит из следующих основных частей, смонтированных на стальной сварной раме (полураме): корпуса с калиброванным и разгонными участками, шарового поршня, детекторов положения поршня (далее - детекторов), четырехходового переключающего клапана, средств измерений давления и температуры, электрического или гидравлического привода. ТПУ является стационарной установкой и представлен на рис. 1.

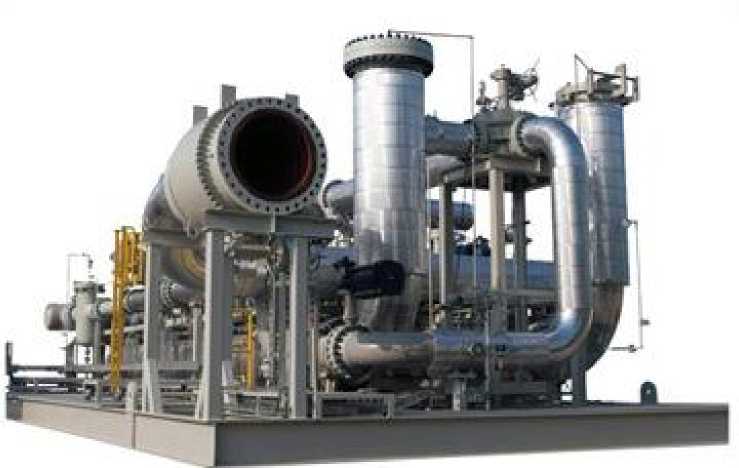

Рисунок 1 - Установка поверочная трубопоршневая двунаправленная
При работе ТПУ и поверяемое (градуируемое) или исследуемое, контролируемое средство измерений соединяют последовательно. Через технологическую схему с ТПУ и средство измерений устанавливают необходимое значение расхода жидкости. Поток жидкости, проходящей через ТПУ, увлекает шаровой поршень, который перемещается по калиброванному участку. При воздействии шарового поршня на толкатели детекторов происходит срабатывание их микровыключателей, которые генерируют электрические сигналы, определяющие начало и окончание измерения и поступающие в систему обработки информации (измерительновычислительный комплекс, управляющий контроллер и т. п.), входящей в состав системы измерений или технологического комплекса. Изменение направления потока жидкости через ТПУ осуществляется четырехходовым переключающим клапаном.
Поверка (градуировка) или исследование метрологических характеристик преобразователей массового расхода определяется соответствие числа импульсов, поступивших с преобразователя массового расхода, величине вытесненного из ТПУ объема жидкости. Во время перемещения поршня через калиброванный участок ТПУ дополнительно выполняется измерение плотности измеряемой среды с помощью поточного преобразователя плотности, а коэффициент преобразования преобразователя массового расхода определяется через известные значения плотности, вместимости калиброванного ТПУ двунаправленной и количество импульсов. Срабатывание детекторов ТПУ приводит к запуску и остановке таймера системы обработки информации. При этом в системе обработки информации производится отсчет импульсов, поступающих от преобразователя массового расхода. Через известные вместимость калиброванного участка ТПУ и количество импульсов определяется коэффициент преобразования преобразователя массового расхода.

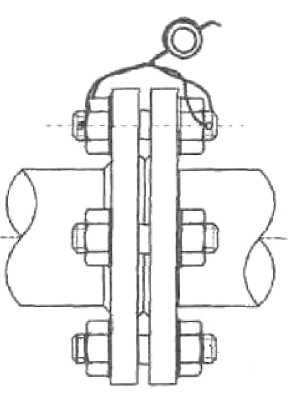

Для исключения возможности несанкционированного вмешательства, которое может привести к изменению вместимости ТПУ на фланцах калиброванного участка и на детекторах предусмотрены места для установки пломб, несущих на себе оттиски поверительных клейм.
Схемы установки пломб, несущих на себе оттиски поверительных клейм, на фланцах калиброванного участка и детекторах представлены ниже на рис. 2.
Кабельный ввоз
Крышка клеммной коробки
Пластина дрижнмнм
Mai ни гни Я переключатель в кожухе
Плат а бачоъая (подложка), приварена к калиброванном)' участку
Пломба
\
Рисунок 2 - Схема установки пломб
Таблица 2
|
Наименование |
Кол-во |
|
Установка поверочная трубопоршневая двунаправленная, заводской номер MDP- 709 |
1 |
|
Установка поверочная трубопоршневая двунаправленная. Руководство по эксплуатации и обслуживанию |
1 |
|
Установки поверочные трубопоршневые двунаправленные. Паспорт |
1 |
|
МП 0707-9-2017 «ГСИ. Установка поверочная трубопоршневая двунаправленная. Методика поверки» |
1 |
Основные метрологические и технические характеристики ТПУ приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Типоразмер |
24 |
|
Номинальное значение вместимости калиброванного участка при температуре 20 °С и избыточном давлении 0 МПа, м3 |
4,89 |
|
Пределы допускаемой относительной погрешности при поверке с применением эталонных весов или мерников (для 1-го разряда в соответствии с Приказом Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. №256), % |
±0,06 |
Окончание таблицы 1
|
Параметры электрического питания: | |
|
род тока |
Переменный, одно- или трехфазный |
|
напряжение, В |
220±10%, 380±10% |
|
частота, Гц |
50±0,4 |
|
Номинальное значение диаметра калиброванного участка, мм |
610 |
|
Условия эксплуатации: | |
|
измеряемая среда |
Стабильный газовый конденсат |
|
верхний предел измерений расхода, м3/ч |
1600 |
|
давление измеряемой среды, МПа, не более |
1,43 |
|
диапазон температуры измеряемой среды, °С |
от 0 до +50 |
|
диапазон плотности рабочей среды, кг/м3 |
от 680 до 750 |
|
диапазон температуры окружающей среды, °С |
от -45 до +59 |
|
Варианты исполнения |
Стационарный |
|
Детектора |
Конструкция детекторов обеспечивает возможность их замены на аналогичные без последующей внеочередной поверки |
|
Средний срок службы, лет |
10 |
|
Электрооборудование |
Взрывозащищенное |
|
После замены детекторов проводят установку пломб на детекторы. | |
