Принцип действия системы основан на косвенном методе измерений объема газа, приведенного к стандартным условиям (температура 20 °C, давление 0,101325 МПа), в соответствии с которым измеренный при рабочих условиях объемный расход и объем газа приводят к стандартным условиям методом «р-пересчета» по ГОСТ 8.611. Плотность газа при рабочих условиях измеряют, плотность газа при стандартных условиях принимают условнопостоянной величиной и заносят в измерительные контроллеры по результатам периодического определения по пробе газа.

Система представляет собой единичный экземпляр измерительной системы, спроектированной для морской ледостойкой стационарной платформы (МЛСП) из компонентов серийного производства, вид ИС-2 по ГОСТ 8.596. Система конструктивно состоит из блока измерительных линий (далее - БИЛ) и шкафа обработки информации (далее - ШОИ).

Поток газа поступает во входной коллектор БИЛ и далее, в зависимости от выбора оператора, в одну из двух измерительных линий (далее - ИЛ). БИЛ содержит две ИЛ, одна из которых является рабочей, другая - контрольно-резервной. ШОИ состоит из одного стандартного шкафа фирмы «Rittal» со смонтированными в нем двумя контроллерами измерительными FloBoss S600   (рабочий/резервный), искробезопасными барьерами,

коммуникационным и другим оборудованием.

Измерительные преобразователи, размещенные в БИЛ, линиями связи соединены с измерительными контроллерами FloBoss S600, образуя измерительные каналы (далее - ИК), которые обеспечивают в автоматическом режиме измерения:

• - объемного расхода газа в рабочих условиях в каждой ИЛ;

• - плотности газа в БИЛ;

• - избыточного давления газа в каждой ИЛ;

• - температуры газа в каждой ИЛ.

Измерительные каналы системы осуществляют измерения следующим образом:

• - измерительные преобразователи преобразуют текущие значения параметров технологического процесса в унифицированные электрические сигналы силы постоянного тока в диапазоне от 4 до 20 мА и частотные сигналы;

• - сигналы измерительных преобразователей поступают на входы плат ввода/вывода с аналого-цифровыми преобразователями контроллеров измерительных FloBoss S600;

• - цифровые коды, преобразованные посредством программных приложений FloBoss S600 в значения физических параметров технологического процесса, отображаются на экранах жидкокристаллического дисплея и при помощи локальной сети передаются на верхний уровень (АСУТП МЛСП) для отображения на мнемосхемах мониторов, регистрации и архивации данных, подготовки отчетов и управления процессом.

Состав ИК системы представлен в таблице 1.

Таблица 1 - Состав ИК системы.

Система осуществляет выполнение следующих основных функций:

• - измерение объемного расхода и объема газа при рабочих условиях;

• - измерение плотности газа при рабочих условиях;

• - измерение температуры и избыточного давления газа;

• - вычисление объемного расхода и объема газа, приведенных к стандартным условиям;

• - контроль метрологических характеристик измерительного канала объемного расхода газа рабочей измерительной линии на месте эксплуатации без нарушения режима измерений и учета газа с использованием измерительного канала объемного расхода газа контрольнорезервной измерительной линии;

• - индикация, регистрация, хранение и передача в системы верхнего уровня текущих, средних и интегральных значений измеряемых параметров;

• - диагностику работоспособности измерительных компонентов;

• - управление работой системы;

• - контроль, индикация и сигнализация предельных значений измеряемых параметров;

• - формирование, архивирование и печать отчетов о результатах измерений и по учету газа, протоколов контроля метрологических характеристик; формирование и выдача отчетов системы;

• - учет, формирование журнала, архивирование и печать событий системы.

Структурная схема системы приведена на рисунке 1, фотография БИЛ - общий вид, на рисунке 2.

В системе предусмотрена защита от несанкционированного доступа к системной информации, программным средствам, текущим данным и параметрам настройки (замки, механические пломбы, индивидуальные пароли и программные средства для защиты файлов и баз данных, ведение журналов событий системы).

G©O@

I АРМ Оператора

I

I

БИЛ

• - Преобразователь плотности газа измерительный модели 7812

• - Преобразователь давления измерительный 3051S

• - Датчик температуры 3144Р

- Преобразователь расхода газа ультразвуковой SeniorSonic с электронным модулем Mark III

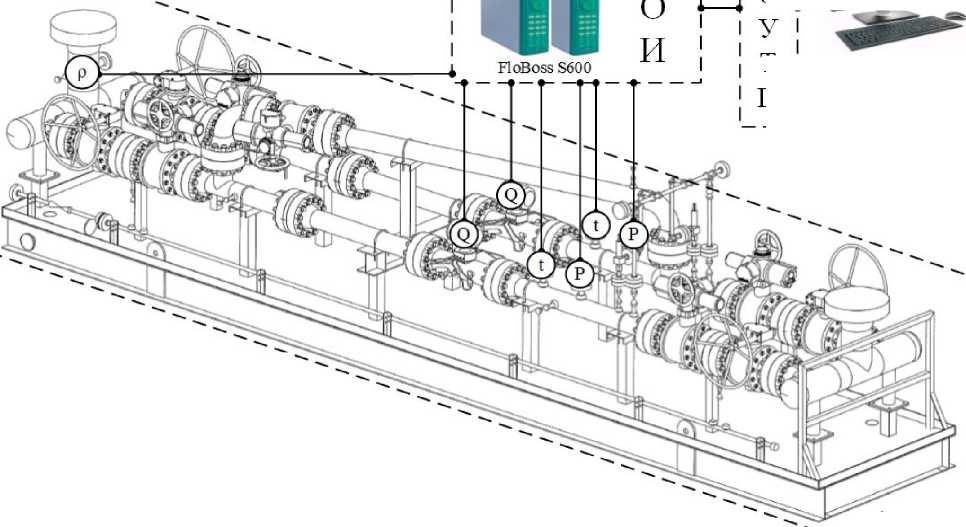

Рисунок 1 - Структурная схема

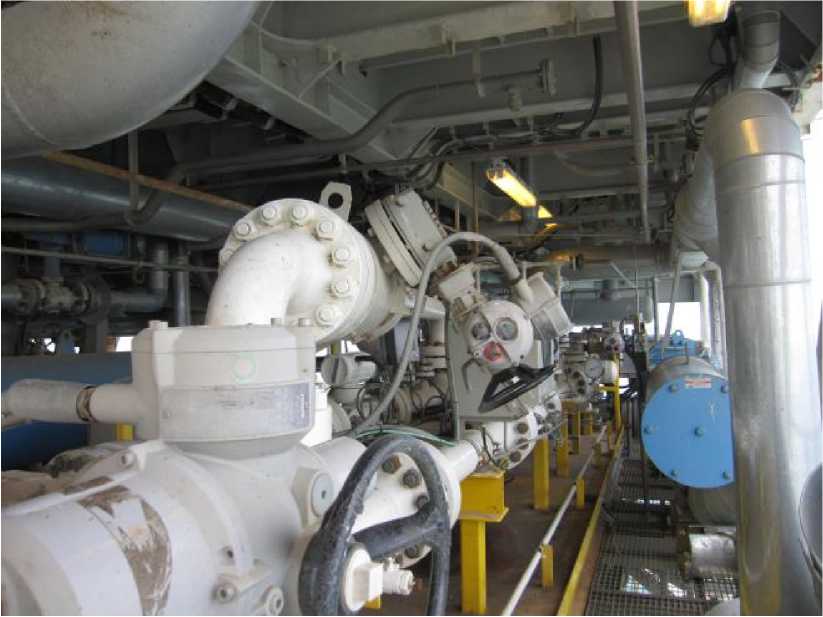

Рисунок 2 - БИЛ (общий вид)

Комплектность системы представлена в таблице 5.

Таблица 5- Комплектность системы

системы представлены в таблицах 3 и 4. Таблица 3 - Метрологические характеристики ИК системы

Таблица 4 - системы

Продолжение таблицы 4
