Номер по Госреестру СИ: 73122-18
73122-18 Весы медицинские цифровые
(7730/7731/7830/7831/7808)
Назначение средства измерений:
Весы медицинские цифровые 7730/7731/7830/7831/7808 (далее - весы) предназначены для измерений массы тела человека.
Внешний вид.
Весы медицинские цифровые
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 21.11.2024
Номер записи -
ID в реестре СИ - 530272
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
7831, 7830, 7808.01.002-RU, 7808.01.002(вид258800), 7808.01.002, 7808.01.001/7808.01.002, 7808.01.001/7801.002, 7808.01.001., 7808.01.001, 7808.002, 7808-01-001, 7808 мод. 7808.01.002, 7808, 7803/7831, 7731.01.001, 7731, 7730/7731/7830/7831/7808, мод.7808.01.002, 7730/7731/7830/7831/7808, 7708,
Производитель
Изготовитель - Фирма "Soehnle Industrial Solutions GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Статистика
Кол-во поверок - 671
Выдано извещений - 6
Кол-во периодических поверок - 511
Кол-во средств измерений - 73
Кол-во владельцев - 65
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 372 дн.
Приказы РСТ, где упоминается данный тип СИ
№2406 от 2018.11.21 Об утверждении типов средств измерений
Наличие аналогов СИ: Весы медицинские цифровые (7730/7731/7830/7831/7808)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
73122-18 Весы медицинские цифровые (7730/7731/7830/7831/7808) Фирма "Soehnle Industrial Solutions GmbH" (ГЕРМАНИЯ ) |
16720-14 Весы электронные медицинские (ВЭМ-150-"Масса-К") АО "Масса-К" (РОССИЯ г.С.-Петербург) |
Кто поверяет Весы электронные медицинские (ВЭМ-150-"Масса-К")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ПТП "МЕДТЕХНИКА" (RA.RU.311456) | 2 | 0 | 1 | 0 | 2 | 0 | 1 | |||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 8 | 0 | 8 | 0 | 4 | 0 | 4 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ВЕССЕРВИС" (RA.RU.311646) | 47 | 42 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 3 | 0 | 2 | 0 | 3 | 0 | 2 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 7 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "СМОЛЕНСКИЙ ЦСМ" (RA.RU.311305) | РСТ | 8 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ГАУ "ГОРМЕДТЕХНИКА" (0036) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 13 | 1 | 12 | 0 | 11 | 0 | 11 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ОРЛОВСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "ЕДС ГРУПП" (РОСС RU.0001.310306) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 4 | 1 | 0 | 4 | 1 | 1 | 0 | 1 | |
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 245 | 0 | 245 | 0 | 245 | 0 | 245 | ||
| ООО "МЕДПОВЕРКА" (RA.RU.312386) | 60 | 0 | 51 | 3 | 37 | 0 | 37 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 28 | 1 | 27 | 0 | 13 | 1 | 12 | ||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 3 | 0 | 3 | 0 | 1 | 0 | 1 | ||
| ООО "МЕТРОН М" (RA.RU.311762) | 5 | 0 | 5 | 0 | 2 | 0 | 2 | |||
| ГУП ЧО "МЕДТЕХНИКА" (RA.RU.311451) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 4 | 0 | 3 | 0 | 1 | 0 | 1 | ||
| ФБУ "ОРЛОВСКИЙ ЦСМ" (109) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "МЕДТЕХНИКА-НТ" (0051) | 6 | 0 | 6 | 0 | 5 | 0 | 5 | |||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 6 | 0 | 6 | 0 | 5 | 0 | 5 | ||
| ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (РОСС.RU.0001.310109) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ДАГЕСТАНСКИЙ ЦСМ" (RA.RU.311505) | РСТ | 7 | 0 | 7 | 0 | 5 | 0 | 5 | ||
| ООО"ВЕСПРОФ" (RA.RU.311922) | 74 | 6 | 74 | 0 | 0 | 62 | 62 | 0 | ||
| ОАО "МЕДТЕХНИКА-1" (RA.RU.311371) | 22 | 0 | 20 | 1 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 22 | 3 | 0 | 20 | 1 | 5 | 0 | 5 | |
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 3 | 0 | 3 | 0 | 1 | 0 | 1 | ||
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 18 | 3 | 0 | 15 | 0 | 15 | 0 | 15 | |
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ФЕРРАТА" (RA.RU.310646) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 3 | 0 | 3 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "КИП-ВЕСЫ" (RA.RU.311716) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ПТП "МЕДТЕХНИКА" (АИК-0170) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "Феррата" (1329) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЧЕЧЕНСКИЙ ЦСМ" (RA.RU.311497) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ДИКСИОН" (РОСС RU.0001.310389) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГБУ "ВНИИИМТ" РОСЗДРАВНАДЗОРА (RA.RU.312253) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "МЕДСЕРВИС" (RA.RU.313986) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "ПРОФВЕС" (RA.RU.314298) | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Весы электронные медицинские (ВЭМ-150-"Масса-К")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Алтайский ЦСМ Алтайский край |
1410 | 1517 |
|
ФБУ Воронежский ЦСМ Воронежская область |
1936 | 1517 |
|
ФБУ Калужский ЦСМ Калужская область |
670 | 1517 |
|
ФБУ Пермский ЦСМ Пермский край |
1267 | 1517 |
|
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан |
3152 | 1517 |
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами и состоит из метрологически значимой.
Идентификация ПО производится по идентификационному номеру ПО (Таблица 1), который доступен для просмотра на дисплее при переходе в сервисный режим «Ver.».
Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы. Для контроля изменений законодательно контролируемых параметров предусмотрен не сбрасываемый счетчик, показания которого изменяются при изменении метрологически значимых параметров регулировки и настройки и могут быть выведены оператором на дисплей.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств.
Защита ПО от непреднамеренных и преднамеренных воздействий соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Номер версии (идентификационный номер) ПО |
u1.11 |
|
Примечание Наименование ПО, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используются на устройстве при работе со встроенным ПО. | |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам медицинским цифровым 7730/7731/7830/7831/7808
ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».
ГОСТ Р 8.763-2011 «Государственная система обеспечения единства измерений. Гоудармтвенная поверочная схема для средств измерений длины в диапазоне от 140-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу МП 204-10-2018 «Весы медицинские цифровые
7730/7731/7830/7831/7808. Методика поверки», утвержденному ФГУП «ВНИИМС» 22 июня 2018 года.
Основные средства поверки: гири, соответствующие классам точности М1, по ГОСТ OIML R 111-1-2009.
Рулетка измерительная 3-его класса точности по ГОСТ 7502-98.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых весов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Soehnle Industrial Solutions GmbH», Германия Адрес: Gaildorfer Strasse 6, D-71522 Backnang, GermanyТел.: +49 71 91/3453-0
Web-сайт: www.soehnle-professional.com
E-mail: info@sis.gmbh
Заявитель
Общество с ограниченной ответственностью «АЛИРА» (ООО «АЛИРА»)
ИНН 7714779191
Адрес: 119313, г. Москва, Ленинский проспект, д. 95
Тел.: +7(495) 229-39-48
Web-сайт: www.aliracert.ru
E-mail: info@aliracert.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Тел./факс: +7(495) 437-55-77/ 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей весоизмерительного устройства.
Весы состоят из грузоприемной платформы и весоизмерительного устройства с люминесцентным дисплеем.
Весы выпускаются в шести модификациях:
7808.01.001 однодиапазонные весы без стойки и ростомера;
7808.01.002 однодиапазонные весы без стойки и ростомера, с аккумулятором;
7830.01.001 однодиапазонные весы без ростомера;
7831.01.001 однодиапазонные весы с ростомером;
7730.01.001 многодиапазонные весы без ростомера;
7731.01.001 многодиапазонные весы с ростомером.

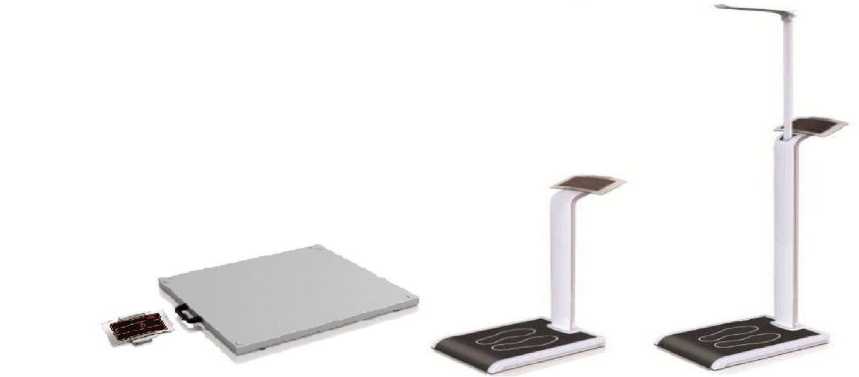

Общий вид весов представлен на рисунке 1.
7808.01.001/7801.002 7830.01.001/7730.01.001 7831.01.001/7731.01.001
Рисунок 1 - Общий вид весов
Весы снабжены следующими устройствами и функциями:
- устройство первоначальной установки на нуль;
- устройство слежения за нулем;
-
- устройство уравновешивания тары - устройство выборки массы тары;
-
- автоматический выбор диапазона взвешивания;
-
- запоминающее устройство;
-
- устройство установки по уровню.
Значения максимальной нагрузки Max (Махi диапазонов взвешивания многодиапазонных весов), минимальной нагрузки Min (Mini диапазонов взвешивания многодиапазонных весов), поверочного интервала e (ei диапазонов взвешивания многодиапазонных весов), рабочий диапазон температур и заводской номер, знак утверждения типа наносятся на маркировочную табличку весов (здесь и далее терминология приведена в соответствии с ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»).
весов приведены в таблицах 2, 3.
Таблица 2 - Однодиапазонные весы
|
Метрологическая характеристика |
Значение | |
|
7808.01.001/7808.01.002 |
7830.01.001/7831.01.001 | |
|
1 |
2 |
3 |
|
Максимальная нагрузка (Max), кг |
300 |
250 |
|
Минимальная нагрузка (Min), кг |
2 | |
|
Поверочный интервал весов е, и действительная цена деления d, (e=d), кг |
0,1 | |
|
Число поверочных интервалов, n |
3000 |
2500 |
Продолжение таблицы 2
|
1 |
2 |
3 |
|
Пределы допускаемой абсолютной погрешности при поверке (в эксплуатации), кг от 2 до 50 включ. св. 50 до 200 включ. св. 200 до Max включ. |
±0,05 (±0,1) ±0,1 (±0,2) ±0,15 (±0,3) | |
|
Диапазон измерений ростомера, см |
- |
от 1200 до 2020 |
|
Пределы допускаемой абсолютной погрешности измерений ростомера, см |
- |
±1 |
|
Диапазон уравновешивания тары, кг |
от 2 до Max | |
|
Рабочий диапазон температур, °С |
от +10 до +40 | |
|
Параметры электрического питания от сети переменного тока для модификаций 7808.01.001/7808.01.002, 7830.01.001/7831.01.001: напряжение, В частота, Гц |
220 +1-0 % -15 % 50±1 | |
|
Параметры электрического питания от аккумулятора модификации 7808.01.002: напряжение, В |
6 | |
Таблица 3 - Многодиапазонные весы
|
Метрологическая характеристика |
Значение | |
|
7730.01.001 |
7731.01.001 | |
|
1 |
2 |
2 |
|
Максимальная нагрузка (Max), кг | ||
|
Диапазон взвешивания W1 (Max1) |
150 | |
|
Диапазон взвешивания W2(Max2) |
250 | |
|
Минимальная нагрузка (Min), кг Диапазон взвешивания W1 (Min1) |
1 | |
|
Диапазон взвешивания W2 (Min2) |
2 | |
|
Поверочный интервал весов е, и действительная цена деления d, (e=d), кг | ||
|
Диапазон взвешивания W1 (e1=d1) |
0,05 | |
|
Диапазон взвешивания W2 (e2=d2) |
0,1 | |
|
Число поверочных интервалов (n) | ||
|
Диапазон взвешивания W1 (n1) |
3000 | |
|
Диапазон взвешивания W2 (n2) |
2500 | |
|
Пределы допускаемой абсолютной погрешности при поверке (в эксплуатации) для диапазона взвешивания W1, кг | ||
|
от 1 до 25 включ. |
±0,025 (±0,05) | |
|
св. 25 до 100 включ. |
±0,05 (±0,1) | |
|
св. 100 до Max1 включ. |
±0,075 (±0,15) | |
Продолжение таблицы 3
|
1 |
2 |
3 |
|
Пределы допускаемой абсолютной погрешности при поверке (в эксплуатации) для диапазона взвешивания W2, кг от 2 до 50 включ. св. 50 до 200 включ. св. 200 до Max2 включ. |
±0,05 (±0,1) ±0,1 (±0,2) ±0,15 (±0,3) | |
|
Диапазон уравновешивания тары, кг |
От 1до Max2 | |
|
Диапазон измерений ростомера, см |
- |
От 1200 до 2020 |
|
Пределы допускаемой абсолютной погрешности измерений ростомера, см |
±1 | |
|
Рабочий диапазон температур, °С |
от + 10 до + 40 | |
|
Параметры электрического питания от сети переменного тока: напряжение, В частота, Гц |
220 +1-0 % -15 % 50±1 | |
