Номер по Госреестру СИ: 73209-18
73209-18 Тахеометры электронные
(GeoMax Zoom 25, GeoMax Zoom 40, GeoMax Zoom 50)
Назначение средства измерений:
Тахеометры электронные GeoMax Zoom 25, GeoMax Zoom 40, GeoMax Zoom 50 (далее -тахеометры) предназначены для измерения расстояний, горизонтальных и вертикальных углов при выполнении кадастровых, строительных и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.

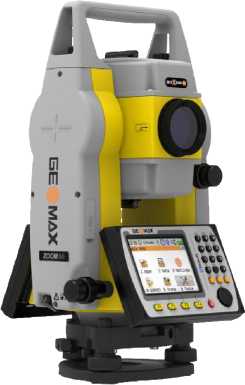

Внешний вид.
Тахеометры электронные
Рисунок № 1
Внешний вид.
Тахеометры электронные
Рисунок № 2
Внешний вид.
Тахеометры электронные
Рисунок № 3
Внешний вид.
Тахеометры электронные
Рисунок № 4
Общие сведения
Дата публикации -
Срок свидетельства - 22.11.2024
Номер записи -
ID в реестре СИ - 530197
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
GeoMax Zoom 25 5" N5, GeoMax Zoom 25 2", neXus 5, GeoMax Zoom 25 2", A5, GeoMax Zoom 25 2" neXus 5, GeoMax Zoom 25 2" N5 Polar, GeoMax Zoom 25 2" N5, GeoMax Zoom 25, GeoMax Zoom 40 5" N5, Geomax Zoom 25 5", GeoMax Zoom50-5" A5, GeoMax Zoom50-5" A10, GeoMax Zoom50-2" A5, GeoMax Zoom50-2" A10, GeoMax Zoom 50-5" accXess10, GeoMax Zoom 50 5" A5, GeoMax Zoom 50 5" A10, GeoMax Zoom 50 2" A10, GeoMax Zoom 50, 5" A5,
Производитель
Изготовитель - Фирма "GeoMax AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 863
Выдано извещений - 0
Кол-во периодических поверок - 571
Кол-во средств измерений - 374
Кол-во владельцев - 103
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№417 от 2020.02.26 О внесении изменений в описание типа СИ О переоформлении свидетельства об утверждении типа СИ СИКНП Волжского причала ПАО "Саратовский НПЗ"
№2429 от 2018.11.22 Об утверждении типов средств измерений
Наличие аналогов СИ: Тахеометры электронные (GeoMax Zoom 25, GeoMax Zoom 40, GeoMax Zoom 50)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "GeoMax AG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
41768-09 06.12.2024 |
Нивелиры электронные, GeoMax ZDL 700 Фирма "GeoMax AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
41769-09 23.01.2020 |
Нивелиры с компенсатором, GeoMax ZAL 120, GeoMax ZAL 124 Фирма "GeoMax AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
41770-09 01.12.2014 |
Тахеометры электронные, GeoMax ZTS600, GeoMax ZTS600SR, GeoMax ZTS600LR Фирма "GeoMax AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
41855-09 01.12.2014 |
Аппаратура геодезическая спутниковая, GeoMax ZGP 800 Фирма "GeoMax AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
45232-10 01.08.2015 |
Тахеометры электронные, GeoMax ZOOM 20, GeoMax ZOOM 30 Фирма "GeoMax AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
52263-12 27.12.2017 |
Тахеометры электронные, GeoMax Zipp10 Фирма "GeoMax AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
52264-12 27.12.2017 |
Тахеометры электронные, GeoMax ZOOM80 Фирма "GeoMax AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
52566-13 31.01.2018 |
Аппаратура геодезическая спутниковая, GeoMax Zenith10, GeoMax Zenith20 Фирма "GeoMax AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
54718-13 23.08.2018 |
Тахеометры электронные, GeoMax ZOOM80 1' Фирма "GeoMax AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
54850-13 10.09.2018 |
Теодолиты электронные, GeoMax Zipp02 Фирма "GeoMax AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
55282-13 21.10.2018 |
Нивелиры с компенсатором, GeoMax ZAL 128, GeoMax ZAL 132 Фирма "GeoMax AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
55283-13 21.10.2018 |
Нивелиры с компенсатором, GeoMax ZAL 320, GeoMax ZAL 324, GeoMax ZAL 328, GeoMax ZAL 330 Фирма "GeoMax AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
56035-13 19.12.2018 |
Аппаратура геодезическая спутниковая, GeoMax Zenith25 Фирма "GeoMax AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
56287-14 24.01.2019 |
Тахеометры электронные, GeoMax ZOOM20 Pro, GeoMax ZOOM30 Pro, GeoMax ZOOM35 Pro Фирма "GeoMax AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
57984-14 22.07.2019 |
Тахеометры электронные, GeoMax Zipp10 Pro Фирма "GeoMax AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
63378-16 11.03.2021 |
Тахеометры электронные, GeoMax Zipp20 и GeoMax Zoom20 accXess4 Фирма "GeoMax AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
63589-16 30.03.2021 |
Сканеры лазерные, GeoMax Zoom300 Фирма "GeoMax AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
64590-16 13.07.2021 |
Аппаратура геодезическая спутниковая, GeoMax Zenith 25 Pro, GeoMax Zenith 35 Фирма "GeoMax AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
66437-17 19.01.2022 |
Тахеометры электронные, GeoMax Zoom90 Фирма "GeoMax AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
67317-17 02.05.2022 |
Системы измерительно-проекционные, GeoMax Zoom3D Фирма "GeoMax AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
67920-17 19.06.2022 |
Аппаратура геодезическая спутниковая, GeoMax Zenith 15, GeoMax Zenith 35 TAG, GeoMax Zenith 35 Pro Фирма "GeoMax AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
73209-18 22.11.2024 |
Тахеометры электронные, GeoMax Zoom 25, GeoMax Zoom 40, GeoMax Zoom 50 Фирма "GeoMax AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
76595-19 15.11.2024 |
Тахеометры электронные, GeoMax Zoom70 Фирма "GeoMax AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
79338-20 07.10.2025 |
Аппаратура геодезическая спутниковая, GeoMax Zenith 16, GeoMax Zenith 40 Фирма "GeoMax AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
В зависимости от выбранного года и вида поверок (все поверки, первичные или периодические) строится гистаграмма межповерочных интервалов (МПИ) за выбранный период, исчисляемых в днях. Информация о МПИ берется из реальных свидетельств о поверке. Далее, осуществляется фильтрация данных за счет усреднения интервалов, что позволяет выделить наиболее популярные МПИ. Полученные усредненные данные используются для построения графиков и вывода таблицы.
Отчет содержит 4 интерактивных графика (круговую и колончатые диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
Внимание! К информации о виде поверки в ФГИС АРШИН стоит относиться критично. Отчет строится не быстро.
Бесплатный
Кто поверяет Тахеометры электронные (GeoMax Zoom 25, GeoMax Zoom 40, GeoMax Zoom 50)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ГЕОМАСТЕР" (РОСС RU.0001.310204) | 209 | 32 | 46 | 163 | 0 | 203 | 46 | 157 | ||
| ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА" (РОСС RU.0001.310380) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ГЕОСТРОЙИЗЫСКАНИЯ" (RA.RU.312430) | 3 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО "РУСГЕОКОМ" (RA.RU.314065) | 109 | 13 | 75 | 34 | 0 | 109 | 75 | 34 | ||
| АО "СЕВ.-КАВ.АГП" (RA.RU.310625) | 11 | 1 | 8 | 0 | 5 | 0 | 5 | |||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 89 | 4 | 24 | 58 | 0 | 78 | 22 | 55 | ||
| ООО "КВАЛИТЕСТ" (RA.RU.312469) | 19 | 13 | 6 | 0 | 19 | 13 | 6 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 8 | 1 | 0 | 7 | 0 | 8 | 0 | 7 | |
| СГУГИТ (RA.RU.311286) | 13 | 0 | 7 | 0 | 1 | 0 | 1 | |||
| ООО "НТЦ "Дальдориспытания" (RA.RU.311428) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 57 | 29 | 26 | 0 | 24 | 12 | 12 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 6 | 1 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 92 | 4 | 43 | 49 | 0 | 87 | 40 | 47 | ||
| ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА" (РОСС RU.0001.310380) | 102 | 16 | 18 | 84 | 0 | 88 | 16 | 72 | ||
| ООО "АЗ-И" (RA.RU.312199) | 8 | 1 | 0 | 8 | 0 | 6 | 0 | 6 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ГЕОСТРОЙИЗЫСКАНИЯ" (RA.RU.312430) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО «ГСИ-СЕРВИС» (RA.RU.313415) | 57 | 9 | 0 | 57 | 0 | 6 | 0 | 6 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 17 | 3 | 0 | 17 | 0 | 16 | 0 | 16 | |
| филиал «СевКавАГП» АО «Роскартография» (0234) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ЦЕНТР МЕТРОЛОГИИ" (RA.RU.320058) | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 18 | 3 | 9 | 9 | 0 | 9 | 1 | 8 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФИЛИАЛ ППК "РОСКАДАСТР" "СЕВЕРО-КАВКАЗСКОЕ АГП" (0234) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 8 | 3 | 0 | 8 | 0 | 8 | 0 | 8 | |
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Тахеометры электронные (GeoMax Zoom 25, GeoMax Zoom 40, GeoMax Zoom 50)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Дагестанский ЦСМ Республика Дагестан |
17202 | 13026 |
|
ФБУ УРАЛТЕСТ Свердловская область |
8849 | 13026 |
Программное обеспечение
Тахеометры электронные GeoMax Zoom 40 имеют встроенное программное обеспечение (далее - ВПО) ZOOM 40, X-Pad Field "TPS Standard", X-Pad Construction "TPS Standard", GeoMax FIELDGenius Premium Edition. Тахеометры электронные GeoMax Zoom 25 и GeoMax Zoom 50 имеют ВПО Fusion. ВПО предназначено для обеспечения взаимодействия узлов прибора, проведения измерений, обработки, сохранения и экспорта измеренных величин, а также импорта исходных данных.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1, 2.
|
Идентификационное наименование ПО |
ZOOM 40 |
X-Pad Field "TPS Standard" |
GeoMax FIELDGenius Premium Edition |
|
Номер версии (идентификационный номер ПО), не ниже |
1.1.17 |
3.5 |
9.3.24.0 |
|
Цифровой идентификатор ПО |
10CD91B3 |
7DC1221A |
8365CE60 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 | ||
Таблица 2 - Идентификационные данные программного обеспечения для тахеометров GeoMax
Zoom 25 и GeoMax Zoom 50
|
Идентификационноенаименование ПО |
Fusion |
|
Номер версии (идентификационный номер ПО), не ниже |
1.00.6.019 |
|
Цифровой идентификатор ПО |
96F5B7CF |
|
Алгоритм вычисления цифровогоидентификатора ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус тахеометров.
Лист № 7 Всего листов 8
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к тахеометрам электронным GeoMax Zoom 25, GeoMax Zoom 40, GeoMax Zoom 50ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия Государственная поверочная схема для средств измерений плоского угла, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 19 января 2016 г. № 22
ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений
Техническая документация «GeoMax AG», Швейцария
Поверка
Поверкаосуществляется по документу МП АПМ 59-18 «Тахеометры электронные GeoMax Zoom 25, GeoMax Zoom 40, GeoMax Zoom 50. Методика поверки», утверждённому ООО «Автопрогресс-М» «10» мая 2018 г.
Основные средства поверки:
-
- стенд универсальный коллиматорный ВЕГА УКС (рег. № 44753-16);
-
- рабочий эталон 1-го разряда (фазовый светодальномер) по ГОСТ Р 8.750-2011;
-
- линейные базисы по ГОСТ Р 8.750-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«GeoMax AG», Швейцария Адрес: Espenstrasse 135 CH-9443, Widnau, Switzerland. Тел. / факс: +41 71 447 1700/+41 71 447 1709E-mail: info@geomax-positioning.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М») Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: mfo@autoprogress-m.ru
Тахеометры - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз, излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояние до цели. Лазерный дальномер может работать с применением призменных или плёночных отражателей (отражательный режим) или по диффузным объектам (в диффузном режиме).
Длина волны лазерного излучения дальномера - 690 нм, класс 1 / 3R (при измерении в отражательном / диффузном режиме) в соответствии со стандартом IEC 60825-1 «Безопасность лазерных изделий».
Тахеометры выпускаются в следующих модификациях: GeoMax Zoom 25 -1" N5, GeoMax Zoom 25 -2" N5, GeoMax Zoom 25 - 5" N5, GeoMax Zoom 40 -2" N5, GeoMax Zoom 40 - 5" N5, GeoMax Zoom 50 -1" A5, GeoMax Zoom 50 -1" A10, GeoMax Zoom 50 -2" A5, GeoMax Zoom 50 -2" A10, GeoMax Zoom 50 - 5" A5, GeoMax Zoom 50 - 5" A10. Все выпускаемые модификации могут выпускаться в исполнение Polar, которое отличается от стандартного расширенным диапазоном рабочих температур.
Выпускаемые модификации различаются внешним видом, применяемым программным обеспечением, погрешностью измерений углов и расстояний. В наименовании модификаций тахеометров могут быть использованы обозначения: accXess5, accXess10, neXus5 вместо А5, А10, N5 соответственно.
Конструктивно тахеометры выполнены единым блоком. На передней панели тахеометров расположена панель управления с жидкокристаллическим дисплеем и кнопками управления, а также наводящий винт вертикального круга. На задней панели тахеометров расположен входной зрачок оптического центрира и панель управления с жидкокристаллическим дисплеем и кнопками управления. На боковых панелях тахеометров расположены наводящий винт горизонтального круга, отсек под аккумуляторную батарею, а также USB порт для подключения внешнего устройства накопления данных и разъем D-sub для подключения к ПК.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти и впоследствии могут быть переданы на внешние устройства.
Общий вид тахеометров представлен на рисунках 1, 2, 3.
Рисунок 1 - Общий вид тахеометров элек- Рисунок 2 - Общий вид тахеометров элек
тронных GeoMax Zoom 25 тронных GeoMax Zoom 40
Рисунок 3 - Общий вид тахеометров электронных GeoMax Zoom 50
Ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей
Таблица 9 -
|
Наименование |
Обозначение |
Количество, ед. |
|
Тахеометр электронный |
1 | |
|
Аккумуляторная батарея |
2 | |
|
Набор инструментов для юстировки |
1 | |
|
Транспортировочный кейс |
1 | |
|
Плечевые ремни |
1 | |
|
Бленда |
1 | |
|
Крышка объектива |
1 | |
|
Зарядное устройство |
1 | |
|
СD-диск с ПО |
1 | |
|
Методика поверки |
МП АПМ 59-18 |
1 |
|
Руководство по эксплуатации на русском языке |
- |
1 |
Таблица 3 - Метрологические характеристики тахеометров GeoMax Zoom 25
|
Наименование характеристики |
Значение | ||
|
Модификация |
GeoMax Zoom 25 -1" N5 |
GeoMax Zoom GeoMax Zoom 25 -2" N5 25-5" N5 | |
|
Диапазон компенсации компенсатора, ', не менее |
±4 | ||
|
Диапазон измерений:
|
от 0 до 360 от 1,5 до 3500,10) от 1,5 до 500,01) | ||
|
Дискретность отсчитывания измерений:
|
1 1 | ||
|
Границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), " |
±2 |
±4 |
±10 |
|
Допускаемая средняя квадратическая погрешность измерений углов, " |
1 |
2 |
5 |
|
Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм |
±2-(2+2-10-6-D) где D - измеряемое расстояние, мм | ||
|
Допускаемая средняя квадратическая погрешность измерений расстояний, мм |
2+2-10^-D где D - измеряемое расстояние, мм | ||
|
1) - измерения на поверхность соответствующей белой поверхности пластины Кодак с коэффициентом отражения 0,90 по ГОСТ 8.557-2007 | |||
|
Наименование характеристики |
Значение | ||
|
Модификация |
GeoMax Zoom 25 -1" N5 |
GeoMax Zoom 25 -2" N5 |
GeoMax Zoom 25 - 5" N5 |
|
У величение зрительной трубы, крат, не менее |
30 | ||
|
Диаметр входного зрачка, мм, не менее |
40 | ||
|
У гловое поле зрения зрительной трубы, не менее |
1° 30' | ||
|
Наименьшее расстояние визирования, м, не более |
1,7 | ||
|
Цена деления круглого установочного уровня, '/мм, не более |
6/2 | ||
|
Параметры электропитания внутреннего аккумулятора:
|
| ||
|
Диапазон рабочих температур, °С |
от -20 (-30)1) до +50 | ||
|
Габаритные размеры (ДхШхВ), мм, не более |
173x226x316 | ||
|
Масса без аккумулятора, кг, не более |
5,1 | ||
|
1) - в исполнении Polar | |||
Таблица 5 - Метрологические характеристики тахеометров GeoMax Zoom 40
|
Наименование характеристики |
Значение | |
|
Модификация |
GeoMax Zoom 40-2" N5 |
GeoMax Zoom 40 - 5" N5 |
|
Диапазон компенсации компенсатора, ', не менее |
±3 | |
|
Диапазон измерений:
|
от 0 до 360 от 1,5 до 3500,10) от 1,5 до 500,01) | |
|
Дискретность отсчитывания измерений:
| ||
|
Границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), " |
±4 |
±10 |
|
Допускаемая средняя квадратическая погрешность измерений углов, " |
2 |
5 |
|
Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм |
±2-(2+2-10<D) где D - измеряемое расстояние, мм | |
|
Допускаемая средняя квадратическая погрешность измерений расстояний, мм |
2+2-10^-D где D - измеряемое расстояние, мм | |
|
1) - измерения на поверхность соответствующей белой поверхности пластины Кодак с коэффициентом отражения 0,90 по ГОСТ 8.557-2007 | ||
|
Наименование характеристики |
Значение |
|
Модификация |
GeoMax Zoom GeoMax Zoom 40-2" N5 40-5" N5 |
|
У величение зрительной трубы, крат, не менее |
30 |
|
Диаметр входного зрачка, мм, не менее |
40 |
|
У гловое поле зрения зрительной трубы, не менее |
1° 30' |
|
Наименьшее расстояние визирования, м, не более |
1,7 |
|
Цена деления круглого установочного уровня, ''/мм, не более |
6/2 |
|
Параметры электропитания внутреннего аккумулятора:
|
|
|
Диапазон рабочих температур, °С |
от -20 (-30)1) до +50 |
|
Габаритные размеры (ДхШхВ), мм, не более |
176x200x316 |
|
Масса без аккумулятора, кг, не более |
5,3 |
|
1) - в исполнении Polar | |
Таблица 7 - Метрологические характеристики тахеометров GeoMax Zoom 50
|
Наименование характеристики |
Значение | ||
|
Модификация |
GeoMax Zoom 50-1" A5 GeoMax Zoom 50-1" A10 |
GeoMax Zoom 50-2" A5 GeoMax Zoom 50-2"A10 |
GeoMax Zoom 50-5" A5 GeoMax Zoom 50-5"A10 |
|
Диапазон компенсации компенсатора, ', не менее |
±4 | ||
|
Диапазон измерений:
|
от 0 до 360 от 1,5 до 35001,0)2) от 1,5 до 500,011)2)3)) от 1,5 до 1000,01)3) от 1000 до 10000 | ||
|
Дискретность отсчитывания измерений:
|
1 1 | ||
|
Границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), " |
±2 |
±4 |
±10 |
|
Допускаемая средняя квадратическая погрешность измерений углов, " |
1 |
2 |
5 |
|
Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм:
|
±2-(2+2-10<D) ±2-(2+2-10<D) ±2-(4+2-10<D) ±2-(5+2-10<D) где D - измеряемое расстояние, мм | ||
Продолжение таблицы 7
|
Наименование характеристики |
Значение | ||
|
Модификация |
GeoMax Zoom 50-1" A5 GeoMax Zoom 50-1" A10 |
GeoMax Zoom 50-2" A5 GeoMax Zoom 50-2"A10 |
GeoMax Zoom 50-5" A5 GeoMax Zoom 50-5"A10 |
|
Допускаемая средняя квадратическая погрешность измерений расстояний, мм:
|
2+2-10^-D 2+2-10^-D 4+2-10^-D 5+2-10^-D где D - измеряемое расстояние, мм | ||
Zoom 50 - 5" A10 | |||
Таблица 8 - Основные технические характеристики тахеометров GeoMax Zoom 50
|
Наименование характеристики |
Значение | ||
|
Модификация |
GeoMax Zoom 50 -1" A5 GeoMax Zoom 50-1" A10 |
GeoMax Zoom 50-2" A5 GeoMax Zoom 50-2"A10 |
GeoMax Zoom 50-5" A5 GeoMax Zoom 50-5"A10 |
|
У величение зрительной трубы, крат, не менее |
30 | ||
|
Диаметр входного зрачка, мм, не менее |
40 | ||
|
У гловое поле зрения зрительной трубы, не менее |
1° 30' | ||
|
Наименьшее расстояние визирования, м, не более |
1,7 | ||
|
Цена деления круглого установочного уровня, '/мм, не более |
6/2 | ||
|
Параметры электропитания внутреннего аккумулятора:
|
| ||
|
Диапазон рабочих температур, °С |
от -20 (-30)1) до +50 | ||
|
Габаритные размеры (ДхШхВ), мм, не более |
173x226x316 | ||
|
Масса без аккумулятора, кг, не более |
5,1 | ||
|
1) - в исполнении Polar | |||
