Номер по Госреестру СИ: 73316-18
73316-18 Весы вагонные неавтоматического действия
(ВЭВ-100)
Назначение средства измерений:
Весы вагонные неавтоматического действия ВЭВ-100 (далее - весы) предназначены для измерения массы железнодорожных транспортных средств в режиме статического взвешивания. Весы установлены на территории ФГКУ комбинат «Восход» Росрезерва, НСО.
Внешний вид.
Весы вагонные неавтоматического действия
Рисунок № 1
Внешний вид.
Весы вагонные неавтоматического действия
Рисунок № 2
Внешний вид.
Весы вагонные неавтоматического действия
Рисунок № 3
Общие сведения
Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 530091
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ВЭВ-100,
Производитель
Изготовитель - ООО "Весгрупп"
Страна - РОССИЯ
Населенный пункт - г.С.-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет посмотреть историю, к каким первичным эталонам прослеживался тип СИ при поверках. На первом этапе выбираются из списка типы СИ (форма select поддерживает множественный выбор). Далее, строится таблица, содержащая следующие поля:
- номер типа СИ в реестре
- наименование СИ и его обозначение
- изготовитель
- ГЭТ
- наименование ГЭТ
- количество поверок (с 2010 года)
Для каждого типа СИ может быть показано более десятка ГЭТ, что может быть связано с нескоькими методиками поверки, с большим количеством средств поверки или человеческой ошибкой.
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2569 от 2018.12.04 Об утверждении типов средств измерений
Наличие аналогов СИ: Весы вагонные неавтоматического действия (ВЭВ-100)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "Весгрупп"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
41998-09 01.01.2015 |
Весы автомобильные, ВЭА ООО "Весгрупп" (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
41999-09 01.01.2015 |
Весы вагонные, ВЭВ ООО "Весгрупп" (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
56681-14 27.02.2019 |
Весы вагонные, ЭКСПРЕСС ООО "Весгрупп" (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
60677-15 01.04.2025 |
Весы автомобильные, РЕЙС ООО "Весгрупп" (РОССИЯ г.С.-Петербург) |
ОТ МП |
1 год |
|
73316-18 |
Весы вагонные неавтоматического действия, ВЭВ-100 ООО "Весгрупп" (РОССИЯ г.С.-Петербург) |
ОТ МП |
1 год |
Отчет позволяет посмотреть статистику по прослеживаемости поверок СИ к первичным государственным эталонам.
По сути, можно проанализировать несколько зависимостей: количество типов СИ и поверок, прослеживаемых к конкретному эталону.
Что позволит сделать выводы о востребованности эталона и дать ей количественную оценку.
Статистика представлена в виде графиков и таблиц.
Кто поверяет Весы вагонные неавтоматического действия (ВЭВ-100)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ГРАН" (RA.RU.312537) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ГРАН" (RA.RU.312537) | 5 | 3 | 1 | 0 | 4 | 3 | 1 |
Стоимость поверки Весы вагонные неавтоматического действия (ВЭВ-100)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) индикатора VT 100 является встроенным и полностью метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее индикатора при его включении.
Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой, предотвращающей доступ к переключателю юстировки. ПО не может быть модифицировано без нарушения защитной пломбы и изменения переключения юстировки.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VT 100 |
|
Номер версии (идентификационный номер ПО) |
2.03 |
|
Цифровой идентификатор ПО (контрольная сумма) |
отсутствует, исполняемый код недоступен |
Конструкция индикатора исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, расположенную на корпусе индикатора VT 100, и типографским способом на титульный лист Руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к весам вагонным неавтоматического действия ВЭВ-100
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерения массы
Поверка
Поверкаосуществляется по ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания. Приложение ДА.
Основные средства поверки:
рабочие эталоны 4 разряда по ГОСТ 8.021-2015 - гири класса точности М1, М1-2 и М3 по ГОСТ OIML R 111-1-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт на весы.
Изготовитель
Общество с ограниченной ответственностью «ВесГрупп» (ООО «ВесГрупп»)ИНН 7838425759
Адрес: 190031, г. Санкт-Петербург, Московский проспект, д. 8, лит.А
Телефон: +7 (812) 448-39-45
Е-mail: scale@vesgroup.ru
Заявитель
Федеральное государственное казенное учреждение комбинат «Восход» управление федерального агентства по государственным резервам по Сибирскому федеральному округу (ФГКУ комбинат «Восход» Росрезерва)
ИНН 5404239097
Адрес: 630019, г. Новосибирск, Аргунский переулок, д.20
Телефон: +7 (383) 356-51-71; факс: +7 (383) 356-53-62
Е-mail: fgku@yandex.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии» (ФГУП «СНИИМ»)
Адрес: 630004, г. Новосибирск, пр. Димитрова, 4
Телефон/факс: +7 (383) 210-08-14
Е-mail: director@sniim.ru
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием силы тяжести взвешиваемого груза, в электрический аналоговый сигнал, изменяющийся пропорционально массе груза. Сигналы от датчиков преобразуются индикатором и выводятся в единицах массы на цифровом табло последнего.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) со встроенными датчиками типа ZS модели ZSFY (госреестр 39778-08) производства фирмы «Keli SENSING TECHNOLOGY (Ningbo) Co., LtD», Китай и индикатора VT 100 производства фирмы «Vishay Transducers Ltd. (VT)», Израиль, расположенного в отапливаемом помещении весовой.
Общий вид весов представлен на рисунке 1.
Общий вид индикатора VT 100 и схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

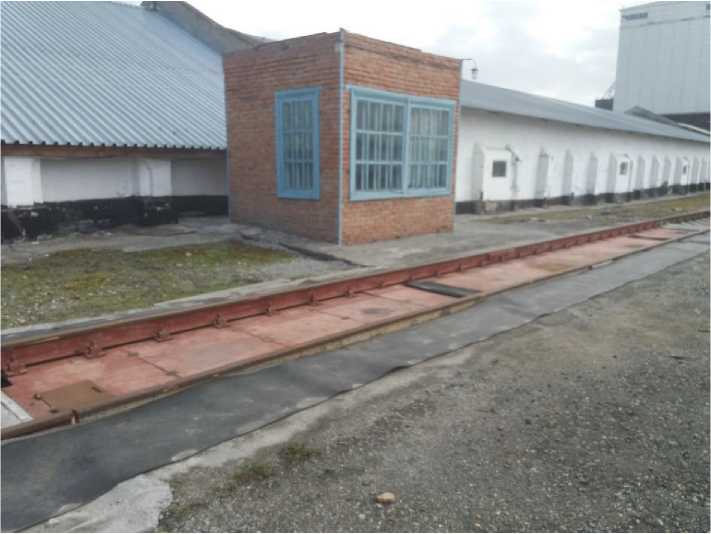

Рисунок 1 - Общий вид весов
VT 100 - вид спереди
VT 100 - вид сзади

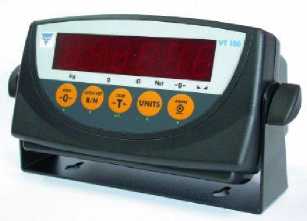

Рисунок 2 - Общий вид индикатора VT 100 и схема его пломбирования
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
средний (III) |
|
Максимальная нагрузка весов (Max), т |
100 |
|
Минимальная нагрузка весов (Min), т |
1 |
|
Поверочный интервал весов (е), кг |
50 |
|
Действительная цена деления (d), кг |
50 |
|
Число поверочных интервалов (n) |
2000 |
|
Интервалы взвешивания для нагрузки (m), т и пределы допускаемой абсолютной погрешности (mpe), кг при поверке: 1 < m < 25 |
±25 |
|
25 < m < 100 |
±50 |
|
Пределы допускаемой погрешности устройства установки на нуль |
±0,25 е |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания весов от сети переменного тока:
|
от 187 до 242 от 49 до 51 |
|
Потребляемая мощность, В^А, не более |
20 |
|
Габаритные размеры ГПУ весов, м
|
2 15,5 |
|
Масса, т |
25 |
|
Условия эксплуатации:
|
от -40 до +50 от -10 до +40 |
|
Вероятность безотказной работы весов за 2000 часов |
0,92 |
|
Средний срок службы, лет |
10 |
