Номер по Госреестру СИ: 73371-18
73371-18 Анализаторы рентгенофлуоресцентные
(FT110A)
Назначение средства измерений:
Анализаторы рентгенофлуоресцентные FT110A предназначены для измерений толщины однослойных, многослойных или сплавных покрытий, определения концентрации растворов, составов сплавов и анализа материалов методом энергодисперсионной рентгеновской флуоресценции.
Внешний вид.
Анализаторы рентгенофлуоресцентные
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 04.12.2024
Номер записи -
ID в реестре СИ - 530034
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Hitachi High-Tech Science Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2562 от 2018.12.04 Об утверждении типов средств измерений
Наличие аналогов СИ: Анализаторы рентгенофлуоресцентные (FT110A)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Hitachi High-Tech Science Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
61313-15 11.08.2021 |
Анализаторы рентгенофлуоресцентные энергодисперсионные, EA1200VX Фирма "Hitachi High-Tech Science Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
73371-18 04.12.2024 |
Анализаторы рентгенофлуоресцентные, FT110A Фирма "Hitachi High-Tech Science Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
51035-12 06.07.2027 |
Хроматографы жидкостные, "Chromaster" Фирма "Hitachi High-Tech Science Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Анализаторы рентгенофлуоресцентные (FT110A)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Анализаторы рентгенофлуоресцентные (FT110A)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Идентификационные данные программного обеспечения анализаторов представлены в таблице 1. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения анализаторов
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
X-ray Station |
|
Номер версии (идентификационный номер) ПО |
11.05.6.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность средства измерения
Таблица 4 -
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведена в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам рентгенофлуоресцентным FT110A
Р 50.2.006-2001 ГСИ. Государственная поверочная схема для средств измерений толщины покрытий в диапазоне от 1 до 20000 мкм
ГОСТ Р 8.735.0-2011 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения
Техническая документация фирмы Hitachi High-Tech Science Corporation, Япония
Поверка
Поверкаосуществляется по документу МП 47-221-2018 «ГСИ. Анализаторы рентгенофлуоресцентные
FT110A. Методика поверки», утвержденному ФГУП «УНИИМ» 21 сентября 2018 г.
Основные средства поверки:
- Государственный эталон единицы длины 2 разряда в диапазоне измерения толщины покрытий от 0,8 до 101 мкм в соответствии с Р 50.2.006-2001 (набор эталонных мер толщины покрытий МП на МО (никель на стали), рег. № 34825-07);
- ГСО 9937-2011 состава, поверхностной плотности и толщины нанопокрытия пермаллоя на кремнии (НПК-100 СО УНИИМ), толщина покрытия 99,2 нм, относительная погрешность ±1,0 % при Р=0,95;
- ГСО 11100-2018 поверхностной плотности и толщины никелевого покрытия на дюралюминии (набор СО УНИИМ ППТ-1-Н), толщина покрытия 20,0 мкм, относительная погрешность ±2,2 % при Р=0,95;
- ГСО 6319-92/6323-92 состава латуни оловянно-свинцовой ЛЦ25С2 (комплект М171), массовая доля элементов (0,37-72,5) %, абсолютная погрешность ±(0,02 - 0,7) % при Р=0,95;
- ГСО 8050-94 состава сплава медно-никелевого типа МН95-5 (М2013х), массовая доля меди 94,92 %, абсолютная погрешность ±0,11 % при Р=0,95.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на анализаторы в виде наклейки и в свидетельство о поверке.
Изготовитель
Hitachi High-Tech Science Corporation, Япония
Адрес: 24-14, Nishi-Shimbashi 1-chome, Minato-ku, Tokyo, 105-0003
Телефон: +81-3-3504-7111, факс: +81-3-3504-7123
Заявитель
Общество с ограниченной ответственностью «СИНЕРКОН» (ООО «СИНЕРКОН»)
ИНН 7728641644
Адрес: 117587, г. Москва, Варшавское шоссе, д. 118, корп. 1
Телефон/факс: +7 (495) 741-59-04
E-mail: info@synercon.ru
Испытательный центр
: Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии»Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: +7 (343) 350-26-18, факс: +7 (343) 350-20-39
Е-mail: uniim@uniim.ru
Принцип действия анализаторов рентгенофлуоресцентных FT110A (далее - анализаторы) основан на облучении образца первичным рентгеновским излучением и регистрации детектором характеристического рентгенофлуоресцентного излучения. Первичное рентгеновское излучение создает рентгеновская трубка.
В состав анализатора входят энергодисперсионный флуоресцентный рентгеновский спектрометр (далее-спектрометр) и отдельно установленный компьютер.
Спектрометр состоит из следующих компонентов:
-
- рентгеновская трубка;
-
- пропорциональный детектор;
-
- коллимационная оптическая система;
-
- электронный блок;
-
- видеокамера;
-
- стационарный или моторизованный столик с автоматическим позиционированием измеряемого образца по трем осям Х-Y-Z и автофокусом.
Пропорциональный детектор преобразует энергию вторичного рентгенофлуоресцентного излучения в электрический сигнал, который преобразуется в аналого - цифровом преобразователе. Сигнал с преобразователя поступает на многоканальный анализатор, который регистрирует число импульсов в каждом канале. Программное обеспечение преобразует полученные данные в виде спектра и обрабатывает их.
Диапазон анализируемых элементов - от титана (22) до урана (92).
Анализаторы позволяют измерять толщину многослойных (до 5 слоев включая основание) покрытий.
Защита анализаторов от несанкционированного вскрытия обеспечивается с помощью специальных винтов, фиксирующих заднюю съемную панель.
Общий вид анализаторов с обозначением места нанесения знака поверки представлен на рисунке 1.
«a=LJ .4 *i
2
3
4
5
i i.-й J :id о 12 (д»:
4 иы: О 11(яП;
4 25(д®3 о I2(jj3t:
4 27(jJt>: О 12СДШ;
4 57(Яш:
О 12(дм)
4 33 (ца-
Место нанесения
знака поверки

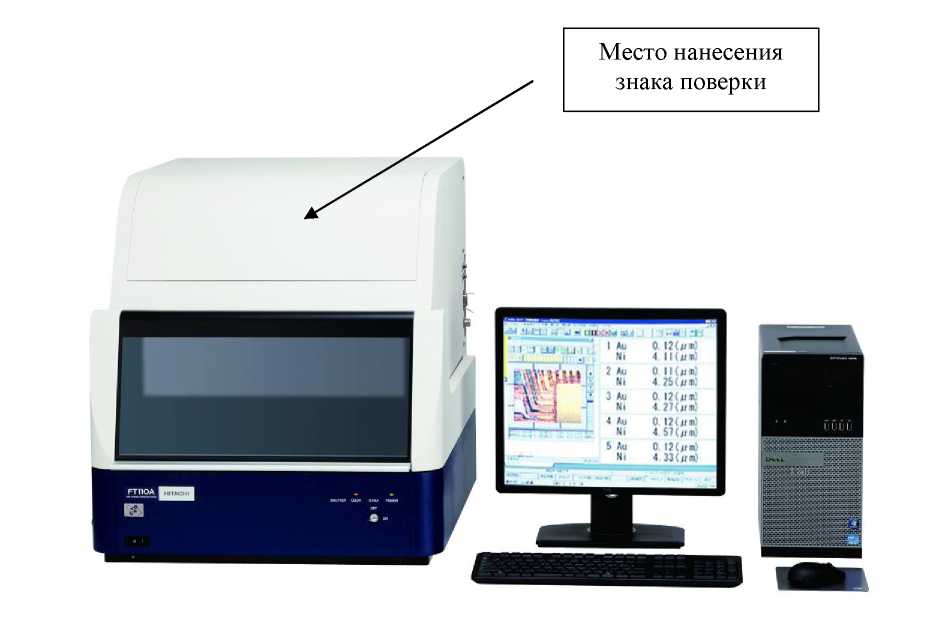

Рисунок 1 - Общий вид анализаторов с обозначением места нанесения знака поверки
|
Наименование |
Обозначение |
Количество |
|
Анализатор рентгенофлуоресцентный |
FT110A |
1 шт. |
|
Джойстик |
- |
1 шт. * |
|
Калибровочный образец |
- |
1 шт. |
|
Ключ для переключателя прибора |
- |
2 шт. |
|
Компьютер |
- |
1 шт. * |
|
CD-диск или USB накопитель с программным обеспечением |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
МП 47-221-2018 |
1 экз. |
|
* По требованию заказчика | ||
Таблица 2 - Метрологические характеристики анализаторов
|
Наименование характеристики |
Значение |
|
Анализируемые элементы |
от Ti22 до U92 |
|
Диапазон показаний массовой доли элементов в растворах, % |
от 0 до 100 |
|
Диапазон измерений массовой доли элементов в веществах и материалах, % |
от 0,1 до 100 |
|
Диапазон показаний толщины покрытия, мкм |
от 0,01 до 120 |
|
Диапазон измерений толщины покрытия, мкм |
от 0,09 до 22 |
|
Пределы допускаемой относительной погрешности измерений массовой доли элементов в веществах и материалах, %, в диапазонах: - от 0,1 до 4,0 % включ. |
±30 |
|
- св. 4,0 до 40 % включ. |
±10 |
|
- св. 40 до 100 % включ. |
±5 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений толщины однослойного покрытия, % |
±5 |
|
Пределы допускаемой относительной погрешности измерений толщины многослойного покрытия, %:
|
±20 |
|
- для третьего слоя |
±15 |
|
- для четвертого слоя |
±10 |
|
±7 |
Таблица 3 - Технические характеристики анализаторов
|
Наименование характеристики |
Значение |
|
Количество измеряемых слоев покрытия, включая основание |
5 |
|
Параметры электрического питания: | |
|
- напряжение питающей сети, В |
220±10 |
|
- диапазон частоты питающей сети, Гц |
от 50 до 60 |
|
Потребляемая мощность, Вт, не более |
400 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
815 |
|
- ширина |
600 |
|
- высота |
675 |
|
Масса, кг, не более |
120 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °C |
от +10 до +35 |
|
- относительная влажность окружающего воздуха, % |
от 20 до 80 |
|
- атмосферное давление, кПа |
от 94 до 106 |
|
Средняя наработка на отказ, ч, не менее |
70 000 |
