Номер по Госреестру СИ: 61313-15
61313-15 Анализаторы рентгенофлуоресцентные энергодисперсионные
(EA1200VX)
Назначение средства измерений:
Анализаторы рентгенофлуоресцентные энергодисперсионные «EA1200VX» предназначены для измерения содержания элементов в веществах, находящихся в твердом, жидком и порошкообразном состоянии и в пленках в соответствии с аттестованными и стандартизованными методами (методиками).

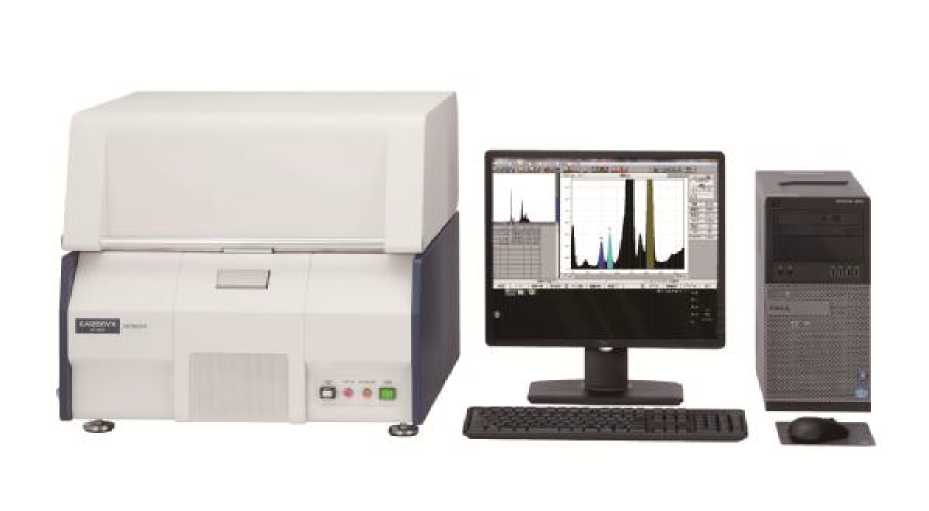

Внешний вид.
Анализаторы рентгенофлуоресцентные энергодисперсионные
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 11.08.2021
Номер записи -
ID в реестре СИ - 374705
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
"EA1200VX",
Производитель
Изготовитель - Фирма "Hitachi High-Tech Science Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.
На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№911 от 2015.08.11 Об утверждении типов средств измерений
Наличие аналогов СИ: Анализаторы рентгенофлуоресцентные энергодисперсионные (EA1200VX)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Hitachi High-Tech Science Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
61313-15 11.08.2021 |
Анализаторы рентгенофлуоресцентные энергодисперсионные, EA1200VX Фирма "Hitachi High-Tech Science Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
73371-18 04.12.2024 |
Анализаторы рентгенофлуоресцентные, FT110A Фирма "Hitachi High-Tech Science Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
51035-12 06.07.2027 |
Хроматографы жидкостные, "Chromaster" Фирма "Hitachi High-Tech Science Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет два варианта предварительных фильтров:
- выборка по годам или за все время формирования БД, начиная с 2010 года
- по различным тематическим разрезам, статусам и типам организаций (подведы Росстандарта, ФГУПы Росстандарта, ФБУ Росстандарта, гос. организации, коммерческие организации)
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Кто поверяет Анализаторы рентгенофлуоресцентные энергодисперсионные (EA1200VX)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АЗ-И" (RA.RU.312199) | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Анализаторы рентгенофлуоресцентные энергодисперсионные (EA1200VX)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализатор оснащен автономным ПО X-ray Station, которое управляет его работой, отображает режимы работы, обрабатывает и хранит полученные данные.
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
X-ray Station |
|
Номер версии (идентификационный номер) ПО |
11.02.3.3 и выше |
|
Цифровой идентификатор ПО |
c1e129b6469978e03a885b500d309003 (для версии 11.02.3.3; расчет по алгоритму MD5) |
К метрологически значимой части ПО относится компонент XMAIN.dll.
Метрологически значимая часть программы выполняет следующие функции: управление прибором, считывание, хранение, обработку результатов измерений, редактирование и хранение базы методов измерения и стандартных образцов, определение и хранение калибровочных коэффициентов энергетической шкалы.
Уровень защиты ПО соответствует среднему уровню по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации методом компьютерной графики и на заднюю стенку корпуса анализатора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Анализаторы рентгенофлуоресцентные энергодисперсионные
«EA 1200VX». Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализатору рентгенофлуоресцентному энергодисперсионному «EA1200VX»
Техническая документация изготовителя .
Поверка
Поверкаосуществляется по документу МП-242-1806-2014 «Анализаторы рентгенофлуоресцентные
энергодисперсионные «EA1200VX». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 25.12.2014 г.
Основные средства поверки: Стандартные образцы состава меди ГСО 3200-85/3205-85, индекс 3207, состава никеля ГСО 5390-90/5394-90, индекс 1493, состава цинка ГСО 8046-94, индекс 1582 или аналогичные образцы по составу и содержанию Cu, Ni, Zn.
Изготовитель
Фирма «Hitachi High-Tech Science Corporation», Япония.
Адрес: 198103, Nishi-shimbashi 1, Minato-ku, Tokyo 105-0003, Japan.
Тел.: +81-3-6280-0066, факс:+81- 3- 3504- 5189.
Заявитель
ООО «ИНТЕРЛАБ», Москва.
Юридический адрес: 125212, Москва, ул. Адмирала Макарова, д. 21, кв. 33.
Почтовый адрес: 143441, Московская область, Красногорский район, дер. Гаврилково,
ЭЖК «Эдем», квартал V, д. 12.
Тел./факс: (495) 542-49-16, (495) 542-49-18, эл.почта: interlab@interlab.ru .
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева».
Адрес:190005, Санкт-Петербург, Московский пр., 19. Тел.: (812) 251-76-01.
Факс: (812) 713-01-14, эл.почта: info@vniim.ru.
Принцип действия анализатора основан на регистрации интенсивности вторичного рентгеновского излучения, возбуждаемого в веществе образца излучением рентгеновской трубки. Анализатор включает в себя источник рентгеновского излучения, систему коллиматоров, систему первичных фильтров, детектор, управляющую электронику и блок питания, цветную видеокамеру, скомпонованные в одном корпусе.
В качестве источника рентгеновского излучения используется рентгеновская трубка (материалы анода - родий или вольфрам). В качестве приемника вторичного излучения используется дрейфовый кремниевый детектор высокого разрешения Vortex (SDD), не требующий использование жидкого азота. Для анализа легких элементов анализатор может быть укомплектован отдельно стоящей системой вакуумирования. В кюветное отделение может быть установлен податчик для автоматической смены проб на 12 позиций массой 200 г на одну позицию (максимально 2,4 кг) или один образец большого размера. Анализатор оснащен цифровой видеокамерой CCD для предварительного изучения образца, выбора места измерения, увеличения изображения области измерения и регистрации изображения измеряемого объекта.
В анализаторе используются системы автоматической смены коллиматоров для выделения рентгеновского пучка диаметром 1, 3 и 8 мм и специальных фильтров, позволяющих увеличивать соотношение сигнал/шум для отдельных элементов (кадмия, свинца, хрома и хлора) и, соответственно, улучшить пределы обнаружения данных элементов. Дополнительно анализатор может быть укомплектован первичным фильтром, позволяющим одновременно измерять кадмий и свинец, что значительно сокращает время измерения образца.
Управление процессом измерения и обработка результатов осуществляются от внешнего компьютера под управлением операционной системы Windows, соединенного с анализатором посредством интерфейса USB.
С помощью программного обеспечения реализуется полная автоматизация анализа, начиная от загрузки образца и до предоставления результатов измерений в виде таблиц, графиков, спектров, с учетом матричных эффектов выполняется автоматическая или ручная корректировка градуировочных характеристик, автоматически изменяется скорость сбора данных с целью оптимизации количественного анализа. Программное обеспечение позволяет проводить измерение одной локальной области или непрерывное измерение нескольких локальных областей, проводить измерение массивных образцов методами фундаментальных параметров и калибровочной кривой.
Внешний вид анализатора показан на рисунке 1.
Рис.1 Анализатор рентгенофлуоресцентный энергодисперсионный «EA1200VX»
определяется заказом и отражается в спецификации. Основной комплект включает:
-
1.Анализатор.
-
2.Система вакуумирования (по заказу).
-
3.Компьютер
-
4.Методика поверки МП-242-1806-2014.
|
Диапазон определяемых элементов |
от Na до U |
|
Разрешение детектора (на линии Cu Ка), эВ, не более: -при скорости счета 150 кимп/с |
180 |
|
-при скорости счета 15 кимп/с |
150 |
|
Относительное СКО выходного сигнала (по линии Cu Ка),%, не более: - при разрешении 180 эВ |
2,0 |
|
- при разрешении 150 эВ |
1,0 |
|
Контрастность1 на линии Ni Ка, не менее Контрастность1 на линии Zn Ка, не менее |
40 |
|
40 | |
|
Контрастность1 на линии Cu Ка, не менее |
40 |
|
Мощность рентгеновской трубки (максимальная), В • А |
50 |
|
Количество каналов |
2048 |
|
Габаритные размеры кюветы для проб (максимальные), мм: - высота |
226 |
|
- диаметр |
305 |
|
Потребляемая мощность В^А: - анализатор |
1200 |
|
- система вакуумирования |
720 |
|
Напряжение питания переменного тока частотой 50 или 60 Гц, В |
220±22 |
|
Габаритные размеры (ДхШхВ), мм, не более: - анализатор |
580x650x513 |
|
- система вакуумирования |
560x150x275 |
|
Масса, кг, не более: - анализатор |
95 |
|
- система вакуумирования |
20 |
|
Средний срок службы, лет |
5 |
|
Наработка на отказ, ч, не менее |
10000 |
|
Время непрерывной работы, ч, не менее |
8 |
|
Условия эксплуатации: о - диапазон температуры окружающего воздуха, С |
от +15 до +30 |
|
- относительная влажность окружающего воздуха (при t=25 0С), %, не более |
80 |
|
- диапазон атмосферного давления, кПа |
от 84 до 106,7 |
