Номер по Госреестру СИ: 73442-18
73442-18 Толщиномеры ультразвуковые
(CTS-30A, CTS-30B, CTS-30С, CTS-49, CTS-59, Smartor)
Назначение средства измерений:
Толщиномеры ультразвуковые CTS-30A, CTS-30B, CTS-30C, CTS-49, CTS-59, Smartor (далее - толщиномеры) предназначены для измерений толщины изделий из конструкционных материалов и сплавов при одностороннем доступе к ним.
Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 1
Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 2
Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 3
Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 4
Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 5
Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 6
Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 7
Программное обеспечение
Для работы с толщиномерами CTS-30A, CTS-30B, CTS-30C используется встроенное программное обеспечение «CTS-30A/B/C system software», толщиномерами CTS-49, CTS-59 -«CTS-49/59 system software», толщиномерами Smartor - «Smartor system software» (далее - ПО), разработанное специально для толщиномеров и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
ПО «CTS-49/59 system software», «Smartor system software» защищено от несанкционированного доступа ключом аппаратной защиты. ПО «CTS-30A/B/C system software» защищено от несанкционированного доступа ключом электронной защиты
Уровень защиты ПО - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО |
CTS-30A/B/C system software |
CTS-49/59 system software |
Smartor system software |
Номер версии (идентификационный номер ПО), не ниже |
1.1.025 |
1.19.6 |
1.01.00 |
Цифровой идентификатор ПО |
4FFFF5E2 |
A2B13A7A |
C10CD14B |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к толщиномерам ультразвуковым CTS-30A, CTS-30B, CTS-30C, CTS-49, CTS-59, SmartorТехническая документация «Shantou Institute of Ultrasonic Instruments Co., Ltd.», КНР
Поверка
Поверкаосуществляется по документу МП АПМ 43-18 «Толщиномеры ультразвуковые CTS-30A, CTS-30B, CTS-ЗОС, CTS-49, CTS-59, Smartor. Методика поверки», утверждённому ООО «Автопро-гресс-М» 17.05.2018 г.
Основные средства поверки:
- комплект образцовых ультразвуковых мер толщины КМТ 176М-1 в диапазоне толщин от 0,5 до 300,0 мм, погрешность от 0,3 до 0,7% (рег. № 6578-78).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Shantou Institute of Ultrasonic Instruments Co., Ltd.», КНР
Адрес: #77, Jinsha Road, Shantou 515041 Guangdong, China Тел.: 86-754-88250150
Факс.: 86-754-88251499
E-mail: siui@siui.com
Заявитель
Общество с ограниченной ответственностью «Объединенная Сварочная Компания» (ООО «ОСК»)
ИНН 7751003840
Адрес: 108811, г. Москва, 22-й километр Киевского шоссе (п. Московский), ДВЛД 4, строение 2, Бизнес парк «Румянцево» Корпус В, 16-й офисный подъезд, 9-й этаж, офис №922В
Юридический адрес: 108811, г. Москва, 22-й километр Киевского шоссе (п. Московский), ДВЛД 4, строение 2
Тел./факс: 8 (495) 240-5449 / 8 (495) 506-6354
E-mail: info@ruswelder.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М») Адрес: 123298, г. Москва, ул. Берзарина, д. 12Тел.: 8 (495) 120-0350, факс: 8 (495) 120-0350 доб. 0
E-mail: mfo@autoprogress-m.ru
Принцип действия толщиномеров основан на ультразвуковом контактном эхоимпульсном методе неразрушающего контроля, в котором используются свойства ультразвуковых колебаний отражаться от границы раздела сред с разными акустическими сопротивлениями.
Импульс ультразвуковых колебаний, излученный передающим элементом пьезоэлектрического преобразователя через линию задержки, распространяется до внутренней поверхности изделия, толщину которого необходимо измерить. Достигнув внутренней поверхности, импульс ультразвуковых колебаний отражается от нее в направлении наружной поверхности и принимается приёмным пьезоэлементом преобразователя. Измеряемая величина (толщина изделия) определяется скоростью распространения ультразвуковых колебаний в контролируемом объекте и временем от начала момента генерации зондирующего импульса пьезоэлектрическим преобразователем и до получения отраженного эхо-сигнала от противоположной стороны объекта контроля.
Акустический контакт пьезоэлектрического преобразователя с объектом измерений обеспечивается путем прижатия рабочей поверхности преобразователя к поверхности контролируемого объекта через слой контактной жидкости, в качестве которой могут быть использованы различные масла, глицерин или вода.
Конструктивно толщиномеры имеют портативное исполнение и состоят из электронного блока и пьезоэлектрического преобразователя, соединённых между собой кабелем.
На передней панели корпуса электронного блока расположен дисплей и функциональные кнопки. На задней панели корпуса расположен герметичный аккумуляторный отсек. На верхней панели корпуса расположены разъемы для подключения преобразователя и мера калибровочная. На дисплее электронного блока отображаются результаты контроля в режиме реального времени в виде измеренных значений толщины, а также установленные параметры.
Толщиномеры используются для измерений толщины изделий (без покрытия или через покрытие) из металлических и неметаллических материалов, изделий с высоким коэффициентом затухания ультразвука (резина, стекловолокно, композитные материалы, литые металлы), изделий из металлических материалов при наличии коррозии.
Внешний вид толщиномеров приведен на рисунках 1 - 6.
4--------
СТ5-
Рисунок 1 - Внешний вид толщиномеров ультразвуко-
Рисунок 2 - Внешний вид толщиномеров ультразвуковых
CTS-30B
L Ц
Рисунок 3 - Внешний вид толщиномеров ультразвуковых
CTS-30C
вых
CTS-30A
Рисунок 4 - Внешний вид толщиномеров ультразвуковых CTS-49

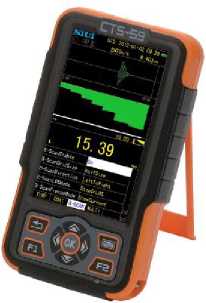

Рисунок 5 - Внешний вид толщиномеров ультразвуковых CTS-59

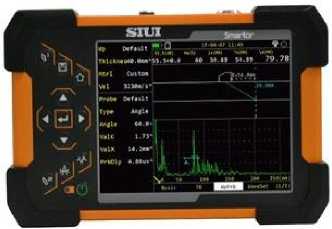

Рисунок 6 - Внешний вид толщиномеров ультразвуковых Smartor

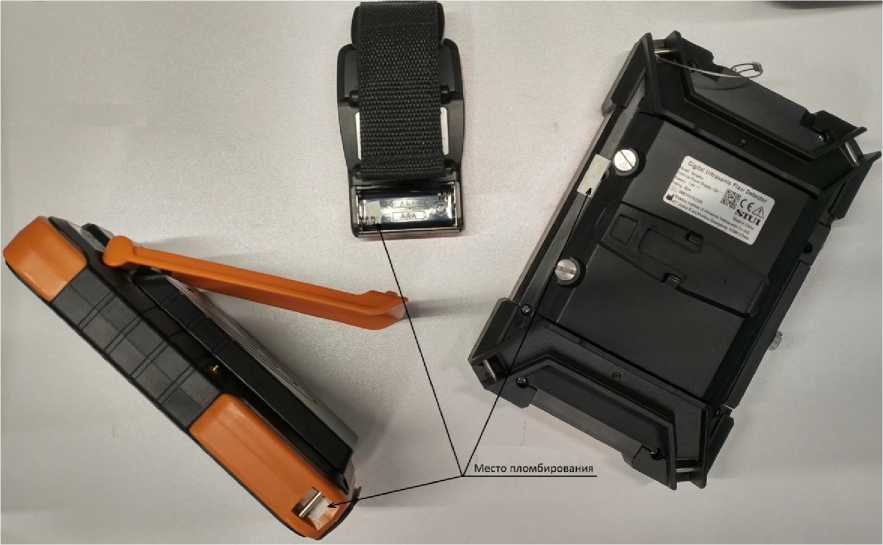

Для ограничения доступа в целях несанкционированной настройки и вмешательства производится пломбирование одного из винтов посредством нанесения защитной наклейки. Место пломбирования показано на рисунке 7.
Рисунок 7 - Место нанесения защитной наклейки
Таблица 4 -
Наименование |
Обозначение |
Количество |
Толщиномер ультразвуковой CTS-30A, CTS-30B, CTS-30Q CTS-49, CTS-59, Smartor |
1 шт. | |
Преобразователи ультразвуковые |
Тип и количество -по заказу | |
Кабели |
- |
1 комплект |
Диск с программным обеспечением |
- |
1 шт. |
Сумка (транспортировочный кейс) для переноски |
1 шт. | |
Руководство по эксплуатации на русском языке |
- |
1 экз. |
Методика поверки |
МП АПМ 43-18 |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |||||
Модификация |
CTS- 30A |
CTS- 30B |
CTS- 30C |
CTS-49 |
CTS-59 |
Smartor |
Диапазоны измерений толщины (для стали)*, мм |
от 0,80 до 9,99 мм включ. св. 9,99 до 99,99 мм включ. св. 99,99 до 300,00 мм |
от 0,50 до 9,99 мм включ. св. 9,99 до 99,99 мм включ. св. 99,99 до 600,00 мм | ||||
Пределы допускаемой абсолютной погрешности измерений толщины (для стали) в диапазоне*, мм:
|
±0,05 ±(0,04+0,001-Н) ±0,003-Н где Н - измеренное зн |
±0,05 ±(0,04+0,001-Н) ±0,003-Н, ачение толщины, мм | ||||
Дискретность измерений толщины, мм |
0,10/0,01 |
0,100/ 0,010/ 0,001 | ||||
* - диапазон определяется характеристиками используемого пьезоэлектрического преобразователя. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | |||||
Модификация |
CTS- |
CTS- |
CTS- |
CTS- |
CTS- |
Smartor |
30A |
30B |
30C |
49 |
59 | ||
Диапазон скоростей распространения |
от 100 | |||||
ультразвуковых колебаний в материале |
от 40 до |
до | ||||
контролируемого изделия, м/с |
от |
000 до 9999 |
15000 |
20000 | ||
Номинальная рабочая частота пьезоэлек- |
2,00/2,25/4,00/5,00/7,50/ | |||||
трических преобразователей, МГц |
5 |
2,0/5,0/7,5 |
10,00/15,00 | |||
Напряжение питания от источника постоянного тока, В: - от двух батарей типа AAA |
3,0 | |||||
- от адаптера питания постоянного тока |
- |
12,0 | ||||
- от комплекта аккумуляторных батарей |
- |
7,5 | ||||
Условия эксплуатации: | ||||||
- температура окружающей среды, °С |
от -20 до +70 | |||||
- относительная влажность, % |
от 10 до 80 | |||||
Габаритные размеры (Д*Ш*В), мм, не бо- |
198x | |||||
лее |
65x98x24 |
105x180x42 |
128x52 | |||
Масса, г, не более |
120 |
600 |
900 |
