Номер по Госреестру СИ: 72955-18
72955-18 Дефектоскопы ультразвуковые
(SUPOR, SyncScan, Smartor, CTS-9005, CTS-9006, CTS-9009, CTS-9009PLUS, CTS-2020E, CTS-4020E)
Назначение средства измерений:
Дефектоскопы ультразвуковые SUPOR, SyncScan, Smartor, CTS-9005, CTS-9006, CTS-9009, CTS-9009PLUS, CTS-2020E, CTS-4020E (далее - дефектоскопы) предназначены для обнаружения дефектов и измерений глубины их залегания в изделиях, при технологическом контроле продукции в различных отраслях промышленности.
Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 1
Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 2
Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 3
Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 4
Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 5
Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 6
Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 7
Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 8
Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 9
Общие сведения
Дата публикации -
Срок свидетельства - 30.10.2024
Номер записи -
ID в реестре СИ - 492366
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Толщиномер ультразвуковой Smartor, модификация Smartor, мод. SyncScan, Дефектоскоп ультразвуковой*** Smartor, Дефектоскоп ультразвуковой SyncScan, Дефектоскоп ультразвуковой SUPOR, Дефектоскоп ультразвуковой Smartor, Дефектоскоп ультразвуковой CTS-9005, SyncScan, SUPOR, Smartor, CTS-9005,
Производитель
Изготовитель - Фирма "Shantou Institute of Ultrasonic Instruments Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет MI_4 состоит из одной диаграммы и таблицы. Диаграмма является интерактивной, обладает свойством масштабирования и опцией выгрузки данных в эксель. Таблица оснащена поиском и функцией сортировки по любой из колонок.
Пузырьковая диаграмма "Области и разделы областей измерений" наглядно показывает разделы областей измерений в части количества типов СИ. Из диаграммы можно сделать выводы о величине областей изерений, количестве и размерах, входящих в них разделов СИ.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок - 151
Выдано извещений - 0
Кол-во периодических поверок - 103
Кол-во средств измерений - 3
Кол-во владельцев - 32
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2271 от 2018.10.30 Об утверждении типов средств измерений
Наличие аналогов СИ: Дефектоскопы ультразвуковые (SUPOR, SyncScan, Smartor, CTS-9005, CTS-9006, CTS-9009, CTS-9009PLUS, CTS-2020E, CTS-4020E)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Shantou Institute of Ultrasonic Instruments Co., Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
72955-18 30.10.2024 |
Дефектоскопы ультразвуковые, SUPOR, SyncScan, Smartor, CTS-9005, CTS-9006, CTS-9009, CTS-9009PLUS, CTS-2020E, CTS-4020E Фирма "Shantou Institute of Ultrasonic Instruments Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
73442-18 04.12.2024 |
Толщиномеры ультразвуковые, CTS-30A, CTS-30B, CTS-30С, CTS-49, CTS-59, Smartor Фирма "Shantou Institute of Ultrasonic Instruments Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
Отчет "V_13 Поверки по производителю СИ (подробно)" будет крайне полезен руководителям организаций, оказывающих услуги поверки, при поиске новых клиентов, анализе рынка услуг при доминировании нескольких производителей СИ и оценке позиций конкурентов.
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующего производителя СИ или нескольких производителей одновременно. Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
2- Указать минимальный объём поверок (организации, имеющие меньше поверок отображаться в отчете не будут).
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 6 колонок:
- Номер в госреестре типа СИ с ссылкой на соответствующий раздел реестра
- Ссылочное поле на описание типа СИ с наименованием средства измерений
- Количество средств измерений данного типа СИ, засветившихся в ФГИС АРШИН
- Количество уникальных владельцев СИ, имеющих на балансе СИ данного типа
- Организации, которые когда-либо поверяли СИ данного типа с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
- Организации, которые осуществляли поверки СИ данного типа за последний год с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
Кто поверяет Дефектоскопы ультразвуковые (SUPOR, SyncScan, Smartor, CTS-9005, CTS-9006, CTS-9009, CTS-9009PLUS, CTS-2020E, CTS-4020E)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АЗ-И" (RA.RU.312199) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ООО "АНК" (RA.RU.310566) | 44 | 14 | 23 | 21 | 0 | 34 | 14 | 20 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 30 | 6 | 4 | 26 | 0 | 22 | 4 | 18 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 2 | 1 | 0 | 2 | 0 | 0 | 0 | 0 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 6 | 2 | 0 | 6 | 0 | 3 | 0 | 3 | |
| ООО "АЗ-И" (RA.RU.312199) | 51 | 3 | 11 | 38 | 0 | 30 | 6 | 24 | ||
| ООО "НВП "КРОПУС" (РОСС RU.0001.310405) | 1 | 0 | 0 | 0 | 1 | 0 | 0 | |||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Дефектоскопы ультразвуковые (SUPOR, SyncScan, Smartor, CTS-9005, CTS-9006, CTS-9009, CTS-9009PLUS, CTS-2020E, CTS-4020E)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ УРАЛТЕСТ Свердловская область |
7696 | 7696 |
Программное обеспечение
Для работы с дефектоскопами применяется встроенного программное обеспечение, разработанное специально для дефектоскопов, которое служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Программное обеспечение защищено от несанкционированного доступа паролями различных уровней доступа.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные встроенного программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Модификация |
Идентификационное наименование ПО |
Номер версии (идентификацион ный номер ПО), не ниже |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора ПО |
|
SUPOR |
SUPOR system software |
2.01.00 |
FD5AAB65 |
CRC-32 |
|
SyncScan |
SyncScan system software |
1.03.00 |
C8FA8B0A |
CRC-32 |
|
Smartor |
Smartor system software |
1.01.00 |
C10CD14B |
CRC-32 |
|
CTS-9005 |
CTS-9005 system software |
2.05.1 |
BF9EC01A |
CRC-32 |
|
CTS-9006 |
CTS-9006 system software |
2.05.1 |
D452A991 |
CRC-32 |
|
CTS-9009 |
CTS-9009 system software |
2.05.1 |
174F0956 |
CRC-32 |
|
CTS-9009PLUS |
CTS-9009 PLUS system software |
2.05.1 |
773C9BFA |
CRC-32 |
|
CTS-2020E |
CTS-2020E system software |
2.05.2 |
FD4B897A |
CRC-32 |
|
CTS-4020E |
CTS-4020E system software |
2.05.2 |
FD4B897A |
CRC-32 |
Знак утверждения типа
Знак утверждения типа наносится на заднюю панель дефектоскопов в виде пленочной наклейки и на титульный лист руководства по эксплуатации типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дефектоскопам ультразвуковым SUPOR, SyncScan, Smartor, CTS-9005, CTS-9006, CTS-9009, CTS-9009PLUS, CTS-2020E, CTS-4020E
Техническая документация «Shantou Institute of Ultrasonic Instruments Co., Ltd.», КНР
Поверка
Поверкаосуществляется по документу МП АПМ 44-18 «Дефектоскопы ультразвуковые SUPOR,
SyncScan, Smartor, CTS-9005, CTS-9006, CTS-9009, CTS-9009PLUS, CTS-2020E, CTS-4020E. Методика поверки», утвержденному ООО «Автопрогресс-М» 31.08.2018 г.
Основные средства поверки:
-
- генератор сигналов Г4-219 (рег. № 32580-13);
-
- осциллограф цифровой RIgOl DS2000, мод. DS2202 (рег. № 54989-13);
-
- частотомер универсальный GFC-8270H (рег. № 19818-00);
-
- комплект контрольных образцов и вспомогательных устройств КОУ-2, контрольный образец СО-2 (рег. № 6612-99).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Shantou Institute of Ultrasonic Instruments Co., Ltd.», КНР Адрес: #77, Jinsha Road, Shantou 515041 Guangdong, ChinaТел./Факс: 86-754-88250150/86-754-88251499
E-mail: siui@siui.com
Заявитель
Общество с ограниченной ответственностью «Объединенная Сварочная Компания» (ООО «ОСК»), г. Москва
ИНН 7751003840
Адрес: 108811, г. Москва, 22-й километр Киевского шоссе (п. Московский), ДВЛД 4, строение 2, Бизнес парк «Румянцево» Корпус В, 16-й офисный подъезд, 9-й этаж, офис №922В
Юридический адрес: 108811, г. Москва, 22-й километр Киевского шоссе (п. Московский), ДВЛД 4, строение 2
Тел./факс: +7 (495) 240-54-49 / +7 (495) 506-63-54
E-mail: info@ruswelder.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М») Адрес: 123298, г. Москва, ул. Берзарина, д. 12
Тел.: +7 (495) 120-03-50, факс: +7 (495) 120-03-50 доб. 0
E-mail: info@autoprogress-m.ru
Принцип действия дефектоскопов основан на методе акустического контроля. Импульсные сигналы заданной частоты и мощности вырабатываются генератором импульсов и преобразуются в ультразвуковые колебания пьезоэлектрическим преобразователями. Сформированная ультразвуковая волна проникает в объект контроля и, отражаясь от неоднородностей (границ дефектов) или донной поверхности, возвращается обратно. Отраженный ультразвуковой сигнал преобразуется преобразователем в электрический сигнал, который обрабатывается электронными блоками приемника. По времени распространения ультразвукового импульса в изделии от поверхности ввода ультразвука в объект контроля до границы дефекта или до донного сигнала и обратно, измеряется глубина залегания дефекта или толщина контролируемого изделия.
В дефектоскопах используются следующие методы акустического неразрушающего контроля: эхо - импульсный, эхо - зеркальный, эхо-теневой, дифракционный метод. Метод контроля реализуют с помощью преобразователей, включенных по совмещенной или раздельной схеме. Дефектоскопы могут обеспечивать различные методы ввода ультразвуковых колебаний в объект контроля: контактный, щелевой или иммерсионный.
Дефектоскопы состоят из электронного блока и преобразователя. Корпус электронного блока изготовлен из ударопрочного пластика. Для отображения информации используются жидкокристаллический дисплей или переносной персональный компьютер. Управление всеми параметрами осуществляется с передней панели электронного блока, либо с переносного персонального компьютера.
Электронный блок включает в себя функциональные клавиши, разъем подключения кабеля преобразователя, жидкокристаллический дисплей, на котором отображаются результаты измерений и служебная информация.
Дефектоскопы выпускаются в следующих модификациях: SUPOR, SyncScan, Smartor, CTS-9005, CTS-9006, CTS-9009, CTS-9009PLUS, CTS-2020E, CTS-4020E, которые различаются между собой метрологическими и техническими характеристиками.
В дефектоскопах ультразвуковых SUPOR, SyncScan, Smartor реализованы возможности визуализации ультразвуковой дефектоскопии, толщинометрии, дифракционно-временного метода контроля (TOFD) и ультразвуковых фазированных решеток (ФР), подключение сканирующих устройств, позволяющих запись данных всех разверток одновременно (А-скан, B-скан, C-скан, D-скан, E-скан, S-скан, L-скан, R-скан, TOFD-скан) для проведения дальнейшей обработки на персональном компьютере.
Общий вид дефектоскопов представлен на рисунках 1-11.
Рисунок 2 - Общий вид дефектоскопов ультразвуковых SUPOR

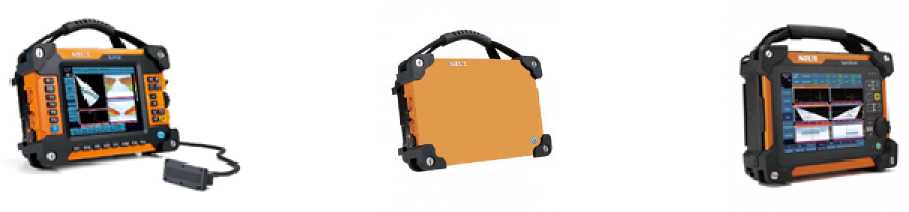

Рисунок 1 - Общий вид дефектоскопов ультразвуковых SUPOR (исполнение с жидкокристаллическим дисплеем)
Рисунок 5 - Общий вид дефектоскопов ультразвуковых Smartor
Рисунок 3 - Общий вид дефектоскопов ультразвуковых SyncScan (исполнение с жидкокристаллическим дисплеем)
Рисунок 4 - Общий вид дефектоскопов ультразвуковых SyncScan
Рисунок 8 - Общий вид дефектоскопов ультразвуковых CTS-9009
Рисунок 6 - Общий вид дефектоскопов ультразвуковых CTS-9005
Рисунок 7 - Общий вид дефектоскопов ультразвуковых CTS-9006
Рисунок 10 - Общий вид дефектоскопов ультразвуковых CTS-2020E
Рисунок 9 - Общий вид дефектоскопов ультразвуковых CTS-9009PLUS
Рисунок 11 - Общий вид дефектоскопов ультразвуковых CTS-4020E

Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование одного из винтов на тыльной стороне дефектоскопов, посредством нанесения защитной наклейки.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Дефектоскоп ультразвуковой (модификация в соответствии с заказом потребителя) |
1 шт. | |
|
Кабели |
- |
1 комплект |
|
Преобразователь ультразвуковой одного из типов:
ФАР
|
по заказу по заказу по заказу по заказу по заказу по заказу по заказу | |
|
Комплект призм (наличие в зависимости от модификации дефектоскопа) |
1шт. | |
|
Сканирующее устройство (наличие в зависимости от модификации дефектоскопа) |
1шт. | |
|
Переносной персональный компьютер (наличие в зависимости от модификации дефектоскопа) |
1шт. | |
|
Диск с программным обеспечением |
- |
1шт. |
|
Методика поверки |
МП АПМ 44-18 |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
Модификация |
SUPOR |
SyncScan |
Smartor |
CTS-9009 CTS- CTS- CTS- PLUS 9009 9006 9005 |
CTS- CTS- 2020E 4020E |
|
Диапазоны амплитуды импульсов возбуждения при нагрузке 50±1 Ом, В |
от 50 до 500 |
от 50 до 400 |
от 50 до 350 |
от 50 до 500 | |
|
Пределы допускаемой относительной погрешности амплитуды импульсов возбуждения на нагрузке 50±1 Ом, % |
±10 | ||||
|
Диапазоны длительности зондирующего импульса, нс |
от 10 до 600 |
от 30 до 1000 |
от 50 до 500 | ||
|
Пределы допускаемой относительной погрешности длительности зондирующего импульса, % |
±10 | ||||
|
Диапазоны частоты следования импульсов, Гц |
от 100 до 8000 |
от 10 до 10000 |
от 10 до 1000 |
от 20 до 2000 | |
|
Пределы допускаемой относительной погрешности частоты следования импульсов, % |
±20 | ||||
|
Диапазон регулировки усиление, дБ |
от 0 до 110 | ||||
|
Дискретность регулировки усиления, дБ |
0,5/2,0/6,0/12,0 |
0,1/0,5/2,0/6,0/12,0 |
0,5/2,0/6,0/12,0 | ||
|
Пределы допускаемой абсолютной погрешности отношений амплитуд сигналов в диапазоне регулировки усиления, дБ |
±1 | ||||
|
Диапазон измерений глубины залегания дефекта (по стали), мм |
от 0 до 15000 |
от 0 до 13000 |
от 0 до 15000 | ||
|
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта (по стали), мм |
±(0,01-Н*+0,05) | ||||
|
* где Н - измеренное значение глубины залегания дефекта, мм | |||||
Таблицы 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||||||
|
Модификация |
SUPOR |
SyncScan |
Smartor |
CTS-9009 PLUS |
CTS-9009 |
CTS- 9006 |
CTS- 9005 |
CTS-2020E |
CTS-4020E |
|
Диапазоны рабочих частот, (поддиапазоны), МГц |
от 0,5 до 20 |
от 0,5 до 15 |
от 0,5 до 10 |
от 0,5 до 15 | |||||
|
Диапазоны установки скорости распространения ультразвука в материале, м/с |
от 500 до 15000 |
от 100 до 20000 |
от 400 до 15000 |
от 1000 до 10000 | |||||
|
Форма отображения сигналов на экране дефектоскопа |
А-скан, B-скан, C-скан, D-скан, E-скан, S-скан, L-скан, R-скан, TOFD-скан |
А-скан, В-скан |
А-скан | ||||||
|
Напряжение питания постоянного тока, В |
12 |
8 |
7 | ||||||
|
Габаритные размеры (Д*Ш*В), мм, не более |
310x220x150 |
284x220x90 |
198x128x52 |
152x240x52 |
260x78x180 |
260x95x180 | |||
|
Масса, с комплектом аккумуляторных батарей, не более, кг |
6,0 |
3,75 |
0,9 |
1,25 |
1,2 |
1,68 |
1,94 | ||
|
Условия эксплуатации:
°С
- диапазон атмосферного давления, кПа |
от -20 до +70 95 от 95 до 105 |
от +10 до +30 95 от 95 до 105 | |||||||
