Номер по Госреестру СИ: 72739-18
72739-18 Спектрофотометры
(Konica Minolta мод. СМ-3600А, СМ-3610А, СМ-3630, СМ-3700А, СМ-600d, СМ-700d, СМ-25сG, СМ-М6, CR-5 и СМ-5)
Назначение средства измерений:
Спектрофотометры Konica Minolta моделей СМ-3600А, СМ-3610А, СМ-3630, СМ-3700А, CM-600d, CM-700d, CM-25cG, СМ-М6, CR-5 и СМ-5 (далее - спектрофотометры) предназначены для измерения цветовых характеристик (координаты цвета, координаты цветности, блеск) жидкостей, сыпучих или твердых тел в проходящем или отраженном свете.
Внешний вид.
Спектрофотометры
Рисунок № 1
Внешний вид.
Спектрофотометры
Рисунок № 2
Внешний вид.
Спектрофотометры
Рисунок № 3
Внешний вид.
Спектрофотометры
Рисунок № 4
Внешний вид.
Спектрофотометры
Рисунок № 5
Внешний вид.
Спектрофотометры
Рисунок № 6
Внешний вид.
Спектрофотометры
Рисунок № 7
Внешний вид.
Спектрофотометры
Рисунок № 8
Программное обеспечение
Управление спектрофотометрами и обработка результатов измерений осуществляется с помощью специальных программных продуктов, которые различаются пользовательским интерфейсом.
Программное обеспечение (далее - ПО) служит для настройки спектрофотометров, визуального анализа экспериментальных данных, анализа и обработки полученных данных. Результаты измерений выводятся на жидкокристаллический дисплей прибора либо на экран персонального компьютера (далее по тексту - ПК).
Спектрофотометры KonicaMinolta моделей СМ-3600А, СМ-3610А, СМ-3630, СМ-3700А функционируют под управлением автономного специального программного обеспечения SpectraMagic NX, установленного на персональный компьютер. Программное обеспечение осуществляет функции сбора, обработки и представления измеряемой информации. Программное обеспечение записано в энергонезависимой памяти персонального компьютера.
Спектрофотометры KonicaMinolta моделей СМ-М6 функционируют под управлением автономного специального программного обеспечения SpectraMagi с DX, установленного на персональный компьютер. Программное обеспечение осуществляет функции сбора, обработки и представления измеряемой информации. Программное обеспечение записано в энергонезависимой памяти персонального компьютера.
Спектрофотометры KonicaMinolta моделей СМ-600d, CM-700d функционируют под управлением встроенного специального программного обеспечения «СМ-600d, СМ-700d». Программное обеспечение осуществляет функции сбора, обработки и представления измеряемой информации. Программное обеспечение записано в энергонезависимой памяти микропроцессора.
Спектрофотометры KonicaMinolta моделей СМ-25cG функционируют под управлением встроенного специального программного обеспечения «СМ-25cG». Программное обеспечение осуществляет функции сбора, обработки и представления измеряемой информации. Программное обеспечение записано в энергонезависимой памяти микропроцессора.
Спектрофотометры KonicaMinolta моделей СМ-5, CR-5 функционируют под управлением встроенного специального программного обеспечения «СМ-5, CR-5». Программное обеспечение осуществляет функции сбора, обработки и представления измеряемой информации. Программное обеспечение записано в энергонезависимой памяти микропроцессора.
ПО защищено от несанкционированного доступа индивидуальным паролем.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 2.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | ||||
Идентификационное наименование ПО |
SpectraMagiс NX |
SpectraMagic DX |
СМ-600d СМ-700d |
СМ-5, CR-5 |
СМ-25cG |
Номер версии (идентификационный номер) ПО, не ниже |
2.0 |
1.1 |
1.22 |
1.24 |
1.10 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства пользователя печатным методом и на корпус спектрофотометров методом наклеивания
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрофотометрам Konica Minolta моделей СМ-3600А, СМ-3610А, СМ-3630, СМ-3700А, CM-600d, CM-700d, CM-25cG, СМ-М6, CR-5 и СМ-5ГОСТ 8.205-14 ГСИ. Государственная поверочная схема для средств измерений координат цвета и координат цветности, показателей белизны и блеска
Техническая документация «Konica Minolta Sensing, Inc.»
Поверка
Поверкаосуществляется по документу МП 014.М4-18 «Государственная система обеспечения единства измерений. Спектрофотометры Konica Minolta моделей СМ-3600А, СМ-3610А, СМ-3630, СМ-3700А, СМ-600d, СМ-yOOd, СМ-25 с^ СМ-М6, CR-5 и СМ-5. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 24 января 2018 года.
Основные средства поверки:
-
- рабочий эталон единиц координат цвета и координат цветности несамосветящихся объектов по ГОСТ 8.205-2014;
-
- набор образцовых мер блеска НО-5 (регистрационный номер Федерального информационного фонда по обеспечению единства измерений 12429-90).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых спектрофотометров с требуемой точностью.
Знак поверки наносится на корпус спектрофотометров (место нанесения указано на рисунках с 1 по 6).
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Принцип действия спектрофотометров основан на измерении координат цвета и координат цветности образцов спектральным методом.
Спектрофотометры состоят из аналогового цифрового преобразователя (АЦП) с помощью которого рассчитываются координаты цвета и цветности образца в различных колориметрических системах для различных источников света. При измерениях учитывается влияние зеркальной составляющей (возможны измерения с включением и исключением зеркальной составляющей).
Конструктивные особенности спектрофотометров представлены в таблице 1.
Таблица 1 - Конструктивные особенности спектрофотометров
Конструктивная особенность спектрофотометров |
СМ- 3600А |
СМ- 3700А |
СМ- 3610А |
СМ-5, CR-5 |
СМ- 3630 |
CM- 25cG |
CM-600d, CM-700d |
CM M6 |
Обязательное программное обеспечение |
+ |
+ |
+ |
+ |
+ | |||
Программное обеспечение:
|
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
Г еометрия освещения/ наблюдения:
/75°/110° |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
Источник света:
|
+ |
+ |
+ |
+ |
+ |
+ + |
+ |
+ |
Общий вид спектрофотометров, схемы пломбировок от несанкционированного доступа, обозначения мест нанесения маркировки и знака поверки представлены на рисунках с 1 по 6.

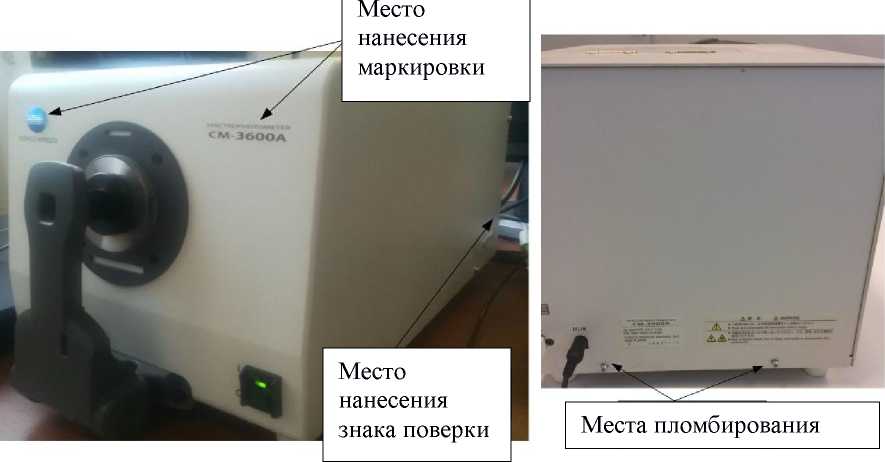

Рисунок 1 - Общий вид спектрофотометра Konica Minolta модели СМ-3600А и СМ-3700А с обозначением мест нанесения маркировки, знака поверки, схемой пломбировки от несанкционированного доступа

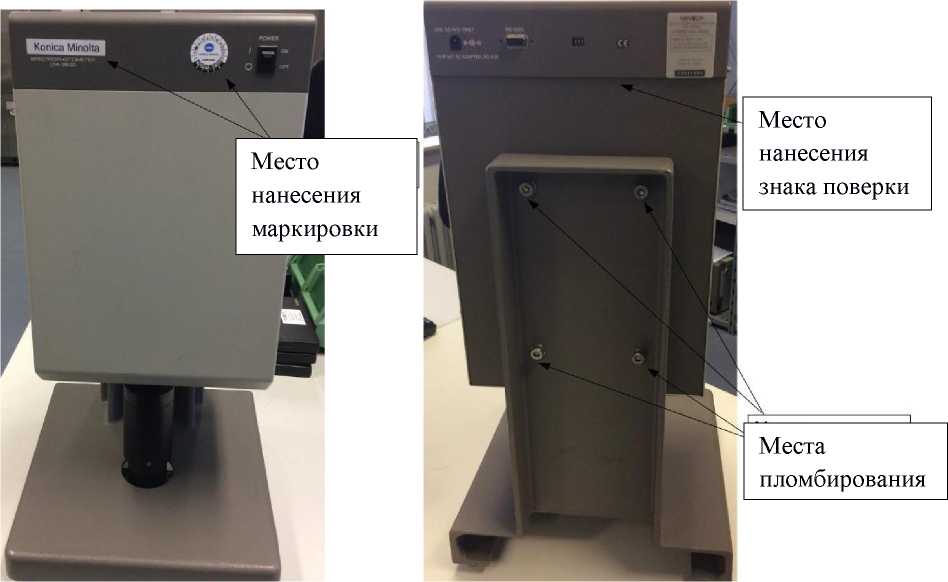

Рисунок 2 - Общий вид спектрофотометров Konica Minolta модели СМ-3610А и СМ-
3630 с обозначением мест нанесения маркировки, знака поверки, схемой пломбировки от несанкционированного доступа

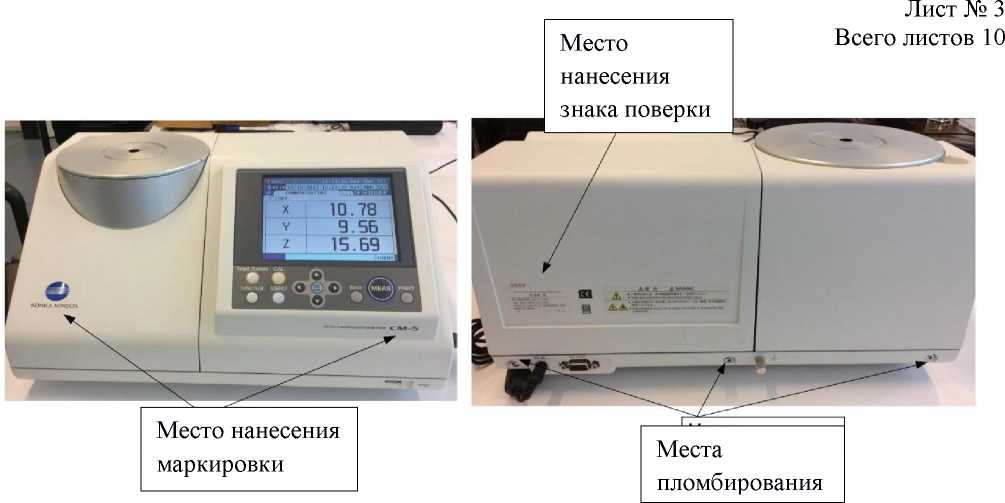

Рисунок 3 - Общий вид спектрофотометров Konica Minolta модель СМ-5, CR-5 с обозначением мест нанесения маркировки, знака поверки, схемой пломбировки от несанкционированного доступа
Место нанесения
маркировки
Место нанесения знака поверки
Места пломбирования

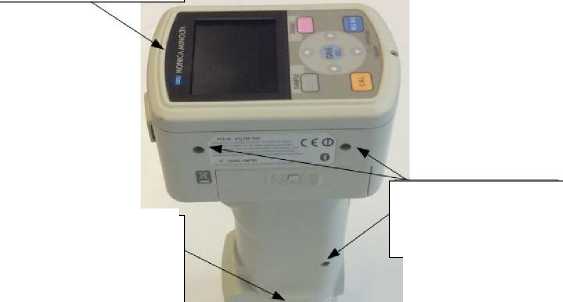

Рисунок 4 - Общий вид спектрофотометров Konica Minolta модели СМ-600d и СМ-700d с обозначением мест нанесения маркировки и знака поверки, а также схема пломбировки от несанкционированного доступа

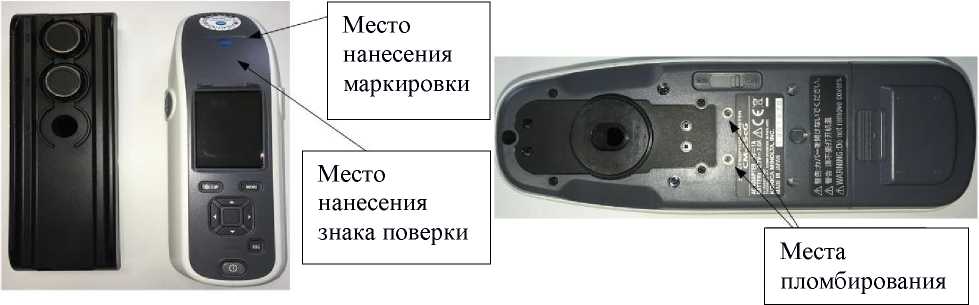

Рисунок 5 - Общий вид спектрофотометра Konica Minolta модель СМ-25сG с обозначением мест нанесения маркировки, знака поверки и схема пломбировки от несанкционированного доступа

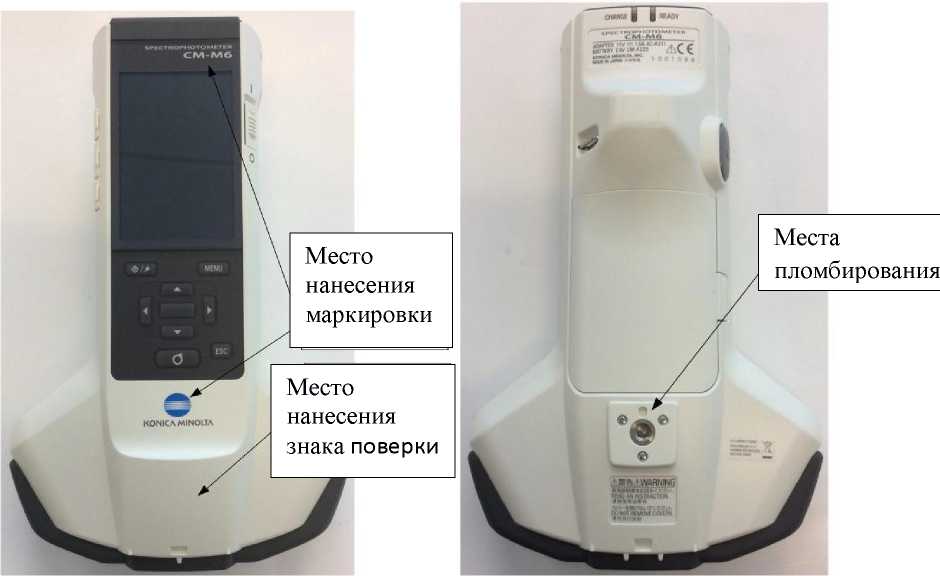

Рисунок 6 - Общий вид спектрофотометра Konica Minolta модель СМ-М6 с обозначением мест нанесения маркировки, знака поверки и схема пломбировки от несанкционированного доступа
Таблица 5 -
Наименование |
Обозначение |
Количество |
Спектрофотометры Konica Minolta моделей СМ-3600А, СМ-3610А, СМ-3630, СМ-3700А, СМ-600^ СМ-700ё, СМ-25с^ СМ-М6, CR-5, СМ-5 |
1 шт. | |
Белая калибровочная пластина 1) |
- |
1 шт. |
Коробка для калибровки нуля (черный калибровочный стандарт) 2) |
- |
1 шт. |
Персональный компьютер 3) |
- |
1 шт. |
CD-диск с программным обеспечением 3) |
- |
1 шт. |
Комплект сменных частей и принадлежностей 1) |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
МП 014.М4-18 |
1 экз. |
|
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение | |||||||
СМ-3600А, СМ-3700А, СМ-3610А, СМ-5, CR-5 |
СМ-3630 |
CM-25cG |
CM-600d, CM-700d |
CM-M6 | ||||
нейтральные образцы |
насыщенные образцы |
слабонасыщенные образцы | ||||||
синий и голубой |
осталь ные | |||||||
Диапазон измерений координат цвета: X Y Z |
от 4,0 до 94,0 от 4,0 до 95,0 от 1,7 до 107,0 |
от 5,0 до 94,0 от 4,0 до 95,0 от 6,0 до 107,0 |
от 2,5 до 92,0 от 2,0 до 95,0 от 2,0 до 105,0 |
от 5,0 до 94,0 от 4,0 до 95,0 от 6,0 до 107,0 |
от 6,0 до 94,0 от 5,0 до 95,0 от 2,0 до 107,0 |
от 60,0 до 75,0 от 60,0 до 80,0 от 58,0 до 92,0 | ||
Пределы допускаемой абсолютной погрешности измерений координат цвета при измерении отражения, не более AX=AY=AZ |
±1,0 |
±1,0 |
±2,0 |
±1,0 |
±2,0 |
±2,0 |
±5,0 | |
Пределы допускаемой абсолютной погрешности измерений координат цвета при измерении пропускания, не более AX = AY = AZ |
±1,0 |
- |
- |
- |
- | |||
Диапазон измерения координат цветности: x У |
от 0,0100 до 0,7347 от 0,0100 до 0,8338 |
от 0,0100 до 0,7347 от 0,0100 до 0,8338 |
от 0,0500 до 0,7347 от 0,0500 до 0,8338 |
от 0,0100 до 0,7347 от 0,0100 до 0,8338 |
Продолжение таблицы 3
Наименование характеристики |
Значение | |||||||
СМ-3600А, СМ-3700А, СМ-3610А, СМ-5, CR-5 |
СМ-3630 |
CM-25cG |
CM-600d, CM-700d |
CM-M6 | ||||
нейтральные образцы |
насыщенные образцы |
слабонасыщенные образцы | ||||||
синий и голубой |
осталь ные | |||||||
Пределы допускаемой абсолютной погрешности измерений координат цветности при измерении отражения и пропускания, не более, Дх = Ду |
±0,007 |
±0,007 |
±0,007 |
±0,007 |
±0,007 |
±0,05 |
±0,007 |
±0,007 |
Диапазон измерения блеска |
- |
- |
от 2 до 100 |
- |
- | |||
Пределы допускаемой абсолютной погрешности измерений блеска, не более |
- |
- |
±2,0 |
- |
- |
Таблица 4 - Основные технологические характеристики
Наименование характеристики |
Значение | ||||||||
CR-5 |
СМ- 3600А |
СМ- 3700А |
СМ- 3610А |
СМ-5 |
СМ-3630 |
CM-25cG |
CM-600d, CM-700d |
CM-M6 | |
Геометрия освещения/наблюдения |
D/00 |
D/8°, D/00 |
D/0° |
45°/0° |
D/8° |
45°/ -15°, 15°, 25°, 45°, 75°, 110° | |||
Геометрия измерения блеска |
- |
- |
- |
60°/60° |
- |
- | |||
Спектральный диапазон, нм |
- |
от 360 до 740 |
от 400 до 700 | ||||||
Ширина полосы пропускания, нм |
- |
10 |
14 |
10 |
10 |
10 |
10 | ||
Время измерения, с, не более |
0,8 |
1,5 |
0,8 |
5,0 |
3,0 |
5,0 |
1,0 |
Продолжение таблицы 4
Наименование характеристики |
Значение | ||||||||||
CR-5 |
СМ- 3600А |
СМ- 3700А |
СМ- 3610А |
СМ-5 |
СМ-3630 |
CM-25cG |
CM-600d, CM-700d |
CM-M6 | |||
Источники света |
импульсная |
импульсная ксеноновая |
импульсная |
ксеноновая |
импульсная |
импульсная |
белый | ||||
дуговая |
лампа |
дуговая |
лампа |
ксеноновая |
ксеноновая |
светодиод с | |||||
ксеноновая |
ксеноновая |
(с УФ- |
лампа, |
лампа |
высоким | ||||||
лампа |
лампа |
фильтром) |
белый |
индексом | |||||||
светодиод при |
цветопередачи | ||||||||||
измерении | |||||||||||
блеска | |||||||||||
Габаритные размеры, мм, не более: | |||||||||||
- высота |
261 |
378 |
500 |
315 |
261 |
315 |
81 |
107 |
81 | ||
- ширина |
192 |
208 |
259 |
597 |
192 |
585 |
81 |
211,5 |
239 | ||
- длина |
385 |
244 |
271 |
300 |
385 |
300 |
224 |
73 |
152 | ||
Масса, кг, не более |
5,8 |
1,2 |
18 |
16,5 |
5,8 |
15,5 |
0,6 |
0,55 |
1,1 | ||
Параметры электрического питания переменного тока: | |||||||||||
-напряжение, В |
от 100 до 240 | ||||||||||
- частота, Гц |
50/60 | ||||||||||
Условия эксплуатации: - температура окружающей | |||||||||||
среды, оС |
от +13 до +33 |
от +5 до +40 |
от 0 до +40 | ||||||||
- относительная влажность, %, не более |
80 |
80 |
85 |
