Номер по Госреестру СИ: 72740-18
72740-18 Компараторы цвета
(Konica Minolta мод. CR-400, CR-410)
Назначение средства измерений:
Компараторы цвета Konica Minolta моделей CR-400, CR-410 (далее - компараторы) предназначены для измерения и оценки цветовых характеристик (координат цвета, цветовых различий) твердых тел в отраженном свете.
Внешний вид.
Компараторы цвета
Рисунок № 1
Программное обеспечение
Управление компараторами и обработка результатов измерений осуществляется с помощью встроенного специального программного обеспечения «CR-400, CR-410». Программное обеспечение осуществляет функции сбора, обработки и представления измеряемой информации. Программное обеспечение записано в энергонезависимой памяти микропроцессора.
Установка обновленных версий ПО допускается только представителями предприятия -изготовителя.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
CR-400, CR-410 |
Номер версии (идентификационный номер) ПО |
не ниже 1.14 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства пользователя печатным методом и на корпус спектрофотометров методом наклеивания
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к компараторам цвета Konica Minolta моделей CR-400, CR-410
ГОСТ 8.205-14 ГСИ. Государственная поверочная схема для средств измерений координат цвета и координат цветности, показателей белизны и блеска
Техническая документация «Konica Minolta», Япония
Поверка
Поверкаосуществляется по документу МП 020.М4-18 «Государственная система обеспечения единства измерений. Компараторы цвета Konica Minolta моделей CR-400, CR-410. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 24 января 2018 года.
Основные средства поверки:
- рабочий эталон единиц координат цвета и координат цветности несамосветящихся объектов по ГОСТ 8.205-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых компараторов с требуемой точностью.
Знак поверки наносится на корпус компараторов (место нанесения указано на рисунке 1).
Изготовитель
«Konica Minolta Sensing, Inc.», ЯпонияАдрес: Marunouchi Center Building, 1-6-1 Marunouchi, Chiyoda-ku, Tokyo, Japan Телефон: +81-3-6324-1010
Факс: +81-3-3455-1859
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Принцип действия компараторов основан на измерении координат цвета образцов спектральным методом.
Компараторы состоят из аналогового цифрового преобразователя (АЦП) с помощью которого рассчитываются координаты цвета образца в различных колориметрических системах.
Конструктивно компараторы выполнены в виде моноблока и состоят из трех основных зон: освещения, приема и считывания.
В компараторах используется геометрия освещения/наблюдения D/0°, источник освещения типа С (импульсная ксеноновая лампа), источник типа D65, для получения цветовых характеристик, при этом необходим процессор данных D-400.
Компаратор модели CR-400 отличается наличием апертурной диафрагмы диаметром 8 мм, в модели CR-410 диаметр апертурной диафрагмы 50 мм.
Общий вид компараторов, схемы пломбировок от несанкционированного доступа, обозначения мест нанесения маркировки и знака поверки представлены на рисунке 1.
Место пломбирования
Место нанесения знака поверки
Место нанесения маркировки
СЛ1_
READY
KONICA MINOLTA I
COLOR
,"xlf

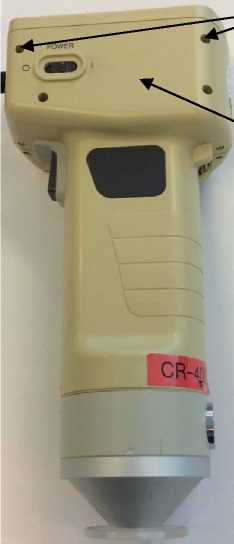

Рисунок 1 - Общий вид компараторов с обозначением мест нанесения маркировки, знака поверки, схемой пломбировки от несанкционированного доступа
Таблица 4 -
Наименование |
Обозначение |
Количество |
Компараторы цвета Konica Minolta моделей CR-400, CR-410 |
1 шт. | |
Белая калибровочная пластина 1) |
1 шт. | |
Адаптер переменного тока |
1 шт. | |
Батарея ААА для измерительного модуля |
4 шт. | |
Батарея АА для процессора данных |
4 шт. | |
Персональный компьютер 1) |
1 шт. | |
CD-диск с программным обеспечением 1) |
1 шт. | |
Комплект сменных частей и принадлежностей 1) |
1 шт. | |
Руководство по эксплуатации |
1 экз. | |
Методика поверки |
МП 020.М4-18 |
1 экз. |
1) Предоставляется по требованию заказчика |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |
CR-400 |
CR-410 | |
Диапазон измерений координат цвета: | ||
X |
от 3,0 до 109,0 | |
Y |
от 5,0 до 95,0 | |
Z |
от 9,0 до 107,0 | |
Пределы допускаемой абсолютной | ||
погрешности измерений координат | ||
цвета при измерении отражения: | ||
AX |
±3,0 | |
AY |
±5,0 | |
AZ |
±9,0 |
Таблица 3 - Основные технологические характеристики
Наименование характеристики |
Значение | |
CR-400 |
CR-410 | |
Цветовое различие ДЕ |
0,6 |
0,8 |
Геометрия освещения/наблюдения, ° |
D/0 | |
Время измерения, с, не более |
1 | |
Источники света: | ||
- измерительный модуль |
С | |
- при подключении процессора данных D-400 |
С, D65 | |
Габаритные размеры, мм, не более: | ||
- высота |
217 |
244 |
- ширина |
102 |
102 |
- длина |
63 |
63 |
Масса, кг, не более |
0,55 |
0,57 |
Параметры электрического питания: | ||
- напряжение переменного тока, В |
от 208 до 252 | |
- частота переменного тока, Гц |
50/60 | |
Условия эксплуатации: | ||
- температура окружающей среды, оС |
от +13 до +40 | |
- относительная влажность, %, не более |
85 |
