Номер по Госреестру СИ: 72750-18
72750-18 Термометры портативные электронные для нефтехранилищ
(TP9-A и TP7-D)
Назначение средства измерений:
Термометры портативные электронные для нефтехранилищ TP9-A и TP7-DT (далее -термометры) предназначены для измерений температуры жидких сред, нейтральных и неагрессивных к материалу защитной арматуры термозонда термометров.
Внешний вид.
Термометры портативные электронные для нефтехранилищ
Рисунок № 1
Внешний вид.
Термометры портативные электронные для нефтехранилищ
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) состоит из встроенного ПО, данное ПО находится в микропроцессоре, размещенном внутри корпуса термометра.
Внутреннее ПО, встроенное в термометр, является метрологически значимым. Идентификационные данные программного обеспечения указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Firmware |
Номер версии (идентификационный номер) ПО |
2.002(*) |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Алгоритм вычисления цифрового идентификатора ПО |
- |
Примечание - * Номер версии ПО должен быть не ниже указанного в таблице. |
Конструкция термометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом, а также на наклейку, прикрепленную на корпус электронного блока термометра.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термометрам портативным электронным для нефтехранилищ TP9-A и TP7-DГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Техническая документация компании-изготовителя Thermoprobe Inc., США
Поверка
Поверкаосуществляется по документу МП-051/07-2018 «Термометры портативные электронные для нефтехранилищ TP9-A и TP7-D. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» «19» июля 2018 г.
Основные средства поверки:
-Термометр сопротивления платиновый вибропрочный эталонный ПТСВ-9-2 (регистрационный номер 65421-16);
-
- Измеритель температуры многоканальный прецизионный МИТ 8 модификации МИТ 8.03 (Регистрационный № 19736-11);
-
- Термостат переливной прецизионный ТПП-2.1
Допускается применения аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Изготовитель
Фирма Thermoprobe Inc., США
Адрес: 112A Jetport Dr., Pearl, MS 39208
Тел.: +1 601 939 1831
Факс: +1 601 355 1831
Web-сайт: www.thermoprobe.net
Заявитель
Общество с ограниченной ответственностью «ЛАБХИМТЕХ» (ООО «ЛАБХИМТЕХ») ИНН 7717673500Адрес: 129626, г. Москва, пр. Мира, дом 102, строение 30
Тел.: +7 (495) 662-99-90
Факс: +7 (495) 662-95-90
E-mail: info@labxt.ru
Web-сайт: www.labxt.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»
(ООО «ПРОММАШ ТЕСТ»)
Адрес: 117246, г. Москва, Научный проезд, д. 8, стр. 1, пом. XIX, комн. № 14-17
Тел.: +7 (495) 775-48-45
E-mail: info@prommashtest.ru
Принцип действия термометров основан на измерении температуры с помощью термопреобразователя сопротивления чувствительного элемента термозонда, преобразования температуры в эквивалентный сигнал электрического сопротивления, измерения сопротивления электронным блоком и обратного преобразования в температуру в соответствии с ГОСТ 6651-2009.
Термометры являются переносным средством измерений и состоят из первичного преобразователя температуры (термозонда) в защитной арматуре из нержавеющей стали, соединенного при помощи экранированного кабеля в защитной оболочке из фторполимера, армированного арамидным волокном, с электронным блоком в корпусе из анодированного алюминия. На лицевой стороне корпуса электронного блока термометра расположены: жидкокристаллический дисплей и две управляющие кнопки - функциональная и включения/выключения. На дисплее термометров могут индицироваться значения температуры, измеряемой термометром в текущий момент, а также значения температуры, ранее записанные в память прибора. На корпусе термометра имеется ручка для переноски и катушка для намотки кабеля. Питание термометров осуществляется при помощи сменных элементов питания - двух алкалиновых батарей типа «АА». Батареи размещаются в изолированном отсеке электронного блока, который закрывается крышкой при помощи винтов. Термометры имеют функции автоматического выключения и подстройки в 2-х, 3-х или 4-х контрольных температурных точках.
Модели термометров TP9-A и TP7-D отличаются только конструктивным исполнением.
Общий вид термометров приведен на рисунках 1-2.

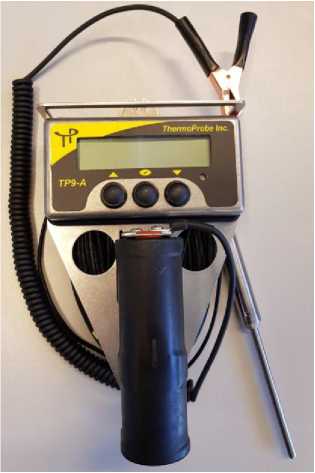

Рисунок 1 - Термометр модели TP9-A
Рисунок 2 - Термометр модели TP7-D
Комплект поставки термометров приведен в таблице 3.
Таблица 3 - Комплект поставки термометров портативных электронных для нефтехранилищ
TP9-A и TP7-D
Наименование |
Обозначение |
Количество |
Термометры портативные электронные для нефтехранилищ TP9-A и TP7-D* |
- |
1 шт. |
Руководство пользователя |
- |
1 экз. |
Методика поверки |
МП-051/07-2018 |
1 экз. |
Примечание - * в зависимости от заказа |
термометров приведены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики термометров
Наименование характеристики |
Значение |
Диапазон измерений температуры, °C |
от -40 до +204 |
Пределы основной допускаемой абсолютной погрешности измерений термометров, °С |
±0,1 |
Цена единицы наименьшего разряда, °С |
0,01 |
Пределы дополнительной погрешности от влияния внешних факторов не должны превышать, в долях от допускаемой основной погрешности:
|
±0,1 |
Рабочие условия эксплуатации термодатчиков: о
|
от -20 до +40 от 84 до 106,7 от 20 до 90 |
Габаритные размеры (ширинахвысотахдлина) электронного блока, не более, мм:
|
254х108х163 343x184x114 |
Длина термозонда, не более, мм |
240 |
Диаметр измерительной части электронного блока, мм |
6 |
Масса, не более, кг |
1,9 |
Напряжения питания, В |
3,0 |
Потребляемая мощность, Вт, не более |
0,3 |
Степень защиты по ГОСТ 14254-2015 |
IP65 |
Маркировка взрывозащиты |
1 Ех ib [ia] IIB T4 X |
Срок эксплуатации лет, не менее |
8 |
