Сведения о средстве измерений: 72800-18 Счетчики газа объемные диафрагменные

Номер по Госреестру СИ: 72800-18
72800-18 Счетчики газа объемные диафрагменные
(ВЕКТОР)

Назначение средства измерений:
Счетчики газа объемные диафрагменные ВЕКТОР предназначены для измерений объема, приведенного к температуре плюс 20 °С, природного газа, газообразных пропана, бутана, их смесей и других неагрессивных газов.

сертификация программного обеспечения
Внешний вид. Счетчики газа объемные диафрагменные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Счетчики газа объемные диафрагменные
Рисунок № 1
Внешний вид. Счетчики газа объемные диафрагменные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Счетчики газа объемные диафрагменные
Рисунок № 2
Внешний вид. Счетчики газа объемные диафрагменные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Счетчики газа объемные диафрагменные
Рисунок № 3

Общие сведения

Дата публикации -
Срок свидетельства - 17.10.2024
Номер записи -
ID в реестре СИ - 492521
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Tе 6,0 LR, Tе 6 LR, Tе 4,0 RL, Tе 4,0 LR, Tе 4 RL, Tе 4 LR, Tе 2,5 RL, Tе 2,5 LR, Tе 1,6 RL, Tе 1,6 LR, Tе 4,0 RL, Te 6.0 LR, Te 6,0 LR, Te 4.0 RL, Te 4.0 LR, Te 4,0 RL, Te 4,0 LR, Te 2.5 RL, G2,5(GS-78-02,5А),

Производитель

Изготовитель - ООО "НПП СКАЙМЕТР"
Страна - РОССИЯ
Населенный пункт - г.Ростов-на-Дону
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет "Подведы РСТ VS сторонние организации" показывает в динамике по годам пропорцию в распределении поверок между подведомственными Росстандарту организациями (ФГУП, ФГБУ, ФБУ ..) и иными организациями.

Предварительная сортировка организаций, подведомствнных РСТ осуществлялась в ручном режиме по ключемым словам, справочникам ФГИС АРШИН и информации, размещенной на официальном сайте Федерального агентства по техническому регулированию и метрологии.

Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.

Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.

Бесплатный

Статистика

Кол-во поверок - 10616
Выдано извещений - 15
Кол-во периодических поверок - 577
Кол-во средств измерений - 9639
Кол-во владельцев - 11
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 3182 дн.

Наличие аналогов СИ: Счетчики газа объемные диафрагменные (ВЕКТОР)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ООО "НПП СКАЙМЕТР"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
66382-16
30.12.2021
Счетчики газа объемные диафрагменные, ВЕКТОР-М/Т
ООО "НПП СКАЙМЕТР" (РОССИЯ г.Ростов-на-Дону)
ОТ
МП
10 лет
72800-18
17.10.2024
Счетчики газа объемные диафрагменные, ВЕКТОР
ООО "НПП СКАЙМЕТР" (РОССИЯ г.Ростов-на-Дону)
ОТ
МП
6 лет
76905-19
10.12.2024
Счетчики газа объемные диафрагменные, ВЕКТОР
ООО "НПП СКАЙМЕТР" (РОССИЯ г.Ростов-на-Дону)
ОТ
МП
10 лет.

Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².

В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.

Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.

Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.

Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".

Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Счетчики газа объемные диафрагменные (ВЕКТОР)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "МЕТРОСТАНДАРТ"
(RA.RU.312729)
  • Вектор-ТЕG4
  • Вектор -Те G6
  • 2 0 2 0 0 0 0
    ООО "НПП СКАЙМЕТР"
    (RA.RU.312646)
  • Вектор Te 4 RL
  • Вектор Te 4 LR
  • Вектор Te 1,6 LR
  • Вектор Te 1,6 RL
  • Вектор Te 2,5 LR
  • Вектор Te 2,5 RL
  • Вектор Te 6 LR
  • 318 0 0 0 0 0 0
    ООО НПО "ТУРБУЛЕНТНОСТЬ-ДОН"
    (RA.RU.311736)
  • Вектор ТЕ G6
  • Вектор-G6Т
  • ВЕКТОР
  • Вектор G2,5
  • ВекторТе-G4
  • Вектор G4
  • ВЕКТОР-МТ G6
  • Вектор ТЕ G4
  • Вектор G6Т
  • Вектор-Т G6
  • 82 68 0 82 0 0 0 0
    ФБУ "СМОЛЕНСКИЙ ЦСМ"
    (RA.RU.311305)
    РСТ
  • ВЕКТОР-Т G4
  • 2 0 2 0 0 0 0
    ФБУ "ОМСКИЙ ЦСМ"
    (RA.RU.311220)
    РСТ
  • Нет модификации
  • 3 0 0 3 0 0 0
    ФБУ "РОСТОВСКИЙ ЦСМ"
    (RA.RU.311306)
    РСТ
  • исп. "Вектор-Те" G4
  • ВЕКТОР Т G4 л-п
  • ВЕКТОР-Те G4
  • ВЕКТОР Те G6
  • мод.ВЕКТОР-Те G4
  • ВЕКТОР-М G4
  • ВЕКТОР-Те-G6
  • ВЕКТОР Те G4
  • исп.ВЕКТОР-Те G2,5
  • мод. ВЕКТОР Те G 2,5 п-л
  • 85 48 0 84 1 45 0 45
    ООО "ЮМЦ"
    (РОСС RU.0001.310296)
  • исполнение «Вектор-Те» G1,6
  • модификация «Вектор-Мт» G4
  • модификация «Вектор-Те» G1,6
  • модификация «Вектор-Те» G6
  • модификация «Вектор-Те» G4
  • модификация «Вектор-Те» G2,5
  • 7 5 0 7 1 4 0 4
    ООО "НПП СКАЙМЕТР"
    (RA.RU.312646)
  • ТЕ 6.0 RL
  • Те 4.0 LR
  • Мт 2.5 LR
  • Мт 4.0 LR
  • Мт 4.0 RL
  • Мт 6.0 LR
  • Мт 6.0 RL
  • Те 4.0 RL
  • Те 4,0 LR
  • Те 2,5 LR
  • 10002 78 1259 287 2 0 0 0
    ФБУ "РОСТОВСКИЙ ЦСМ"
    (РОСС RU.0001.310392)
    РСТ
  • 2 0 0 0 0 0 0
    ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ"
    (RA.RU.311488)
    РСТ
  • G2,5(GS-78-02,5А)
  • 1 0 1 0 1 0 1
    ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ"
    (RA.RU.311503)
    РСТ
  • ВЕКТОР-Мт G4
  • 1 0 1 0 0 0 0
    Дмитришин Михаил Васильевич
    (RA.RU.312922)
  • Вектор ТЕ G2,5
  • 1 0 1 0 1 0 1
    ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА"
    (RA.RU.311232)
    РСТ
  • ВЕКТОР-МТ
  • ВЕКТОР Те G6
  • ВЕКТОР Те G4
  • ВЕКТОР-МТ G4
  • 4 3 0 4 1 2 0 2
    ФБУ "БЕЛГОРОДСКИЙ ЦСМ"
    (RA.RU.311380)
    РСТ
  • ВЕКТОР-МТ
  • 1 1 0 1 1 0 0 0
    ИП АРХИПОВ АНДРЕЙ ЮРЬЕВИЧ
    (RA.RU.320011)
  • Вектор Те G2,5
  • Вектор Те G-4
  • Вектор Те G6
  • Вектор Те G4
  • 5 5 0 5 0 0 0 0
    ООО "ЭТАЛОН-ВОЛГА"
    (RA.RU.312159)
  • Вектор-Т G6
  • 1 1 0 1 1 0 0 0
    ООО "ГАЗЭНЕРГОУЧЕТ"
    (RA.RU.312464)
  • Вектор Те G6
  • 2 2 0 2 0 0 0 0
    ООО "ТОЧНЫЙ РЕЗУЛЬТАТ"
    (RA.RU.312354)
  • ВЕКТОР
  • 1 1 0 1 0 0 0 0
    ООО "ГАЗБЫТСЕРВИС"
    (RA.RU.312898)
  • ВЕКТОР-МТ G6
  • 1 1 0 1 0 0 0 0
    ИП Семьянинов С.Ю.
    (RA.RU.312556)
  • «ВЕКТОР-Тe» G4
  • 1 0 1 0 0 0 0
    ООО "МЕТРОЛОГИЯ 2.0"
    (RA.RU.314014)
  • ВЕКТОР Те 2,5 LR
  • Вектор-Те G1,6
  • Вектор-Те G4
  • Вектор-Те G6
  • Вектор-Мт G6
  • ВЕКТОР МТ-G4
  • 13 11 0 13 0 3 0 3
    ООО ГК "СТАНДАРТ СЕРВИС"
    (RA.RU.312881)
  • ВекторТе-G2,5
  • ВекторТе-G4
  • Вектор Те-G4
  • ВекторТе-G1,6
  • Вектор Те G4
  • 17 14 0 17 0 2 0 2
    ООО "ГАЗСЕРВИС"
    (РОСС RU.0001.310365)
  • МТ-G4
  • 1 1 0 1 0 0 0 0
    ООО "ЭКСПЕРТ"
    (RA.RU.314702)
  • Вектор Те G4
  • Вектор Те G1,6
  • Вектор Те G6
  • Вектор Те G2,5
  • 34 32 0 34 3 11 0 11
    ООО "ЦМТР"
    (RA.RU.311593)
  • ВЕКТОРТеG2,5
  • ВЕКТОРТеG4
  • ВЕКТОРТеG1,6
  • ВЕКТОРТеG6
  • 23 23 0 23 0 23 0 23
    ООО "МСК"
    (RA.RU.312421)
  • ВЕКТОР Те G6
  • 6 1 0 6 2 0 0 0

    Стоимость поверки Счетчики газа объемные диафрагменные (ВЕКТОР)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Челябинский ЦСМ
    Челябинская область
    163 163

    Программное обеспечение

    В счетчиках газа объемных диафрагменных ВЕКТОР исполнения «Вектор-Мт» программное обеспечение отсутствует.

    Счетчики газа объемные диафрагменные ВЕКТОР исполнения «Вектор-Те» имеют встроенное программное обеспечение, которое имеет программную и физическую защиту от непреднамеренных и преднамеренных изменений. Изменения значений, относящихся к калибровочным настройкам, доступны в «сервисном режиме», который включается замыканием «перемычки сервисного режима», защищенной пломбой поверителя. Выход из «сервисного режима» происходит автоматически через 3 часа. Изменение подстановочных значений давления и коэффициента сжимаемости осуществляется через интерфейс RS232 с помощью специализированного программного обеспечения в «сервисном режиме». Изменение значений фиксируется в архиве. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

    Таблица 1- Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    VECTOR-TE-FW

    Номер версии (идентификационный номер) ПО

    1.1.0

    Цифровой идентификатор ПО

    0x59b8

    Алгоритм вычисления цифрового идентификатора ПО

    CRC16-CCITT


    Знак утверждения типа

    Знак утверждения типа

    наносится на маркировочную табличку отсчетного устройства методом термопечати и в правом верхнем углу титульных листов паспорта и руководства по эксплуатации типографским способом.

    Комплектность средства измерения

    Таблица 4 -

    Сведения о методиках измерений

    Сведения о методиках (методах) измерений приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к счетчикам газа диафрагменным ВЕКТОР

    ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа

    ГОСТ Р 8.915-2016 ГСИ. Счетчики газа объемные диафрагменные. Общие технические требования, методы испытаний и поверки

    04510593.407269.001 ТУ Счетчики газа объемные диафрагменные ВЕКТОР. Технические условия

    Поверка

    Поверка

    осуществляется по документу МП 0768-1-2018 «Инструкция. ГСИ. Счетчики газа объемные диафрагменные ВЕКТОР. Методика поверки», утвержденному ФГУП «ВНИИР» 09 июля 2018 г.

    Основные средства поверки:

    - рабочий эталон объемного расхода газа 1-го разряда по ГОСТ Р 8.618-2014 в диапазоне значений соответствующем диапазону измерений счетчика с пределами допускаемой относительной погрешности не более ±0,5 %.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится в соответствии со схемой, приведенной на рисунке 2, а также в паспорте и (или) свидетельстве о поверке.


    Изготовитель


    Общество с ограниченной ответственностью «Научно-производственное предприятие СКАЙМЕТР» (ООО «НПП СКАЙМЕТР»)
    ИНН 6162073370
    Адрес: 344033, г. Ростов-на-Дону, ул. Потовая, 543
    Юридический адрес: 344033, г. Ростов-на-Дону, пер. Коржушко, д. 7 Телефон: (863) 275-46-47
    E-mail: 2754647@mail.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)
    Адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 А
    Телефон:(843) 272-70-62, факс: (843) 272-00-32
    Web-сайт: www.vniir.org
    E-mail: office@vniir.org

    Принцип действия счетчиков газа объемных диафрагменных ВЕКТОР основан на преобразовании разности давлений газа на входе и выходе в поступательное движение диафрагм, образующих измерительные камеры. Измерительный механизм имеет две камеры со встроенными гибкими газонепроницаемыми диафрагмами. Газ через входной патрубок заполняет пространство внутри корпуса и через входной клапан поступает поочередно в одну из камер, оказывая давление на пластину диафрагмы. Диафрагма, перемещаясь, вытесняет газ из соседней камеры через выходной клапан и отводящий канал в выходной патрубок. Возвратно-поступательное движение диафрагмы преобразуется рычажно-кривошипным механизмом во вращательное движение вала, число оборотов которого пропорционально числу перемещений диафрагмы и протекающему объему газа. Вращение вала приводит в движение счетный механизм, вызывая приращение показаний отсчётного устройства.

    Счетчики газа объемные диафрагменные ВЕКТОР состоят из корпуса, внутри которого расположен измерительный механизм, и отсчетного устройства.

    Счетчики газа объемные диафрагменные ВЕКТОР выпускаются в следующих исполнениях:

    • - «Вектор-Мт» - с механическим отсчётным устройством;

    • - «Вектор-Те» - с электронным отсчётным устройством.

    Счетчики газа объемные диафрагменные ВЕКТОР в исполнении «Вектор-Мт» имеют механическую температурную компенсацию, выполненную в виде спиральной биметаллической пружины. Механическое отсчётное устройство состоит из корпуса с расположенным в нем приводом, счетным механизмом роликового типа и щитком.

    Счетчики газа объемные диафрагменные ВЕКТОР в исполнении «Вектор-Те» преобразуют аналоговые сигналы термопреобразователя, для приведения объема газа по температуре. Электронное отсчётное устройство состоит из корпуса, платы модуля с термопреобразователем, жидкокристаллического девятиразрядного дисплея. Счетчики газа объемные диафрагменные ВЕКТОР в исполнении «Вектор-Те» дополнительно могут комплектоваться платами с интерфейсом RS232 для считывания настроек и архивов измеренных значений, платами вывода для передачи измерительной информации через оптический порт, телеметрический выход или GSM.

    Счетчики газа объемные диафрагменные ВЕКТОР выпускаются следующих типоразмеров G1,6, G2,5, G4, G6, G10, G16 в зависимости от диапазона измерений объемного расхода газа.

    Общий вид счетчиков газа объемных диафрагменных ВЕКТОР представлен на рисунке 1. Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки представлены на рисунке 2.

    Пломбировку от несанкционированного доступа осуществляют нанесением знака поверки давлением ударного клейма на свинцовую (пластмассовую) пломбу, закрепленную с помощью пластмассовой разрушаемой клипсы, или на специальную мастику в чашке винта крепления.

    Пломбировку изготовителя или поставщика газа осуществляют с помощью проволоки и свинцовой (пластмассовой) пломбы.

    Внешний вид. Счетчики газа объемные диафрагменные (ВЕКТОР), http://oei-analitika.ru

    а) исполнение «Вектор-Те»                  б) исполнение «Вектор-Мт»

    Рисунок 1 - Общий вид счетчиков газа диафрагменных ВЕКТОР

    1

    Внешний вид. Счетчики газа объемные диафрагменные (ВЕКТОР), http://oei-analitika.ru

    1

    2

    Внешний вид. Счетчики газа объемные диафрагменные (ВЕКТОР), http://oei-analitika.ru

    1

    2

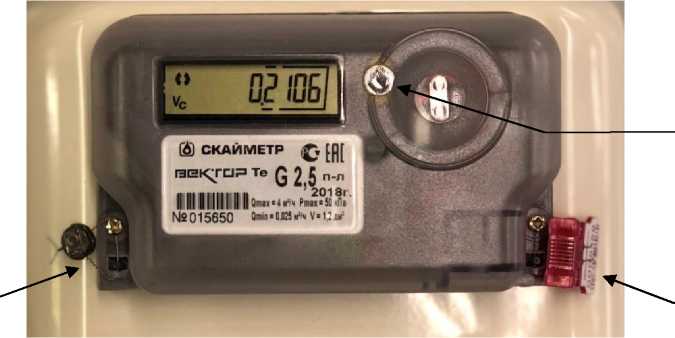

    Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки (1 - место для установки знака поверки, 2- место для установки пломбы изготовителя или поставщика газа)


    Наименование

    Обозначение

    Количество

    Счетчик газа объемный диафрагменный

    ВЕКТОР

    1 шт.

    Паспорт

    04510593.407269.001 ПС

    1 шт.

    Руководство по эксплуатации

    04510593.407269.001 РЭ

    1 шт.1)

    Методика поверки

    МП 0768-1-2018

    1 шт.2)

    • 1) поставляется по заказу;

    • 2)

    поставляется по заказу для партии от 10 штук.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Типоразмер

    G1,6

    G2,5

    G4

    G6

    G10

    G16

    Объемный расход газа, м3/ч:

    - максимальный (Q^c)

    2,5

    4,0

    6,0

    10,0

    16,0

    25,0

    - номинальный (Оном)

    1,6

    2,5

    4,0

    6,0

    10,0

    16,0

    - минимальный (QUHh)

    0,016

    0,025

    0,040

    0,060

    0,100

    0,160

    Порог чувствительности, м3

    0,003

    0,005

    0,008

    0,012

    0,020

    0,032

    Пределы допускаемой основной относительной погрешности при измерении объема газа, приведенного к температуре плюс 20 °С, %:

    — от ^^мин до 0,1 •^^ном

    ±3

    - от 0,1'Рном включ. до С)макс включ.

    ±1,5

    Пределы допускаемой

    дополнительной относительной

    погрешности, вызванной

    отклонением температуры

    ±0,4

    измеряемой среды от границы нормальных условий измерений на каждые 10 °С, %

    Нормальные условия измерений:

    - температура окружающей среды, °С

    от +15 до +25

    - относительная влажность, %

    до 95 при температуре +35 °С

    - атмосферное давление, кПа

    от 84,0 до 106,7

    Примечание - основная и дополнительная погрешности складываются арифметически

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Измеряемая среда

    природный газ

    , газовая фаза пропана, бутана, их

    смесей и других неагрессивных газов

    Температура измеряемой среды, °С

    от -30 до +50

    Наибольшее   избыточное   рабочее

    50

    30

    давление газа, кПа

    Типоразмер

    G1,6

    G2,5

    G4

    G6

    G10

    G16

    Перепад давления при расходе, Па:

    - максимальном (Q^c)

    200

    200

    200

    250

    300

    300

    - номинальном (Рном)

    80

    80

    80

    125

    125

    125

    - минимальном (Qm)

    60

    60

    80

    125

    125

    125

    Циклический объем, дм3/об, не менее

    1,2

    1,2

    1,2

    2

    5

    5

    Емкость счетного механизма, м3

    99999,999

    (99999,

    9999) 1)

    Наименьшая значащая цифра отсчетного устройства, дм3, не более

    1

    (0,1)1)

    Интерфейсы связи

    RS2322),

    оптический2), импульсный (телеметрический)2-*,

    GS

    M2)

    Размеры   входных и   выходных

    3)

    3/4,

    1, 11/4, M30x2

    1, 11/4

    2, 13/4,

    1

    2

    штуцеров, накидных гаек , дюйм

    1 /4

    Размеры     соединительных     (с

    подводящим        трубопроводом)

    1/2, 3/4, 1

    3/4, 1

    штуцеров, дюйм

    Расстояние между осями штуцеров

    100,

    110,

    для     счетчиков     с     верхним

    110, 130, 150, 200 (± 5),

    250/280

    280

    расположением      соединительных

    130(±5)

    250 (±10)

    элементов, мм

    Габаритные размеры, мм, не более:

    - высота

    220

    240

    428

    428

    - ширина

    195

    335

    413

    413

    - длина

    165

    218

    246

    246

    Масса, кг, не более

    2,1

    3,4

    4,4

    8,1

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -40 до +554)

    - относительная влажность, %

    до 95 при температуре +35 °С

    - атмосферное давление, кПа

    от 84,0 до 106,7

    Средняя наработка до отказа, ч

    60000

    Средний срок службы, лет

    25

    1) для исполнений «Вектор-Те»;

    ) комплектуется по заказу для исполнения Вектор-Те;

    3) допускается изготавливать счетчики газа объемные диафрагменные ВЕКТОР с отличной резьбой входных и выходных штуцеров при условии комплектования переходными

    соединительными штуцерами с трубной резьбой;

    для исполнения «Вектор-Те» чтение показаний доступно

    в диапазоне температур от минус 25

    до +55.


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
