Номер по Госреестру СИ: 72819-18
72819-18 Термопреобразователи сопротивления
(B 903570)
Назначение средства измерений:
Термопреобразователи сопротивления B 903570 (далее - термопреобразователи или ТС) предназначены для измерений температуры в пазах обмотки статора электродвигателей.
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 17.10.2028
Номер записи -
ID в реестре СИ - 492502
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - Первичная поверка до ввода в эксплуатацию
Наличие периодической поверки - Нет
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "JUMO-Reguation"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет получить информацию по модификациям СИ утвержденных типов:
- наименования модификаций в зависимости от типа СИ;
- количество СИ каждой из модификаций;
- долю СИ, приходящихся на конкретную модификацию от общего количества СИ данного типа.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2176 от 2018.10.17 Об утверждении типов средств измерений
№241 от 2023.02.02 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (14)
Наличие аналогов СИ: Термопреобразователи сопротивления (B 903570)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
72819-18 Термопреобразователи сопротивления (B 903570) Фирма "JUMO-Reguation" (ФРАНЦИЯ ) |
38550-13 Термопреобразователи сопротивления (Метран-2000) ЗАО "Промышленная группа "Метран" (РОССИЯ г.Челябинск) |
|
72819-18 Термопреобразователи сопротивления (B 903570) Фирма "JUMO-Reguation" (ФРАНЦИЯ ) |
75208-19 Датчики температуры (ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex) Общество с ограниченной ответственностью «Производственная компания «ТЕСЕЙ» (ООО «ПК «ТЕСЕЙ») (РОССИЯ г. Обнинск) |
Все средства измерений Общество с ограниченной ответственностью «Производственная компания «ТЕСЕЙ» (ООО «ПК «ТЕСЕЙ»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
35092-07 |
Термопреобразователи сопротивления, Pt100 902005/10 Фирма "JUMO-Reguation" (ФРАНЦИЯ ) |
2 года | |
|
67913-17 |
Термопреобразователи сопротивления платиновые с унифицированным выходным сигналом, 90.3520/40 Фирма "JUMO-Reguation" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
72819-18 17.10.2028 |
Термопреобразователи сопротивления, B 903570 Фирма "JUMO-Reguation" (ФРАНЦИЯ ) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций содержит список метрологических институтов и региональных метрологических организаций, подведомственных Росстандарту.
На текущий момент актуальный список "подведов" содержит чуть более 60 организаций, но ввиду того, что база ФГИС АРШИН по факту начала наполняться с 2010 года в ней скопилось множество задвоений наименований, различающихся написанием, дублей организаций, вызванных их объединением, реорганизацией и т.п.
Бесплатный
Кто поверяет Датчики температуры (ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Датчики температуры (ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Поверка
Поверкаосуществляется по документу ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Основные средства поверки:
- Термопреобразователь сопротивления платиновый вибропрочный эталонный ПТСВ-9-2 (рег. № 65421-16);
- Измеритель температуры многоканальный прецизионный МИТ 8 модификации МИТ 8.03 (рег. № 19736-11);
- Термостат переливной прецизионный ТПП-2.1
Допускается применения аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Изготовитель
Фирма «JUMO Regulation», Франция
Адрес:7, rue des Drapiers-BP 45200, F-57075 METZ Cedex, France
Тел.: +33 3 87 37 53 00
Факс: +33 3 87 37 89 00
E-mail: info.fr@jumo.net
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)
Адрес: 117246, г. Москва, Научный проезд, д. 8, стр. 1, пом. XIX, комн. № 14-17
Тел.: +7 (495) 775-48-45
E-mail: info@prommashtest.ru
Принцип действия ТС основан на зависимости электрического сопротивления материала чувствительного элемента (ЧЭ) от температуры окружающей среды.
ТС выпускаются в следующих модификациях B 903570/10, B 903570/20 отличающихся конструкцией ЧЭ, для модификации B 903570/10 - тонкослойный платиновый, для B 903570/20 - со спиральной намоткой. ТС состоит из одного ЧЭ, выполненного из металлической платиновой проволоки или пленки, нанесенной на диэлектрическую подложку, с выводами для крепления соединительных проводов и имеет известную зависимость электрического сопротивления от температуры. Монтаж на объекте измерений осуществляется путем закладывания ТС в специальные пазы обмоток статора электродвигателя.
Термопреобразователи выпускаются с 3-х и 4-х проводной схемой подключения.
Опломбирование ТС изготовителем не предусмотрено.
Общий вид ТС приведен на рисунках 1-2.

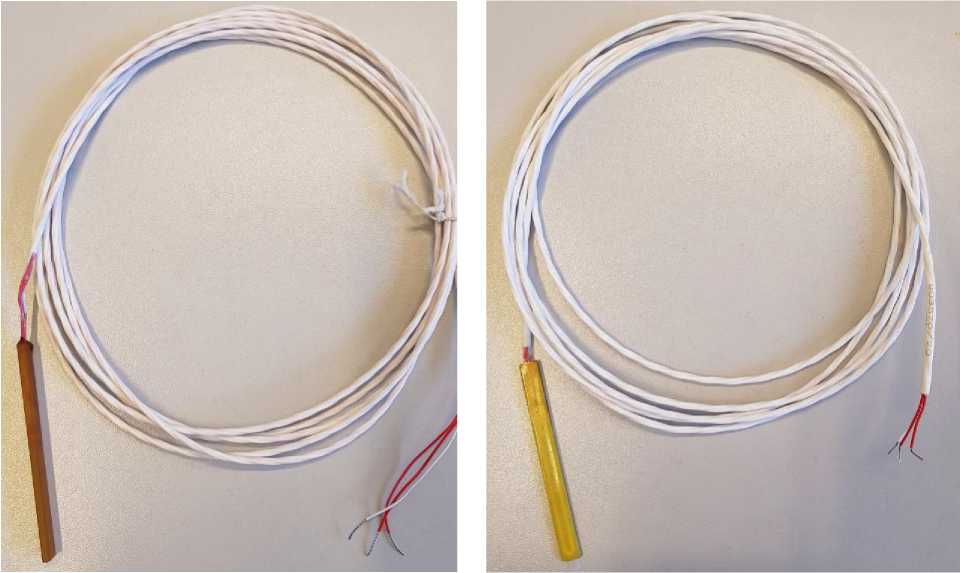

Рисунок 1 - ТС модели B 903570/10
