Сведения о средстве измерений: 67913-17 Термопреобразователи сопротивления платиновые с унифицированным выходным сигналом

Номер по Госреестру СИ: 67913-17
67913-17 Термопреобразователи сопротивления платиновые с унифицированным выходным сигналом
(90.3520/40)

Назначение средства измерений:
Термопреобразователи сопротивления платиновые с унифицированным выходным сигналом 90.3520/40 (далее - термопреобразователи или ТС) предназначены для измерений температуры различных сред, не агрессивных к материалу защитной оболочки ТС на объекте «Верхнечонскнефтегаз», Иркутская область.

сертификация программного обеспечения
Внешний вид. Термопреобразователи сопротивления платиновые с унифицированным выходным сигналом, http://oei-analitika.ru рисунок № 1
Внешний вид.
Термопреобразователи сопротивления платиновые с унифицированным выходным сигналом
Рисунок № 1

Общие сведения

Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 381914
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

JUMO 90.3520/40, 90.3520/40,

Производитель

Изготовитель - Фирма "JUMO-Reguation"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Пенза - город в центре европейской части России, административный центр Пензенской области. является городом областного значения, образует муниципальное образование городской округ город Пенза. Население - 501 109 человек.

Пенза расположена в центре европейской части России на Приволжской возвышенности, в 629 км к юго-востоку от Москвы. Город расположен на берегах реки Сура в южной части Пензенской области, в 26 км к востоку от ее географического центра. Площадь города составляет 310,4 кв. км.

Средняя высота над уровнем моря - 174 м. Самая высокая точка находится на холме Боевой горы, вытянутой с SW на NE как хребет. Максимальная высота - 134 м.

Основными видами промышленной продукции, выпускаемой предприятиями города, являются: стальные трубы, промышленная трубопроводная арматура, воздушные и газовые приводные компрессоры, машины для коммунального хозяйства, медицинское оборудование, приборы и средства автоматизации, химическое оборудование, вычислительная техника. ОАО "ППО ЭВТ им. В.А. Ревунова" - производство бытовой техники. НПП "МедИнж" - производство сердечных клапанов. На долю "Маяка" приходится 60% отечественного рынка бумаги-основы, используемой в дизайне, производстве мебели, обоев, декоративных пластиков. НПП "Эра" - производство летных тренажеров для пилотов гражданской авиации, механизмов для химической и нефтехимической промышленности. Пензенская кондитерская фабрика - более 130 наименований кондитерских изделий и др.

Отчет "Анализ рынка поверки в Пензе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пенза.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 20
Выдано извещений - 0
Кол-во периодических поверок - 10
Кол-во средств измерений - 5
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 607 дн.

Приказы РСТ, где упоминается данный тип СИ

№1335 от 2017.06.19 Об утверждении типов средств измерений

Наличие аналогов СИ: Термопреобразователи сопротивления платиновые с унифицированным выходным сигналом (90.3520/40)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
67913-17 Термопреобразователи сопротивления платиновые с унифицированным выходным сигналом (90.3520/40)
Фирма "JUMO-Reguation" (ФРАНЦИЯ )
75208-19 Датчики температуры (ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex)
Общество с ограниченной ответственностью «Производственная компания «ТЕСЕЙ» (ООО «ПК «ТЕСЕЙ») (РОССИЯ г. Обнинск)

Все средства измерений Общество с ограниченной ответственностью «Производственная компания «ТЕСЕЙ» (ООО «ПК «ТЕСЕЙ»)

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
35092-07

Термопреобразователи сопротивления, Pt100 902005/10
Фирма "JUMO-Reguation" (ФРАНЦИЯ )
2 года
67913-17

Термопреобразователи сопротивления платиновые с унифицированным выходным сигналом, 90.3520/40
Фирма "JUMO-Reguation" (ФРАНЦИЯ )
ОТ
МП
2 года
72819-18
17.10.2028
Термопреобразователи сопротивления, B 903570
Фирма "JUMO-Reguation" (ФРАНЦИЯ )
ОТ
МП
Первичная поверка до ввода в эксплуатацию

Отчет создан с целью отслеживания индикатора риска нарушения обязательных требований аккредитованными лицами (Приказа Минэкономразвития РФ от 28 мая 2021 г. N 300 "Об утверждении перечня индикаторов риска нарушения обязательных требований по федеральному государственному контролю (надзору) за деятельностью аккредитованных лиц".)

"п.4 Двукратное и более превышение средних для аккредитованного лица с аналогичной областью аккредитации, численным составом работников, участвующих в выполнении работ по измерениям в области аккредитации, и его технической оснащенности показателей количества выданных свидетельств о поверке средств измерений за период времени."

Организации разбиты по группам, упорядоченным по количеству средств поверки (эталонов вида: mieta, uve, npe), использованных организацией за последних 365 дней. Приведена информация по среднему количеству поверок за год среди участников группы и количество организаций, вошедших в выбранную группу.

В основу индикатора положена зависимость количества поверок, выполненных аккредитованной организацией за год к кол-ву, использованных эталонов за отчетный период (ввиду отсутствия в открытых источниках данных о количестве поверителей в организации, параметр - кол-во эталонов, был выбран как альтернативный, имеющий прямую корреляцию с кол-вом персонала в организации).

Порядок работы с отчетом:
1. По таблице ищем интересную организацию, например, в качестве образца выберем Пензенский ЦСМ - 1174 средства поверки и 61 095 поверок за последние 365 дней.
2. По круговой диаграмме ищем соответствующую 1174 шт. группу (сектор) с диапазоном эталонов.
3. Получаем сектор от 801 - 7066 эталонов, в который попало 74 аналогичных по масштабу Пензенскому ЦСМ организаций.
4. Наводим мышку и смотрим среднее количество поверок по этим 74 организациям - 352 254 поверки.
5. Сравниваем 352 254 поверки с 61 095 поверками Пензенского ЦСМ и делаем вывод, что превышения в 2 и более раза нет.

Стоимость 200 руб. или по подписке

Кто поверяет Датчики температуры (ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО ИК "СИБИНТЕК"
(RA.RU.311951)
  • JUMO 90.3520/40
  • 90.3520/40
  • 15 0 10 0 15 0 10
    ФГУП «ВНИИМС»
    (RA.RU.311493)
    РСТ
  • 90.3520/40
  • 5 0 0 0 0 0 0

    Стоимость поверки Датчики температуры (ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист эксплуатационной документации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    отсутствуют.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к термопреобразователям сопротивления платиновым с унифицированным выходным сигналом 90.3520/40

    ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

    ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования.

    Международный стандарт МЭК 60751:2009 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины.

    ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

    Поверка

    Поверка

    осуществляется по документу МП 207.1-011-2017 «Термопреобразователи сопротивления платиновые с унифицированным выходным сигналом 90.3520/40. Методика поверки», утвержденному ФГУП «ВНИИМС» 20.02.2017 г.

    Основные средства поверки:

    Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);

    Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07);

    Измеритель температуры многоканальный прецизионный МИТ 8.15 (Регистрационный № 19736-11).

    Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится в паспорт и (или) на свидетельство о поверке.


    Изготовитель


    Фирма «JUMO-REGULATION», Франция
    Адрес: 7 Rue des Drapiers
    57075 Metz Cedex 03, France
    Телефон: +33 3 87 37 53 00
    Факс: +33 3 87 37 89 00
    E-Mail: info.fr@jumo.net

    Заявитель


    Общество с ограниченной ответственностью «ДжиИ Рус» (ООО «ДжиИ Рус») ИНН 7705574092
    Адрес: 123317, г. Москва, ул. Пресненская наб., д.10
    Телефон: +7 (495) 937-11-11
    Факс: +7 (495) 937-11-12

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
    Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
    Web-сайт: www.vniims.ru
    E-mail: office@vniims.ru

    Принцип действия термопреобразователя основан на зависимости сопротивления чувствительного элемента (ЧЭ) ТС от температуры измеряемой среды с дальнейшим преобразованием в унифицированный выходной сигнал постоянного тока от 4 до 20 мА.

    Термопреобразователь имеет разборную конструкцию и состоит из первичного преобразователя температуры (сенсора), соединенного с преобразователем измерительным (ИП) dTRANS Т01 исполнения 707016 (регистрационный № 24931-08).

    Первичный преобразователь температуры представляет собой измерительную вставку с одним или двумя ЧЭ, помещенных в защитный чехол из нержавеющей стали 316L. ЧЭ преобразователя имеет номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751).

    Схема соединения внутренних проводников термопреобразователей c чувствительным элементом: 3-х проводная.

    Фотография общего вида термопреобразователя сопротивления платинового с унифицированным выходным сигналом 90.3520/40 представлена на рисунке 1.

    Внешний вид. Датчики температуры (ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex), http://oei-analitika.ru

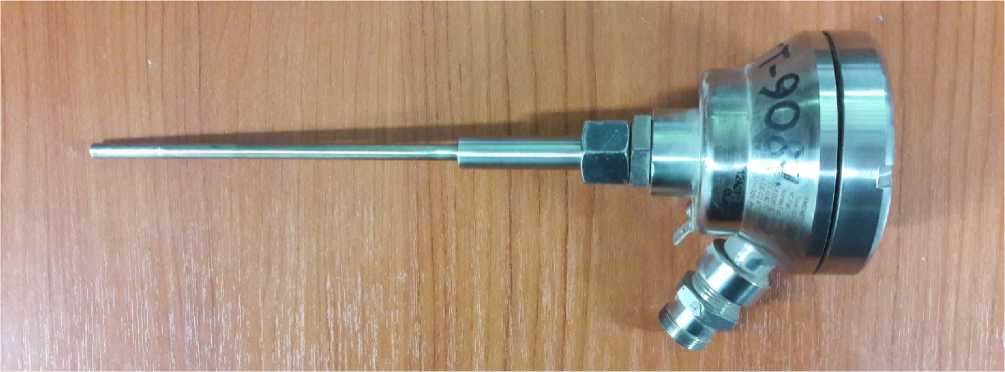

    Рисунок 1 - Общий вид термопреобразователя сопротивления платинового с унифицированным выходным сигналом 90.3520/40
