Номер по Госреестру СИ: 72892-18
72892-18 Трансформаторы напряжения емкостные
(DFK)
Назначение средства измерений:
Трансформаторы напряжения емкостные DFK (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений и устройствам защиты и управления в электросетях переменного тока промышленной частоты от 220 до 750 кВ.

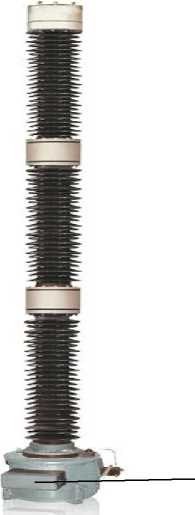

Внешний вид.
Трансформаторы напряжения емкостные
Рисунок № 1
Общие сведения
Дата публикации - 08.12.2023
Срок свидетельства - 26.10.2024
Номер записи -
ID в реестре СИ - 492429
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, DFK,
Производитель
Изготовитель - Фирма "Electrotecnica Arteche Hermanos S.L."
Страна - ИСПАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2921 дн.
Приказы РСТ, где упоминается данный тип СИ
№52 от 2022.01.13 О внесении изменений в сведения об утвержденных типах средств измерений 66242-16, 68596-17, 82858-21
№2001 от 2022.08.11 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
№500 от 2025.03.13 ПРИКАЗ_Об утверждении типов средств измерений (19)
№2445 от 2025.11.13 ПРИКАЗ_Об утверждении типов средств измерений (15)
№2252 от 2018.10.26 Об утверждении типов средств измерений
№830 от 2021.05.26 О внесении изменений в сведения об утвержденном типе средства измерений
№831 от 2021.05.26 О внесении изменений в сведения об утвержденном типе средства измерений
№1414 от 2025.07.10 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Трансформаторы напряжения емкостные (DFK)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Electrotecnica Arteche Hermanos S.L."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
23747-12 29.12.2017 |
Трансформаторы тока, CA 123/245/362/525 Фирма "Electrotecnica Arteche Hermanos S.L." (ИСПАНИЯ ) |
ОТ |
8 лет |
|
27818-12 29.12.2017 |
Трансформаторы тока, ACF-36, ACH-36 Фирма "Electrotecnica Arteche Hermanos S.L." (ИСПАНИЯ ) |
ОТ |
8 лет |
|
52349-12 29.12.2017 |
Трансформаторы напряжения, UTF 245/420/525 Фирма "Electrotecnica Arteche Hermanos S.L." (ИСПАНИЯ ) |
ОТ |
8 лет |
|
52350-12 29.12.2017 |
Трансформаторы напряжения емкостные, DDB 123/245 Фирма "Electrotecnica Arteche Hermanos S.L." (ИСПАНИЯ ) |
ОТ |
8 лет |
|
52351-12 29.12.2017 |
Трансформаторы комбинированные, KA-123, КА-245 Фирма "Electrotecnica Arteche Hermanos S.L." (ИСПАНИЯ ) |
ОТ |
8 лет |
|
52352-12 29.12.2017 |
Трансформаторы напряжения, DFK 245/362/525/765 Фирма "Electrotecnica Arteche Hermanos S.L." (ИСПАНИЯ ) |
ОТ |
8 лет |
|
52353-12 29.12.2017 |
Трансформаторы напряжения, UTD 123 Фирма "Electrotecnica Arteche Hermanos S.L." (ИСПАНИЯ ) |
ОТ |
8 лет |
|
61410-15 |
Трансформаторы напряжения, DFK-245 Фирма "Electrotecnica Arteche Hermanos S.L." (ИСПАНИЯ ) |
ОТ МП |
8 лет |
|
62102-15 |
Трансформаторы напряжения, DFK 362 Фирма "Electrotecnica Arteche Hermanos S.L." (ИСПАНИЯ ) |
ОТ МП |
8 лет |
|
62103-15 |
Трансформаторы напряжения, UTD 123 Фирма "Electrotecnica Arteche Hermanos S.L." (ИСПАНИЯ ) |
ОТ МП |
8 лет |
|
64246-16 16.06.2021 |
Трансформаторы тока, CA-765 Фирма "Electrotecnica Arteche Hermanos S.L." (ИСПАНИЯ ) |
ОТ |
8 лет |
|
64448-16 |
Трансформаторы напряжения емкостные, DFK-245 Фирма "Electrotecnica Arteche Hermanos S.L." (ИСПАНИЯ ) |
ОТ |
8 лет |
|
64449-16 |
Трансформаторы напряжения емкостные, DDB-123 Фирма "Electrotecnica Arteche Hermanos S.L." (ИСПАНИЯ ) |
ОТ |
8 лет |
|
64461-16 |
Трансформаторы тока, СА-245 Фирма "Electrotecnica Arteche Hermanos S.L." (ИСПАНИЯ ) |
ОТ |
8 лет |
|
64486-16 |
Трансформаторы тока, CA-123 Фирма "Electrotecnica Arteche Hermanos S.L." (ИСПАНИЯ ) |
ОТ |
8 лет |
|
70946-18 |
Трансформаторы напряжения емкостные, DDB-123 Фирма "Electrotecnica Arteche Hermanos S.L." (ИСПАНИЯ ) |
ОТ МП |
8 лет |
|
72892-18 26.10.2024 |
Трансформаторы напряжения емкостные, DFK Фирма "Electrotecnica Arteche Hermanos S.L." (ИСПАНИЯ ) |
ОТ МП |
8 лет |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Кто поверяет Трансформаторы напряжения емкостные (DFK)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 1 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "МЕТРОСЕРВИС" (RA.RU.311269) | 9 | 0 | 9 | 0 | 9 | 0 | 9 |
Стоимость поверки Трансформаторы напряжения емкостные (DFK)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения емкостным DFKГОСТ 1983-2015 "Трансформаторы напряжения. Общие технические условия"
ГОСТ 8.216-2011 "ГСИ. Трансформаторы напряжения. Методика поверки"
Поверка
Поверкаосуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки». Основные средства поверки:
-
- трансформаторы напряжения эталонные NVOS (регистрационный номер в Федеральном информационном фонде 32397-12);
-
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
-
- магазин нагрузок МР3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт или на свидетельство о поверке.
Изготовитель
Фирма «ELECTROTECNICA ARTECHE HERMANOS S.L.», ИспанияАдрес: Derio Bidea, n 28. - 48100 Mungia. Vizcaya. Espana. (Spain)
Телефон: +34-946-011-200
Факс: +34-946-740-702
Web-сайт: www.arteche.com
e-mail: mfo@arteche.es
Заявитель
Общество с ограниченной ответственностью «Энергоинновация»(ООО «Энергоинновация»)
Адрес: 121357, г. Москва, ул. Верейская, д. 17
Телефон: +7 (495) 589-19-64
Факс: +7 (495) 589-19-65
Web-сайт: www.e-inn.ru
E-mail: info@e-inn.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Трансформаторы напряжения DFK являются масштабными преобразователями с двухступенчатым понижением напряжения: на первой ступени используется емкостный делитель напряжения, на второй - понижающий трансформатор электромагнитного устройства (ЭМУ). Общий вид трансформатора показан на рисунке 1. Делитель состоит из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, помещенных в залитый маслом изолятор из фарфора или композитного материала, и может быть смонтирован в виде колонны от одной до четырех секций. Высоковольтный ввод расположен наверху колоны делителя. ЭМУ подключается к выходу делителя и состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора, имеющего секционированную первичную обмотку для подгонки коэффициента трансформации. ЭМУ имеет до четырех вторичных обмоток и заключено в герметичный бак, заполненный маслом. Корпус электромагнитного устройства служит основанием для колонны емкостного делителя. Выпускаемые модификации трансформаторов DFK на разные номинальные напряжения (см. таблицу), могут отличаться значениями входных емкостей делителя, величинами допустимых нагрузок во вторичной цепи, размерами и весом. На боковой части бака ЭМУ находится коробка вторичных выводов. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа.
Место пломбирования
Рисунок 1 - Общий вид трансформатора DFK
Программное обеспечение отсутствует. Лист № 2 Всего листов 3Таблица 1- трансформатора напряжения
|
Характеристики |
DFK 245 |
DFK 362 |
DFK 525 |
DFK 765 |
|
Классы напряжения, кВ |
220 |
330 |
500 |
750 |
|
Наибольшие рабочие напряжения, кВ |
252 |
363 |
550 |
787 |
|
Номинальные первичные напряжения, кВ |
220/^3 |
330/V3 |
500/^3 |
750/^3 |
|
Номинальные вторичные |
100/^3, | |||
|
напряжения, В |
100; 100/3 | |||
|
Классы точности: | ||||
|
- обмоток для учета; |
0,2; 0,5; 1,0; 3,0 | |||
|
- обмоток для защиты |
3Р; 6Р | |||
|
Номинальные нагрузки, В •А: | ||||
|
- обмоток для учета; |
от 1,0 до 600 | |||
|
- обмоток для защиты |
от 1,0 до 1200 | |||
|
Номинальная частота, Гц |
50 | |||
|
Масса, кг |
395-850 |
540-935 |
620-1200 |
1250-2050 |
|
Габаритные размеры, мм: |
(550-620)х |
(550-620)х |
(550-620)х |
(550-620)х |
|
(670-1150)х |
(670-1150)х |
(670-1150)х |
(670-1150)х | |
|
(2960-4410) |
(3680-4585) |
(5275-7405) |
(7405-8765) | |
|
Климатическое исполнение и | ||||
|
категории размещения по | ||||
|
ГОСТ 15150-69. |
У1, УХЛ 1 и ХЛ1 | |||
