Номер по Госреестру СИ: 64246-16
64246-16 Трансформаторы тока
(CA-765)
Назначение средства измерений:
Трансформаторы тока CA-765 предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления, применяются в установках переменного тока промышленной частоты в электросетях 750 кВ.

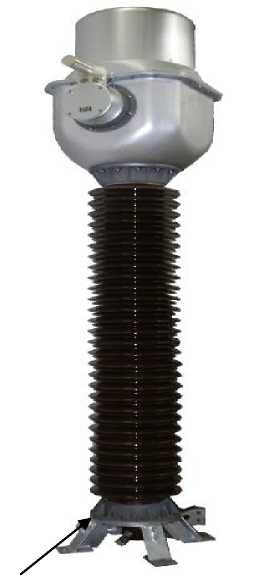

Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 16.06.2021
Номер записи - 155512
ID в реестре СИ - 377912
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "Electrotecnica Arteche Hermanos S.L."
Страна - ИСПАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Схема прослеживаемости средства измерений отображает поверяемое СИ, его средства поверки и их связи с первичными эталонами.
В качестве средств поверки могут выступать СИ, стандартные образцы, эталоны, государственные первичные эталоны и СИ, импользуемые в качестве эталонов. Кроме того, на диаграмме могут присутствовать реагенты и аттестованные методики измерений.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№755 от 2016.06.16 Об утверждении типов средств измерений
Наличие аналогов СИ: Трансформаторы тока (CA-765)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Electrotecnica Arteche Hermanos S.L."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
23747-12 29.12.2017 |
Трансформаторы тока, CA 123/245/362/525 Фирма "Electrotecnica Arteche Hermanos S.L." (ИСПАНИЯ ) |
ОТ |
8 лет |
|
27818-12 29.12.2017 |
Трансформаторы тока, ACF-36, ACH-36 Фирма "Electrotecnica Arteche Hermanos S.L." (ИСПАНИЯ ) |
ОТ |
8 лет |
|
52349-12 29.12.2017 |
Трансформаторы напряжения, UTF 245/420/525 Фирма "Electrotecnica Arteche Hermanos S.L." (ИСПАНИЯ ) |
ОТ |
8 лет |
|
52350-12 29.12.2017 |
Трансформаторы напряжения емкостные, DDB 123/245 Фирма "Electrotecnica Arteche Hermanos S.L." (ИСПАНИЯ ) |
ОТ |
8 лет |
|
52351-12 29.12.2017 |
Трансформаторы комбинированные, KA-123, КА-245 Фирма "Electrotecnica Arteche Hermanos S.L." (ИСПАНИЯ ) |
ОТ |
8 лет |
|
52352-12 29.12.2017 |
Трансформаторы напряжения, DFK 245/362/525/765 Фирма "Electrotecnica Arteche Hermanos S.L." (ИСПАНИЯ ) |
ОТ |
8 лет |
|
52353-12 29.12.2017 |
Трансформаторы напряжения, UTD 123 Фирма "Electrotecnica Arteche Hermanos S.L." (ИСПАНИЯ ) |
ОТ |
8 лет |
|
61410-15 |
Трансформаторы напряжения, DFK-245 Фирма "Electrotecnica Arteche Hermanos S.L." (ИСПАНИЯ ) |
ОТ МП |
8 лет |
|
62102-15 |
Трансформаторы напряжения, DFK 362 Фирма "Electrotecnica Arteche Hermanos S.L." (ИСПАНИЯ ) |
ОТ МП |
8 лет |
|
62103-15 |
Трансформаторы напряжения, UTD 123 Фирма "Electrotecnica Arteche Hermanos S.L." (ИСПАНИЯ ) |
ОТ МП |
8 лет |
|
64246-16 16.06.2021 |
Трансформаторы тока, CA-765 Фирма "Electrotecnica Arteche Hermanos S.L." (ИСПАНИЯ ) |
ОТ |
8 лет |
|
64448-16 |
Трансформаторы напряжения емкостные, DFK-245 Фирма "Electrotecnica Arteche Hermanos S.L." (ИСПАНИЯ ) |
ОТ |
8 лет |
|
64449-16 |
Трансформаторы напряжения емкостные, DDB-123 Фирма "Electrotecnica Arteche Hermanos S.L." (ИСПАНИЯ ) |
ОТ |
8 лет |
|
64461-16 |
Трансформаторы тока, СА-245 Фирма "Electrotecnica Arteche Hermanos S.L." (ИСПАНИЯ ) |
ОТ |
8 лет |
|
64486-16 |
Трансформаторы тока, CA-123 Фирма "Electrotecnica Arteche Hermanos S.L." (ИСПАНИЯ ) |
ОТ |
8 лет |
|
70946-18 |
Трансформаторы напряжения емкостные, DDB-123 Фирма "Electrotecnica Arteche Hermanos S.L." (ИСПАНИЯ ) |
ОТ МП |
8 лет |
|
72892-18 26.10.2024 |
Трансформаторы напряжения емкостные, DFK Фирма "Electrotecnica Arteche Hermanos S.L." (ИСПАНИЯ ) |
ОТ МП |
8 лет |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке счетчиков электрической энергии. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Трансформаторы тока (CA-765)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Трансформаторы тока (CA-765)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на табличку трансформатора методом наклейки и на паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации «Трансформаторы тока CA-765» фирмы ELECTROTECNICA ARTECHE HERMANOS S.L.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока CA-765 ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Поверка
Поверкаосуществляется по ГОСТ 8.217-2003 " ГСИ. Трансформаторы тока. Методика поверки". Основные средства поверки:
- Трансформаторы тока эталонные ТТИ-5000.5 (Рег.№27007-04 ФИФ), номинальный первичный ток от 1 до 5000 А, относительная погрешность ± 0,05 %.
- Прибор сравнения КНТ-03 ( Рег.№24719-03 ФИФ), погрешность напряжения ± (0,001+0,03 хА) %, угловая погрешность ±(0,1+0,03 хА) мин, где А-значения измеряемой погрешности.
Результаты поверки удостоверяются записью в паспорте, заверяемой подписью поверителя и знаком поверки.
Изготовитель
Фирма ELECTROTECNICA ARTECHE HERMANOS S.L., Испания Адрес - Derio Bidea, n° 28. 48100 Mungia. Bizcaia. Espana
Тел. (+34) 94 601 12 00, факс (+34) 94 674 07 12
Заявитель
ООО «Энергоинновация», Россия
Адрес: 121357, г. Москва, ул. Верейская, д.17
Тел. +7 495 589 19 64, факс +7 495 589 19 65
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66; E-mail: office@vniims.ru, www.vniims.ru
Трансформаторы тока CA-765 являются масштабными преобразователями. Общий вид трансформатора показан на рис.1. Первичные обмотки выполнены из медной ленты и могут быть одновитковыми и многовитковыми. Многовитковые обмотки равномерно намотаны на тороидальные сердечники со вторичными обмотками. Изоляция между первичными и вторичными обмотками обеспечена многослойной намоткой бумажной ленты. Высоковольтная изоляция обеспечивается за счёт заполнения внутреннего объема маслом. Обмотки размещены в алюминиевом корпусе, установленном на изоляторе из фарфора или композитного материала. Трансформаторы тока CA-765 могут иметь до шести вторичных обмоток, измерительных и/или защитных, на различные нагрузки и классы точности. Первичная обмотка подсоединена к вводам, проходящим через алюминиевый корпус. Выводы вторичных обмоток проходят через экранированную трубку и подключены к клеммам контактной коробки, размещенной на раме основания трансформатора. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа.
Место пломбирования
Рисунок 1 - Общий вид трансформатора СА-765
Трансформатор тока CA-765 - 1 шт.
Руководство по эксплуатации - 1 экз. Паспорт - 1 экз.
-
- номинальные первичные токи, А
-
- номинальные вторичные токи, А
-
- наибольшее рабочее напряжение, кВ
для измерительных обмоток:
-
- классы точности
-
- коэффициенты безопасности
-
- номинальные нагрузки, В^А
для защитных обмоток:
-
- классы точности
-
- предельная кратность
-
- номинальные нагрузки, В^А
-
- номинальная частота, Гц
-
- масса не более, кг
-
- габаритные размеры, мм
от 100 до 5000
1 или 5
787
0,2; 0,2s; 0,5; 0,5s; 1,0; 3,0
от 5 до 10
от 10 до 200
5P; 10P
от 20 до 60
от 10 до 200
50 или 60
4000
6500х1270х850 или
7950х1100х750
Климатическое исполнение УХЛ1 и ХЛ1 по ГОСТ 15150-69.
