Номер по Госреестру СИ: 72981-18
72981-18 Сигнализаторы загазованности комбинированные
(RGDM01)
Назначение средства измерений:
Сигнализаторы загазованности комбинированные RGDM01 (далее - сигнализаторы) предназначены для непрерывного автоматического контроля превышения установленных значений довзрывоопасных концентраций горючих газов и предельно-допустимых концентраций оксида углерода в воздухе невзрывоопасных зон производственных, административных, бытовых, общественных, жилых помещений и помещений котельных с выдачей световой и звуковой сигнализации, а также формирования управляющего сигнала для закрытия электромагнитного клапана посредством импульсного сигнала электрического тока.
Внешний вид.
Сигнализаторы загазованности комбинированные
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на заднюю стенку корпуса сигнализаторов в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к сигнализаторам загазованности комбинированным RGDM01
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
Приказ Министерства здравоохранения и социального развития Российской Федерации № 1034 от 09.09.2011 г . «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований, в том числе показатели точности»
Техническая документация фирмы-изготовителя
Поверка
Поверка осуществляется по документу ИЦРМ-МП-119-18 «Сигнализаторы загазованности комбинированные RGDM01. Методика поверки», утвержденному ООО «ИЦРМ» 23.08.2018 г.Основные средства поверки:
- поверочные газовые смеси ГСО-ПГС состава метан-воздух (ГСО 10704-2015), оксид углерода-воздух (ГСО №10703-2015) в баллонах под давлением.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Изготовитель
Фирма «Seitron» S.p.A., Италия
Адрес: 36065, Mussolente (Vi) Via del Commercio 9/11, Италия
Тел.: +(39) 0424.567842
Web-сайт: www.seitron.com
Заявитель
Общество с ограниченной ответственностью «КИПА» (ООО «КИПА») ИНН 7728380470Адрес: 117342, г. Москва, ул. Бутлерова, д. 17, этаж 3, комната 160, офис 4 Тел.: +7 (495) 795-2-795
E-mail: kipa@kipa.ru
Web-сайт: www.kipa.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»Адрес: 117546, г. Москва, Харьковский проезд, д. 2, эт. 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия сигнализаторов:
-
- по каналу горючих газов (метан) - полупроводниковый, основанный на изменении сопротивления каталитически активного чувствительного элемента пропорционально концентрации горючих газов.
-
- по каналу оксида углерода - электрохимический, основанный на измерении реакции оксида углерода с компонентами электрохимической ячейки, вырабатывающей электрический сигнал пропорциональный концентрации оксида углерода.
Сигнализаторы представляют собой стационарные приборы непрерывного действия.
Сигнализаторы состоят из блока питания и сигнализации, встроенного сенсора метана, размещенных в одном корпусе, к которому может подключаться внешний сенсор оксида углерода RGDC01, контрольный пульт RGDRMO для удаленного контроля и электромагнитный клапан MADAS.
Способ отбора пробы - диффузионный.
Сигнализаторы обеспечивают выполнение следующих основных функций:
-
- непрерывное измерение определяемого компонента в воздухе;
-
- световую, звуковую сигнализацию, формирование импульсного сигнала для закрытия электромагнитного клапана MADAS.
При превышении содержания порогового значения контролируемого компонента в воздухе, сигнализаторы переходят в режим тревоги: формирует звуковые, световые и управляющие сигналы в соответствии с логикой работы сигнализаторов. При снижении определяемого компонента в воздухе ниже порогового значения, сигнализация отключается автоматически и сигнализаторы сами выходит на рабочий режим.
Общий вид сигнализаторов представлен на рисунке 1. Внешний сенсор оксида углерода RGDC01 представлен на рисунке 2.
Пломбирование сигнализаторов не предусмотрено.
* L! |
_ -......- — |
sensore metano | |
Oseitron | |
* |
Рисунок 1 - Общий вид сигнализаторов

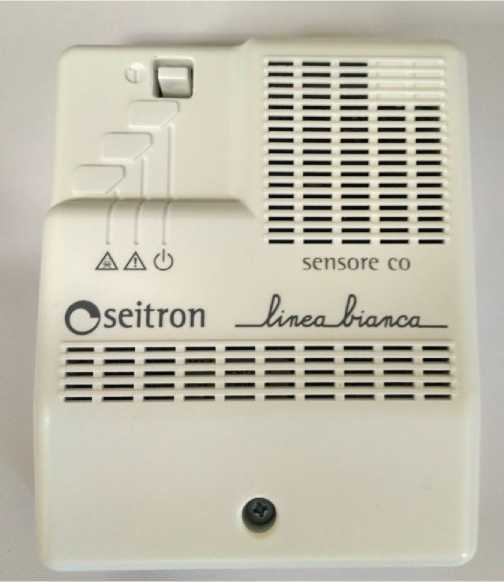

Рисунок 2 - Внешний сенсор оксида углерода RGDC01
Программное обеспечение отсутствует.
Таблица 3 - Комплектность сигнализаторов
Наименование |
Обозначение |
Количество |
Сигнализатор загазованности комбинированный RGDM01 |
- |
1 шт. |
Блок питания с проводом (3 м) |
- |
1 шт. |
Окончание таблицы 3
Наименование |
Обозначение |
Количество |
Клапан электромагнитный MADAS |
1 шт. | |
Провод для подключения клапана (RJ-45) |
1 шт. | |
Крепежный комплект |
1 шт. | |
Руководство по эксплуатации |
1 экз. | |
Паспорт |
1 экз. | |
Методика поверки |
ИЦРМ-МП-119-18 |
1 экз. |
Внешний сенсор оксида углерода RGDC01 |
- |
опция |
Контрольный пульт RGDRMO |
- |
опция |
Метрологические характеристики сигнализаторов приведены в таблице 1. Основные технические характеристики сигнализаторов приведены в таблице 2.
Таблица 1 -Метрологические характеристики сигнализаторов
Определяемый компонент |
Пороги срабатывания сигнализации 1) |
Пределы допускаемой абсолютной погрешности срабатывания сигнализации |
Время срабатывания, с, не более | |
Метан |
«Порог 1» |
10 % НКПР 2) |
±5 % НКПР |
30 |
«Порог 2» |
20 % НКПР |
±5 % НКПР | ||
Оксид углерода |
«Порог 1» |
20 мг/м3 |
±5 мг/м3 |
60 |
«Порог 2» |
100 мг/м3 |
±25 мг/м3 | ||
|
Таблица 2 - Основные технические характеристики сигнализаторов
Наименование характеристики |
Значение |
Время прогрева сигнализаторов, с, не более |
60 |
Напряжение питания постоянного тока, В |
от 11,4 до 12,6 |
Потребляемая мощность, Вт, не более |
0,5 |
Габаритные размеры корпуса сигнализаторов (длинахвысотахширина), мм, не более |
86х108х37 |
Масса сигнализаторов, кг, не более |
0,135 |
Габаритные размеры внешнего сенсора оксида углерода RGDC01 (длинахвысотахширина), мм, не более |
86х108х37 |
Масса внешнего сенсора оксида углерода RGDC01, кг, не более |
0,12 |
Г абаритные размеры контрольного пульта RGDRMO (длинахвысотахширина), мм, не более |
78х125х33 |
Масса контрольного пульта RGDRMO, кг, не более |
0,155 |
Г абаритные размеры клапана электромагнитного MADAS (длинахвысотахширина), мм, не более |
98х160х52 |
Масса клапана электромагнитного MADAS, кг, не более |
1 |
Средний срок службы, лет, не менее |
10 |
Наработка на отказ, ч, не менее |
20000 |
Рабочие условия измерений:
|
от -5 до +40 от 5 до 80 |
